廣域網連接說明

把DVR 主機連接到廣域網有兩種方式：一是PPPOE 撥號上網，二是通過路由器映射端口上網。

PPPOE 撥號

本系統支持局域網（LAN ）端連接設置、動態域名解析設置及ADSL 撥號聯接（PPPOE ）設置。設置界面如下：

圖27 網絡設置

1) 網絡協議：網路傳輸協議可以選擇“UDP ”或“TCP ”，一般局域網內選擇“UDP ”

并選擇“啟用組播”，廣域網一般選擇“TCP ”連接。注意廣域網連接不可以“啟

用組播”！

2) HTTP 端口：設置HTTP 連接端口，默認為80 ，當此端口號改變后，通過Web server

（IE ）連接到本機，IP 地址輸入方式需要用冒號“：”帶上修改后的端口號，

格式為：IP:端口號，如下圖所示（192.168.1.121：88）：

圖28 局域網Web server登錄

3) 媒體端口：此端口可以修改，默認34443

4) 手機監控：

手機畫面質量：cif(352*288)、qcif(176*144)、qvga(240×320) 服務端口：15961 此端口可修改，但默認值就可以了。

注：如果想實現手機監控，需要在路由器里映射服務端口。支持windows mobile 、

symbian 、MAC 系統智能手機，詳細手機設置方式請參考光盤里的手機監控說明。

5) 網絡碼流：根據帶寬可以選擇網絡的碼流，支持D1與CIF 的調節。

6) 本地連接設置：本地連接設置也可設置本機IP 地址、網關等選項，可以選擇自

動獲取IP 或手動填寫IP 等。設置界面如下：

圖29 本地連接屬性設置

a) 自動獲取IP ：當本系統所接入網絡支持DHCP IP 地址自動分配，即網路中

DHCP 服務器開啟，則當選擇“自動獲取IP 地址”后，DHCP 服務器將自動為本機分配有效的IP 地址。系統默認選項為“自動獲取IP 地址”。

b) 手動IP 設置：系統支持手動IP 地址設置，當選擇“使用下面的IP 地址”

時，IP 地址欄變?yōu)?/p>

可編輯，此時可以手動設置IP 地址，設置后點擊“確定”生效。DNS 服務器地址設置也可同樣設置。

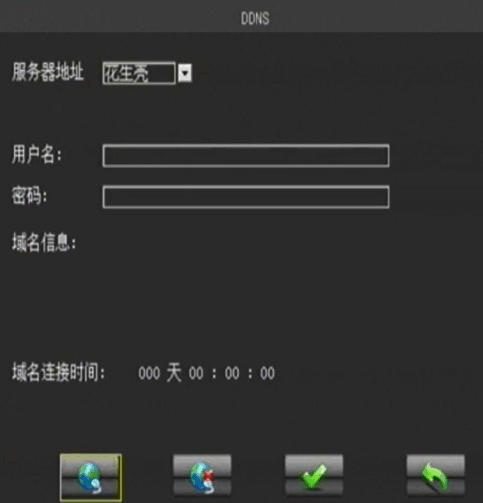

7) DDNS 設置：本系統支持動態域名解析設置。動態域名解析服務需要向動態域名

解析服務提供商如花生殼等申請服務帳號（比如花生殼護照：包括帳號、密碼及網絡域名，即通常所說的網址，如videoweb.vicp.net ），然后將申請的服務帳號填入“DDNS 設置”欄中，點擊確定生效后，系統將自動連接到動態域名解析服務器請求域名解析。域名解析服務器將會將相應的域名，如

videoweb.vicp.net 自動解析到本機的實際IP 地址。也就是說域名如：動性videoweb.vicp.net 就是本機的網址。遠程用戶如要訪問本機時，只需要按此網址訪問本機即可。設置界面如下：

a) 用戶名：輸入幀號

密碼：輸入密碼

b) 單擊顯示域名。

實現自動連接，單擊斷開連接。連接成功后域名信息會

圖30 主機DDNS 設置

8) PPPOE 設置：本系統支持ADSL PPPOE直接撥號連接，將本機通過RJ45或局域

網連接到ADSL 調制解調器（MODEM ），即可自動或手動撥號連接到廣域網。PPPOE 撥號設置界面如下：

．

1） 圖31 PPPOE連接設置 1. 通過路由器上網

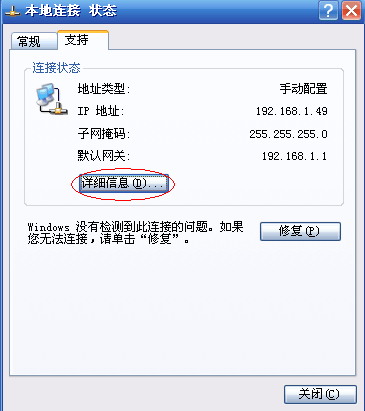

設置主機IP （先從電腦找到IP ）

靜態配置方式

：設

置IP 、子網掩碼、網關、

DNS 。 1

打開DVR 網絡設置根據本地連接 除了IP 地址不能沖突其它填一樣

1） 設置主機IP

在主機“本地連接”設置主機的IP 地址，詳細請參考“網絡設置”相關章節。 注：做廣域網要把主機“網絡設置”中的“協議”選項設置“TCP ”協議。

2） 映射端口

登錄路由器界面，映射端口。例如主機的IP 地址設置為192.168.1.123，端口為80，而路由器的型號為TP_LINK410 ，該路由的默認IP 為192.168.1.1，那么在瀏覽器地址欄輸入該IP 地址，再輸入用戶名密碼（路由器的用戶名密碼可以查看路由器的說明書）進入路由器界面。點擊“轉發規則”—“虛擬服務器”進入如下界面：

圖43 端口映射

注：如果某些功能沒有用到，可以不用綁定相應的端口，以上端口可以修改。例如改媒體端口為34444，那么相應的命令端口就是34444、實時端口是34445、點播端口是34446、對講端口是34447、備份端口34448、升級端口34449

點擊“添加新條目”，添加如圖示的端口及IP ，協議為ALL （TCP&UDP），狀態為“生效”。各端口作用為：

80：WEB 端口

34443：命令端口

34444：實時端口

34445：點播端口

34446：對講端口

34447：備份端口

34448：升級端口

15961：手機映射端口

注：如果某些功能沒有用到，可以不用綁定相應的端口，以上端口可以修改。

3） DDNS 域名解析

這里以花生殼軟件舉例，首先要到花生殼網站(www.oray.net)申請一個帳號以及域名。 花生殼登錄有兩種方式：一是在主機設置DDNS ，二是在路由器（前提是該路由支持域名解析功能）設置。

花生殼地址：http://www.oray.net/Passport/Passport_Register.asp

3322地址 ：http://www.3322.org/static/service.html

在主機設置DDNS 請參考“DDNS 設置”相關章節。

在路由器做DDNS 時，可在路由器界面點擊“DDNS ”選項，進入以下界面：

輸入花殼用戶名密碼

花生殼登錄成功后顯示

的域名

圖44 路由器域名解析

4）遠程訪問

最后，可以在IE 瀏覽器的地址欄輸入：http://dvrtest01.eicp.net:80,便可打開遠程監控 界面，也可以在客戶端直接輸入該域名直接遠程登錄主機。當用IE 瀏覽器訪問時，必先要設置IE 受信站點及安全級別。詳見下一小節。

5）IE 受信任站點及安全級別設置

a) 點擊Internet Explorer 工具欄中的“工具（T ）”－>“Internet 選項”彈出如下對話

框：

b) 點擊“請為不同區域的web 內容指定安全設置”中的“受信任的站點”圖標（紅色框區

域），將出現下圖：

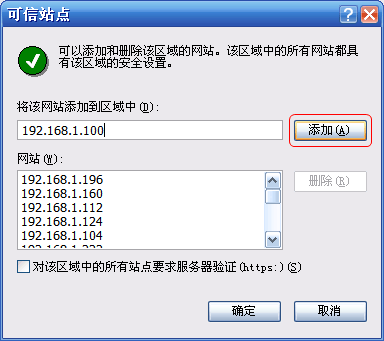

c) 選擇信任站點后點擊“站點(S)?”按鈕（上圖中紅色框框區域），彈出下圖對話框：

d) 將DVR 的IP 添加到區域中：輸入IP ，點擊“添加”按鈕?！按_定”退出該對話框返回

“Internet 選項”對話框。

e) 添加信任站點后，點擊“默認級別”按鈕，該區域的安全級別將變成“安全級 － 低”，

如果不是“安全級 － 低”，將下圖紅色框框中的滑塊拉到最下方，點擊“應用”按鈕。

f) 或者可以自定義某個安全級別：點擊上圖中的“自定義級別”按鈕，彈出下圖對話框。

將“ActiveX 控件和插件”下的所有禁用項改為“啟用”或“提示”修改完后“確定”即可。

g) 將IE 選項隱私標簽欄“阻止彈出窗口”選項前面的“√”去掉，如下圖，點擊“確認”。

h)

6）登陸

本章主要介紹硬盤錄像機的Web 客戶端操作，下面將進行詳細介紹

在IE 瀏覽器地址欄里輸入硬盤錄像機的IP 地址(默認IP 地址：192.168.1.123)

如果是第一次使用IE 登錄，系統將提示加載安裝插件。登錄的用戶名和密碼與設備端軟件登錄的用戶名和密碼一致。硬盤錄像機出廠默認管理員用戶名為admin, 密碼為空, 請用戶及時更改管理員密碼。

注意：

◆ 按照設備連接與確認硬盤錄像機正確接入網絡；

◆ 給電腦主機和硬盤錄像機分別設置IP 地址、子網掩碼和網關（如網絡中沒有路

由設備請分配同網段的IP 地址，若網絡中有路由設備，則需設置好相應的網關和子網掩碼）；

◆ 利用ping ***.***.***.***(硬盤錄像機IP) 檢驗網絡是否正常連通, 返回TTL 值

64；

◆ WEB 控件自動識別下載，升級新版WEB 版時將原控件刪除。
