中聯科技

RW2400-E CDMA EVDO ROUTE

快速安裝手冊

成都中聯信通科技有限公司

1

一、產品簡介

1.1 前言

RW2400-E 3G 無線路由器是成都中聯信通科技有限公司推出的無線數據通信產品，主要應用于行業用戶的無線數據傳輸業務以及無線路由上網等。CDMA EVDO 3G 無線產品采用標準TCP/IP協議，安裝簡單、易于維護、使用方便。

在使用CDMA EVDO無線產品前，請首先確定以下兩個重要問題：

1、使用的CDMA EVDO UIM卡沒有欠費，并已經開通CDMA EVDO數據業務。

2、產品使用地的當前CDMA EVDO網絡信號沒有問題，可以在CDMA EVDO無線產品內嵌網頁上查看CDMA EVDO 的信號強度，一般在10～31之間，小于15數據傳送效果不理想，會出現數據斷續和經常重新?lián)芴柕那闆r。

可使用以下方法來對比確認：

1）、用筆記本電腦加CDMA EVDO上網卡的方式來驗證，檢測產品使用所在地及UIM 卡能否上網。

2）、使用開通CMDA EVDO掌中寬帶等數據應用的手機，檢測產品使用所在地及UIM 卡能否上網。

使用以上方式之一能正常工作上網，就說明CDMA 無線網絡和UIM 卡沒有問題。如果有問題，請撥打當?shù)剡\營商的服務電話咨詢解決。

1.2 產品外觀

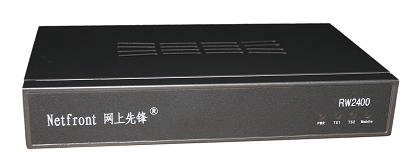

前面板

前面板指示燈說明表如下：

TS1： 模塊檢測狀態指示燈

TS2： 撥號成功指示燈

MOBILE ： WIFI,3G 無線數據傳送指送燈

PWR ： 電源指示燈

2

后面板

后面板各接口說明如下：

ANT: 采用標準5O Ω/SMA射頻連接器(陰頭) ，在某些行業應用的環

境下，需要考慮防雷措施，您可以在此接頭與天線之間接入防

雷裝置

TXD-RXD: 串行口，默認波特率為115200, 無流控

LAN1: 廣域網口預留

LAN2-LAN4: 以太口

DC-12V: 電源接口為12V 直流

2、功能特點

2.1、硬件功能

◆ CPU: MIPS32嵌入式處理器

◆ SDRAM: 32M

◆ FLASH: 4M

◆ 支持的移動網絡：

CDMA2000 1x

CDMA2000 EV-DO Rev 0(EV-DOr0)

CDMA2000 EV-DO Rev A(EV-DOrA)

◆ 工作頻率:800 MHz/1900 MHz

◆ 上行最大速度: 1.8 Mbit/s

◆ 下行最大速度: 3.1 Mbit/s

◆ 供電電源 12VDC

◆ 設備耗電電流

空閑狀態：<180mA@ 12VDC

通訊狀態：<350mA@ 12VDC

◆ 溫度濕度

工作溫度：0oC~50oC

儲備溫度：-20oC~ 65oC

3

工作濕度：10~95（無凝結）

2.2、軟件功能

軟件：

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

◆

完整TCP/IP NAT 表項 250個 DMZ IP 包過濾 WEB 管理設置 TELNET 服務端 PPP IP設備端協商，可從設備端主動協商，方便管理 PPP IP固定，中心強制分配，安全管理，行業要求 PPP 層支持MPPC 壓縮 TELNET 客戶端 TRACEROUTE FTP 可擴展SNMP DHCP 服務端 自動重撥功能 RADIUS 身份認證 升級方式 WEB 方式、TFTP 方式 靜態路由表 支持DNS 代理，支持DDNS 支持NTP client 支持cdma 1x/3g 公網，vpdn 專網 提供系統本地日志和遠程日志發送功能，網絡監控能力

二 安裝連接

2.1 設備安裝

RW-2400路由器內置有WEB 界面配置，管理與調試工具

連接以太網絡接口（LAN2-LAN4），用交叉、直連網線把PC 機網卡和3G 無線路由器以太口（LAN2-LAN4）連接起來。

1）、RW-2400無線部分的缺省IP 為192.168.1.1 255.255.255.0。如果產品已經修改過IP 地址并且已經遺忘，請參見最后的FAQ ：如何恢復出廠缺省參數。

4

2）、把PC 機的IP 地址設為192.168.1.2－192.168.1.254之間任一地址；

3）、進入PC 命令行模式（“開始”—>“運行”－>“CMD ”），輸入“PING 192.168.1.1 -t ”命令，并觀察有無PING 包返回; 若有返回，則證明網絡已連通，可以登陸無線產品的內置網頁了。

如果用PING 命令出現：“Request timed out.”錯誤，一般表示PC 的IP 和

無線路由器不在同一網段。請在PC 命令行模式下, 運行“IPCONFIG /all”命令，會出現如下窗口：

請仔細檢查上述的IP 地址是否和3G 無線路由器的IP 在同一網段。如果網段相同而仍然出現不能PING 的情況，有可能是PC 的ARP 表出錯，建議先運行“

ARP 5

–D ”命令，然后再運行PING 。特別注意：如果同時設置多臺無線設備，因為3G 無線路由器的缺省IP 地址相同，而MAC 地址不同，常會出現上述錯誤 ，每次運行PING 之前，一定要運行“ARP –D ”命令。

如果還是PING 不通。請用你的PC 和其他PC 之間看是否能PING 通，同時檢

查PC 是否有防火墻等軟件。

PING 命令是檢查網絡是否連通的最基本工作，一定要保證PING 通才能進行下面的工作。

2.2 連接配置

在PC 上的IE 瀏覽器中輸入http://192.168.1.1，登陸進入CDMA 無線產品的內置網頁（WEB SERVER）

鍵入用戶名和密碼，缺省用戶名及密碼均為“admin ”。用戶名和密碼輸入后進入主頁面，如下圖所示：

6

三、路由器配置

3.1、無線撥號配置

RW-2400-E 無線產品缺省使用就是公網方式路由上網，其配置是“基本配置”菜單中的“CDMA 配置”項目中，CDMA “撥號號碼”為“#777”, “用戶名稱”和“用戶密碼”均為“CARD ” 。 如是VPDN 網，請?zhí)钊胂鄬挠脩襞c密碼.

7

3.2、LAN 設置

為LAN 口配置路由器IP 地址及子網掩碼

IP 地址：本路由器對局域網的IP 地址。該IP 地址出廠設置為 192.168.1.1，您可以根據需要改變它。

子網掩碼：本路由器對局域網的子網掩碼，可以在下拉列表中選擇b 類(255.255.0.0)或c 類(255.255.255.0)地址的子網掩碼。一般情況下選擇255.255.255.0即可。

3.3、高級設置

3.3.1 PPP參數

客戶端協商IP ： 主動向中心協商本端提供的IP 地址

Lcp-echo-interval: LCP 回應間隔設置，有效取值范圍0-65536, 單位秒

Lcp-echo-failure: LCP 回應失敗次數設定, 有效設置范圍0-65536

MRU:最大發送單元

8

MTU:最大接收單元

3.3.2 靜態路由

應用靜態路由表：是否啟用靜態路由表，有兩個選項YES 和NO 網絡/主機IP ：配置此條靜態路由的目的網絡地址。

網絡掩碼： 配置此條靜態路由的目的地址的子網掩碼。

網關： 配置此條靜態路由的下一跳IP 地址，即相鄰路由器的端口地址。 界面： 指定靜態路由所用接口。

3.3.3 SNMP設置

3.3.4 域名解析

9

DDNS(dynamic domain system)是動態域名系統的縮寫，路由器提供了動態

域名解析功能，動態域名解析功能能讓他人使用internet 域名查詢動態ip 地址。

啟用DDNS 用戶端：設置是否啟用DDNS 服務功能。

服務器：設置選擇路由器當前支持的DDNS 服務提供商, 支

國內常用的3322等DDNS 提供商

用戶名稱或E-mail 帳號: ：設置在服務提供商處注冊DDNS 服務的合法用戶名

密碼或DDNS 密鑰: 設置在服務提供商處注冊DDNS 服務的合法用戶名的密碼

主機名稱：設置DDNS 服務提供商提供DDNS 服務的域名

手動更新: 手動向服務提供商注冊當前3G 路由器的無線地址

3.3.5 寬帶策略
