《GPON 業務－OUN 語音接入配置操作說明》OUN 語音配置操作說明一、語音方案1、電話機通過GPON 技術利用移動城域網平臺傳輸語音數據至IMS 服務器實現語音通話。 2、網絡拓撲，如下：LO

《GPON 業務－OUN 語音接入配置操作說明》

OUN 語音配置操作說明

一、語音方案

1、電話機通過GPON 技術利用移動城域網平臺傳輸語音數據至IMS 服務器實現語音通話。 2、網絡拓撲，如下：

LO ：OLT

ONU

二、配置條件

1、HG8240ONU 一臺。

2、城域網側數據（IP 、網關、子網掩碼、VLAN ID）。如： IP ：183.234.40.82 網關：183.234.40.81

子網掩碼：255.255.255.240 VLAN ID：776

3、語音則數據（語音服務器IP 、歸屬域名、注冊用戶名、鑒權用戶、密碼）如： 語音服務器IP ：221.179.66.52 歸屬域名：ims.gd.chinamobile.com 注冊用戶名： 867516919669

鑒權用戶： 867516919669@ims.gd.chinamobile.com 密碼：sgsq

第1頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

三、配置步驟

1、OLT 上完成ONU 的信息激活配置。

2、通過PC 瀏覽器登錄ONU 配置頁面。

（1）PC 與ONU 任意以太網端口通過網線相連。

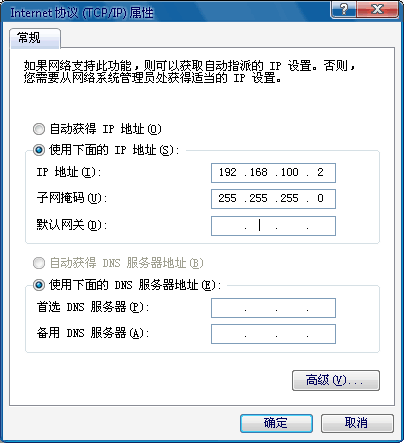

（2）PC 網卡配置IP 為192.168.100.2~254/24。如下圖：

（3）PC 通過瀏覽器訪問ONU 配置頁面（192.168.100.1）。如下圖：

3、OUN 語音配置的兩種方式：

第2頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

（1）方式一：獨立語音方式。

（2）方式二：互聯網及語音共享方式。

方式一：

配置ONU 中“W AN>WAN 配置”選項。

①點擊“新建”；

②使用W AN 連接：打“√”；

③連接類型：選擇“路由”；

④服務列表：選擇“VOIP ”；

⑤全能VLAN ：打“√”；

⑥VLAN ID：按提供輸入776；

⑦獲取IP 方式：選擇“靜態”；

⑧IP 地址：按提供輸入183.234.40.82/255.255.255.250，183.234.40.81。 ⑨應用。

⑩確認后會生成連接名為“1_VOIP_R_VID_776”W AN 端口。 具體操作如下圖：

①

⑩

②

③

④

⑤

⑥

⑦

⑧

⑨

方式二：

第一步：配置ONU 中“LAN>LAN工作模式”選項。

①LAN1：打“√”；

②應用。

具體操作如下圖：

第3頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

①

②

第二步：配置ONU 中“W AN>WAN 配置”選項。

①點擊“新建”；

②使用W AN 連接：打“√”；

③連接類型：選擇“路由”；

④服務列表：選擇“VOIP_INTERNET”；

⑤全能VLAN ：打“√”；

⑥VLAN ID：按提供輸入；

⑦獲取IP 方式：選擇“靜態”（若是家寬可以選擇PPPoE ）； ⑧IP 地址：按提供輸入（若是家寬則沒有）；

⑨綁定項：“LAN1項”打“√”。

⑩應用。

具體操作如下圖：

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

第4頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

4、配置ONU 中“語音>語音基本設置--接口基本參數”選項。 ①主用服務器地址：按提供輸入10.227.1.37；

②主用端口：按提供輸入5060；

③歸屬域名：按提供輸入ims.gd.chinamobile.com ；

④本地端口：5060；

⑤信令端口：1_VOIP_R_VID_776；

具體操作如下圖：

①

②

③

④

⑤

5、配置ONU 中“語音>語音基本設置-用戶基本參數”選項。 ①使能用戶：打“√”；

②注冊用戶名：按提供輸入 867516927068；

③關聯端口號：按需要選擇1或2（電話接口）；

④鑒權用戶名： 867516927068@ims.gd.chinamobile.com； ⑤密碼：按提供輸入sgsx ；

具體操作如下圖：

第5頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

①

②

③

④

⑤

四、狀態檢測

通過以上操作，即可完成ONU 語音配置。為了檢測語音是否注冊成功及用戶呼叫狀態，可選擇“狀態>VoIP信息”查看。

如下圖：

第6頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿
