SIM900A 各功能指令 詳細版
1 AT 指令簡介關鍵詞：發送第一條指令；同步波特率；AT 即Attention ，指令集是從終端設備(TerminalEquipment，ATTE) 或數據終端設備(DataTerminalEqu
1 AT 指令簡介
關鍵詞：發送第一條指令；同步波特率；
AT 即Attention ，指令集是從終端設備(TerminalEquipment，ATTE) 或數據終端設備(DataTerminalEquipment，DTE) 向終端適配器(TerminalAdapter，TA) 或數據電路終端設備(DataCircuitTerminalEquipment，DCE) 發送的。通過TA ，TE 發送AT 指令來控制移動臺(MobileStation，MS) 的功能，與GSM 網絡業務進行交互。用戶可以通過AT 指令進行呼叫、短信、電話本、數據業務、傳真等方面的控制。
AT 指令必須以"AT" 或"at" 開頭（第一條發給模塊的指令要都大寫），以回車（
我們通過串口調試助手SSCOM 來測試一下，打開：選擇正確的COM 號（連接到SIM900A 模塊的COM 端口，我電腦是COM3），然后設置波特率為115200，勾選發送新行（必選！即sscom 自動添加回車換行功能），然后發送AT 到SIM900A 模塊，如下圖所示：
我們發送了2次AT 指令，第一次看到有亂碼，這是因?yàn)槟K上電后，還沒有實現串口同步，在收到第一次數據(不一定要AT 指令) 后，模塊會自動實現串口同步后續通信就不會出現亂碼了。因?yàn)镾IM900A 具有自動串口波特率識別功能（識別范圍：1200~115200），所以我們的電腦(或設備) 可以隨便選擇一個波特率（不超過識別范圍即可）
，來和模塊進行通
,信，這里我們選擇最快的115200。從上圖可以看出，我們現在已經可以和SIM900A 模塊進行通信了，我們通過發送不同的AT 指令，就可以實現對SIM900A 的各種控制了。
SIM900A 模塊提供的AT 命令包含符合GSM07.05、GSM07.07和ITU-TRecommendationV.25ter 的指令，以及SIMCOM 自己開發的指令。接下來我們介紹幾個常用的AT 指令：
1，AT CPIN？該指令用于查詢SIM 卡的狀態，主要是PIN 碼，如果該指令返回： CPIN:READY，則表明SIM 卡狀態正常，返回其他值，則有可能是沒有SIM 卡。
2，AT CSQ 該指令用于查詢信號質量，返回SIM900A 模塊的接收信號強度，如返回： CSQ:30,0，
表示信號強度是30（最大有效值是31）。如果信號強度過低，則要檢查天線是否接好了？ 3，AT COPS?該指令用于查詢當前運營商，該指令只有在連上網絡后，才返回運營商，否則返回空，如返回： COPS:0,0,"CHINAMOBILE"，表示當前選擇的運營商是中國移動。
4，AT CGMI 該指令用于查詢模塊制造商，如返回：SIMCOM_Ltd，說明SIM900A 模塊是SIMCOM 公司生產的。
5，AT CGMM該指令用于查詢模塊型號，如返回：SIMCOM_SIM900A，說明模塊型號是SIM900A 。
6，AT CGSN該指令用于查詢產品序列號（即IMEI 號），每個模塊的IMEI 號都是不一樣的，具有全
球唯一性，如返回：869988012018905，說明模塊的產品序列號是：869988012018905。 7，AT CNUM該指令用于查詢本機號碼，必須在SIM 卡在位的時候才可查詢，如返回： CNUM:"","15902020353",129,7,4，則表明本機號碼為：15902020353。另外，不是所有的SIM 卡都支持這個指令，有個別SIM 卡無法通過此指令得到其號碼。
8，ATE1該指令用于設置回顯模式（默認開啟），即模塊將收到的AT 指令完整的返回給發送端，啟用該功能，有利于調試模塊。如果不需要開啟回顯模式，則發送ATE0指令即可關閉，這樣收到的指令將不再返回給發送端，這樣方便程序控制。
以上就是我們介紹的幾個常用的AT 指令，當然還有其他一些常用的AT 指令，比如ATD/ATA/ATH等，我們?cè)诤竺娴恼鹿?jié)會慢慢介紹。關于SIM900A 詳細的AT 指令介紹，SIM900A_AT命令手冊這個文檔。發送給模塊的指令，如果執行成功，則會返回對應信息和"OK" ，如果執行失敗/指令無效，則會返回"ERROR" 。
另外，提醒大家，所有的指令都必須是以ASCII 編碼字符格式發送，不要在指令里面夾
,雜中文符號。同時，很多指令都帶有查詢或提示功能，可以通過指令 "?"來查詢當前設置，通過指令 "=?"的方式來獲取設置提示。
2 撥打/接聽電話
關鍵詞：接打電話；DTMF;
本節，我們將介紹如何使用SIM900A 模塊進行撥打和接聽電話。本節，將要用到的指令有：ATE1/ATD/ATA/ATH/AT COLP/AT CLIP/AT VTS等7條AT 指令。
ATE1，用于設置回顯，即模塊將收到的指令完整的返回給發送設備，方便調試。ATD ，用于撥打任意電話號碼，格式為：ATD 號碼 ;，末尾的’; ’一定要加上，否則不能成功撥號，如發送：ATD10086; ，即可實現撥打10086。ATA ，用于應答電話，當收到來電的時候，給模塊發送：ATA ，即可接聽來電。ATH ，用于掛斷電話，要想結束正在進行的通話，只需給模塊發送：ATH ，即可掛斷。AT COLP，用于設置被叫號碼顯示，這里我們通過發送：AT COLP=1，開啟被叫號碼顯示，當成功撥通的時候（被叫接聽電話），模塊會返回被叫號碼。AT CLIP，用于設置來電顯示，通過發送：AT CLIP=1，可以實現設置來電顯示功能，模塊接收到來電的時候，會返回來電號碼。AT VTS=*，產生DTMF 音，該指令只有在通話進行中才有效，用于向?qū)Ψ桨l(fā)送DTMF 音，比如在撥打10086查詢的時候，我們可以通過發送：AT VTS=1，模擬發送按鍵1。
在介紹了本節要用到的幾個AT 指令之后，我們開始實現本節功能，不過有前提條件：那就是模塊必須開機，并且找到了運營商。通過發送：AT COPS？，如果返回： COPS:0,0,"CHINAMOBILE"，則可以開始下面的測試了。
2.1撥打電話

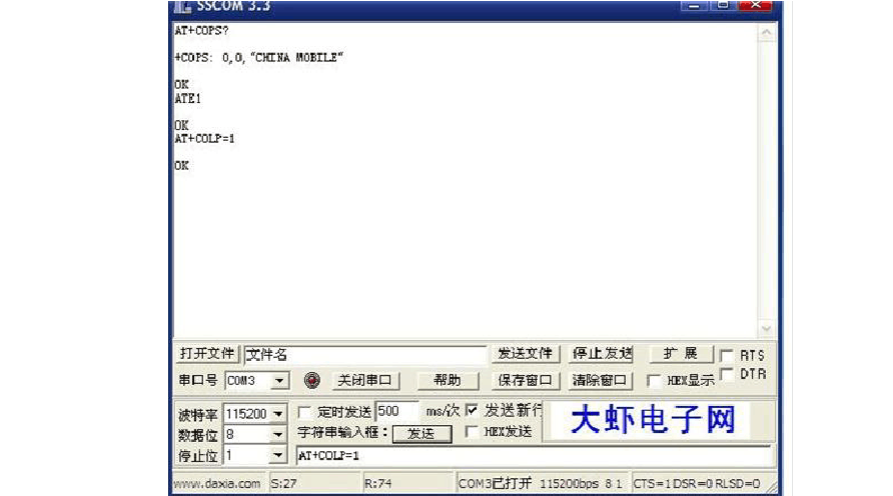

本節，我們將利用SIM900A 模塊來?yè)艽?0086，并進行話費查詢。首先發送：ATE1，設置回顯，再發送：AT COLP=1，設置被叫號碼顯示。如圖下圖所示：
,然后，我們發送：ATD10086; ，撥打10086，在接通后，SIM900A 模塊返回： COLP:"10086",129,"",""，此時，待一堆話結束后，我們發送：AT VTS=1，即可查詢本機電話號碼。最后，通過發送：ATH ，掛斷，結束本次通話。
查詢?cè)捹M(fèi)余額至此，我們就完成了一次撥號、發送DTMF 音、結束通話的操作。十分簡單，所以用SIM900A 模塊來實現打電話，那實在是小菜一碟。
2.2接聽電話
本節，我們將通過SIM900A 模塊實現電話接聽。首先，我們發送：AT CLIP=1，開啟來電顯示功能，然后我們用其他電話機/手機撥打模塊上SIM 卡的號碼。然后，模塊在接收到來電的時候，會通過耳機輸出來電鈴聲，并且可以在串口接收到來電號碼，如： CLIP:"15124532672",161,"",,"ailin",0，表示當前接入號碼為：15124532672。此時，我們發送：ATA ，即可接聽來電，并進行通話。當對方掛斷電話的時候，SIM900A 模塊會返回：NOCARRIER ，并結束此次通話。當然，我們也可以通過發送：ATH ，來主動結束通話。
2.3 短信的讀取與發送
本節，我們將介紹如何使SIM900A 模塊進行短信的讀取與發送。本節，將要用到的指令有：AT CNMI/AT CMGF/AT CSCS/AT CSMP/AT CMGR/AT CMGS/AT CPMS等7條AT
指令。
,AT CNMI，用于設置新消息指示。發送：AT CNMI=2,1，設置新消息提示，當收到新消息，且SIM 卡未滿的時候，SIM900A 模塊會返回?cái)?shù)據給串口，如： CMTI:"SM",2，表示收到接收到新消息，存儲在SIM 卡的位置2；存滿了就不會提示，可以通過刪除短信來解決。AT CMGF，用于設置短消息模式，SIM900A 支持PDU 模式和文本（TEXT ）模式等2種模式，發送：AT CMGF=1，即可設置為文本模式。AT CSCS，用于設置TE 字符集，默認的為GSM7位缺省字符集，在發送純英文短信的時候，發送：AT CSCS="GSM"，設置為缺省字符集即可。在發送中英文短信的時候，需要發送：AT CSCS="UCS2"，設置為16位通用8字節倍數編碼字符集。AT CSMP，用于設置短消息文本模式參數，在使用UCS2方式發送中文短信的時候，需要發送：AT CSMP=17,167,2,25，設置文本模式參數。AT CMGR，用于讀取短信，比如發送：AT CMGR=1，則可以讀取SIM 卡存儲在位置1的短信。AT CMGS，用于發送短信，在"GSM" 字符集下，最大可以發送180個字節的英文字符，在"UCS2" 字符集下，最大可以發送70個漢字（包括字符/數字）。該指令我們?cè)诤竺嬖敿?xì)介紹。AT CPMS，用于查詢/設置優選消息存儲器，通過發送：AT CPMS?，可以查詢當前SIM 卡最大支持多少條短信存儲，以及當前存儲了多少條短信等信息。如返回： CPMS:用戶手冊"SM",1,50,"SM",1,50,"SM",1,50，表示當前SIM 卡最大存儲50條信息，目前已經有1條存儲的信息。
2.4 英文短信的讀取
本節，我們將用其他手機先發送一條英文短信到SIM900A 模塊上，然后讀取模塊接收到的這條英文短信。
首先，我們發送：AT CMGF=1，設置為文本模式，然后發送：AT CSCS="GSM"，設置GSM 字符集，然后發送：AT CNMI=2,1，設置新消息提示。接著，我們用別的手機發送一條英文短信“SIM900AModule ”到我們的模塊上（如果不知道模塊號碼，可以發送：AT CNUM，查詢模塊號碼）。模塊接收到短信后，會提示如： CMTI:"SM",2，表明收到了新的短信，存放在SIM 卡位置2。然后，我們發送AT CMGR=2，即可讀取該短信。
注意：某些時候，模塊收到了短信，但卻不發送提示，原因是：模塊存儲容量有限，不能繼續存儲短信。解決方法：可以刪除一些短信，例如發送：AT CMGD=1，刪除全部短信命令。
2.5 英文短信的發送
本節，我們將利用SIM900A 模塊來給指定手機號碼發送一條英文短信。這里，我們用到AT CMGS指令來發送短信，發送全英文/數字短信的時候，我們先設置為："GSM" 字符集（AT CSCS="GSM"），文本模式（AT CMGF=1）假設我們要給手機號：。15124532672，發送
,一條短信，則發送：AT CMGS="15124532672"，然后模塊返回：>，此時我們輸入我們需要發送的內容：SIM900A TEST，注意，此可以不用發送回車了。在發送完內容以后，最后以十六進制(HEX)格式單獨發送：1A （即0X1A ），即可啟動一次短信發送. 注1：0X1A, “CTRL Z”的鍵值，即用于告訴SIM900A ，要執行發送操作。另外還可以發送：0X1B ，即“ESC ”的鍵值，用于告訴SIM900A ，取消本次操作，不執行發送。稍等片刻，在短信成功發送后，模塊返回如： CMGS:156，的確認信息，表示短信成功發送，其中156為模塊內部的短信計數器，一般不用理會。
2.6 中英文短信的發送
本節，我們將利用SIM900A 模塊來給指定手機號碼發送一條中英文短信。同樣，我們用到AT CMGS指令來發送中英文短信。還是采用文本模式發送，發送步驟如下：
首先，發送：AT CMGF=1，設置為文本模式。然后，發送：AT CSMP=17,167,2,25，設置文本模式參數。最后發送：AT CSCS="UCS2"，設置為UCS2編碼字符集。此時，我們便可以發送AT CMGS指令來發送中英文短信了，不過由于使用了UCS2字符集，所有字符/數字/漢字，都必須使用UNICODE 編碼。假定我們要給手機號：15124532672，發送一條中英文短信，內容為“SIM900A 中英文短信發送測試”。我們首先要用：漢字UNICODE 互換工具.exe ，這個軟件將號碼和發送內容轉換為UNICODE 字符串（需要手動去掉空格），得到：15124532672轉換后的UNICODE 字符串（去掉空格后）
為:00310035003100320034003500330032003600370032.SIM900A。
中英文短信發送測試，轉換后的UNICODE 字符串為：
00530049004D00390030003000414E2D82F1658777ED4FE153D190016D4B8BD5, 然后，發送：AT CMGS="00310035003100320034003500330032003600370032"，這個指令，然后模塊返回：>此時我們輸入我們需要發送的內容：
00530049004D00390030003000414E2D82F1658777ED4FE153D190016D4B8BD5，注意，此處不發送回車。在發送完內容以后，最后以十六進制(HEX)格式單獨發送（不用添加回車）：1A （即0X1A ），啟動一次短信發送。
短信的讀取與發送，我們就介紹到這里，我們?nèi)渴鞘褂梦谋荆═EXT ）模式來實現的，當然還可以用PDU 模式，不過PDU 模式稍微復雜點，有興趣的朋友，可以參考相關資料自行研究下。
2.7 GPRS 通信
本節，我們將介紹如何使用SIM900A 模塊進行GPRS 通信，實現模塊與電腦的TCP 和
,UDP 數據傳輸。本節，將要用到的指令有：
AT CGCLASS/AT CGDCONT/AT CGATT/AT CIPCSGP/AT CLPORT/AT CIPSTART/AT CIPSEN/AT CIPSTATUS/AT CIPCLOSE/AT CIPSHUT等10條AT 指令。AT CGCLASS，用于設置移動臺類別。SIM900A 模塊僅支持類別"B" 和"CC" ，發送：AT CGCLASS="B"，設置移動臺類別為B 。即，模塊支持包交換和電路交換模式，但不能同時支持。AT CGDCONT，用于設置PDP 上下文。發送：AT CGDCONT=1,"IP","CMNET"，設置PDP 上下文標志為1，采用互聯網協議（IP ），接入點為"CMNET" 。AT CGATT，用于設置附著和分離GPRS 業務。發送：AT CGATT=1，附著GPRS 業務。AT CIPCSGP，用于設置CSD 或GPRS 鏈接模式。發送：AT CIPCSGP=1,"CMNET"，設置為GPRS 連接，接入點為”CMNET ”。AT CLPORT，用于設置本地端口號。發送：
AT CLPORT="TCP","8888"，即設置TCP 連接本地端口號為8888。AT CIPSTART，用于建立TCP 連接或注冊UDP 端口號。發送：AT CIPSTART="TCP","180.120.52.222","8086"，模塊將建立一個TCP 連接，連接目標地址為：180.120.52.222，連接端口為8086，連接成功會返回：CONNECT OK 。AT CIPSEND，用于發送數據。在連接成功以后發送：AT CIPSEND，模塊返回：>，此時可以輸入要發送的數據，最大可以一次發送1352字節，數據輸入完后，同發短信一樣，輸入十六進制的：1A （0X1A ），啟動發送數據。在數據發送完成后，模塊返回：SENDOK ，表示發送成功。
AT CIPSTATUS，用于查詢當前連接狀態。發送：AT CIPSTATUS，模塊即返回當前連接狀態。
AT CIPCLOSE，用于關閉TCP/UDP連接。發送：AT CIPCLOSE=1，即可快速關閉當
前TCP/UDP連接。
AT CIPSHUT，用于關閉移動場景。發送：AT CIPSHUT，則可以關閉移動場景，關閉場景后連接狀態為：IPINITIAL ，可以通過發送：AT CIPSTATUS，查詢。另外，在連接建立后，如果收到： PDP:DEACT，則必須發送：AT CIPSHUT，關閉場景后，才能實現重連。
以上就是我們本節可能將要用到的一些AT 指令的簡單介紹，要實現模塊與電腦的GPRS 通信，需要確保所用電腦具有公網IP ，否則無法實現通信，推薦在ADSL 網絡下進行測試，并最好關閉防火墻/殺毒軟件。
擁有1個公網IP ，你可以通過百度，搜索：IP ，第一個條目，就是本機IP ，如圖下圖所示。
,該IP 將與你的電腦IP （開始--運行--cmd--IPCONFIG/ALL）進行對比，不一致的，對于使用了路由器的ADSL 用戶，如下圖所示
可以看到，我們電腦IP 為192.168.1.103，與公網IP 不一致，此時我們需要對路由器進行一下轉發規則設置：登錄路由器控制頁面，然后選擇轉發規則DMZ 主機，如下圖所示：
2.7.1 TCP 連接

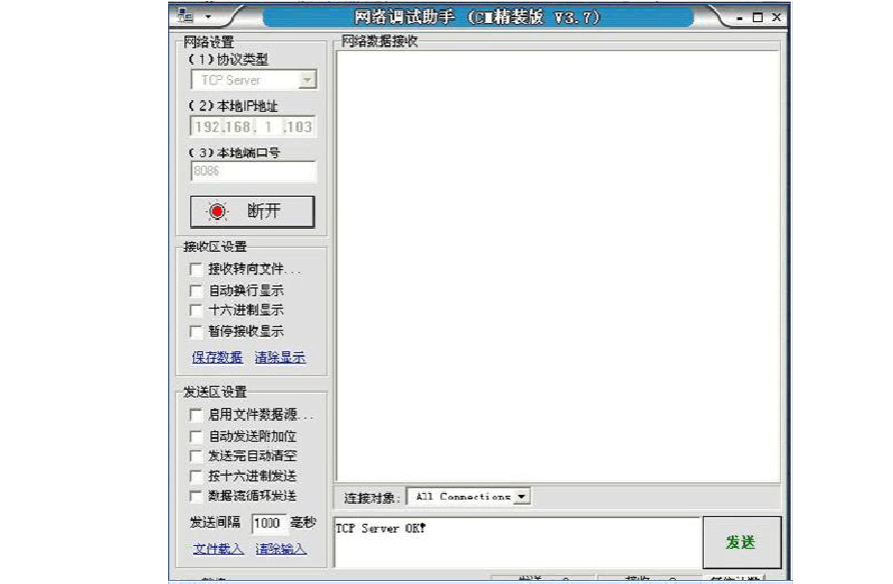

TCP 是基于連接的協議，在收發數據前，必須先和對方建立可靠連接，是一種可靠的數據傳輸方式，不過速度慢。本節，我們將在SIM900A 模塊和電腦之間建立一個TCP 連接，并實現數據的互相收發。首先，在電腦端，我們需要用到一個軟件：網絡調試助手.exe ，該軟件在：網絡調試助手文件夾下可以找到。打開該軟件，設置協議類型為：TCPServer ，本地IP 地址直接用默認的即可，設置本地端口為：8086，注意，這里的端口號可以隨便設置，范圍為0~65535，只要該端口沒有被其他程序占用即可。設置好之后，點擊“連接”按鈕（點擊后變?yōu)椤皵嚅_(kāi)”，此時電腦端的）TCPServer 已經開始工作，等待連接接入，如下圖所示：
在SIM900A 模塊這邊，先發送4個指令：
AT CGCLASS="B"
AT CGDCONT=1,"IP","CMNET"
AT CGATT=1
AT CIPCSGP=1,"CMNET"

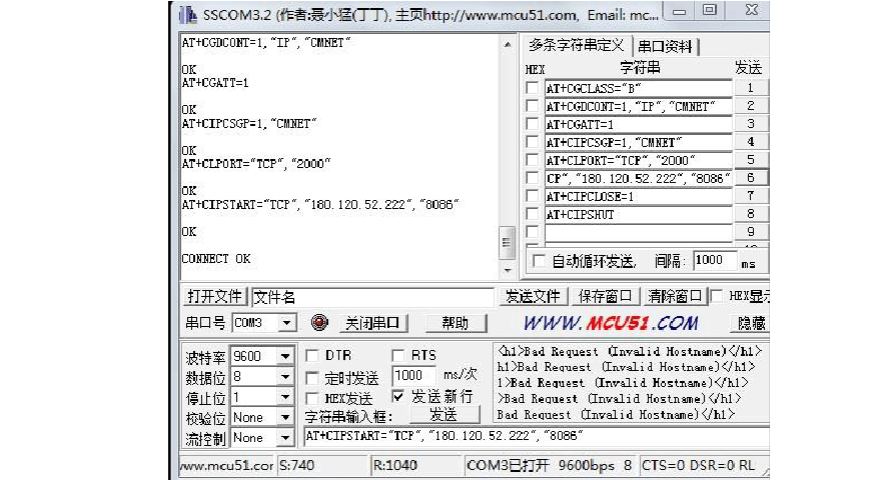

這幾條指令前面已經介紹過，用于設置移動臺類別、連接方式、接入點和附著GPRS 業務等。起到一個前期準備的作用。之后，發送AT CLPORT="TCP","2000"，設置本地TCP 連接端口為2000，然后發送：AT CIPSTART="TCP","180.120.52.222","8086"，建立TCP 連接，連接到IP ：180.120.52.222，連接端口為：8086。等待TCP 連接成功建立，模塊返回：CONNECT OK。
此時，SIM900A 模塊和電腦便建立了一個TCP 連接，可以互相發送數據了。首先，我們來看如何通過SIM900A 模塊給電腦發送數據。通過串口調試助手發送：AT CIPSEND，此時模塊返回：>，然后我們發送字符串（不用發送新行）：SIM900A TCP連接測試，最后發送十六進制的：1A ，啟動數據發送。然后等待模塊回應：SEND OK，說明發送成功。在串口調試助手收到：SEND OK，之后，表明我們的數據已經成功發送出去了，此時在電腦端的網絡調試助手，會顯示收到的數據。
最后，我們要關閉TCP 連接，發送：AT CIPCLOSE=1，關閉當前TCP 連接，再發送：AT CIPSHUT，關閉場景。
2.7.2 UDP 連接
UDP 與TCP 對應，是面向非連接的協議，在收發數據時，不需要建立連接，是一種不可靠的數據傳輸方式，不過速度快。本節，我們將在-SIM900A 模塊和電腦之間建立一個UDP 連接，并實現數據的互相收發。同樣，我們先在電腦端，打開網絡調試助手，設置協議類型為：UDP ，使用默認的IP 地址，并設置本地端口為：8086。設置好之后，點擊“連接”按鈕（點擊后變?yōu)椤皵嚅_(kāi)”，此）時電腦端的UDP 通信就準備好了，等待發送和接收數據，如下圖所示。
