北京昆侖通態自動化軟件科技有限公司MCGS 網絡版訪問手冊目 錄12 導言 ............................................................

北京昆侖通態自動化軟件科技有限公司

MCGS 網絡版訪問手冊

目 錄

1

2 導言 .......................................................................................................................................... 3 局域網訪問 .............................................................................................................................. 3

2.1 MCGS服務器端設置 ........................................................................................................... 3

2.2客戶端訪問 ............................................................................................................................ 3

3 外網訪問 .................................................................................................................................. 4

3.1 通過路由器連接到外網 ....................................................................................................... 4

3.1.1 MCGS服務器端配置 .................................................................................................... 4

3.1.2客戶端訪問 ..................................................................................................................... 5

3.2 通過網絡服務器連接到外網 ............................................................................................... 6

3.2.1網絡服務器配置 ............................................................................................................. 6

3.2.2域名綁定 ......................................................................................................................... 8

3.2.3客戶端訪問 ..................................................................................................................... 8

3.3 通過路由器 路由器連接到外網 ......................................................................................... 9

3.3.1服務器端配置 ................................................................................................................. 9

3.2.2域名綁定 ......................................................................................................................... 9

3.2.3客戶端訪問 ..................................................................................................................... 9

3.4 通過服務器 路由器連接到外網 ....................................................................................... 10

3.4.1服務器端配置 ............................................................................................................... 10

3.4.2域名綁定 ....................................................................................................................... 10

3.4.3客戶端訪問 ................................................................................................................... 10

3.5 通過路由器 服務器連接到外網 ....................................................................................... 11

3.5.1服務器端配置 ............................................................................................................... 11

3.5.2域名綁定 ....................................................................................................................... 11

3.5.3客戶端訪問 ................................................................................................................... 11

3.6 直接連接到外網 ................................................................................................................. 12

3.6.1域名綁定 ....................................................................................................................... 12

3.6.2客戶端訪問 ................................................................................................................... 12

3.7 通過VPN 服務器連接到外網 ........................................................................................... 13

3.7.1不帶NAT 功能VPN .................................................................................................... 13

3.7.2帶NAT 功能VPN . ....................................................................................................... 13

3.8 其它拓?fù)浣Y(jié)構 ..................................................................................................................... 14

4 常見問題解答 ........................................................................................................................ 14

4.1無法訪問MCGS 服務器 .................................................................................................... 14

4.2一直提示“正在下載數據，請稍候---” .............................................................................. 14

4.3共享上網 .............................................................................................................................. 14

1

北京昆侖通態自動化軟件科技有限公司

修訂歷史記錄

2

北京昆侖通態自動化軟件科技有限公司

MCGS 網絡版訪問指導書

1 導言

運行MCGS 工程的計算機稱為MCGS 服務器，通過網絡訪問MCGS 服務器的計算機稱為客戶端。執行網絡管理的計算機稱為網絡服務器。

網絡版訪問的關鍵在MCGS 服務器的設置，主要指導思想是：將MCGS 服務器端的兩個端口逐級映射到外網。決定服務器端設置復雜度的一個因素是IP 是否固定，如果是固定IP ，不需要做域名綁定，客戶端訪問方式按http://IP地址:端口；如果是動態IP ，需要做域名綁定，訪問方式按http://域名:端口。本文以動態IP 為例。

2 局域網訪問

指MCGS 服務器端和客戶端處在同一個局域網內（如圖1）

圖1 局域網拓?fù)鋱D

2.1 MCGS服務器端設置

1）MCGS 工程默認端口80， 除非有沖突，否則建議不要修改 。

2）修改工程端口：工作臺→主控窗口→系統屬性→HTTP 參數，在屬性設置界面中修改端口號。（圖2）

3）MCGS 服務器端IP 地址就是運行網絡版工程的計算機IP 地址。

假設: MCGS服務器端的IP 地址為200.200.200.46，端口號為8000。

2.2客戶端訪問

在IE 地址欄中輸入http://200.200.200.46:8000，即可在客戶端瀏覽網絡版工程。

3

北京昆侖通態自動化軟件科技有限公司

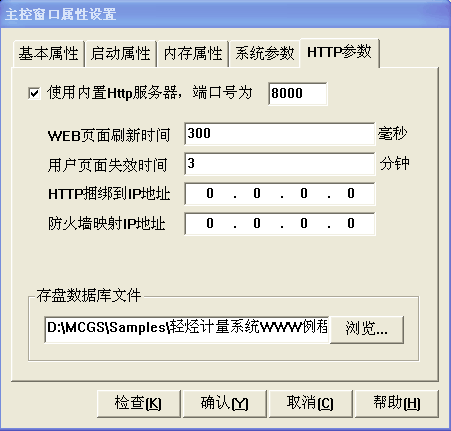

圖2 主控窗口的HTTP 參數設置

3 外網訪問

MCGS 服務器和客戶端不在同一個局域網內，客戶端訪問MCGS 服務器的方式稱為外網訪問。下面介紹各種常用網絡拓?fù)浣Y(jié)構中MCGS 服務器的配置及客戶端訪問方法。

3.1 通過路由器連接到外網

網絡拓?fù)浣Y(jié)構如圖3所示：

圖3 通過路由器連接到外網拓?fù)鋱D

3.1.1 MCGS服務器端配置

1）設置路由器

登錄MCGS 服務器端的局域網路由器，在“虛擬服務器”里添加新條目，把MCGS 工程里使用的端口和1966端口映射到外網。例如MCGS 服務器端的局域網IP 是192.168.1.2，MCGS 工程使用的端口為

4

北京昆侖通態自動化軟件科技有限公司

8000，則路由器的“虛擬服務器”設置如圖4：

圖4 端口映射示意圖

設置完成后，可使用MCGS 服務器端的外網IP 進行外網訪問（有些路由器需要重啟才可生效）。 注意：MCGS 服務器端的外網IP 地址就是網絡服務器或路由器直接連接到外網的IP 地址

2）綁定域名

如果外網IP 地址是靜態的，不執行下面操作。

對于外網IP 地址是動態的，需要進行域名綁定，本文以 “花生殼2008” 域名綁定軟件為例來說明。步驟如下：

1、下載并安裝“花生殼2008”。

2、注冊“花生殼2008”帳號，得到一個域名。

3、在MCGS 服務器端運行并登錄“花生殼2008”。

花生殼軟件會自動把MCGS 服務器的外網IP 與域名綁定。

假設: MCGS服務器端的域名為mcgsnet.gicp.net ，端口號為8000。

3.1.2客戶端訪問

在IE 地址欄中輸入http://mcgsnet.gicp.net:8000/default.htm，即可在客戶端瀏覽網絡版工程。

5

北京昆侖通態自動化軟件科技有限公司

3.2 通過網絡服務器連接到外網

本例的網絡服務器安裝Windows server 2003系統，路由軟件為操作系統自帶的“路由和遠程訪問”。以下說明服務器端的配置過程。

MCGS 服務器端的網絡拓?fù)浣Y(jié)構如圖5所示：

圖5 通過網絡服務器連接到外網拓?fù)鋱D

3.2.1網絡服務器配置

圖6 路由和遠程訪問窗口示意圖

6

北京昆侖通態自動化軟件科技有限公司

1）在網絡服務器上，點擊“開始”—>“管理工具”—>“路由與遠程訪問”，展開“IP 路由選擇”，雙擊“NA T/基本防火墻”，界面如圖6所示。

2）右鍵單擊連接到外網的接口“外網”（自定義名稱），選擇屬性，點選“公用接口連接到Internet ”，然后勾選“在此接口上啟用NAT(E)”，如圖7所示：

圖8 外網屬性窗口NAT/基本防火墻設置示意圖

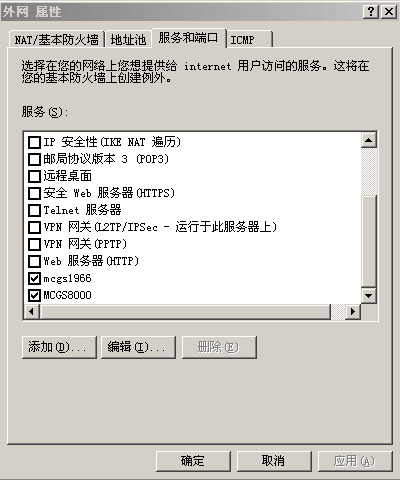

3）點擊“服務和端口”，添加兩個服務，服務名自定義。如圖8所示：

圖8 外網屬性窗口服務和端口設置示意圖

7

北京昆侖通態自動化軟件科技有限公司

4）編輯這兩個服務。在“傳入端口”和“傳出端口”欄中輸入1966，在“專用地址”中輸入MCGS 服務器端的IP ，如圖9所示。同樣方法編輯第二個服務，“傳入端口”和“傳出端口”為MCGS 網絡版工程里使用的端口，專用地址仍為MCGS 服務器端的IP 。

圖9編輯服務窗口示意圖

5）設置完畢，點擊“確定”即可。

注意：在組態工程中請勿使用80端口，因?yàn)樵摱丝谝驯黄渌?wù)綁定。

3.2.2域名綁定

將外網地址與某域名進行綁定，參考3.1.1域名綁定。

假設: MCGS服務器端的域名為mcgsnet.gicp.net ，端口號為8000。

3.2.3客戶端訪問

在IE 地址欄中輸入http://mcgsnet.gicp.net:8000/default.htm，即可在客戶端瀏覽網絡版工程。

8

北京昆侖通態自動化軟件科技有限公司

3.3 通過路由器 路由器連接到外網

網絡拓?fù)浣Y(jié)構如圖10所示：

圖10 通過兩級路由器連接外網拓?fù)鋱D

3.3.1服務器端配置

1）登錄到連接外網的路由器1上，在“虛擬服務器”里面，把路由器2的1966端口和MCGS 工程里使用的端口映射到外網，設置方法參考3.1.1設置路由器。

2）登錄到路由器2上，以同樣的方法設置該路由器，把MCGS 服務器的1966端口和MCGS 工程里使用的端口映射到路由器1。

3.2.2域名綁定

將外網地址與某域名進行綁定，參考3.1.1域名綁定。

假設: MCGS服務器端的域名為mcgsnet.gicp.net ，端口號為8000。

3.2.3客戶端訪問

在IE 地址欄中輸入http://mcgsnet.gicp.net:8000/default.htm，即可在客戶端瀏覽網絡版工程。

9

北京昆侖通態自動化軟件科技有限公司

3.4 通過服務器 路由器連接到外網

網絡拓?fù)浣Y(jié)構如圖11所示：

圖11 通過服務器 路由器連接到外網拓?fù)鋱D

3.4.1服務器端配置

1）登錄路由器，按照3.1.1設置路由器 方法設置路由器，把NA T 服務器的1966端口和MCGS 工程里使用的端口映射到外網。

2）按照3.2.1網絡服務器配置 方法設置NAT 服務器，把MCGS 服務器端的1966端口和MCGS 工程里使用的端口映射到路由器。

注意：請勿使用默認端口80，因?yàn)樵摱丝谝驯籒AT 服務器其它服務綁定。

3.4.2域名綁定

將外網地址與某域名進行綁定，參考3.1.1域名綁定。

假設: MCGS服務器端的域名為mcgsnet.gicp.net ，端口號為8000。

3.4.3客戶端訪問

在IE 地址欄中輸入http://mcgsnet.gicp.net:8000/default.htm，即可在客戶端瀏覽網絡版工程。
