IPv6過渡機制優缺點分析、評價

摘 要：本文在簡要地介紹Ngtrans 工作組提出的大多數過渡機制的基礎上，嘗試對它們進行區分、分類，并對每一種過渡機制的優缺點進行分析。另外，還對這些機制的布置以及一部分支持這些機制的產品平臺進行討論。

關鍵字：隧道／封裝；兼容IPv6地址；站內自動隧道尋址協議；網絡地址轉換－－協議轉換；多協議標記交換

1 引言

隨著互聯網的飛速發展，IPv4協議的缺陷逐漸暴露出來，由于IPv6與IPv4相比具有諸多的優越性，使得IPv6替代IPv4已經成為網絡發展的必然趨勢。然而，IPv4協議體系已有廣泛的網絡基礎和應用基礎，IPv6協議體系作為后來者，必須提供完整的網絡技術過渡方案和應用過渡方案才能夠滿足互聯網網絡遷移到IPv6的要求。本文試圖網羅當今最有市場前景、已經被標準化的以及被廣泛承認和支持的過渡機制。

2 過渡機制

任何過渡機制都可以被劃分為屬于以下一種（或幾種）類型：

·雙協議棧方式

·隧道／封裝方式

·協議翻譯

2．1 雙協議棧方式

雙協議棧是IPv6過渡技術的基礎，不僅用于建設雙棧網絡，也是各種過渡隧道機制的基礎，它是指在同一網絡節點支持IPv4和IPv6兩種協議棧。雙協議棧方式的實現可參見圖1所示的概念模型。

這種雙協議棧方式主要指所有提供IPv4和IPv6協議棧的主機和路由器。即：在理論上，任何雙棧結點都能夠直接同IPv4和IPv6網絡結點互操作。

2．2 隧道方式

IPv6的隧道策略就是在網絡的某一結點將IPv6的整個報文封裝在IPv4報文中，并將這個IPv6報文視作IPv4數據報的數據凈負載，然后在目的地將其解封，得到IPv6報文。圖2簡要地說明了這種技術的運作機制。

隧道技術巧妙地利用了現有的IPv4網絡，提供了一種使IPv6的節點之間能夠在過渡期間通信的方法，但它并不能解決IPv6節點與IPv4節點之間相互通信的問題。

（1）IPv4兼容IPv6地址（6over4）

這是一種通過6over4隧道實現IPv4與IPv6互通的方式。在這種方式下，IPv4終端上要使用IPv4兼容IPv6地址，地址格式如圖3所示。其中，IPv4地址為全局惟一的IPv4單播地址。

IPv4域中的IPv4終端實際上也支持雙重協議棧，與其他IPv4終端通信時使用IPv4協議棧，與IPv6終端通信時使用6over4隧道。IPv4域的路由要通過網關路由器滲透到IPv6域中，以便在IPv6域中形成通往IPv4域的兼容地址自動隧道，使IPv6域內終端能夠訪問IPv4終端。系統構成如圖4所示。

（2）6to4

這種機制實際上是將IPv4網絡當作一個單播的點到點鏈路層，其特點在于特殊形式的IPv6地址運用。一個6to4站點必須具有一個或一個以上的全球唯一的IPv4地址，任何一個6to4站點都擁有圖5的地址形式。該站點的IPv6地址前綴包括FP 、TLA 、NLA 三部分，總長度為48位，表示方式是2002：V4ADDR ：：／48。

6to4站點內的主機可相互通訊，當需要與一般IPv6主機通訊時，必須經過6to4 relay router ，6to4 relay router必須同時具備6to4及IPv6接口，同時提供這些接口的封包傳送。

（3）站內自動隧道尋址協議

站內自動隧道尋址協議ISATAP 用于在IPv4站點內連接IPv6主機和路由器，它允許那些與IPv6路由器不共享共同鏈路的雙棧節點，通過IPv4自動將分組以隧道的方式送到IPv6下一地址。雙棧主機在與其他主機或路由器通信之前，首先要獲得一個ISATAP 地址。雙棧主機先向ISATAP 服務器發送路由請求，得到一個64位的IPv6地址前綴，然后再加上64位的接口標識符∷0：5EFE ：IPv4Address ，這樣就構成一個ISATAP 地址。雙棧主機配置了ISATAP 地址后，就成了一個ISATAP 客戶機，進而就可以在IPv4域內和其他的ISATAP 客戶機進行通信了。

（4）Teredo （Tunneling IPv6 through NATs）

由于目前的NATbox 一般只支持第四層為UDP ／TCP 協議的轉換，使得IPv6－OVER －IPv4的數據包無法順利通過NA T ，因此IEIF 提出Teredo （Tunneling IPv6 through NATs ）轉移機制，將IPv6數據包包在UDP ／IPv4 數據包中傳送。

Teredo 使用特殊的地址格式，除了固定的Teredo 前綴，將Teredo 服務器IPv4地址、客

戶端的公共IPv4地址以及UDP 端口插入IPv6地址中。Teredo 目前尚為IEIF 草案，還未指派特定的IPv6前綴作為Teredo 前綴。

2．3 翻譯器

（1）NAT-PT

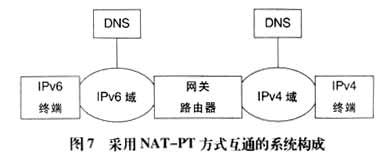

網絡地址轉換－協議轉換（NAT-PT ）是一種純IPv4終端和純IPv6終端之間的互通方式，也就是說，原IPv4用戶終端上不需要進行升級改造，所有包括地址、協議在內的轉換工作都由網絡設備來完成。在這種情況下，網關路由器要向IPv6域中發布一個路由前綴Prefix ：：／96，凡是具有該前綴的IPv6包都被送往網關路由器。網關路由器為了支持NA T-PT 功能，還具有IPv4地址池，在從IPv6向IPv4域中轉發包時使用。此外，網關路由器支持DNS －ALG （DNS －應用層網關），在IPv6終端訪問IPv4終端的過程中發揮作用。采用NA T-PT 方式互通時的系統構成如圖7所示。

（2）BIS ／BIA

BIS （bump －in －the －stack ）機制允許在IPv4節點運行的不支持IPv6的應用程序能夠與純IPv6節點通信，在IPv4協議棧中插入三個特殊的擴展模塊：域名解析模塊、地址映射模塊和報頭翻譯模塊。其基本思想是當IPv4應用程序與純IPv6節點通信時，將節點的IPv6地址映射成一個備用IPv4地址池中的IPv4地址?？梢哉J(rèn)為BIS 是NAT-PT 在主機節點IP 協議棧的特例實現。

BIA 技術在雙棧主機的SockeAPI 模塊與TCP/IP模塊之間加入一個API 翻譯器，API 翻譯器包含域名解析器、地址映射器和函數映射器三個模塊，主機API 檢測到發出的IPv4 API ，進行相應的地址映射，調用IPv6的API 函數和外部的IPv6主機進行通信。BIA 技術同BIS 類似，只是在API 層而不是在協議棧的層次上進行分組的翻譯，所以它的實現比BIS 要簡單一些，因為不需要對IP 包頭進行翻譯。BIS 與BIA 的主要區別是：BIS 用在沒有IPv6協議棧的系統上，BIA 用在有IPv6協議棧的系統上。

2．4 MPLS 過渡技術

MPLS 是第三代網絡架構，是集成式的IPoverA TM 技術，數據包通過虛擬電路來傳送，只需在ＯＳＩ第二層（數據鏈接層）執行硬件式交換。MPLS 是面向連接的，其關鍵概念使用標簽來識別IP 報文，并把標簽封裝過后的報文轉發到已升級改善過的交換機或路由器，由他們在網絡內部繼續交換標簽，轉發報文，網絡路由器只需判別標記后即可進行轉發處理。

網絡邊緣的節點被稱為標簽邊緣路由器（LER ），而網絡的核心節點被稱為標簽交換路由器（LSR ）。在LSR 內，MPLS 控制模塊以IP 功能為中心，轉發模塊基于標簽交換算法，并通過標簽分配協議（LDP ）在節點間完成標簽信息以及相關信令的發送。但LDP 信令以及標簽綁定信息只在MPLS 相鄰節點間傳遞。LSR 之間或LSR 與LER 之間仍然需要運行標準的路由協議，并由此來獲得拓撲信息。通過這些信息LSR 可以明確選取報文的下一跳，并可以最終建立特定的標簽交換路徑（LSP ），在MPLS 節點之間的路徑就是LSP ，一條LSP 可以看作是一條貫穿網絡的單向隧道。

表1對上述的各種過渡機制進行分類，分析了它們的優缺點，給出方案適用的網絡范圍和環境以及地址分配的要求等。在實際應用中，需要綜合考慮應用要求，因地制宜，以便采用合適的過渡機制。

3 過渡機制的支持平臺

經過3年多的發展，主要的幾種操作系統（無論作為客戶還是服務器），以及路由平臺都在一定程度上支持IPv6過渡機制。表2給出了幾種主流平臺對這幾種過渡機制的支持情況。

4 結束語

到目前為止，還沒有一種機制能夠適用于所有的情況，各種過渡機制都有其特定的適用環境。在部署IPv6網絡的過程中，首先要明確應用的類型、范圍和系統的類型，然后選擇合適的過渡機制進行設計和實施。只有因地制宜、科學分析，才能更好地、更順利地用最小的代價從IPv4網絡世界逐步過渡到IPv6網絡世界。
