XX 電腦電腦公司

網絡改造方案

人才網絡設計有限公司

2011年1月12日

目錄

1現在狀分析 ................................................................................................................... 3

1.1網絡現狀 ............................................................................................................ 3

1.2硬件現狀 ............................................................................................................ 4

2 用戶需求分析 ............................................................................................................... 6

2.1 業務需求分析 .................................................................................................... 6

2.2客戶要求分析 ..................................................................................................... 6

3 方案設計 ...................................................................................................................... 9

3.1 網絡設計原則 .................................................................................................... 9

3.2 網絡設計概述 .................................................................................................. 10

3.3 原網絡原拓?fù)?...................................................................................................11

3.3.1現有網絡的優點和缺點 . ...........................................................................11

3.4網絡拓?fù)湓O(shè)計 ................................................................................................... 12

3.4.1網絡總覽示意圖 ..................................................................................... 13

3.4.2網絡邏輯拓?fù)鋱D ..................................................................................... 14

3.4.3網絡模塊示意圖 ..................................................................................... 14

3.4.4 核心層設計 ........................................................................................... 15

3.4.5分布層設計 ............................................................................................ 15

3.4.6接入層設計 ............................................................................................ 17

3.5 Vlan的設計 ............................................................................................................ 18

3.6 IP地址設計 ............................................................................................................ 19

4 設備選型 .................................................................................................................... 20

4.1 核心層設備 . ..................................................................................................... 20

4.1.1主推設備 . ............................................................................................... 21

4.2 接入層設備 . ..................................................................................................... 22

4.2.1 主推設備 . .............................................................................................. 23

5 施工方案 .................................................................................................................... 23

6 項目驗收 .................................................................................................................... 24

7 設備報價清單 ............................................................................................................. 24

8 售后服務 .................................................................................................................... 24

9 參考文獻 .................................................................................................................... 25

1現在狀分析

1.1網絡現狀

XX 公司是一家電腦配件生產、銷售的一體化公司。經過多年的努力與發展，已具有一定的規模，現有員工500多人，一家分公司，分別負責電腦的生產、銷售、售后維系等公司相關業務。

分公司和總公司之間是由兩臺CISCO 1800系列的路由器通過一條2M 的線路連接。整個網絡通過總公司的路由器連接到Internet 。 分公司通過兩臺Cisco Catalyst Express 500的交換機作為節點連接到分公司的路由器。其中市場部和后勤部在節點1，經理部和財務部在節點2，兩節點之間實現端口聚會。

總公司核心層是由一臺Cisco 帶防火墻功能的三層交換構成。公司的服務器直接連接到主干的核心三層交換上。公司的分布層路由四臺不帶防火墻功能的三層交換構成。其中辦公樓有兩臺，與接入層構成冗余。生產車間有兩臺。

XX 電腦公司的現網絡現狀網絡拓?fù)鋱D如下：

圖表 1-1 XX電腦公司現網絡拓?fù)鋱D

1.2硬件現狀

XX 電腦公司的設備大部分是Cisco 的網絡設備，設備大部購買于2002年。

核心層網絡設備：

路由器：CISCO 1841

圖表 2-2 CISCO 1841主要參數

核心三層交換：CISCO WS-C3560G-24TS-S

圖表 3-3 CISCO WS-C3560G-24TS-S主要參數

分布層網絡設備：

三層交換：CISCO WS-C3560-24TS-S 圖表

4-4分布層三層交換參數分布層網絡設備： 二層交換機：H3C S1024 圖表 5-5 二層交換主要參數

2 用戶需求分析

2.1 業務需求分析

XX 電腦公司是一家電腦配件生產、銷售一體化的公司。XX 電腦公司信息系統主要建設一個企業信息化的信息系統，它以管理信息為主體

連接行政、研發、人事、財務等子系統，是一個面向公司的日常業務、立足生產、面向社會，輔助領導決策的計算機信息網絡系統。

公司有六個部門，一個分公司?？偣竞头止靖鱾€(gè)部門的人員如下：

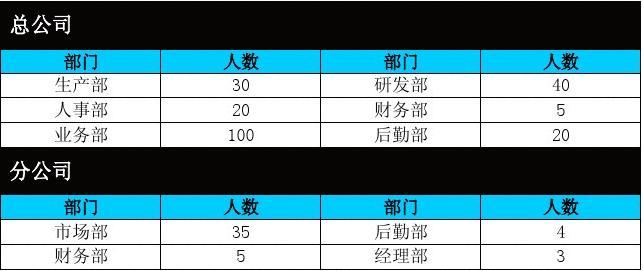

XX 電腦公司部門人數分布

圖表 2-1XX 電腦公司部門人數2.2客戶要求分析

既然，XX 電腦公司網絡的改造作為一項工程，要把這項工程做好，并且讓客戶滿意，首先要分析目前網絡存在的主要問題，并且要了解客戶對網絡的期望和網絡改造能夠帶給客戶的具體效益，以便給客戶提供滿意的高質量服務。

客戶主要對實訓樓網絡的改造提出了以下要求：

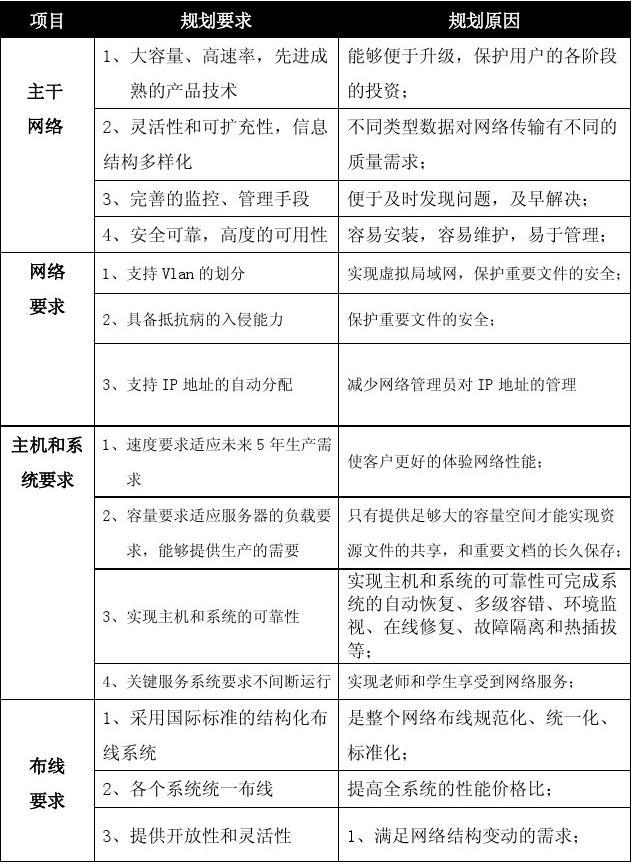

圖2-2：用戶具體需求表

除了上述考慮我們在組建網絡時需要考慮外，我們還必須為客戶考慮到網絡今后的可用性和管理性，建成后的企業網絡必須能夠支持多個網段劃分和隔離，支持多種不同的生產需求。同時新網絡還必須具備有良好的冗余擴展展性、靈活性，安全性和易于管理性。從上面的各種性能考慮，在做網絡規劃時必須要為客

戶考慮以下方面，盡可能做到讓客戶滿意，讓客戶放心，為客戶提供最好的服務。

為了實現網絡的規范化和標準化，實現網絡的現代化，方便今后網絡的維護和擴展，對主要項目作如下考慮：

圖2-3：用戶具體需求表

3 方案設計

3.1 網絡設計原則

網絡在設計之初我們首先要考慮遵循網絡的擴展性、開放性、安全性和易于管理性。

從擴展性考慮，網絡的使用并不僅僅局限于現在，應該考慮到未來的發展。因此在網絡的設計時應該考慮到將來的發展，當前所選的設備不僅要超前而已還要有一定的擴展性，方便今后網絡的擴展。這樣使得以后我們在不遺棄有重要設備的條件下對網絡進行擴展。因此在建網的規劃方面，因采用總體規劃，分期實施，但基礎設施（如光纜敷設）盡可能一步到位。

從開放性考慮，硬件產品的選型應考慮開放性、標準性、強調兼容性，要考慮到一旦主干網絡技術的發展，不至于使主要設備的硬件產品被淘汰。

從安全性考慮，不僅要要考慮病毒軟件的安全以為還用考慮軟件設備的安全性、硬件設備的安全性、和整合網規劃的安全的。對于病毒安全必須要有安全的防毒軟件和安全的配置設置，和優秀的管理平臺；對于硬件必須選購符合標準的硬件設備和支持多種安全協議的設備；對于整個網絡應該有足夠的冗余連接。這樣才不會至于某一設備出問題，整個網絡崩潰。

從易于管理性考慮，網絡的設計應該考慮整體網絡規劃合理，既要布置詳細也要方便今后的管理方便。

3.2 網絡設計概述

XX 電腦公司的網絡是2002組建的，公司前后對網絡進行過多次改成，經過多面的經常和發展，公司的網絡也初具規模。

2008年公司對網絡的核心層和分布進行了改造，核心層的數據處理能力已經大大提升。隨著公司的業務增長，但是總公司和分公司之間的出口設備仍然只有2M 的帶寬容量，總公司的所有業務流量都是通過這條鏈路傳送。目前總公司主干主要采用星型網絡結構，核心節點只有一臺設備，單點失效可能導致整個網絡出現故障。核心層與生產車間之間采用單鏈路連接。網絡接入層的設備只有10Mbps/100Mbps的吞吐量，形成了嚴重的網絡瓶頸。隨著公司各個部門網絡的增長，數據流量的需求尤為迅猛，現在網絡規模與結構已不能滿足業務發展的需要。
