漢邦一點通客戶端操作手冊北京漢邦高科數字技術股份有限公司版權所有2014年9月1 ,目錄目錄........................................

漢邦一點通客戶端

操作手冊

北京漢邦高科數字技術股份有限公司

版權所有2014年9月

1

目錄

目錄............................................................................................................................................. 1

一、客戶端功能概述...................................................................................................................1

1.1一點通簡介..................................................................................................................... 1

1.2一點通主要功能............................................................................................................. 1

1.3一點通使用方法及支持的設備..................................................................................... 2

二、客戶端安裝與卸載...............................................................................................................3

2.1安裝................................................................................................................................. 3

2.2卸載................................................................................................................................. 4

三、客戶端登錄...........................................................................................................................6

3.1本地用戶登錄................................................................................................................. 6

3.2一點通用戶登錄............................................................................................................. 7

3.3設備序列號登錄............................................................................................................. 8

四、客戶端常用功能配置.........................................................................................................10

4.1區域管理....................................................................................................................... 10

4.2設備添加..................................................................................................................... 11

4.2.1本地登錄設備添加................................................................................................11

4.2.2一點通登錄設備添加............................................................................................13

4.3設備狀態....................................................................................................................... 15

4.4用戶管理....................................................................................................................... 15

4.4.1添加用戶............................................................................................................... 16

4.4.2編輯用戶............................................................................................................... 16

4.4.3修改密碼............................................................................................................... 17

4.5實時監控..................................................................................................................... 18

1

4.5.1視頻播放18

4.5.2參數設置............................................................................................................. 25

4.5.3基本操作............................................................................................................. 29

4.6歷史回放..................................................................................................................... 33

4.6.1功能菜單............................................................................................................. 34

4.6.2播放工具欄......................................................................................................... 35

4.6.3視頻點播............................................................................................................. 36

4.6.4下載..................................................................................................................... 36

4.6.5格式轉換............................................................................................................. 37

4.7輪循配置..................................................................................................................... 38

4.8解碼上墻..................................................................................................................... 40

4.8.1解碼卡安裝........................................................................................................... 40

4.8.2解碼盒安裝........................................................................................................... 40

4.8.3解碼盒配置........................................................................................................... 40

4.8.4解碼輸出設置..................................................................................................... 41

五、存儲管理...........................................................................................................................43

5.1存儲服務器設置............................................................................................................ 43

5.2存儲方案設置............................................................................................................. 44

5.3報警存儲設置................................................................................................................ 45

5.4存儲應用設置............................................................................................................. 46

六、日志管理.............................................................................................................................48

6.1報警日志..................................................................................................................... 48

6.2系統日志..................................................................................................................... 48

七、系統管理...........................................................................................................................50

2

一、客戶端功能概述

視頻監控客戶端由終端與一點通服務組成，設備不需要進行端口映射、申請動態域名，只要確保設備在互聯網連接正常，客戶端就可通過設備序列號或掃描二維碼輕松登錄設備，并進行監控。

1.1一點通簡介

漢邦一點通服務平臺是為廣大監控用戶提供的一個互聯網訪問和維護的平臺。平臺采用了最新的云計算技術、廣域網互聯的穿透技術、網絡自動配置技術以及最新的安全加密技術，解決了困擾用戶的設備網絡設置、網絡安全以及復雜網絡的穿透問題，是監控廣域網構架的最佳選擇。

漢邦一點通服務平臺使用簡單方便，無須任何專業知識即安裝使用。設備聯入互聯網并開機，即自動完成注冊；訪問一點通網站免費注冊用戶，通過設備密碼驗證即可完成設備添加。設置完成后在瀏覽器和移動設備上使用一點通的用戶名和密碼即可訪問自己的設備。

一點通云服務平臺提供多種技術實現網絡的自動配置和互通互聯。一點通采用虛擬網絡技術，實現了設備自動注冊、網格流媒體轉發、路由器端口自動映射和全自動網絡配置，具有強網絡穿透和網絡連接加密等特點。一點通云服務平臺實現了網絡視頻監控?zé)o障礙應用。

一點通服務平臺實現監控設備自動注冊與互聯，基于云計算技術，實現廣域網NAT 穿透技術、網絡自動配置技術，并在數據交換中實現數據安全加密技術，確保系統的安全。

1.2一點通主要功能

一點通云服務平臺提供了設備管理、視頻查看、視頻分享和設備運行狀態監控等服務，為用戶徹底解決后顧之憂。平臺同時提供了錄像檢索和備份功能。方便用戶的訪問。一點通云服務平臺提供多種客戶端軟件，方便用戶使用電腦、平板和手機訪問。注冊用戶目前支持的功能有：設備管理（支持二維碼掃描和局域網掃描）、錄像實時查看、分享錄像實時查看、錄像本地保存和本地回放、錄像遠程檢索回放、錄

1

像本地備份、報警日志察看和設備分享功能。一點通瀏覽器支持：IE7.0以上，360，Chrome、Opera、Safari、QQ、UC、獵豹、搜狗、傲游和火狐等等。支持一點通的設備：漢邦全系列產品，并下載升級到最新的軟件。

移動終端的訪問提供了專門的客戶端，提供安卓和IOS 版本，支持單獨設備訪問和一點通設備訪問，只要掃描設備二維碼即可查看錄像，使用簡單方便性。

漢邦的DVR、NVR、IPC 系列新產品支持一點通注冊，以前的產品將通過提供的升級包支持自動注冊。請關注一點通網站的通知。確保產品及時升級，盡快享受到一點通服務。全系列支持工作在2014年4月開始，請核實設備使用2014年4月以后軟件版本。

1.3一點通使用方法及支持的設備

1. 在一點通網站注冊賬號，登錄后會自動安裝控件，已安裝控件的需要升級。

2. 在添加設備前必須在我的視頻中安裝好控件并等待網絡初始化，顯示網絡準

備就緒后再添加設備。

3. 設備可以使用局域網搜索方式添加設備，也可以使用序列號和域名添加設備。

4. 監控設備必須保證網絡設置正常，并且能訪問互聯網。一點通系統提供了恢

復工具，對于網絡參數配置錯誤無法聯網的設備可以進行修復。

5. 設備支持情況：

a) DVR/NVR設備：使用2013年底以前的軟件版本，只能使用動態域名連

接設備，如果需要新功能需要升級到2014年4月份的軟件支持一點通。

使用或升級到2014年8月份以后的軟件，設備聯通技術升級，支持掃

描設備軟件中顯示的二維碼添加設備。

b) IPC 設備：使用2013年6月以后軟件版本，即可支持一點通，如果需要

新功能需要升級到2014年4月份的軟件。

c) 2014年4月份的軟件支持一點通，同時支持DHCP、UPNP和DDNS

自動注冊，方便用戶設備一鍵接入。

d) 對應不支持一點通的設備請使用域名注冊設備或升級為新版本軟件。

e) 有二維碼的監控設備，可以使用手機可以直接掃描產品上的二維碼，通

過手機網站直接添加設備。

2

二、客戶端安裝與卸載

2.1安裝

1）打開一點通網頁（http://www.hbydt.cn），在軟件下載頁面，選擇“一點

通客戶端”進行下載；

2）下載完成后，解壓安裝包，雙擊ClientTerminal.exe 安裝程序，選擇安裝語

言；

3）點擊“確定”按鈕，啟動安裝向?qū)В?/p>

3

4）點擊“下一步”按鈕，進入選擇目標位置界面，設置程序安裝目錄；

5）點擊“下一步”按鈕，進入選擇附加任務界面，設置附加任務：創建桌面快捷方式；

6）點擊“下一步”按鈕，進入安裝界面，點擊“安裝”按鈕，開始安裝；

7）系統安裝完，單擊“完成”完成安裝。

8）如果需要使用一點通功能，還必須下載并安裝一點通控件。

2.2卸載

單擊[開始]按鈕選擇設置→控制面板→程序→卸載程序，在卸載或更改程序界面中選擇“視頻監控客戶端”，鼠標右鍵點卸載或者雙擊該項即可卸載（見下圖）。

4

5

三、

客戶端登錄

客戶端安裝成功后，運行客戶端，進入登錄界面?？蛻舳说牡卿浻腥N方式：1.本地用戶登錄；2.一點通用戶登錄；3.設備序列號登錄，接下來會逐一介紹。

3.1本地用戶登錄

1）在登錄界面，選擇登錄方式為：本地用戶登錄（如下圖）；

2）選擇語言，輸入用戶名及密碼，然后點擊“登錄”，即可登錄客戶端。

用戶名：本地登錄的用戶名，初始值為：admin；

密碼

注：

1.本地用戶登錄方式適用于安裝的客戶端與設備在同一局域內；

2.本地登錄的用戶名、密碼不需要用戶進行注冊申請，客戶端安裝成功后就已存在。：本地登錄的密碼，初始值為：123456，登錄之后可更改；

6

3.2一點通用戶登錄

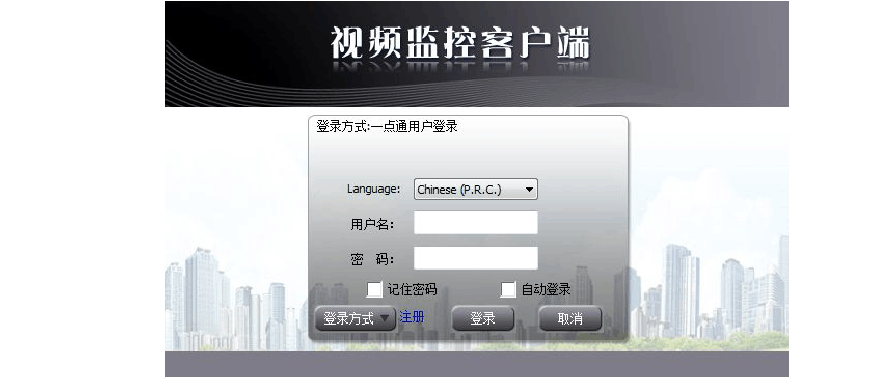

1）在登錄界面，選擇登錄方式為：一點通用戶登錄（如下圖）；

2）選擇語言、輸入用戶名及密碼，然后點擊“登錄”，即可登錄客戶端。

用戶名：一點通帳戶的用戶名；

密碼：一點通帳戶的密碼；

注：一點通帳戶需要用戶進行注冊申請，操作如下，點注冊登錄一點通網站http://www.hbydt.cn/

1.在一點通網站右上角點擊“免費注冊”按鈕，進入注冊界面（如下圖）；

7
