IPv6終端技術研究?中國移動通信研究院 于 川 鄭 巍 陳健捷 陳 剛?摘??要：隨著可供分配的IPv4地址越來越少，IPv6距離我們的腳步越來越近了；終端作為IPv6商用化進程中重要

IPv6終端技術研究?

中國移動通信研究院 于 川 鄭 巍 陳健捷 陳 剛

?

摘??要：隨著可供分配的IPv4地址越來越少，IPv6距離我們的腳步越來越近了；終端作為IPv6商用化進程中重要的環節之一，需要我們重點關注。本文在介紹I Pv6終端現狀的同時，分析了終端從IPv4到IPv6過渡所面臨的主要場景，并提出了應對各種場景可能的解決方案；最后，本文對IPv6終端領域的一些關鍵技術進行了重點介紹。

關鍵字：終端??IPv6??按需PDP 激活??PDCP ?頭壓縮

?

一、 IPv6終端技術現狀

1998年8月10日，IETF IESG 宣布了一組互聯網草案成為標準，即從RFC2460到2463，這一天也就被認為是IPv6的誕生日。十幾年已經過去，IPv6服務仍沒有在網絡上進行廣泛部署，全世界除了幾個教育研究機構的網絡能夠提供IPv6終端的接入外，IPv6服務寥寥無幾。然而隨著互聯網（包括移動互聯網）在中國的迅猛發展，IPv4地址即將耗盡，IPv6技術已經引起了廣泛的關注，尤其是中國IP 地址緊缺問題十分嚴峻，一方面寬帶業務急劇擴展，未來物聯網、云計算等業務都對IP 地址存在著海量需求；另一方面，中國目前IPv4公網地址極度緊缺，推廣IPv6技術已經勢在必行。

但目前IPv6還非常不成熟，設備支持程度還遠遠不夠，尤其是手機終端，到目前為止還沒有一款TD 手機能夠支持IPv6，能夠支持IPv6的GSM 手機數量也十分有限；手機終端對IPv6的支持情況，已經成為了制約中國IPv6發展及運營商IPv6推廣建設的主要瓶頸。

二、 IPv6終端過渡方案

IPv4向IPv6過渡是一個長期的過程，在這個過程中如何做到終端側的平滑切換直接影響到用戶體驗，而用戶體驗直接關系到IPv6產品的商業化進程，然而終端在其產品設計和開發中面臨著很多的挑戰。終端不像其他網絡設備可以在產品發布之后方便地進行升級，終端到了用戶手中之后就失去了對其的控制，所以終端的IPv6設計一定要考慮得十分周全，有設計瑕疵的終端流入市場之后，網絡要一直保持對這類終端的適配，這樣會為IPv4向IPv6過渡留下不可預測的隱患。

實現終端IPv4/IPv6的平滑切換顯得十分重要，終端在未來的IPv6世界，也就IPv4/IPv6長期并存的世界里面臨著以下幾種不確定性： z 終端獲取的IP 地址是IPv4還是IPv6？

z 業務服務器的地址是IPv4還是IPv6?

z 用戶選擇的業務是IPv4還是IPv6?

目前終端訪問業務是通過APN 撥號的方式進行，網絡在為終端分配IP 地址的時候很難知道業務服務器的信息，因而存在以下使用場景：

z 用戶分配到的地址是IPv4地址，但要訪問的業務是IPv6；

z 用戶分配到的地址是IPv6地址，但要訪問的業務是IPv4；

z 用戶只分配到了一種地址，但要同時訪問IPv4、IPv6兩類業務。 要適用于以上使用場景，有以下幾種解決方案：

z 終端同時申請IPv4、IPv6兩類地址，終端根據業務服務器地址的不同

進行地址的選擇和路由；

z 設置IPv6業務專用APN，通過APN 設置來消除業務服務器地址的不確定； z 終端根據業務的需要，動態地申請IP 地址；

z 終端只申請一類地址，通過翻譯/隧道方式進行轉換如PNAT。

IPv6終端過渡方案一定要考慮到以上使用場景并根據運營商不同的網絡部署策略采取不同的方案。

三、 IPv6終端關鍵技術

為了實現終端從IPv4到IPv6的平滑過渡，根據不同的網絡部署策略，終端側有很多關鍵技術可以選擇。

3.1 IPv6終端的AP 和CP 接口設計

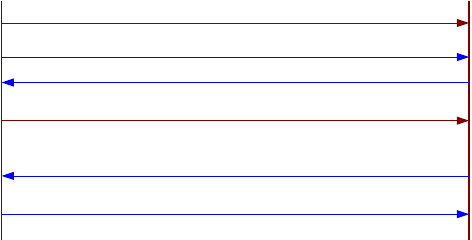

雙核終端架構將成為IPv6終端的一種主流架構，在該架構之下的AP 和CP 接口設計是實現IPv6的關鍵，圖1為激活I(lǐng)Pv6類型的PDP 并動態獲取IPv6地址而涉及的流程和主要的AP 與CP 之間的命令交互的一個工程實現樣例。 ?

?

圖1 AP和CP 接口

注：AT Adapter為一個CP 側標準Modem 接口與AP 側操作系統接口之間的適配層。AT Adapter運行在AP 上，但為流程敘述方便，下文中如無特殊說明，都將AT Adapter在邏輯上視為CP 功能的一部分，而AP 則指AP 側的操作系統。

各步驟描述如下：

1.AP 給CP 發送AT 消息1設置要激活的PDP 類型（IPv6、IPv4）；

2.CP 給AP 返回一個響應，確認是否設置成功，CP是否準備好；

3.AP 給CP 發送AT 消息2，要求CP 開始執行PDP 激活；

4.CP 向SGSN 發出“Activate PDP Context Request”；

5.在接受創建PDP 上下文請求時，GGSN 創建由PDP 上下文分配的前綴和GGSN 生成的接口標識組成的IPv6地址。此地址隨后在“Create PDP Context Response”的PDP 地址信息元素被返回；

6.SGSN 將“Activate PDP Context Accept”消息返回給CP；

7.AP 側的AT Adapter調用位于AP 側的pppd 與CP 側Modem 完成PPP 協商流程，隨后向AP 側操作系統返回一個響應，確認PDP 激活是否成功；

8.AP 在空閑命令通道上向CP 發送AT 消息3，來讀取CP 從網絡獲得的IPv6

地址；

9.CP 給AP 返回一個響應，包含從GGSN 申請到的IPv6地址。AP收到GGSN 產生的IPv6地址，從中提取出接口標識并存儲。AP要用此接口標識來建立其鏈路。AP忽略在激活PDP 上下文接受中收到的IPv6地址中包含的前綴；

10.AP 給GGSN 發送“Router Solicitation message”來激活路由器廣播消息的發送；

11.GGSN 向AP 發送“Router Advertisement message”，其中包含步驟5相同的前綴。在AP 收到路由器廣播消息后，AP通過步驟9收到的接口標識或本地生成的接口標識與路由器廣播收到的前綴，構造出完整IPv6地址。

3.2 按需PDP 激活

按需PDP 激活是針對3GPP R8以前的終端，雙棧終端通過設置雙棧APN，終端通過該APN 激活PS 域業務時，終端根據業務所訪問的目的服務器決定做哪種類型的PDP 激活。

如果業務已指明訪問的是IPv4、IPv6地址，則終端應對應的進行IPv4類型的PDP 激活、IPv6類型的PDP 激活。如果業務訪問的是域名，則先進行IPv6類型的PDP 激活。

IPv6 PDP 成功激活獲得IPv6地址后，對要訪問的域名做DNS 解析。如果解析結果業務具有IPv6地址，那么就可以正常訪問；如果解析結果沒有IPv6地址，則終端發起IPv4類型的PDP 激活消息，并獲得IPv4地址，然后重新進行服務器端地址解析，或者從之前的地址解析結果中尋找IPv4地址，如果解析成功或者從之前的地址解析結果中找到IPv4地址，那么就可以進行業務訪問，否則業務訪問失敗，見圖2。

圖2 按需PDP 激活流程圖

????

3.3 PNAT

PNAT（Prefix based NAT）是基于主機的IPv6過渡技術，目的是達到部署IPv6的同時，保證傳統IPv4應用程序在IPv4和IPv6網絡能夠正常通信，做到對應用程序透明無感知。這不僅大大降低了網絡IPv6升級而帶來的對業務的影響和沖擊，而且通過網絡技術手段促進了IPv6端到端業務提供產業鏈的形成，可以大大加速IPv6過渡進程。

PNAT 技術是在充分考慮IPv6過渡階段大量IPv4業務升級改造難、IPv6產業推動阻力大等問題，結合了移動互聯網大力發展的趨勢和移動用戶永遠在線的需求，實現不影響應用的前提下，通過創新的網絡側機制來滿足IPv4和IPv6網絡之間自由通信的能力。其核心設計理念主要體現在三個方面：首先，PNAT目標是要部署真正的IPv6網絡，通過為每一個移動互聯網終端配置一個獨有的IPv6地址標識，實現了網絡中端對端地址可達，從而促進了新業務的發明和推廣；其次，通過PNAT 部署來加速業務流量從IPv4向IPv6遷移，增強業務對IPv6網絡的附著性和依賴性，從技術上加快網絡向IPv6的邁進步伐；最后，PNAT的設計也充分借鑒了2G 網絡到3G 網絡的成功經驗，考慮IPv4/IPv6共存的多種可能性，實現對IPv4業務的兼容。

PNAT 可適用于多種IPv6應用場景，主要支持的IPv6過渡場景如圖3所示。其中，包括PNAT 主機和PNAT64網關。PNAT主機將支持主機翻譯功能，從而能使位于雙棧主機上的IPv4程序能夠通過IPv6或IPv4網絡來與IPv4或IPv6通信對端進行通信。其主機翻譯功能可包括兩種模式：Socket API翻譯和包頭翻譯。PNAT64網關連接IPv6和IPv4網絡，在PNAT464場景下，用于IPv6和IPv4報文的翻譯。對于目的地址，PNAT網關直接去掉其WKP 前綴而獲得對應的IPv4地址；對于源地址，PNAT網關去掉LIR 前綴而得到對應的IPv4地址。

PNAT場景一：4-6-4PNAT場景二：4-6

圖3 PNAT應用場景

PNAT 作為一個開放的新型IPv6過渡技術，已經在IETF、3GPP 等國際標準化組織中做了積極推進。在IETF，PNAT 主要在Behave 工作組進行標準化推動，目前基于主機翻譯的需求及方案取得了廣泛共識。在3GPP SA2，成立了研究移動網絡IPv6 演進的Study Item，PNAT作為一種移動網絡解決方案也受到了業界的廣泛關注。

與PNAT 標準化進程并行，PNAT 還進行了原型系統開發，來推動PNAT 的產業化進程。目前，PNAT已經實現了在CNGI（China Next Generation Internet）超高清流媒體業務演示中進行部署和試驗。并在該演示中，用于接收超高清流媒體業務的機頂盒軟件只支持IPv4，增加了PNAT 模塊后，機頂盒可以通過CNGI 的IPv6骨干網絡和位于CNGI 網絡邊緣的PNAT64網關與位于IPv4網絡中的超高流媒體服務器進行通信。超高清流媒體的碼流速率高達每用戶50Mbps，在PNAT 模塊加載后，機頂盒的性能沒有受到任何影響，各項業務功能正常，取得了良好的演示和試驗效果。

3.4 PDCP 頭壓縮技術

由于IPv6數據包的包頭相對于IPv4來講要大得多，因此對于IPv6來講減少包頭開銷就顯得十分重要了。PDCP頭壓縮技術對于IPv6網絡，尤其是當網絡中小數據量包很多的時候是非常重要的。

PDCP 頭壓縮技術，能夠有效減少包頭開銷，特定環境下可以提高帶寬、時延及信道收益。但是，它也有著它的不足。他需要對每個IP 包頭進行處理，延長了數據交付時間、增加了相關單元的負荷；高度依賴于底層鏈路的傳輸質量；并且一定程度上限制了包發送和接收的順序；對于大數據量的包，頭壓縮所帶來的收益不明顯；對于傳輸速率高的鏈路，頭壓縮的必要性不明顯；對于實時性要求不高的應用，頭壓縮的必要性不明顯。

那么，為什么PDCP 頭壓縮技術能有如此優秀的頭壓縮能力呢？因?yàn)椋瑢?duì)于同一數據包流(packet stream)來講，其中的各IP 包具有相同/相近的域，另外部分信息域呈現有規律的變化，只有同一數據包流IP 包的少數信息域隨機變化。所以，PDCP頭壓縮協議，通過發送完整的包頭信息或某些關鍵信息域可以建立壓縮端/解壓端間的上下文(context）；上下文建立成功后，省略掉IP 包中恒定不變及可以重新推算的信息域；并在確定其變化規律后，省略IP 包中有規律變化的信息；只原樣照傳隨機變化的信息。

PDCP 針對不同類型的包文將采用不同的協議和流程。對于TCP/IP、non TCP/IP報文采用RFC2507協議（包壓縮流程參見圖4、圖5）；對于RTP/UDP、non RTP/UDP報文采用RFC3095協議（包壓縮流程參見圖6）。

?

圖4??RFC2507?TCP/IP包壓縮流程

?

?

圖5??RFC2507?non ‐TCP/IP包壓縮流程

?

?

圖6??RFC3095壓縮流程?

?

四、 總結

?

在IPv4和IPv6 長期共存的漫長歲月里，終端對IPv6 的支持以及良好的用戶體驗是推廣IPv6的關鍵點之一。不同的網絡部署方案會直接影響終端的設計和實現，網絡的復雜性要求終端具有更大的兼容性，良好的用戶體驗又要做到用戶對IP 地址類型的無感知，所有這些都給終端的IPv6設計帶來了很多的難點和更大的挑戰。我們只有不斷地用創新的思路解決這些實際的問題，并時刻從用戶（注：此處的用戶是指對技術一無所知的用戶）的角度思考問題，才能推動IPv6終端技術不斷走向成熟。

?
