第34卷第4期 電 子 與 信 息 學 報 Vol.34No.4 201

第34卷第4期 電 子 與 信 息 學 報 Vol.34No.4 2012年4月 Journal of Electronics & Information Technology Apr. 2012

基于6LoWPAN 的物聯網尋址策略研究

王義君 錢志鴻 王 雪 孫大洋

(吉林大學通信工程學院 長春 130012)

摘 要：在6LoWPAN (IPv6 over Low-power Wireless Personal Area Network)的基礎上，該文提出應用于物聯網

的尋址策略，實現基于IEEE 802.15.4協議的底層異構網絡與互聯網的實時通信。尋址策略包括IPv6地址自動配

置和報頭壓縮。采用的分層地址自動配置策略，首先在底層網絡內部允許節點使用16位短地址導出的鏈路本地地

址進行數據分組傳輸，該鏈路本地地址需通過執行基于分簇的重復地址檢測機制保證唯一性；其次，每個底層網絡

中的Sink 節點通過上層IP 路由器獲取全球路由前綴，并與接口標識符相結合，形成Sink 節點的全球地址，實現

底層網絡與互聯網的數據交換。同時，通過在報頭壓縮編碼中植入鏈路本地地址和全球地址控制位，提出了一種適

用于物聯網應用的報頭壓縮方案IIPHC (IoTs IPv6 Header Compression)。如果地址類型為鏈路本地地址，則采用

簡單靈活的IIPHC1方案，如果地址類型為全球地址，則采用相對復雜但有效的IIPHC2方案。仿真及測試結果表

明，基于6LoWPAN 的物聯網尋址策略在網絡開銷、時延、吞吐量、能耗等性能方面存在一定的優越性。

關鍵詞：物聯網；底層網絡；6LoWPAN (IPv6 over Low-power Wireless Personal Area Network)；地址自動配置；報頭壓縮

中圖分類號：TN915 文獻標識碼： A 文章編號：1009-5896(2012)04-0763-07 DOI : 10.3724/SP.J.1146.2011.01368 *

Addressing Scheme for Internet of Things Based on IPv6 over

Low-power Wireless Personal Area Network (6LoWPAN)

Wang Yi-jun Qian Zhi-hong Wang Xue Sun Da-yang

(College of Communication Engineering, Jilin University, Changchun 130012, China)

Abstract : Addressing scheme for Internet of Things (IoTs) is proposed based on IPv6 over Low-power Wireless Personal Area Networks (6LoWPAN), for the real-time communication between Internet and underlying heterogeneous networks based on IEEE 802.15.4. Addressing scheme includes IPv6 address autoconfiguration and head compression. Hierarchical address autoconfiguration firstly allow nodes use link local address, which is derived by 16-bit short address, for transmitting data packets within WPAN, meanwhile, this link local address needs to ensure the uniqueness of 16-bit short address by performing duplicate address detection based on clustering. Secondly, all the sink nodes in underlying networks form global address by obtaining global address prefix, which combine with interface identifier, and achieve data exchange between Internet and the underlying networks. Simultaneity, IoTs IPv6 Header Compression (IIPHC) is proposed by embedding G/L bit in head compression encoding. For the link local address, simple IIPHC1 program is used. For the global address, IIPHC2 that is relatively complex but effective program is used. The simulation result indicates that addressing scheme have an improvement in networks overhead, latency, throughput and energy consumption.

Key words: Internet of Things (IoTs); Underlying heterogeneous networks; IPv6 over Low-power Wireless Personal Area Network (6LoWPAN); Address autoconfiguration; Head compression

1 引言

物聯網(Internet of Things, IoTs)包含如下兩層

涵義：(1)互聯網是物聯網的核心和基礎，物聯網必2011-12-23收到，2012-02-01改回

國家自然科學基金(61071073)和教育部高等學校博士學科點專項科

研基金(20090061110043)資助課題

*通信作者：錢志鴻 dr.qzh@163.com 須在互聯網的基礎上進行延伸和擴展；(2)終端用戶延伸和擴展到了所有物品與物品之間，可以使它們之間進行信息交換和通信。國際電信聯盟將射頻識別技術(Radio Frequency IDentification, RFID)[1,2]、傳感器技術、納米技術、智能嵌入式技術列為物聯網的關鍵技術。當前階段，物聯網所要解決的關鍵問題之一是底層異構網絡與互聯網的相互融合[3]。IEEE 802.15.4通信協議是短距離無線通信標準，相

764 電 子 與 信 息 學 報 第34卷

對于藍牙技術[4]而言，更適用于物聯網底層異構網絡設備間的通信。IPv6是下一代互聯網網絡層的主導技術，在地址空間、報文格式、安全性方面具有較大的優勢。6LoWPAN(IPv6 over Low-power 時，當網內傳感器節點數量增加時，傳遞DAD 消息的范圍隨之增大，網絡開銷也會大幅度增加。其次，每一種鏈路層協議都會規定幀的數據部分的長

最大傳送單元MTU(Maximum Transfer 度上限

Wireless Personal Area Networks)技術通過在網絡層和數據鏈路層之間引入適配層[5]，實現基于IEEE 802.15.4通信協議的底層網絡與基于IPv6協議的互聯網的相互融合，適配層主要完成接入過程中的以下功能：(1)為了高效傳輸對IPv6數據包進行分片與重組；(2)網絡地址自動配置；(3)為了降低IPv6開銷對IPv6分組進行報頭壓縮；(4)有效路由算法。其中，網絡地址自動配置以及IPv6報頭壓縮兩類功能，對于識別接入物聯網的每個終端節點，使節點間能夠相互進行資源共享和信息交換具有最為重要的意義，因此本文圍繞以上兩個方面，在6LoWPAN 適配層的基礎上，實現了物聯網中基于IEEE 802.15.4通信協議的底層異構網絡與基于IPv6協議的互聯網的統一尋址，保證了物聯網時代網絡層向傳輸層提供靈活簡單、無連接、滿足QoS 需求的數據報服務[6,7]。

2 研究背景

6LoWPAN 協議基本功能是實現基于IEEE 802.15.4通信協議的底層網絡與基于IPv6協議的互

聯網相互無縫鏈接[8]，

從而為物聯網大規模應用提供實時可靠的網絡協議保證[9]，

但相關技術存在諸多挑戰。

首先，傳統的地址自動配置方案不適合于物聯網，主要有兩方面原因：(1)對于有線網絡來說，一個廣播消息可以達到鏈路中的所有節點，而物聯網中底層網絡通常采用無線傳輸方式，具有多跳路由的特點，而物聯網的底層網絡一般不存在帶有整個網絡信息的中心服務器，因此像DHCP(Dynamic Host Configuration Protocol)這樣的配置方案不適用于物聯網；(2)物聯網的底層網絡一般會受到能量的限制，而傳統的地址自動配置方案會給整個物聯網絡帶來較高的能量和帶寬消耗、通信延遲以及存儲空間的占用。所以，需要研究適用于物聯網的新的地址自動配置方案。文獻[10]提出利用三原色坐標和節點位置信息實現IPv6地址自動配置(IPv6 lightweight stateless Address Autoconfiguration for 6LoWPAN using Color Coordinators, CCAA)。相對于傳統方案而言，該方法的重復地址檢測(Duplicate Address Detection, DAD)開銷較小，但由于其需要通過協調器節點獲取地理位置信息，使其在硬件實現及擴展性上存在一定的限制，與此同

Unit) 。IEEE 802.15.4協議定義的MTU 為127 byte，除去必要的幀開銷外，留給MAC 幀載荷的長度約為81 byte，而IPv6分組最少為1280 byte，因此IEEE 802.15.4 MAC幀不能封裝完整的IPv6分組。而通過報頭壓縮技術可以提高數據傳輸效率和網絡資源利用率。RFC4944[11]中提出的HC1(Head Compression 1)報頭壓縮方案對于鏈路本地單播通信是十分有效的。但是，由于鏈路本地地址通常適用于局部協議交互，一般不用于應用層數據流，因此HC1的實際應用價值非常有限。IPHC [12](IPv6 Head Compression)方案選擇性的采用有狀態壓縮方式，并且利用上下文標識擴展位來增加后續編碼的策略，對于物聯網的底層網絡來說，系統開銷和軟件復雜度都會大幅度提升。

本文在6LoWPAN 基礎上提出一種適用于物聯網應用的尋址方案。尋址策略包括IPv6地址自動配置和報頭壓縮兩部分。分層地址自動配置策略，首先在底層網絡內部允許節點使用16 bit短地址導出的鏈路本地地址進行數據分組傳輸，并將該鏈路本地地址經過基于分簇的重復地址檢測保證唯一性；其次，每個底層網絡中的Sink 節點通過上層IP 路由器獲取全球地址路由前綴，并與自身的接口標識符相結合，形成Sink 節點的全球地址。同時，本文提出一種適用于物聯網應用的報頭壓縮方案IIPHC (IoTs IPv6 Header Compression)，通過在編碼中植入鏈路本地地址和全球地址控制位決定采用報頭壓縮方案的類型。

本文組織結構如下：本節介紹了在網絡尋址方面，基于6LoWPAN 的底層異絡與互聯網融合的相關研究背景及技術挑戰；第3節從地址自動配置和報頭壓縮兩個方面提出了基于6LoWPAN 的物聯網尋址策略；第4節對物聯網尋址策略進行了仿真及分析；第5節對本文的研究作出結論，總結全文。

3 物聯網尋址策略

3.1 地址自動配置

每個802.15.4設備都可以通過一個IEEE EUI- 64長地址或一個可分配的16 bit短地址作為該設備的鏈路層地址完成通信鏈接。為了使IPv6地址在物聯網絡中能夠保證唯一性以及降低底層網絡的通信開銷，本文采用分層地址自動配置策略：首先，在底層網絡內部允許節點使用16 bit短地址導出的鏈

第4期 王義君等： 基于6LoWPAN 的物聯網尋址策略研究 765

路本地地址進行數據分組傳輸，該鏈路本地地址需經過基于分簇的DAD 保證唯一性；其次，每個底層網絡中的Sink 節點通過上層IP 路由器獲取全球單播路由前綴，并與IEEE EUI-64地址計算出的接口標識符(ID)相結合，形成Sink 節點的全球單播地址，實現底層網絡與互聯網的數據交換。

(1)基于16 bit短地址的鏈路本地地址 通過在

物聯網底層網絡建立邏輯樹結構實現

16 bit短地址分配。當?shù)讓泳W(wǎng)絡中的某一節點允許一個有需求的新節點加入網絡時，它們之間形成父子關系，每個加入網絡的節點都會得到父節點為其分配的用于路由和數據傳輸?shù)?6 bit短地址。

Sink 節點首先根據需要規定3個參數：每個父

節點最多可以連接的子節點個數C m ，

子節點中最多可以連接的路由節點個數R m ，網絡的最大深度L m ，其中C m ≥R m 。Cskip(d ) 是網絡深度為d 的父節點為其子節點分配的地址之間的偏移量如式(1)所示。

???Cskip(d ) =?

1 C m (L m ?d ?1), =1R m ???L m ??1 C d ?1?m ?R m ?C m ?R m

(1) ??

1?R , 其它m 一個父節點的Cskip(d ) 為0時，不具備為其子節點分配地址的能力，Cskip(d ) 大于 0 時，則可以接受其它節點成為它的子節點，并且向子節點分配不同的地址。利用Cskip(d ) 作為偏移量，向網內子節點分配網絡地址。父節點為第1個與它連接的路由節點分配比自己大1的地址，后續與之連接的節點的地址之間都相隔偏移量Cskip(d ) ，以此類推為所有的節點分配16 bit短地址。假設父節點的地址為A parent ，對于它的第n 個子節點，地址分配公式如式(2)所示：

A n =A parent Cskip(d ) ?(n ?1) 1, 1≤n ≤R m (2) 為了避免分配的16 bit短地址在網絡中的重復使用，需要利用DAD 確定地址的唯一性。本文通過分簇方式執行DAD ，確定地址的唯一性。在網絡建立過程中，以Sink 節點為根節點建立虛擬邏輯樹結構，其深度L =0。從根節點開始，已經存在的網絡節點作為后續加入節點的父節點建立分簇，使邏輯樹結構不斷壯大，虛擬邏輯樹結構如圖1所示。通過虛擬邏輯樹結構，待分配節點只需與本簇內的節點交換信息，減少了DAD 過程中信息交換次數及網絡通信范圍。

當節點獲取16 bit短地址并確定唯一性后，通過步驟將其轉換為48 bit的標準MAC 地址，然后利用該48 bit標準MAC 地址再通過步驟得到自動配置的IPv6地址的接口ID ：

圖1 DAD虛擬邏輯樹結構

(a)首先最左邊的32 bit利用源節點的PAN ID和后加入的16 bit零形成，其次該32 bit域與源節點的16 bit短地址相結合，形成一個48 bit的標準MAC 地址，結構如圖2所示。

圖2 48 bit標準MAC 地址

(b)在上述48 bit MAC地址的中間插入一段16 bit 的編碼FFFE ，轉換成IPv6地址的64 bit接口ID ，結構如圖3所示。

圖3 16 bit短地址轉換格式

當一個新節點需要加入網絡時，該節點需要接口標識符以及鏈路本地地址前綴創建一個鏈路本地地址。如圖4所示，假設節點K 的16 bit短地址為ABCD, PAN標識為0014，那么當其與網絡節點H 建立連接后，通過16 bit短地址得到標準的48 bit MAC 地址0014：0000：ABCD ，通過插入編碼FFFE 可得到節點K 的EUI-64地址0214：00FF ：FE00：

圖4 鏈路本地地址形成過程

766 電 子 與 信 息 學 報 第34卷

ABCD ，即為該節點的接口標識符。同時，將節點K 的16 bit短地址通過節點H 報告給信標節點S ，信標節點S 將該16 bit短地址加入到路由表中，然后在接口標識符前加上鏈路本地地址前綴FE80：：/64，即得到一個完整的鏈路本地地址FE80：：0214：00FF ：FE00：ABCD 。

(2)基于IEEE EUI-64地址的全球地址 對于64 bit長地址來說，其64 bit的擴展標識符構成了IPv6地址的接口標識符。所以定義64 bit長地址轉換為IPv6地址的結構如圖5所示。下面通過Sink 節點接收路由通告的全球地址前綴，結合IEEE EUI-64地址轉換為接口標識符形成一個全球地址的方式說明整個全球地址自動配置過程。

圖5 64 bit長地址轉換格式

如圖6所示，為了生成全球地址，必須要獲取全球路由前綴。Sink 節點S 為獲取全球路由前綴，需要向與其相鄰的IP 路由節點P 發出路由請求RS (Router Solicitation)，該RS 消息的源地址是Sink 節點S 的鏈路本地地址，目的地址是IP 路由節點P 的組播地址。IP 路由節點P 接收到RS 消息后，會向S 返回一個路由通告RA(Router Advertisement)，該RA 消息的源地址是IP 路由節點P 的IPv6地址，目的地址是Sink 節點S 的鏈路本地地址，同時該RA 消息的選項字段會給出全球路由前綴。Sink 節點S 獲取全球路由前綴后，與接口標識符結合形成全球IPv6地址。當Sink 節點獲取全球路由前綴后，網內節點可以通過上述方式向Sink 節點發出請求，Sink 節點再將前綴信息傳遞給網內節點，使網內節點獲取全球地址并接入互聯網。至此，整個物聯網底層網絡節點的地址自動配置過程全部完成，本文將其稱之為物聯網地址自動配置方案(Internet Of Things Address Autoconfiguration, IOTAA)。 3.2 報頭壓縮

由于HC1和IPHC 方案在物聯網應用中均存在著不足，所以本文在上述兩種方案的基礎上提出一種適用于物聯網應用的報頭壓縮方案IIPHC 。該方案通過在編碼中植入鏈路本地地址和全球地址控制位決定采用報頭壓縮方案的類型。如果地址類型為鏈路本地地址，則采用簡單靈活的IIPHC1方案，如果地址類型為全球地址，則采用相對復雜但有效

圖6 路由請求及路由通告

的IIPHC2方案。IIPHC 壓縮方案的基本報頭結構如圖7所示，標識位和IIPHC 編碼位構成了IPv6報頭壓縮的基本編碼格式。

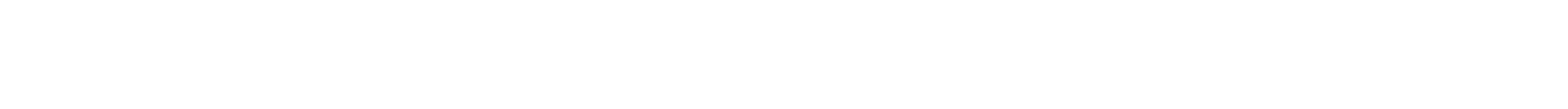

圖7 IIPHC基本報頭結構

(1)IIPHC1方案 通過在標識位中植入GL 位對地址類型進行判斷，當?shù)刂奉愋蜑殒溌繁镜氐刂窌r(shí)，執行IIPHC1壓縮方案，具體編碼格式如圖8所示。

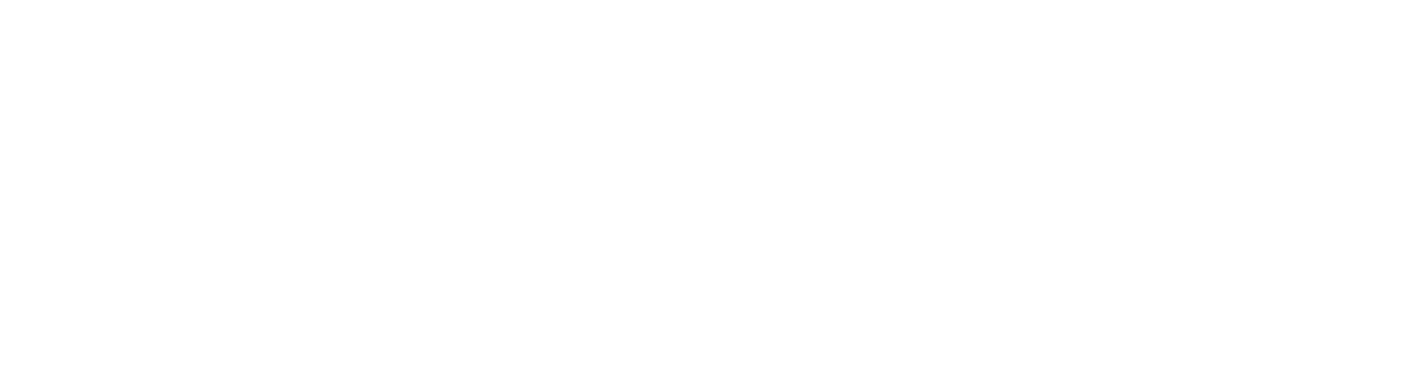

圖8 IIPHC1編碼格式

字段含義如下：

(a)0110：表示地址類型為IPv6地址，與GL 位共同標識需要壓縮的地址類型。

(b)GL(Global/Local)：全球/鏈路本地地址標識位。本方案中GL=1，表示地址類型為鏈路本地地址。

(c)TF(Traffic Class/Flow Label)：業務流類別及流標簽壓縮位。由于8 bit的IPv6業務流類別字段由2 bit的ECN(Explicit Congestion Notification)字段和6 bit的DSCP(Differentiated Services Code Point) 字段組成，所以將TF 的編碼作如下定義：

00：業務流類別和流標簽保持默認值；

01：ECN 和流標簽保持默認值，DSCP 省略； 10：業務流類別保持默認值，流標簽省略； 11：業務流類別和流標簽均省略。

第4期 王義君等： 基于6LoWPAN 的物聯網尋址策略研究 767

(d)SA(Source Address)：源地址壓縮位。 00：地址前綴和接口標識符均不壓縮； 01：地址前綴不壓縮，接口標識符壓縮； 10：地址前綴壓縮，接口標識符不壓縮； 11：地址前綴和接口標識符均壓縮。

(e)DA(Destination Addresses)：目的地址壓縮位。

00：地址前綴和接口標識符均不壓縮； 01：地址前綴不壓縮，接口標識符壓縮； 10：地址前綴壓縮，接口標識符不壓縮； 11：地址前綴和接口標識符均壓縮。 (f)NH(Next Head)：下一報頭壓縮位。 0：8 bit下一報頭字段不壓縮；

1：8 bit下一報頭字段壓縮，并且采用相關的下一報頭壓縮算法；

(g)HL(Hop Limit)：跳極限壓縮位。 0：跳極限字段不壓縮；

1：跳極限字段壓縮并且跳極限的最大值為64。 (2) IIPHC2方案 鏈路本地地址的傳播范圍具有一定的局限性，而全球地址需要更大范圍的消息轉發才能獲取全球路由前綴，因此其報頭壓縮方案必須更加靈活有效，這樣才能在降低報頭開銷的同時，保證地址信息的完備性?；诖?，當?shù)刂奉愋蜑槿虻刂窌r(shí)，本文放棄了IPHC 中的有狀態壓縮模式，整個壓縮過程無論源地址、目的地址還是中繼節點的地址都通過無狀態壓縮的方法進行壓縮，因?yàn)檫@樣更符合物聯網底層網絡的實際應用環境，降低了報頭壓縮和地址自動配置的設計復雜性。IIPHC2具體編碼格式如圖9所示。

圖9 IIPHC2編碼格式

IIPHC2編碼格式的部分字段含義與IIPHC1方案中的相同。因此，現將IIPHC2中區別于IIPHC1的字段含義描述如下：

(a)GL(Global/Local)：全球/鏈路本地地址標識位。本方案中GL=0，表示地址類型為全球地址。

(b)HL(Hop Limit)：跳極限壓縮位。 00：跳極限字段不壓縮；

01：跳極限字段壓縮并且跳極限的最大值為1; 10：跳極限字段壓縮并且跳極限的最大值為64; 11：跳極限字段壓縮并且跳極限的最大值為255。

(c)SMID(Shared Message IDentifier)：共享消息標識壓縮位。為了可以充分利用物聯網絡中大量的共享消息資源，在共享消息的幫助下獲取相關信息，壓縮冗余報頭結構，本文在IIPHC2中引入了SMID 編碼位。

00：源地址鄰居消息共享。在同一個虛擬簇下通過鄰居消息獲取源地址前綴；

01：目的地址鄰居消息共享。在同一個虛擬簇下通過鄰居消息獲取目的地址前綴；

10：源地址路由消息共享。利用鏈路封裝報頭獲取源地址接口標識符；

11：目的地址路由消息共享。利用鏈路封裝報頭獲取目的地址接口標識符。

(d)SAM(Source Address Mode)：源地址模式壓縮位。

00：源地址不壓縮，長度為128 bit；

01：壓縮源地址前綴，剩余長度為64 bit； 10：壓縮源地址前綴及部分接口標識符，僅保留16 bit短地址，剩余長度為16 bit；

11：源地址完全省略，相關地址信息完全由共享消息計算得出，剩余長度為0 bit。

(e)M(Multicast)：目的地址類型標識位。0：目的地址是單播地址；1：目的地址是組播地址。

(f)DAM(Destination Address Mode)：目的地址模式壓縮位。當M=0時，DAM 與SAM 的編碼方式相同，當M=1時，壓縮字段含義如下：

00：目的地址不壓縮，長度為128 bit；

01：依據組標識符的范圍，目的地址壓縮長度為48 bit；

10：依據組標識符的范圍，目的地址壓縮長度為32 bit；

11：依據組標識符的范圍，目的地址壓縮長度為8 bit。

4 仿真及測試

通過C 編譯6LoWPAN 模塊，并將其嵌入到OMNeT 仿真軟件的Mobility Framework(MF)模塊中，MF 模塊包含IEEE 802.15.4協議，仿真最大數據報大小為90 byte，網絡范圍為40 m×40 m，數據流類型為CBR ，仿真時間為30 min。

(1)地址自動配置仿真實驗 通過網絡開銷和時間延遲兩個性能指標來驗證IOTAA 方案的有效性。

對于網絡開銷而言，在仿真平臺上對IOTAA,

CCAA [10]和Strong DAD[13]進行仿真實驗。

本文所采用的網絡開銷衡量標準并不是執行該方案時系統消

768 電 子 與 信 息 學 報 第34卷

耗了多少能量，而是通過隨著節點數的增加，執行該方案所產生的消息包數量來衡量的。圖10比較了3種方案的網絡開銷：Strong DAD方案中，當?shù)讓泳W(wǎng)絡節點數量增加時，每個節點隨機選取地址發生沖突的概率也隨之增加，需要通過更多的消息包轉發來緩解地址沖突帶來的影響，所以其產生的消息包數量成指數增長；CCAA 方案由于利用三原色坐標和節點位置信息實現IPv6地址自動配置，同Strong DAD方案相比取得了很大程度的改進；而IOTAA 在60個節點的情況下所產生的消息包數量在200個以內，一方面是因?yàn)樵贗OTAA 的重復地址檢測過程中采用虛擬的邏輯樹結構減少了鄰居請求消息的轉發范圍，另一方面是因?yàn)檎麄€(gè)網絡中并不是所有網絡節點都需要獲得IPv6全球路由前綴進行數據轉發和通信，所以取得了優于Strong DAD和CCAA 的良好效果。

對于時間延遲，本文采用隨著節點數的增加，不同數量網內節點在仿真平臺上執行3次IOTAA 方案所需要的平均時間來衡量。如圖11所示，縱坐 標表示執行該方案所產生的時間間隔(設定1個時間間隔的大小為100 ms)，執行IOTAA 方案最多需要消耗1.8 s的時間，最少僅需要幾百毫秒，而傳統地址自動配置方案至少需要3 s以上的時間延遲才能完成，因此，IOTAA 方案在時間延遲方面取得了約1 s的改進，提高了底層網絡的時間同步精度。

(2)報頭壓縮仿真實驗 利用系統吞吐量和RTT(Round-Trip Time)兩個性能指標來驗證IIPHC 方案的有效性。

在系統吞吐量方面，將本文提出的IIPHC 方案與HC1方案和IPHC 方案進行了對比。圖12顯示了隨著數據負載的增加，3種壓縮方案的系統平均吞吐量。由圖12可以看出，因?yàn)镮IPHC 方案通過判別壓縮地址類型采用混合的報頭壓縮方案，所以經過IIPHC 方案壓縮后的數據負載同HC1和IPHC 方案相比，在吞吐量方面取得了約30～60的改進，這也正是IIPHC 壓縮方案的重要優勢之一。

圖10 地址自動配置網絡開銷 圖11 地址自動配置時間延遲 圖12 報頭壓縮吞吐量比較

在RTT 方面，通過與HC1和IPHC 進行比較，驗證了IIPHC 方案在往返延遲時間上的有效性。由表1可以看出，IIPHC 在平均往返延遲時間和標準偏差方面所用的時間更少。相對于HC1和IPHC 來說，執行IIPHC 方案需要的RTT 分別降低了約50和25，這樣的仿真結果證明了執行IIPHC 方案節省了節點存儲空間、降低了系統網絡開銷，與此同時，反映了吞吐量性能指標提升的正確性。

(3)尋址策略能量消耗仿真實驗 通過將本文提出的尋址策略IOTAA IIPHC與另外兩種組合的

表1 RTT對比數據(s)

HC1 IPHC IIPHC

最大RTT 1.19 1.07 1.10

最小RTT 0.08 0.06 0.01

平均RTT 0.16 0.08 0.06

標準偏差0.07 0.06 0.04

尋址策略Strong DAD HC1和CCAA IPHC進行對比仿真實驗，驗證了本文提出的尋址策略在節點傳輸IPv6分組過程中的能量有效性。由圖13可以看出，隨著數據負載字節數的不斷增加，本文提出的尋址策略能量消耗呈線性增長，但是其始終維持在10?1 mJ的量級上，即使傳輸負載達到最大90 byte ，能量消耗依然會保持在1 mJ以內。而

圖13 尋址策略能量比較

第4期 王義君等： 基于6LoWPAN 的物聯網尋址策略研究 769

StrongDAD HC1和CCAA IPHC尋址策略隨著數據負載的增加，能量消耗明顯高于本文提出的尋址策略，因此改進的尋址策略降低了網絡能量消耗，為物聯網底層網絡的大規模應用奠定了能量基礎。

5 結束語

本文在6LoWPAN 的基礎上，分析了IPv6地址應用于未來物聯網存在的技術挑戰，提出了適用于底層網絡向物聯網擴展的尋址策略。物聯網尋址最重要的兩個方面是實現底層網絡節點IPv6地址的自動配置以及地址的報頭壓縮，本文針對這兩個方面給出了有效的解決方案，使網絡層向上對傳輸層提供簡單靈活、無連接、盡最大努力交付的可靠分組服務，使MAC 層向下不必考慮物理層如何實現位傳輸?shù)募?xì)節。通過仿真實驗證明該尋址策略對于未來物聯網應用具有有效融合異構網絡、降低系統能耗、增加網絡吞吐量以及保證系統實時性等特點。但是，物聯網的大規模應用還存在許多不確定因素，相關技術環節有待突破。在上述工作的基礎上，下一步工作目標主要集中在物聯網絡時間同步以及泛在網絡協議研究。

參 考 文 獻

[1]

Welbourne E, Battle L, Cole G, et al.. Building the internet of things using RFID: the RFID ecosystem experience[J]. IEEE Internet Computing, 2009, 13(3): 48-55. [2]

王雪, 錢志鴻, 胡正超, 等. 基于二叉樹的RFID 防碰撞算法的研究[J]. 通信學報, 2010, 31(6): 49-57.

Wang Xue, Qian Zhi-hong, Hu Zheng-chao, et al.. Research on RFID anti-collision algorithms based on binary tree[J]. Journal on Communications, 2010, 31(6): 49-57. [3]

Wu Miao, Lu Ting-jie, Ling Fei-yang, et al.. Research on the architecture of Internet of Things[C]. Proceedings of 2010 third International Conference on Advanced Computer Theory and Engineering, Chengdu, China, Aug. 20-22, 2010, 5: 484-487. [4]

錢志鴻, 郭雨齊, 侯金鳳, 等. 基于信道轉換的藍牙微微網之間同頻干擾抑制方法[J]. 電子與信息學報, 2011, 33(12): 2995-3001.

Qian Zhi-hong, Guo Yu-qi, Hou Jin-feng, et al.. Co-channel interference suppression method based on channel switching for Bluetooth piconets[J]. Journal of Electronics & Information Technology, 2011, 33(12): 2995-3001. [5]

Evdokimov S, Fabian B, Kunz S, et al.. Comparison of discovery service architectures for the Internet of Things[C]. SUTC 2010 IEEE International Conference on Sensor Networks, Ubiquitous, and Trustworthy Computing, UMC

2010 IEEE International Workshop on Ubiquitous and Mobile Computing, Hyatt Regency Newport Beach, California, USA, June 7, 2010: 237-244. [6]

朱洪波, 楊龍祥, 于全. 物聯網的技術思想與應用策略研究[J]. 通信學報, 2010, 31(6): 2-9.

Zhu Hong-bo, Yang Long-xiang, and Yu Quan. Investigation of Technical thought and application strategy for the Internet of Things[J]. Journal on Communications, 2010, 31(6): 2-9. [7]

張福生. 物聯網

開啟全新生活的智能時代[M]. 山西 : 山

西人民出版社, 2010: 119-174.

Zhang Fu-sheng. Internet of Things.1[M]. Shanxi: Shanxi People’s Press, 2010: 119-174. [8]

Mazzer Y and Tourancheau B. Comparisons of 6LoWPAN Implementations on Wireless Sensor Networks[C]. 2009 Third International Conference on Sensor Technologies and Applications, Athens/Glyfada, Greece, June 18-23, 2009: 689-692. [9]

Jara A J, Zamora M A, and Skarmeta A F G. An architecture based on Internet of Things to support mobility and security in medical environments[C]. 2010 Seventh IEEE Consumer Communications and Networking Conference, Las Vegas, Nevada, USA, Jan 9-12, 2010: 1-5.

[10] Shin H, Tlipov E, and Hojung C. IPv6 lightweight stateless

address autoconfiguration for 6LoWPAN using color coordinators[C]. Proceedings of the 2009 IEEE International Conference on Pervasive Computing and Communications, Washington, USA, 2009: 1-9.

[11] Montenegro G, Kushalnagar N, and Hui J. Transmission of

IPv6 packets over IEEE802.15.4 networks[S]. IETF RFC 4944, 2007.

[12] Hui J and Thubert P. Compression format for IPv6

datagrams over IEEE 802.15.4-based networks[S]. IETF RFC 6282, 2011.

[13] Perkins C, Malinen J, Wakikawa R, et al.. IP address

autoconfiguration for Ad hoc networks[S]. IETF draft, 2001.
