杭州華三分布式雙活數據中心解決方案

前言

2

分布式雙活數據中心大二層網絡設計

在分布式數據中心解決方案中，為了實現跨中心計算資源的動態調配，一般采用虛擬機遷移技術（H3C DRS，VMWare VMotion），同時采用服務器高可靠性集群計算實現跨數據中心的應用級容災，這兩種應用場景統稱為“分布式數據中心（Distributed Data Center）部署方式”，其特點是一個應用系統在IP 地址不變的情況下可以在不同數據中心對外提供服務，但同一時段此應用只出現在一個數據中心，數據中心的訪問用戶不感知這種變化。虛擬化從根本上改變了數據中心網絡架構的需求，最重要的一點就是，虛擬化引入了虛擬機動態遷移技術，從而要求網絡支持大范圍的二層域，大二層網絡技術應運而生，以幫助解決二層網絡的擴展。

成本高，同時MPLS 網絡配置復雜，同時也需要設計STP 域隔離及VRRP 報文隔離，維護困難，隨著二層域的擴大，廣播域擴展到多個中心。

○ 基于IP 網絡的VLL Over GRE或VPLS Over GRE方案與

基于MPLS 網絡的VLL 或VPLS 技術的區別僅僅是承載網變?yōu)镮P 網絡，其他設計完全一樣，所以也面臨同樣的設計及運維問題。

H3C 新一代大二層網絡設計

針對傳統數據中心二層網絡擴展技術面臨的問題，H3C 推出了一種新型的大二層擴展技術EVI （Ethernet Virtual Interconnection ），他是一種MAC Over IP的二層互聯技術，承載在現有的IP 網絡之上，適應性強，價格低廉，同時針對數據中心大二層擴展面臨的問題，做了針對性的設計，能夠天然解決傳統大二層網絡擴展帶來的各種問題，并對ARP 泛洪等應用進行了優化，且配置部署非常簡單，EVI 典型組網方案如下：

圖2 雙活數據中心大二層網絡

傳統大二層網絡設計所面臨的問題

傳統大二層擴展技術包括裸光纖二層互聯技術、基于MPLS 網絡的VLL 或VPLS 技術，基于IP 網絡的VLL Over GRE或VPLS Over GRE方案（具體設計見IP 領航數據中心特刊《數據中心間二層互聯》），通過特殊的配置和手段，這三種技術都能夠?qū)崿F(xiàn)數據中心二層互聯并且能夠解決端到端的環路問題，但是部署起來也面臨非常大的問題：

○ 基于裸光纖的二層互聯技術前提要求必須有裸光纖資

圖3 EVI典型組網

EVI 部署時，為了不影響現有數據中心網絡，同時由于跨中二層信息交互比較頻繁，所以一般情況是在數據中心匯集設備上旁掛兩臺（不考慮冗余也可以是一臺）EVI 設備進行EVI 互聯，當數據中心站點EVI 設備上線時，原有的EVI 節點不需要做任何改變就能夠自動完成所有EVI 虛鏈路的建立，進而實現大二層網絡的擴展。

源，同時距離不得超過100KM ，使用成本高昂，STP 域隔離設計復雜，隨著二層域的擴大，廣播域擴展到多個中心。

○ 基于MPLS 網絡的VLL 或VPLS 技術，要求承載網為

MPLS 網絡，其中MPLS

網絡可以自建也可以是運營商提供，

3

基于DNS 發布業務的前端網絡雙活設計

當業務系統基于DNS 域名方式對外發布時，可通過動態DNS 可以實現訪問流量的智能分發調配無需增加廣域網開銷。該方案有兩個關鍵技術，一是“網關分離”，在本文前一章節有詳細說明，此處不再贅述。另一關鍵技術是“動態DNS 解析技術”，同一個虛機在不同數據中心通過NAT （由SLB 設備實現）呈現不同的服務IP 地址。GSLB 作為DNS 服務器，虛機的遷移事件可觸發vCenter 上的可執行腳本，遠程修改GSLB 上虛機對應的DNS 記錄，由此實現新上線用戶的三層路徑優化。

如圖6所示，數據中心1、數據中心2的服務器采用了VMware 虛擬化技術，vCenter 部署在數據中心1，網絡匯聚層實現二層互聯，兩個數據中心同時部署同一個網段的網關，網關IP 地址相同，虛機就近選擇本數據中心的網關進行三層流量轉發；匯聚層設備上旁掛主備方式部署的SLB 設備，匯聚于核心路由器間部署主備方式的防火墻；廣域網中部署了基于DNS 技術的GSLB 設備，客戶機端通過域名方式訪問數據中心的業務系統。當管理員通過數據中心1中的vCenter 將業務系統app.h3c.com 對應的虛擬機從數據中心1遷移至數據中心2時，當前已在線用戶的訪問流量不中斷（可以存在三層方案次優路徑），而新上線訪問app.h3c.com 的用戶選擇三層最優路徑訪問位于數據中心2的虛機。

○ 步驟3：SLB1設備對用戶A 的流量做NAT （地址轉

換），報文的源IP 被改為SLB1的接口地址IP-1地址，目的地址被改為虛機的真實地址VM-IP 。

○ 步驟4：虛機到用戶A 的回程報文的源IP 是VM-IP ，目

的IP 是SLB 的接口地址IP-1。由于虛擬機的網關指向匯聚交換機，從虛擬機到用戶A 的回程流量經匯聚交換機轉發到主SLB1上。

○ 步驟5：SLB1查會話表，將該IP 報文的源地址改為VIP-

1，將目的地址改為用戶A 的實際IP ，最后該IP 報文經核心廣域網轉發到用戶A 。

如圖7所示，某時刻，數據中心1的管理員在將app.h3c. com 對應的虛擬機通過vCenter 遷移至數據中心2，此時有兩個制約因素要求用戶A 訪問虛擬機的流量仍然將數據中心1作為訪問流量的入口：

圖7 虛擬機遷移后已上線用戶流量

由于用戶A 的終端設備（PC ）具有本地DNS 緩存，在DNS 緩存超時之前，用戶A 的終端仍然將app.h3c.com 解析成VIP-1。

由于從用戶A 的終端設備到提供app.h3c.com 業務的虛機

的訪問路徑上存在防火墻，且防火墻通常采用基于TCP/UDP狀態的會話檢查機制，所以對于已經上線的用戶A （防火墻上已建立用戶A 到虛機的會話表項），必須保證虛機遷移后，從用戶A 到虛機的訪問路徑仍然保持原有路徑（經過原

來的防火墻）。

上述限制條件意味著從用戶A 訪問app.h3c.com 的數據流在步驟2和步驟3會發生如下變化：

○ 步驟2：SLB1上經過NAT 處理后的報文被轉發至數據

圖6 基于DNS 發布業務雙活方案

如圖6所示，當app.h3c.com 對應的虛擬機運行在數據中心1時的流量如下：

○ 步驟1：某用戶A 希望訪問app.h3c.com ，其客戶機向本

中心1的匯聚交換機（有VM-1對應的直連網段路由），該匯聚交換機查ARP 表后，將報文發往與數據中心2的匯聚交換機相連的端口。數據中心2的匯聚交換機查MAC 表，完成最終轉發。

○ 步驟3：由于數據中心1的匯聚設備與數據中心2的匯

地部署的DNS 服務器發起查詢請求，通過迭代查詢，最終由作為權威DNS 服務器的GSLB 返回查詢結果：app.h3c.com 對應的IP 地址是數據中心1中的SLB1上配置的VIP_1。

○ 步驟2：用戶A 發起的流量經過核心廣域網的轉發來到

數據中心1的SLB 主設備上。

聚設備采用了網關分離部署方式，所以虛機到用戶A 的回程

5

報文首先發向數據中心2的本地網關（數據中心2的匯聚交換機）。數據中心2匯聚交換機與數據中心1匯聚交換機互聯的三層接口上已經學到SLB1接口地址IP-1對應的路由，所以回程報文經數據中心1匯聚交換機轉發后回到SLB1。

這種次優路徑流量不會一直存在，當用戶A 結束對app. h3c.com 的所有訪問流量后一段時間，本地DNS 緩存超時清空，用戶A 如果再次發起的TCP/UDP會話，則數據流將按照后文所述用戶B 的方式轉發。圖8是數據中心1的服務器管理員通過vCenter

將app.h3c.com 對應的虛擬機遷往數據中心2后，新上線用戶B 的流量路徑說明。

○ 步驟1：VMware vCenter 支持“基于事件觸發的腳

圖8 虛機遷移后新上線用戶的流量示意

了變化。

○ 步驟2：新上線的用戶B 希望訪問app.h3c.com ，其客戶

本技術”，用戶可以給vCenter 上發生的多種類型的事件（Event ）定義執行腳本（TCL/TK）。在本方案中，數據中心1的服務器管理員已經為app.h3c.com 對應虛擬機從數據中心1到數據中心2的動態遷移事件定義了一個執行腳本——“Telnet 到GSLB

上，將app.h3c.com 的DNS 解析改為VIP-2”。而修改之前，GSLB 上是將app.h3c.com 域名解析為VIP-1。因此，當app.h3c.com 對應虛機成功遷移到數據中心2時，GSLB 上對app.h3c.com 域名的解析也發生

端向本地配置的DNS 服務器發起查詢請求，通過一系列迭代查詢，最終由作為權威DNS 服務器的GSLB 返回查詢結果，app.h3c.com 對應的地址是數據中心2中的SLB2上配置的VIP_2

○ 步驟3、步驟4、步驟5、步驟6的過程與上文介紹的用

戶A 第一次訪問數據中心1時的流程相同。

6

服務器負載均衡與HA

技術

為了滿足高性能和高可靠性的服務需求，將多臺服務器通過網絡設備相連組成一個服務器集群，每臺服務器都提供相同或相似的網絡服務。服務器集群前端部署一臺SLB[2] 設備，負責根據已配置的均衡策略將用戶請求在服務器集群中分發，為用戶提供服務，并對服務器可用性進行維護。

服務器負載均衡可以工作在L4或L7模式下，一般采用L4模式。負載均衡的工作方式有以下兩種。

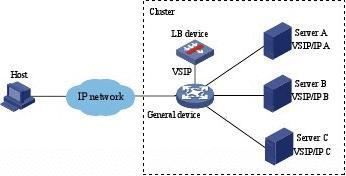

○ DR （Direct Routing）方式。（如圖9所示）負載均衡

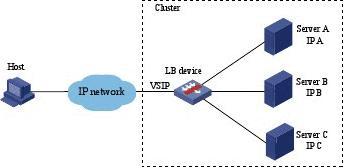

○ NAT 方式。（如圖10所示）組網更加靈活，后端服務

器可以位于不同的物理位置或不同的局域網內。客戶端將發往VSIP 的請求發送至服務器群前端的負載均衡設備，負載均衡設備上的虛服務接收客戶端請求，根據持續性功能、調度算法依次選擇真實服務器，再通過網絡地址轉換，用真實服務器地址重寫請求報文的目標地址后，將請求發送給選定的真實服務器；真實服務器的響應報文通過負載均衡設備時，報文的源地址被還原為虛服務的VSIP ，再返回給客戶，完成整個負載調度過程。

設備對數據流量優化時，采用旁掛方式部署，在此模式下只有客戶端的請求報文通過負載均衡設備，服務器的響應報文不經過負載均衡設備，從而減輕負載，有效的避免了其成為網絡瓶頸?？蛻舳苏埱髨笪牡哪康牡刂窞樘摲?wù)地址（VSIP ），此地址由負載均衡設備對外呈現。負載均衡設備分發服務請求時，不改變目的IP 地址，而將報文的目的MAC 替換為實服務的MAC 后直接把報文轉發給實服務。

圖10 NAT 方式的服務器負載均衡

一般情況下，SLB 更加適合在一個數據中心內部部署，而不是跨數據中心部署。因為當SLB 跨數據中心部署時，會導致跨中心的廣域/城域鏈路承載流量多，而且跨中心轉發一般延遲高，流量路徑復雜低效，不利于實現高性能的負載均衡集群（如圖11所示）。而GSLB 更加適合實現跨數據中心的

圖9 DR方式的服務器負載均衡負載均衡，所以GSLB 和SLB

配合能夠很好的實現從數據中心

7

前端到數據中心內部全路徑的負載均衡，以及更好的實現服務器健康狀態檢測（如圖12所示），主要包括：

○ GSLB 可針對SLB 、服務器做狀態監測，可消除單點故

技術特點是：

○ 需要共享存儲資源（磁盤卷或是復制卷），HA 集群可

在同城或較近距離內部署；

○ 對客戶端來說，集群只有一個IP 地址，由Active 節點響

障，并引導流量避開性能較低的站點和服務器；

○ 通過收集這些設備的性能測量數據，GSLB 可了解網絡

應ARP ；

○ 需要一個獨立的網絡做節點之間的進程通信（心跳）；○ 心跳網絡對傳輸延遲不敏感（如微軟MSCS 要求的最

狀態，對包速率、每秒千字節、磁盤、內存、CPU 利用率以及連接數量等參數進行測量。

小心跳間隔是1秒），因此兩節點間的傳輸延遲小于500ms 即可；

○ 因為對外只有一個虛IP 地址，所有節點需在一個網段

（二層互聯）；

雙節點的高可用性集群典型的工作方式有以下兩種。主/主( Active/Active) 。集群中兩節點同時運行各自的應用并且相互監控對方的情況， 當一臺主機宕機后，預先設定好的另一臺主機立即接管它的一切工作。這種工作方式允許最大程度的利用硬件資源，一般要求各節點具有相等或相似的處理能力，所有的服務在故障轉移后仍保持可用。

主/從( Active /Standby) 。主機工作，從機處于監控準

圖11 SLB跨中心部署

備狀況。當主機宕機后，從機接管主機的一切工作，繼續為客戶機提供服務，待主機恢復正常后，用戶可以自行設定以自動或手動方式將服務從Standby 上切換到Active 上，也可不切換。

表1 常見的HA CLUSTER 產品

SLB IP

SLB IP

SLB IP

延時對服務器集群部署的影響

與傳統IP 網絡應用能夠容忍較大的網絡傳輸延時不同，存儲網絡對傳輸延時非常敏感。由于服務器集群成員

圖12 GSLB和SLB 配合實現服務器健康狀態檢測服務器HA 技術

高可用性集群（High Availability Cluster，HA Cluster）是以減少服務器中斷時間為目的實現故障屏蔽的服務器集群技術，主要包括可靠性和容錯性兩方面。在這種高可用集群環境下，若某臺服務器出現故障導致服務中斷，預先設定的接管服務器會自動接管相關應用并繼續對用戶提供服務，具有更高的可用性、可管理性和更優異的可伸縮性。HA Clusters是可用于“熱備模式容災”的集群技術（如表1所示），其

一般是共享存儲，所以必須考慮存儲延時對服務器集群部署的影響。

以通信線路SDH 155M鏈路（其中50M 用于存儲業務）為例，經過測算：光纖距離為50KM （典型的同城距離）時的單向延時為1.51 ms，正常存儲系統能夠接受；光纖距離為1000KM （典型的異地距離）時的單向延時為7.26 ms，將導致共享存儲部署時服務器應用能力急劇下降到不可接受的程度。可見，距離因素對傳輸延時的影響巨大。

因此在“兩地三中心”數據中心災備方案中，遠距離

8

的異地范圍要部署采用異步復制的暖備災備方案（如圖13所示），即采用廣域鏈路如SDH 、ATM 或IP 相連，通過存儲異步復制方式實現災備功能；同城范圍內則可以部署基于共享存儲的服務器HA 方案（如圖14所示），即兩個中心之間用

裸光纖、波分或SDH 項鏈，通過存儲同步復制方式部署HA Cluster ，在這種部署環境下，主備中心之間需要二層互聯以滿足集群成員之間二層通信需求，同時還需要SAN 互聯以實

現數據同步復制。

圖13 三站容災方案的網絡圖14 適用于同城容災的HA Cluste 工作方式

9
