《計算機通信技術實訓》任務書一、 課程名稱：《計算機通信技術實訓》二、 性質和目的:本實訓是對學生在課堂上所學知識的一次綜合檢測。學生通過本次大作業的制作，應能綜合使用在《計算機網絡與通信》等課程中學

《計算機通信技術實訓》任務書

一、 課程名稱：《計算機通信技術實訓》

二、 性質和目的:

本實訓是對學生在課堂上所學知識的一次綜合檢測。學生通過本次大作業的制作，應能綜合使用在《計算機網絡與通信》等課程中學到的基礎知識，并可以很好的應用到實際操作中去，學會網絡構建、日常維護以及管理的方法，使學生掌握計算機網絡組網和建設所需的基本知識與操作技能。

三、 課題及要求:

設計3：企業內部的DNS 服務器構建

要求：網絡拓?fù)浣Y(jié)構圖；設備選擇；具體配置步驟；調試驗證。（包含客戶機與服務器上的調試）

四、課程設計報告書要求：

1、課程設計報告書第一頁為封面，封面上寫清楚標題、專業、班級、姓名、學號、完成日期。

2、課程設計報告書第二頁為任務書。

3、課程設計報告書第三頁為教師評語。

4、課程設計報告書第四頁為目錄。

5、課程設計報告書第五頁開始為具體內容

（1）前言

（2）對本次課程設計的詳細描述

（3）總結

（4）參考文獻

7、用B5紙打印。

五、完成日期：2013.6.20

指導教師：謝 揚

2013年6月

1

前言

在21世紀是一個以網絡為核心的信息時代。要實現信息化，就必須依靠完善的網絡。通過本課程設計，使學生在對計算機網絡技術與發展整體了解的基礎上，掌握網絡的主要種類和常用協議的概念及原理，初步掌握以TCP/IP協議族為主的網絡協議結構，培養學生在TCP/IP協議工程和LAN 、WAN 上的實際工作能力：學會網絡構建、日常維護以及管理的方法，使學生掌握在信息化社會建設過程中所必須具備的計算機網絡組網和建設所需的基本

知識與操作技能。 培養學生綜合運用所學知識, 發現, 提出, 分析和解決實際問題，鍛煉實踐能力的重要環節, 是對學生實際工作能力的具體訓練和考察過程。隨著科學技術發展的日新日異，計算機網絡技術已經成為當今計算機應用中空前活躍的領域，在生活中可以說得是無處不在。因此作為二十一世紀的大學來說掌握計算機網絡技術是十分重要的。

DNS 是域名系統(Domain Name System ) 的縮寫，是一種在TCP/IP互聯網中中使用的分配名字和地址的機制。域名系統允許用戶使用友好的名字而不是難以記憶的數字—IP 地址來訪問Internet 上的主機。DNS 服務器是域名系統的核心組成部分，域名系統通過一組相互協作的DNS 服務器完成域名解析工作。

2

目錄

前言 .................................................................................................................... 2

1. 任務敘述.......................................................................................................... 4

2. 項目目標: ........................................................................................................ 4

3. 設備清單: ........................................................................................................ 4

4. 設計任務......................................................................................................... 4

6. 基本思路及所涉及的相關理論 . ..................................................................... 4

7. 關于DNS......................................................................................................... 5

7.1什么是DNS . ......................................................................................... 5

7.2 DNS的原理 . ......................................................................................... 5

7.3如何使用DNS 服務器的域名解析服務? ........................................... 6

8. 網絡環境........................................................................................................ 6

9. 企業DNS 服務器管轄的域范圍 . ................................................................. 7

10. 企業DNS 服務器配置的具體步驟 . ........................................................... 7

11. 創建輔助DNS 服務器 . ............................................................................. 10

12. 調試過程中出現的問題及相應解決辦法 . ............................................... 13

12.1出現的問題 . ...................................................................................... 13

12.2調試配置 . .......................................................................................... 13

總結 .................................................................................................................. 15

參考文獻........................................................................................................... 16

3

1. 任務敘述 企業內部的

2. 安裝DNS 服務器

3. 配置與管理DNS 服務器 DNS 服務器構建 2. 項目目標: 1. DNS域名系統的基本概念，域名解析的原理和模式

3. 設備清單: 1. 要有一臺安裝完系統的計算機

2. 安裝vmware 虛擬機

3.在網上下載 windows server 2003

4.在虛擬機上安裝好windows Server 2003系統

4. 設計任務

DNS 是域名系統(Domain Name System ) 的縮寫，是一種在TCP/IP互聯網中中使用的分配名字和地址的機制。域名系統允許用戶使用友好的名字而不是難以記憶的數字—IP 地址來訪問Internet 上的主機。DNS 服務器是域名系統的核心組成部分，域名系統通過一組相互協作的DNS 服務器完成域名解析工作。

DNS 服務器的構建是計算機網絡技術中的一項基本技能，該課題的課程設計要求在企業內部網絡環境下基于Windows Server 2003操作系統平臺上搭建一臺主DNS 服務器和一臺輔助DNS 服務器，由這兩臺服務器負責該企業域范圍內的域名解析工作。

5. 設計目的

2.1理解DNS 服務的含義和作用

2.2掌握DNS 系統的組成即各部分作用

2.3掌握DNS 系統的工作原理

2.4掌握Windows Server 2003 DNS服務器安裝、配置和管理過程

6. 基本思路及所涉及的相關理論

為了實現本課程設計任務，應首先分析該企業網絡的網絡環境，企業域名解析系統的工作范圍，搭建和配置主DNS 服務器和輔助DNS 服務器，最后對該企業域名解析系統是否能夠正常工作進行測試，并根據測試結果進行相應調試。這個過程中可能涉及的相關理論知識包括DNS 系統的工作原理、DNS 服務器的工作方式等內容。

4

7. 關于DNS

7.1什么是DNS

DNS( Domain Name System)是“域名系統”的英文縮寫，是一種組織成域?qū)哟谓Y(jié)構的計算機和網絡服務命名系統，它用于TCP/IP網絡，它主要是用來通過用戶親切而友好的名稱代替枯燥而難記的IP 地址以定位相應的計算機和相應服務。因此，要想讓親切而友好的名稱能被網絡所認識，則需要在名稱和IP 地址之間有一位“翻譯官”，它能將相關的域名翻譯成網絡能接受的相應IP 地址。DNS 就是這樣的一位“翻譯官”，它的工作原理可用如圖所示表示。

7.2 DNS的原理

DNS 服務器在互聯網的作用是：把域名轉換成為網絡可以識別的IP 地址。首先，要知道互聯網的網站都是一臺一臺服務器的形式存在的，但是我們怎么去到要訪問的網站服務器呢？這就需要給每臺服務器分配IP 地址，互聯網上的網站無窮多，我們不可能記住每個網站的IP 地址，這就產生了方便記憶的域名管理系統DNS ，他可以把我們輸入的好記的域名轉換為要訪問的服務器的IP 地址. 也就是為了方便我們?yōu)g覽互聯網上的網站而不用去刻意記住每個主機的IP 地址，DNS 服務器就應運而生，提供將域名解析為IP 的服務，從而使我們上網的時候能夠用簡短而好記的域名來訪問互聯網上的靜態IP 的主機。

5

7.3如何使用DNS 服務器的域名解析服務?

擁有自己的域名后，您需要DNS 服務器來解析您的域名。解析的作用就是告知訪問者，網站是處于在哪個IP 的主機上。DNS 服務器是由域名注冊公司來提供的，如果在某公司注冊域名，就由該公司來提供，不需要做任何設置，只需保持默認選項即可?？梢噪S時更改域名的設置，比如可以讓它指到不同的IP 。當更改了域名的設置時，全世界的DNS 服務器也將會一一被通知到。這樣，全世界的互聯網用戶也將一一被引導到新的主機。

8. 網絡環境

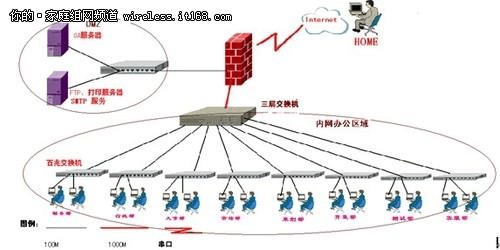

該企業內部網絡為一個C 類交換式局域網子網，其交換設備采用100M 以太網交換機，網絡拓?fù)浣Y(jié)構為星型，其拓?fù)浣Y(jié)構如圖所示。

主DNS 服務器的IP 地址為：192.168.0.66，子網掩碼為255.255.255.0，輔助DNS 服務器的IP 地址為：192.168.0.65，子網掩碼為255.255.255.0。該企業子網DNS 客戶機IP 地址范圍為192.168.0.1—192.168.0.64（共64臺客戶機）。

6

9. 企業DNS 服務器管轄的域范圍

該企業申請的域名為二級子域，即企業DNS 服務器負責此二級子域中所有的域名解析工作，具體可見下圖：

10. 企業DNS 服務器配置的具體步驟

步驟一, 運行“開始”/“設置”/“網絡和撥號連接”，鼠標右鍵單擊“本地連接”，選擇“屬性”/“Internet 協議（TCP/IP）

”

7

/“屬性”，打開如圖所示對話框并進行設置。

步驟二， 啟動" 添加/刪除程序" ，之后出現" 添加/刪除程序" 對話框

步驟三， 單擊" 添加/刪除 Windows 組件" ，出現 "windows 組件向?qū)? 單擊下一步" 出現 "Windows組件" 對話框從列表中選擇" 網絡服務" 如圖

8

步驟四，單擊" 詳細內容" ，從列表中選取" 域名服務系統 (DNS)", 如圖， 單擊" 確定"

步驟五， 單擊" 下一步" 輸入到 Windows2003 Server 的安裝源文件的路徑，單擊" 確定" 開始安裝 DNS 服務(注：不是用安裝盤裝的服務器系統的 在做此步時要自行解決i386文件的問題)

步驟六，單擊" 完成" ，當回到" 添加/刪除程序" 對話框后，單擊" 關閉" 按鈕

步驟七， 關閉" 添加/刪除程序" 窗口。

安裝完畢后在管理工具中多了一個 "DNS" 控制臺(安裝結束后不用重新啟動計算機)

在安裝 Active Directory 的同時也安裝和配置了 DNS 服務器，所以就不用在重復上述的安裝過程了，具內容詳見

9

Active Directory 的安裝于配置。

11. 創建輔助DNS 服務器

輔助DNS 服務器用于當主DNS 服務器發生故障后，立即啟動并承擔域名解析服務。當主DNS 服務器正常運行時，輔助DNS 服務器只起到備份的作用，并自動從主DNS 服務器獲取區域文件副本，用戶無需也不能在輔助DNS 服務器中添加主機。

創建輔助DNS 服務器必須在另一臺運行Windows Server 2003的服務器中進行，其步驟如下:第1步，首先完成DNS 服務器組件的安裝，并進入“配置DNS 服務器向?qū)А?。在“選擇配置操作”向?qū)ы撝斜３帧皠?chuàng)建正向搜索區域”單選框處于選中狀態，并單擊“下一步”按鈕。第2步，在打開的“主服務器位置”向?qū)ы撝悬c(diǎn)選“ISP維護該區域，一份只讀的次要副本常駐在這臺服務器上”單選框。選擇這個選項可以將該計算機設置為輔助DNS 服務器，單擊“下一步”按鈕。

10
