一次訪問Web 服務器的詳細通信過程

在這一講中我們要了解一下Internet 中一臺計算機訪問Web 服務器的全部過程，從中可以窺探Internet 是如何工作的，本講中會涉及到網絡（或Internet ）的專業術語、概念及Internet 的重要內容，在以后的講座中我們會詳細講解。本講主要是想讓大家明網絡是怎樣交付數據、尋址等，即Internet 的基本工作原理。

一、網絡環境說明

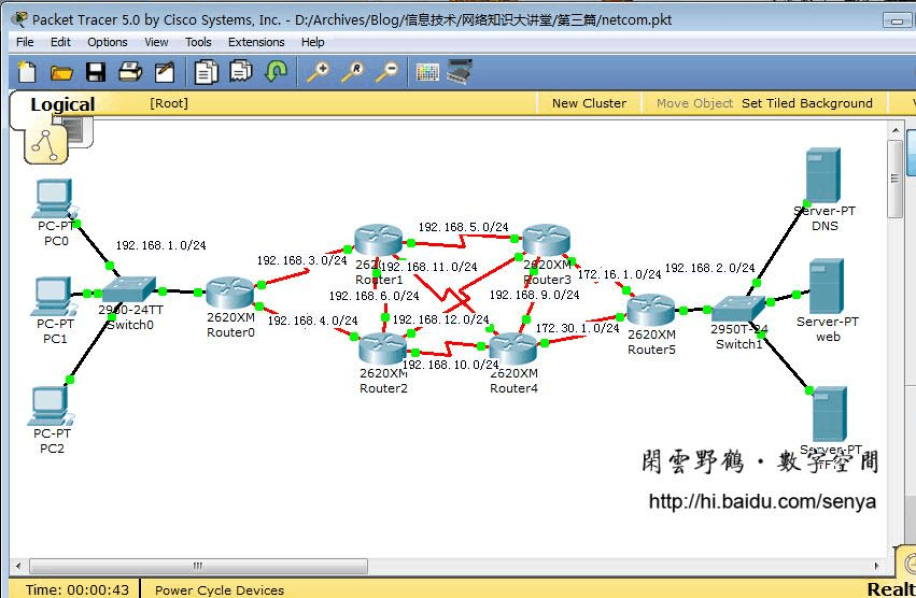

圖一

本次網絡通信試驗采用Packet Tracer 5.0思科網絡模擬軟件。有關Packet Tracer 5.0的使用與技巧請參考我的相關博文。此次模擬環境中使用5個路由器連接兩個以太網，其中192.168.2.0/24網段為服務器,192.168.2.1為DNS 服務器，192.168.2.2為Web 服務器，域名為www.senya.org.cn ，192.168.2.3為TFTP 服務器，192.168.1.0/24網段為Client PC，其網關為192.168.1.254。每個路由器使用RIP 路由協議發現路由。

二、PC0(IP地址為192.168.1.1) 訪問www.senya.org.cn 的過程詳解

１、把域名www.senya.org.cn 解析為IP 地址，這就要使用DNS 協議，向DNS 服務器查詢域?yàn)閣ww.senya.org.cn 的IP 地址。

a 、PC0組裝成一個DNS 數據包，該數據包包含了一條查詢域名為www.senya.org.cn 的IP 是多少的問題，然后再把該DNS 數據包加上一個UDP 報頭，在UDP 報頭的目的端口為53，源端口隨機選擇，把UDP 數據報交給IP 層，加上目的地址即DNS 服務器的IP 地址：192.168.2.1，源地址為本機IP 地址，IP 數據包交給網絡接口層(也可以理解為數據鏈路層) 準備發給本網段網關，由網絡轉發出去。在網絡接口層又封閉為數據幀，幀頭的源MAC 地址為本機網卡MAC 地址，目的地址應該為網關的MAC 地址，但此時PC0并

不知道網關192.168.1.254的MAC 地址，所以先在本網段發送ARP 協議廣播數據包，請求網關192.168.1.254的MAC 地址；

b 、封裝ARP 廣播數據包，請求網關192.168.1.254的MAC 地址。廣播地址為FF:FF:FF:FF:FF:FF。該數據包會被交換機轉發到本網段中除了自己的所有計算機（網絡接口）上，意思：我的IP 地址是192.168.1.1,MAC 地址是0050.0FB8.E023，我想知道IP 地址為192.168.1.254的MAC 地址是多少？

圖二 PC0上兩個整裝待發的數據包。

c 、交換機收到PC0發來的ARP 廣播數據包。

圖三

d 、交換機把收到的PC0發來的ARP 數據包轉發本網段中除了PC0之外的所有網絡接口上（或計算機上），只有IP 地址為192.168.1.254的計算機會回答這個數據包，其它的計算機將會將不予理睬。

圖四

e 、網關192.168.1.254把ARP 應答數據包轉發給交換機。

圖五

f 、PC0收到了網關192.168.1.254的ARP 應答數據包，這樣就知道了網關192.168.1.254的MAC 地址，準備把DNS 數據包發送給網關。

圖六

g 、DNS 查詢數據包先發送到交換機。

圖七

h 、交換機再把接收到DNS 查詢數據包轉發給本網段的網關上，即圖中路由器Router0 的FastEthernet0/0接口上。

圖八

i 、接下來路由器Router0該把DNS 數據發向哪里呢？它要查一下自己的路由表。我們先來看一下Router0的路由器，該路由器為Cisoc 2000系列的路由器，使用sh ip route查看路由表。 R0#sh ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

R 172.16.0.0/16 [120/2] via 192.168.3.2, 00:00:04, Serial0/0

[120/2] via 192.168.4.2, 00:00:24, Serial0/1

R 172.30.0.0/16 [120/2] via 192.168.3.2, 00:00:04, Serial0/0

[120/2] via 192.168.4.2, 00:00:24, Serial0/1

C 192.168.1.0/24 is directly connected, FastEthernet0/0

R 192.168.2.0/24 [120/3] via 192.168.3.2, 00:00:04, Serial0/0

[120/3] via 192.168.4.2, 00:00:24, Serial0/1

C 192.168.3.0/24 is directly connected, Serial0/0

C 192.168.4.0/24 is directly connected, Serial0/1

R 192.168.5.0/24 [120/1] via 192.168.3.2, 00:00:04, Serial0/0

R 192.168.6.0/24 [120/1] via 192.168.3.2, 00:00:04, Serial0/0

[120/1] via 192.168.4.2, 00:00:24, Serial0/1

R 192.168.9.0/24 [120/2] via 192.168.3.2, 00:00:04, Serial0/0

[120/2] via 192.168.4.2, 00:00:24, Serial0/1

R 192.168.10.0/24 [120/1] via 192.168.4.2, 00:00:24, Serial0/1

R 192.168.11.0/24 [120/1] via 192.168.3.2, 00:00:04, Serial0/0

R 192.168.12.0/24 [120/1] via 192.168.4.2, 00:00:24, Serial0/1

由Router0的路由表可以看出到192.168.2.0/24網段（要訪問的Web 服務器192.168.2.2在該網段）有兩條路可以走(我已經標為紅色) ：一條是經192.168.3.0/24網段、Router1的Serial0/0接口(IP地址192.168.3.2) ，由Router0的Serial0/0接口轉發過去；另一條是經192.168.4.0/24網段、Router2路由器的Serial0/0接口，由Router0的Serial0/1接口轉發過去。到底使用哪一條路呢，由網絡的通信狀況決定，如流量等。

圖九 走的是第一條路

j 、路由器Router1接收到PC0的DNS 查詢數據包又該把它轉發到哪里呢？同樣查看自己的路由表。 R1#sh ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

* - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

R 172.16.0.0/16 [120/1] via 192.168.5.2, 00:00:21, Serial0/1

R 172.30.0.0/16 [120/1] via 192.168.11.2, 00:00:26, Serial0/3

R 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:19, Serial0/0

R 192.168.2.0/24 [120/2] via 192.168.5.2, 00:00:21, Serial0/1

[120/2] via 192.168.11.2, 00:00:26, Serial0/3

C 192.168.3.0/24 is directly connected, Serial0/0

R 192.168.4.0/24 [120/1] via 192.168.6.2, 00:00:24, Serial0/2

[120/1] via 192.168.3.1, 00:00:19, Serial0/0

C 192.168.5.0/24 is directly connected, Serial0/1

C 192.168.6.0/24 is directly connected, Serial0/2

R 192.168.9.0/24 [120/1] via 192.168.11.2, 00:00:26, Serial0/3

[120/1] via 192.168.5.2, 00:00:21, Serial0/1

R 192.168.10.0/24 [120/1] via 192.168.6.2, 00:00:24, Serial0/2

[120/1] via 192.168.11.2, 00:00:26, Serial0/3

C 192.168.11.0/24 is directly connected, Serial0/3

R 192.168.12.0/24 [120/1] via 192.168.5.2, 00:00:21, Serial0/1

[120/1] via 192.168.6.2, 00:00:24, Serial0/2

R1#

由上面的路由表可以看出到192.168.2.0/24網段也有兩條路可以走。路由器根據網流量等狀況選擇一條轉發路徑。

圖十 從本路由器的serial0/1接口轉發到路由器Router3的Serial0/1接口

k 、DNS 查詢數據包轉發到Router5的Serial0/0接口，并同時新產生一個ARP 請求廣播數據包，請求DNS 服務器192.168.2.1MAC 地址由于要請求的MAC 地址是192.168.2.1的，192.168.2.1與路由器Router5的FastEthernet0/0接口(IP地址192.168.2.254) 處于同一個網段，因此只發給192.168.2.0/24網段。

圖十一

l 、把ARP 數據包轉發給交換機。

圖十二

m 、DNS 服務器應答ARP 數據包發給Router5的FastEthernet0/0接口，該數據包的意思是：我的IP 地址是192.168.2.1，我的MAC 地址是0090.2142.0C79。

圖十三

圖十四

n 、DNS 服務器收到PC0發送的DNS 查詢數據包

圖十五

o 、DNS 服務器會運行很多進程，根據UDP 的目的端口是53，DNS 服務器就把此數據包交給DNS 服務器進程，DNS 服務器進程回答查詢內容，然后根據自己所知道的域名記錄回答PC0，同樣也是一步步地轉發到PC0的網卡上。應答PC0DNS 查詢數據包的意思是你所查詢的域名www.senya.org.cn 的IP 地址是192.168.2.2。

圖十六 應答DNS 查詢數據包的內容

圖十七 PC0收到應答DNS 查詢數據包

二、PC0訪問Web 服務器192.168.2.2的詳細過程

a 、PC0已經知道了www.senya.org.cn 的IP 地址為192.168.2.2，開始向web 服務器請求頁面。訪問Web 服務器是使用HTTP 協議，在運輸層使用TCP 協議，TCP 協議通過三次握手連接服務器。TCP 的隨機產生一個序列號(本例中為0，實際中是一個二進制32bit 數據) ，在使用TCP 時數據包中的每個字節都會有一個序號，序號字段的值是本報文段中第一個字節的序號。SYN 字段為1，TCP 隨機產生一個源端口號（本例中為1025) ，TCP 目的端口為80，表示要連接服務器的Web 服務器進程。
