CDMA DTU CM6560P/CM6560EP技術參數

一、產品簡介

CM6560P/CM6560EP CDMA DTU是一款工業級無

線數據傳輸設備，通過電信CDMA 網絡為用戶提供

透明TCP 無線遠距離數據傳輸或者透明UDP 無線遠

距離數據傳輸?shù)墓δ堋?/p>

CM6560P 支持串口RS232接口，CM6560EP支持

RS485接口和TTL 接口。

該產品采用工業級高性能嵌入式處理器，以實

時操作系統為軟件支撐平臺,超大內存,內嵌自主

知識產權的TCP/IP協議棧；同時提供串口RS232、

RS485接口、RS422接口或者TTL 接口，設備可以直接客戶的串口/RS485設備相連；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持?jǐn)?shù)據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。正對對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

該產品擁有工業級處理器和智能三級保護，它不但通過電力3000V 電擊測試，還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃?xì)獗O(jiān)控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

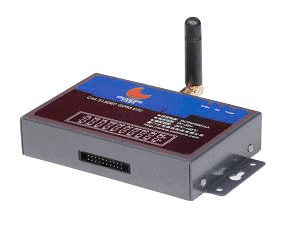

CM6560P 產品接口圖：

產品全景 正面接口

反面接口

CM6560P 產品配件圖片：

電源

串口線

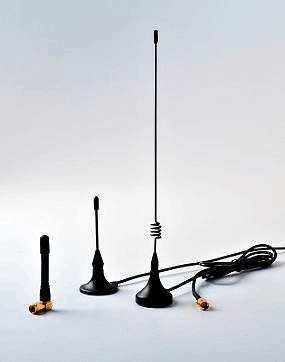

可配天線

CM6560EP 產品接口圖：

產品全景

正面接口

反面接口

CM6560EP 產品配件圖片：

電源

整個20PIN 排插外觀

數據線

（20PIN 排插/RS485/RS232/電源）

可配天線

二、產品特性

工業級設計

1. 工業級CPU：工業級高性能嵌入式處理，抗干擾能力強。

2. 工業級無線模塊：采用工業級無線模塊，傳輸穩定。

3. 實時操作系統：采用實時操作系統，帶內存管理單元，實時性強，功能升級快，系

統穩定，帶完善TCP/IP協議棧；

4. 強化電路板：PCB采用遵循20H 和3W 原則，同時公司所有產品電路板都采用生益材

質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過

壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護 CPU內置看門狗WDT 保護）系統保護的基礎

上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

2. UIM/SIM卡ESD 保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD 保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符

合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD 認證或者FCC 認證或者CE 認證。

6. DNS 自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS

服務器異常，導致DTU 設備當機的嚴重現象。

7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；

使網絡通信性能優異，掉線概率極大降低。

8. EMC 性能優異：通過電力3000V 電擊測試，特別適合在工業領域環境惡劣下使用；系

統EMC/EMI優異，系統穩定可靠；通過歐洲CE 認證，通過EMC 測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

功能強大

1. TCP 透明數據傳輸和UDP 透明數據傳輸；支持多種工作模式

2. 支持虛擬數據專用網（APN/VPDN）

3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

4. 智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)埽_保設備永遠在線

5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

6. 支持固定IP 通信方式；支持DDNS 動態域名通信方式

7. 豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制

8. 支持無線撥號上線指示；支持I/O管腳硬件復位DTU

9. 支持短信遠程配置，遠程控制；支持短消息告警

10. 數據包傳輸狀態報告

19.支持RSA，RC4加密算法

11. 標準的AT 命令界面

12. 支持telnet 功能

13. 可以用做普通撥號MODEM

14. 低功耗設計：休眠功耗<1mA，待機功耗<15mA，通信功耗<35mA

15. 支持串口軟件升級

16. 同時支持LINUX、UNIX和WINDOWS 操作系統

簡單易用

1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；

提供批量配置功能，實現批量設備的配置。

2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。

3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支

持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。

4. 豐富接口： DTU系列產品，可以提供RS232接口或者RS485接口或者TTL 接口或者

RS422接口或者USB 接口或者RJ45以太網接口，全接口支持。

5. 完善的網絡支持： DTU系列產品，可以提供包括2G 網絡（GSM網絡），2.5G 網絡（GPRS

網絡），2.75G 網絡（EDGE網絡），3G 網絡（WCDMA網絡、EVDO 網絡、TD-SCDMA 網絡），4G 網絡（HSPA 網絡、LTE網絡），全網絡的產品支持。

6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并

提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。

7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方

便客戶查看各種信息，快速定位問題。

三、技術參數

無線參數：

項目

無線模塊 采用工業級無線模塊 內容

標準及頻段 支持IS-95 A/B 和CDMA2000 1xRTT無線網絡800MHz 單頻；

可選450MHz 單頻或800/1900MHz雙頻

支持13K QCELP音頻編解碼

編碼方案 IS-95 A/B 和CDMA2000 1xRTT

通信帶寬 理論帶寬： 307.2Kb/s；實際帶寬：160Kbits>X>60Kbits/s

發射功率 <30dBm

接收靈敏度 <-104dBm

功能支持 支持?jǐn)?shù)據、語音、短信和傳真

硬件系統：

項目

CPU

MMU

FLASH

SDRAM 工業級CPU，性能穩定可靠 內容 CPU 帶MMU 內存管理單元，可以防止內存溢出導致系統的異常 32Mb（可擴充到128Mb）有足夠大的內存來存放程序和數據 1024Kb(可擴充4096Kb)

操作系統：

項目

操作系統 內容 采用帶完善TCP/IP協議棧的實時操作系統

接口類型： 項目

串口 內容 CM6560P:

1個RS232串口

CM6560EP:

1個RS485接口或1個RS232串口（可支持RS422/TTL） 數據位：7、8位

停止位：1、2位

校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK 校驗 串口速率：110bps ~ 230400bps

流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 具有電源POWER、通信ACT 及在線指示燈Online

標準SMA 陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要

1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 標準的耳機麥克風接口（需要軟件配合才能使用）

標準的3芯火車頭電源插座 指示燈 天線接口 UIM 卡接口 語音接口 電源接口

供電情況：

項目

供電電壓 內容 寬電壓設計，DC 5V 到DC32V 電源都可以直接給設備供電；同時內

置電源反向保護和過壓過流保護

標配電源 DC9V/1.5A

通信電流 通信時平均電流：350mA@ 9VDC;

登網瞬間峰值電流：1.0A@ 9VDC

待機電流 待機平均電流：<35mA@ 9VDC

物理特性： 內容

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域

產品外形尺寸 92x62x22 mm（不包括天線及固定件） 產品包裝尺寸 298x226x60mm

重量 0.41kg 項目 外殼

其他參數：

項目

工作溫度 -25 oC ~ 65oC 內容

擴展工作溫度 -35 oC~ 75oC

儲存溫度

相對濕度

-40~ 85oC 95(無凝結)

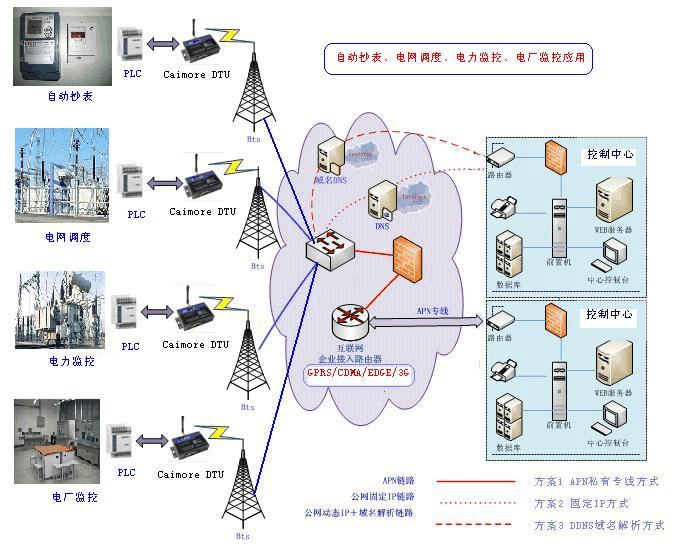

四、產品應用鏈接圖

1、 檢測行業應用（污染、氣象、水紋、水利、地震等）

2、 網管監控行業應用（燃?xì)夤芫W(wǎng)、石油管網、熱網監控、自來水管網監控等）

3、 油田監控、路燈控制、交通控制、車輛誘導

4、 電力行業應用案例（配電監控、電網自動化、自動抄表、電網調度）
