Netshare 瑞科VPN 安全網NS-V1300S 用戶手冊

配置方法

配置PC

Ip:192.168.0.1 用戶名:admin 密碼：admin

1.ADSL 出線接在貓上，貓接跟線在VPN 的WAN 口上，VPN 的LAN 口接在電腦上。再進入路由器WEB 配置系統前，首先我們需要設置我們的PC 如下

設置TCP/IP協議屬性：

登錄路由器進行設置

正確連接PC 和路由器的連接線后，在PC 的地址欄輸入

這樣我們就可以進入路由器WEB 管理系統進行設置了。詳細設置信息，考后續的配置詳解。

VPN 配置詳解

系統登錄

瑞科高性能VPN 路由器提供本地及遠程WEB 管理。在Internet 瀏覽器中登錄路由器配置界面登錄提示頁面顯示如下圖，

VPN 出廠的管理用戶名和密碼均為admin ，默認網關192.168.0.1 。

正確登錄系統之后，看到的界面，如下圖所示（因型號不同，可能會有細微差別）。

第一步：先設置設備ADSL 帳號 和密碼先讓設備能夠上網。

系統狀態

系統狀態

在本配置頁面中，您可以查看系統當前接口相應信息。包括LAN 口狀態,WAN1口狀態,WAN2口狀態.

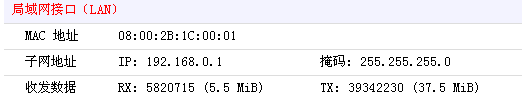

1、 LAN 口狀態，如圖所示：

圖

1

圖2

第二步申請3322的域名

(備注：現在設備都內嵌動態域名，此步可以忽略，內嵌動態域名在設備管理頁面 系統狀態里面)

申請3322的域名

在本配置頁面中可以建立虛擬私有網絡安全通道。

DDNS 設置：

固定IP 用戶可直接跳過這一步

ADSL 用戶因?yàn)槭莿?dòng)態獲取IP 。所以為了方便客戶端和服務端連接時不用每次都去輸入服務端IP ， 我們需要去申請一個動態域名。如www.3322.org 具體申請方法如下

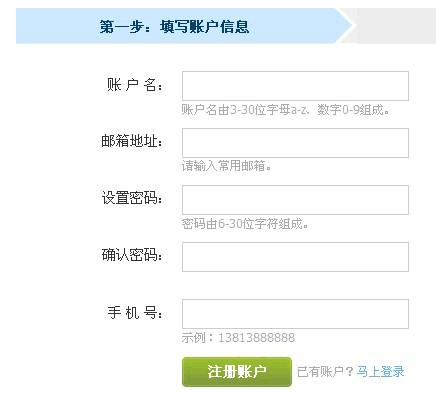

進入網站后 點擊左上角新用戶注冊

注冊好以后進入你的所填寫的郵箱 點擊郵箱里面的連接地址激活一下

然激活后再到申請的網站上去登陸一下你剛才申請的賬號就會出現這個界面

然后點擊‘立即創建愛你您的動態域名’

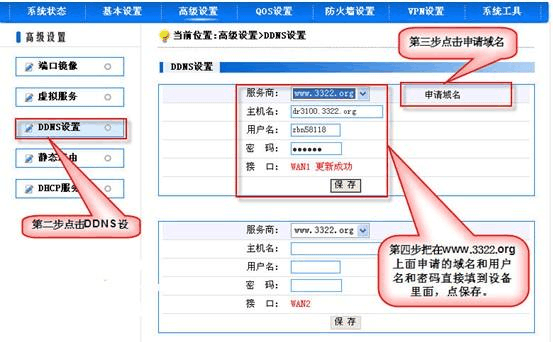

主機名由自己定義 其他不用填 然后點擊“確定”（一個賬號最多可增加5個動態域名） 然后進入設備 點擊高級設置——DDNS 設置

圖

3

圖4

1、 動態域名功能：實現固定域名到動態IP 地址之間的解析。用戶每次得到新的IP 地址之后，安裝在用戶計算機里的動態域名軟件就會把這個IP 地址發送到動態域名解析服務器，更新域名解析數據庫。Internet 上的其他人要訪問這個域名的時候，動態域名解析服務器會返回正確的IP 地址給他。

2、 服務狀態：動態域名功能啟禁用狀態。

3、 域：提供動態域名服務商所使用的域。如：3322.org ；

4、 主機名：注冊動態域名時的主機名。

5、 用戶名：注冊動態域名時所用的用戶名；

6、 密碼：注冊動態域名時的口令。

第三步VPN 設置

1. 選擇SSL 服務器，用戶名密碼隨便設置,IP 地址從2開始就行了，如圖

你有幾個分部就創建幾個用戶，用戶名跟IP 不能相同，密碼可以一樣 服務器就配置完成了

客戶端的安裝（客戶端軟件是我們跟你做）

SSL VPN客戶端的安裝

1. 雙擊打開“SSL VPN客戶端”如：圖一

圖（1）

2. 點擊“下一步”就會彈出如：圖二

圖（2）

3. 點擊“我接受”就會彈出如：圖三
