楊揚，馬躍北京郵電大學計算機科學與技術學院，北京（100876）E-mail ：摘 要：SSL 作為目前流行的保障信息安全的協議，具有保密性、消息完整性和端點認證等特性。本文使用SCEP 模塊為SS

楊揚，馬躍

北京郵電大學計算機科學與技術學院，北京（100876）

E-mail ：

摘 要：SSL 作為目前流行的保障信息安全的協議，具有保密性、消息完整性和端點認證等特性。本文使用SCEP 模塊為SSL 提供端點認證的特性，它作為路由器上的一個模塊，向CA 服務器提出請求，為通信雙方提供身份認證。

關鍵詞：SCEP ，SSL ，CA 服務器，CRL

中圖分類號：TP393

1. 引言

SCEP [1]（Simple Certificate Enrollment Protocol）是一種證書解決方案，目前廣泛應用于PKI client和CA 實現。SCEP 中有三種實體：終端實體、數字證書認證中心（CA ）和審核授權部門（RA ）。終端實體是指在證書的subject name域或者在X.509 V3[2]擴展版本中subjectAltName 域中定義名字的實體。它的功能是產生一對非對稱RSA 密鑰，發起證書申請或者證書查詢請求。CA 是證書的頒發機構，是PKI 的核心，職責是接收終端用戶的申請，決定是否為其頒發證書；處理證書的更新請求；處理證書的查詢請求；發布CRL 等。RA 協助CA 負責為已授權的證書申請者制作、發放和管理證書，在RA 存在的情況下，終端實體通過RA 提出證書申請，此時終端實體除了獲得CA 自簽名證書外，還要獲得由CA 頒發的RA 證書。

SCEP 模塊模塊

SSL 模塊

TCP 模塊

圖1 SCEP模塊在路由器中的位置

在建立SSL 連接的過程中，有兩處需要提供證書服務。一處是SSL 服務器向客戶端發送證書來證明自己的身份時，這就需要SSL 服務器擁有自己的數字證書；另外一處是如果SSL 服務器選擇了客戶端認證，那么它在獲得客戶端證書時就需要認證客戶端證書的可靠性。由于驗證證書需要耗費大量的時間，如果一個SSL 服務器同時為多個客戶端服務，驗證每個客戶端的證書將耗費大量的服務器時間，降低了服務器的效率。因此，對客戶端身份的驗證往往不使用證書，而是通過其他的方式完成，比如用戶名/口令等。所以本文只討論SCEP 為SSL 申請數字證書的情況，SCEP 模塊在系統中的位置可以用圖1表示。

2. 為SSL 服務器申請證書

SSL 連接中進行服務器驗證，首先要保證服務器擁有數字證書，申請證書的過程由SCEP 模塊完成，申請成功后將證書送至SSL 信箱，SSL 模塊可以將證書存儲在內存中，啟動SSL 模塊時自動加載證書，而無需每次重新申請證書。

SCEP 在申請證書前需要具備以下兩個前提條件：具有一對RSA 密鑰；已知CA 服務器

- 1 -

圖2

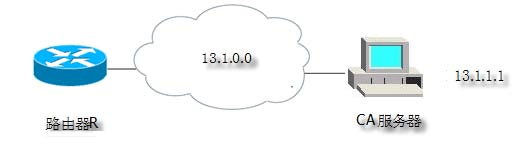

網路拓?fù)浣Y(jié)構圖

SCEP 在獲取數字證書之前，必須先獲得CA 服務器證書（若RA 存在，還需獲得RA 證書），而此時SCEP 和CA 之間沒有公鑰交換，不能進行加密通信，因此使用HTTP 協議來獲得證書。獲取CA 服務器證書的過程可以用兩條消息完成：SCEP 請求者發送給CA 服務器的GetCACert [1]消息和CA 服務器返回的CertRep [1]消息，如圖3所示。

圖3 SCEP 請求CA 服務器的證書

2.1 GetCACert

路由器R 與myca 建立TCP 連接之后， SCEP發送HTTP GET：

一旦接收到CA 證書，SCEP 必須使用“指紋”[1]來驗證證書是否可信?！爸讣y”是對整個

- 2 -

驗證過CA 證書之后，SCEP 就可以為SSL 服務器注冊證書了。證書注冊過程由兩條消息構成，一條是SCEP 發送給CA 服務器的PKCSReq [1]消息，另外一條是CA 服務器返回的CertRep [1]消息，如圖4所示。

圖4 SCEP 向CA 服務器請求CA 證書

2.1.1 PKCSReq消息

PKCSReq 消息的內容是添加了簽名的PKCS 證書請求。PKCSReq 的生成過程（如圖5所示）如下：

1．終端實體（本文中是路由器R 上的SCEP 模塊）創建一個自簽名的證書，包括的主

題名、主題公鑰信息和屬性等信息，然后使用與主題公鑰相對應的私鑰對證書請求進行簽名，簽名后的證書請求組成了證書請求信封的信息部分。

2．使用隨機生成的內容加密密鑰key 來加密這個PKCS ＃10證書請求，再把這個內

容加密密鑰key 用用于加密的RA 密鑰加密后放在接收者信息域中，就形成了PKCS ＃7證書請求信封。

3．生成一個唯一的字符串作為操作ID 。此ID 標識一個PKI 操作，在同一次PKI 操作

中，終端實體和CA 交換的信息中的操作ID 都是相同的。

4．生成一個16字節的隨機數作為SenderNonce ，防止重放攻擊。

5．使用選定的消息摘要算法計算添加信封后的PKCS 注冊請求的消息摘要。

6．在簽名數據中添加請求者的自簽名證書和簽名者信息。將操作ID 、SenderNonce 和

上一步產生的摘要組成鑒定屬性，用終端實體的私鑰簽名，添加到簽名數據中，就完成了SignedData 。

7．使用ContentInfo 指明這個SignedData 對象，就組成了完整的PKCSReq PKI消息。 SCEP 終端實體生成PKCSReq 消息之后，先后用DER 和Base64編碼方式編碼，假設編碼后的內容是msg ，然后發送HTTP GET ：

- 3 -

圖5 證書請求消息PKCSReq 的生成過程

2.1.2 CertRep

CA 服務器收到PKCSReq 消息之后，會驗證請求者的身份，這里有兩種驗證方式：手工驗證和自動驗證。Windows2003服務器支持這兩種驗證方式，可以在服務器中設置。先介紹一下人工驗證方式，在CA 服務器管理員通過請求之前，證書請求信息會出現在CA 服務器的掛起請求列表中，并且CA 服務器會返回一個CertRep 消息返回給SCEP 。此時的CertRep 消息的pkiStatus 域?yàn)镻ENDING ，表示尚未通過管理員驗證，此時登陸CA 服務器可以看到證書請求的狀態，處在“掛起的申請”列表中，如圖6所示，申請ID 為4的證書請求出現在“掛起的請求列表中”：

圖6 尚未通過手工驗證的證書請求的狀態

圖7 手工驗證證書請求的過程

- 4 -

1．FAILURE 消息

此消息表示驗證過程中出現了錯誤，請求被拒絕，證書請求出現在“失敗的申請”列表中。此時消息中的失敗信息中會給出失敗原因，一般有以下幾種：

badAlg ：使用了不能識別或者不支持的算法

badMessageCheck ：對消息完整性的驗證失敗

badrequest:不被允許或者不支持的交易

badTime ：消息時間與系統時間不符

badCertId ：找不到匹配的證書

2．SUCCESS 消息

若請求者通過了驗證，則證書請求會出現在“頒發的證書”列表中，如圖8所示：

[1][1]

圖8 已經通過CA 管理員驗證的證書請求的狀態

圖9 CertRep消息的格式

從圖8可以看出，申請ID 為4的證書請求已經移到了“頒發的證書”列表中。而此時SCEP 也會收到一個CertRep 消息，消息的信息部分就是一個包含所請求的證書的退化的PKCS ＃7數據，此數據包括在PKCS ＃7信封中，除此之外還包括CA 服務器證書和簽名信息。證

- 5 - [4]

如果服務器使用自動驗證方式，則不會收到PENDING 類型的CertRep 消息，也無須周期性發送GetInitialCert 了。自動驗證是基于對pre-share secret的檢驗，pre-share secret是CA 服務器為每一個終端實體頒發的唯一的share secret，這個密鑰對應該終端實體的注冊請求，只有該終端實體知道這個密鑰，當終端實體提出注冊請求時，要將這個密鑰填進PKCS#10屬性域，再經過PKCS ＃7的封裝，加密發送給CA 服務器。CA 服務器提取密鑰并與自己保存的密鑰進行比較，從而鑒別終端實體的身份。

到目前為止，SCEP 已經成功的從CA 證書服務器取得了一個證書，它將這個證書提取出來之后，發到SSL 信箱中，SSL 就可以直接使用，在Certificate 消息中發送這個證書。 [5]

3. SCEP提供的其他服務

SCEP 除了完成證書請求的功能外，還可以提出證書查詢，請求CRL ，下面簡單地介紹一下這兩個功能。

3.1證書查詢

證書查詢[1]有兩個用途：有些客戶端沒有存儲證書的能力，這時CA 服務器會替客戶存儲這些證書，客戶需要時可以向CA 服務器提出證書查詢，查詢自己的證書；另外一個用途是客戶可以使用證書查詢功能來查詢其他客戶的證書。證書查詢有兩種方式：使用LDAP 協議存取或者向CA 服務器發送查詢請求，我們這里介紹第二種方式。查詢過程有兩條消息組成：GetCert 和CertRep 。GetCert 消息的構成和GetCACert 消息的組成類似，只是此時GetCert 信封中被加密的內容變成了要查詢的證書的頒發者和序列號（如圖10所示），這是因?yàn)樽C書使用其頒發者和序列號來唯一地標識自己。在生成了GetCert 消息之后，再對其使用DER 和Base64編碼方式編碼，假設編碼后的內容是msg ，使用HTTP GET：

摘要算法

數據類型標識

用CA 公鑰加密后的key

加密算法

用key 加密的證書序列號和頒發者名字

終端實體證書

簽名信息 [2]

圖10 證書查詢消息GetCert 的格式

3.2 請求CRL

我們知道SSL 另外一個用到證書服務的地方是驗證客戶端證書，雖然我們?cè)趯?shí)際應用中沒有用到這個服務，但SCEP 還是可以為SSL 提供這個服務的，這個功能的實現需要向CA 服務器請求CRL [1]，如果客戶端證書出現在CRL 中，說明這個客戶端證書無效，可能證書過期或者用戶吊銷了證書，這是SSL 可以取消連接建立過程，否則，說明客戶端證書可

- 6 -

證書的Certificate 消息，這時SSL 服務器可以繼續建立連接或者取消連接返回失敗信息。 CRL 是由CA 發行者的名字和CA 證書序列號標識的，因此在請求CRL 時，必須提供這兩個信息。

SCEP 對CRL 的請求同樣通過兩條消息完成：GetCRL 消息和CertRep 。本文的環境中，若是請求CA 服務器test 的CRL ，則要在生成GetCRL 消息之后，使用HTTP GET http:/13.1.1.1/CertEnrolll/test.crl/發送CRL 請求（注意這里使用的HTTP GET與前面的有所不同）。這里的CertRep 消息返回的是撤銷證書列表[2]，列表中的每項由用戶證書序列號和撤銷日期組成，其格式如圖11所示。

[5]

圖11 CRL 格式

4. 結論

本文以SSL 服務器獲取證書為例討論了SCEP 的一些功能，其實SCEP 還可以為其他需

要證書的模塊提供服務，如IPSEC 等。SCEP 解決了建立安全通道時驗證通信雙方身份的問題，使用PKCS ＃10、PKCS ＃7協議與數據加密和數字簽名相結合，從而在證書注冊和頒發證書時，隱藏身份信息，抵抗中間人攻擊。

參考文獻

Yang Yang，Ma Yue

College of Computer Science & Technology，Beijing University of Posts and

Telecommunications ，Beijing (100876)

Abstract

SSL has characters of safety, message integrity and end authentication as a popular protocol ensuring information secure. This title uses SCEP module to offer end authentication for SSL, it is a module on router, send request to CA server, makes SSL server able to prove its identification.

Keywords ：SCEP ，SSL ，CA Server，CRL

- 8 -
