浙江大華技術股份有限公司動態撥號聯網解決方案—— ADSL 、小區寬帶王等一、大華硬盤錄像機設置：進入大華硬盤錄像機的主菜單，在系統設置菜單下的網絡設置中進行如下配置，保存后，重啟DVR 。IP 地

浙江大華技術股份有限公司

動態撥號聯網解決方案

—— ADSL 、小區寬帶王等

一、大華硬盤錄像機設置：

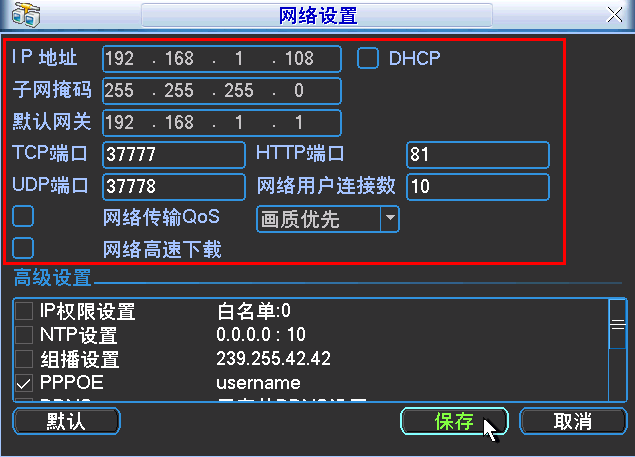

進入大華硬盤錄像機的主菜單，在系統設置菜單下的網絡設置中進行如下配置，保存后，重啟DVR 。

IP 地 址：192.168.1.108

子網掩碼：255.255.255.0

默認網關：192.168.1.1

要保證TCP 端口37777和

HTTP 端口81這兩個端口在公網和局域網內未被占用！（大部分地區公網上的80端口已經被占用，請選用81、82等）

第 1 頁 共 10 頁

浙江大華技術股份有限公司

二、TP-Link 路由器設置：

（如果現場使用的是河南網通線路，則TP-Link 的路由器一定要是河南網通專用版本，且自帶動態域名解析功能）

1、配置路由器的局域網端（LAN 口設置）：

在路由器網絡參數――LAN 口設置頁面中，將路由器的局域網IP 地址設置為192.168.1.1 ，子網掩碼設置為

255.255.255.0 ，將路由器的LAN 地址作為硬盤錄像機的網關，也就是說整個局域網的網關就是路由器的LAN 地址，再點擊保存按鈕，然后進入WAN 頁面。

第 2 頁 共 10 頁

浙江大華技術股份有限公司

2、配置路由器的廣域網端（WAN 口設置）：

在路由器網絡參數――WAN 口設置頁面中，將路由器的WAN 端口連接類型選擇為PPPoE

，再輸入上網帳號和上網口令，如果是河南網通用戶，請將撥號模式選擇為：特殊撥號模式 ，然后將連接模式選擇為：自動連接，在開機和斷線后自動連接 ，以保證在斷線的情況下能夠自動撥號上網，然后點擊保存按鈕，然后進入轉發規則頁面。

第 3 頁 共 10 頁

浙江大華技術股份有限公司

3、配置路由器的虛擬服務器：

在路由器的轉發規則――虛擬服務器界面中，點擊添加新條目按鈕進入添加虛擬服務器頁面，在服務端口號輸入：37777

，對應的IP 地址為192.168.1.108，協議選擇：ALL ，狀態選擇：生效 ，點擊保存按鈕。

第 4 頁 共 10 頁

浙江大華技術股份有限公司

使用相同的方法添加端口號81 ，添加完成后，在虛擬服務器列表中會顯示出這兩個端口的狀態，如下圖。

第 5 頁

共 10 頁

浙江大華技術股份有限公司

對于需要映射多臺錄像機的情況，進行如下設置：

DVR 的IP 地址：可以擴展為192.168.1.109、192.168.1.110等； TCP

端口：可以擴展為37779、37780等；

HTTP 端口：可以擴展為82、83等。

第 6 頁 共 10 頁

浙江大華技術股份有限公司

如果是對于單獨一臺錄像機要上公網的情況下，也可以考慮將錄像機直接暴露于公網，以實現雙向通信，此時可以把錄像機直接設置為DMZ 主機。

具體設置如下：

DMZ 狀態：啟用

DMZ 主機IP 地址：192.168.1.108（即錄像機的IP 地址）

第 7 頁 共 10 頁

浙江大華技術股份有限公司

4、配置路由器的動態域名解析服務（動態DNS ）：

在路由器的動態DNS 頁面中，將服務提供者選擇為：

花生殼 ，用戶名和密碼請輸入在花生殼網站上申請的域名和密碼，將選中啟用DDNS 功能，點擊保存按鈕，然后再點擊登錄按鈕，如果登錄成功，則在信息欄中會顯示如下信息，說明已經域名解析成功，可以遠程訪問了，如果登錄不成功，則請重啟路由器，以再次連接測試。

所有的參數設置完成后，必須重啟路由器一次，以使所有參數生效。

第 8 頁 共 10 頁

浙江大華技術股份有限公司

三、在電腦上的訪問方法：

1、首先測試該域名解析出的公網IP 是否與TP-Link 路由器上的公網IP 一致，如果一致，則說明域名被正常解析，進入第2步驟。

注：鐵通、廣電等公司線路可能為租用電信、網通公司線路，則解析出的IP 地址與路由器不符合，暫無法使用該方法。電信、網通未測出有該問題。

2、其次測試端口號是否連通，例如在路由器上映射的端口為37777和81，則需在開始――運行中輸入cmd ，打開一個

DOS 窗口，輸入如下測試命令，如果提示連接失敗，說明端口不通，需重新檢測路由器上的端口映射功能。

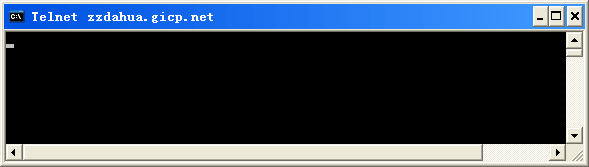

如果輸入測試命令后的返回結果是只有一個光標在閃爍，如下圖，說明該端口可正常使用，進入第3步驟。

第 9 頁 共 10 頁

浙江大華技術股份有限公司

3、使用Windows 自帶的IE 訪問DVR 的方法是在IE 的地址欄中輸入完整的域名和端口號：http://zzdahua.gicp.net:81，如果該域名下有三臺DVR 的話，則需區別不同的端口號：http://zzdahua.gicp.net:82 ，http://zzdahua.gicp.net:83 。之后的操作與在局域網訪問的操作步驟一樣。

4、在客戶端軟件PSS 上訪問的方法是在PSS 軟件上添加DVR 設備，在IP 地址中輸入域名zzdahua.gicp.net 和端口號37777即可，如果該域名下有三臺DVR 的話，在PSS 上添加三臺設備，均輸入域名zzdahua.gicp.net ，端口號分別為37779和37780即可。

第 10 頁 共 10 頁
