課程設計(論文)題 目 名 稱 DNS 網絡協議分析與實現 課 程 名 稱 網絡協議分析課程設計 學 生 姓 名

課程設計(論文)

題 目 名 稱 DNS 網絡協議分析與實現 課 程 名 稱 網絡協議分析課程設計 學 生 姓 名 學 號 系 、專 業 信息工程系、網絡工程專業 指 導 教 師

年 月 日

目 錄

1 課程設計目的 . .............................................. 2

2 課程設計的任務和內容 ....................................... 2

3 網絡協議分析環境和分析工具 ................................. 2

3.1協議分析環境 .......................................... 2

3.2網絡拓?fù)鋱D ............................................ 6

3.3 協議分析工具 .......................................... 8

4 網絡協議分析設計及實現過程 ................................. 9

5 DNS協議分析與實現過程 .................................... 14

6 課程設計總結 . ............................................. 27

參考文獻 . ................................................... 28

致 謝 . ..................................................... 28

1

1 課程設計目的

1.1 課程設計實際的意義

DNS 是基本的TCP/IP網絡服務之一，用數字表示IP 地址不僅難以記憶，而且不夠形象、不夠直觀，于是產生了域名方案，即為聯網了的計算機賦予有意義的名稱。Internet 上的域名與IP 地址之間是一一對應的，計算機之間通過IP 地址進行通信，將域名轉換為IP 地址稱為域名解析，DNS （Domain Name Server）就是專門進行域名解析的服務器。要正確部署DNS 服務器，理解區域（Domain ）的關系就非常的重要。對企業用戶來說，還可以通過域名來反映自己的品牌和服務內容，以提升企業形象?？傊珼NS 在TCP/IP網絡中具有非常重要的地位，所以本次課程設計是具有實際意義的。

1.2 DNS服務器配置的目的

1) 掌握DNS 服務器的概念

DNS 是域名服務器(Domain Name Server ) 的縮寫，在TCP/IP網絡中是一種很重要的網絡服務，它用于將易于記憶的域名和不易記憶的IP 地址進行轉化。

2) 掌握DNS 服務器工作原理及功能

DNS 通過在網絡中創建不同的區域，并采用一個分布式數據系統進行主機名和地址的查詢。當在客服機的瀏覽器中鍵入要訪問的主機名時就會觸發一個IP 地址的查詢請求，請求會自動發送到默認的DNS 服務器，DNS 服務器就會從數據庫中查詢?cè)撝鳈C(jī)所對應的IP 地址，并將找到IP 地址作為查詢結果返回。瀏覽器得到IP 地址后，就根據IP 地址在Internet 中定位所要訪問的資源。

3) 掌握DNS 的組成及查詢

① 域名空間

② 域名服務器

③ 解析器

4) DNS 服務器的類型

① 主域名服務器（master server）

② 輔助域名服務器（slave server）

③ 緩存域名服務器（caching only server）

2

1.3 DNS的重要性 從技術角度看：DNS 解析是互聯網絕大多數應用的實際尋址方式，域名技術的再發展、以及基于域名技術的多種應用，豐富了互聯網的應用和協議。而從資源角度看，域名是互聯網上的身份標識，是不可重復的唯一標識資源，互聯網的全球化使得域名成為標識一國主權的國家戰略資源。

我們此次課程設計就是為了加深對DNS 協議的理解，以及掌握流量分析工具的使用，學習基本的流量分析方法。

2 課程設計的任務和內容 2.1 課程描述

DNS 服務器是計算機域名系統 (Domain Name System 或Domain Name Service ) 的縮寫，由解析器和域名服務器組成。域名服務器是指保存有該網絡中所有主機的域名和對應IP 地址，并具有將域名轉換為IP 地址功能的服務器。其中域名必須對應一個IP 地址，而IP 地址不一定有域名。域名系統采用類似目錄樹的等級結構。域名服務器為客戶機/服務器模式中的服務器方，它主要有兩種形式：主服務器和轉發服務器。將域名映射為IP 地址的過程就稱為“域名解析”。DNS 采用客戶/服務器機制，實現名稱與IP 地址的轉換。DNS 服務器上提供域名解析庫，響應客戶端的域名查詢請求，DNS 客戶端也稱解析程序，用來查詢服務器獲取名稱解析信息。DNS 是基本的TCP/IP網絡服務之一，用數字表示IP 地址難以記憶，而且不夠形象、直觀，于是就產生了域名方案，即為聯網計算機賦予有意義的名稱。在Internet 上域名與IP 地址之間是一一對應的，計算機之間通過IP 地址進行通信，將域名轉換為IP 地址稱為域名解析，DNS （Domain Name Server）就是專門進行域名解析的服務器。

2.2 設計內容

理解域名與域名解析的基本概念，且熟練掌握Windows 下的DNS 服務器的配置，能使用Wireshark 抓取DNS 的數據包并進行具體的分析。

3 網絡協議分析環境和分析工具

3.1 協議分析環境

3

1) 安裝Windows2000/2003Server/XP操作系統的PC 計算機一臺。

2) 每臺PC 具有一塊以太網卡，通過雙絞線與局域網相連。

3) 每臺PC 運行網絡協議分析軟件Ethereal 。（Wireshark ）

由于本次課程設計我們是關于DNS 的分析與實現，需要Wireshark 這個網絡分析工具，Wireshark 是一個抓取網絡數據包的工具，這對分析網絡問題是非常重要的，當我們的電腦中沒有此網絡分析工具時，我們可以通過下面方式下載、安裝。

首先在如下電腦上下載“Wireshark ”并在電腦上安裝；

其次打開安裝好Wireshark 程序，會看到如下圖所示界面：

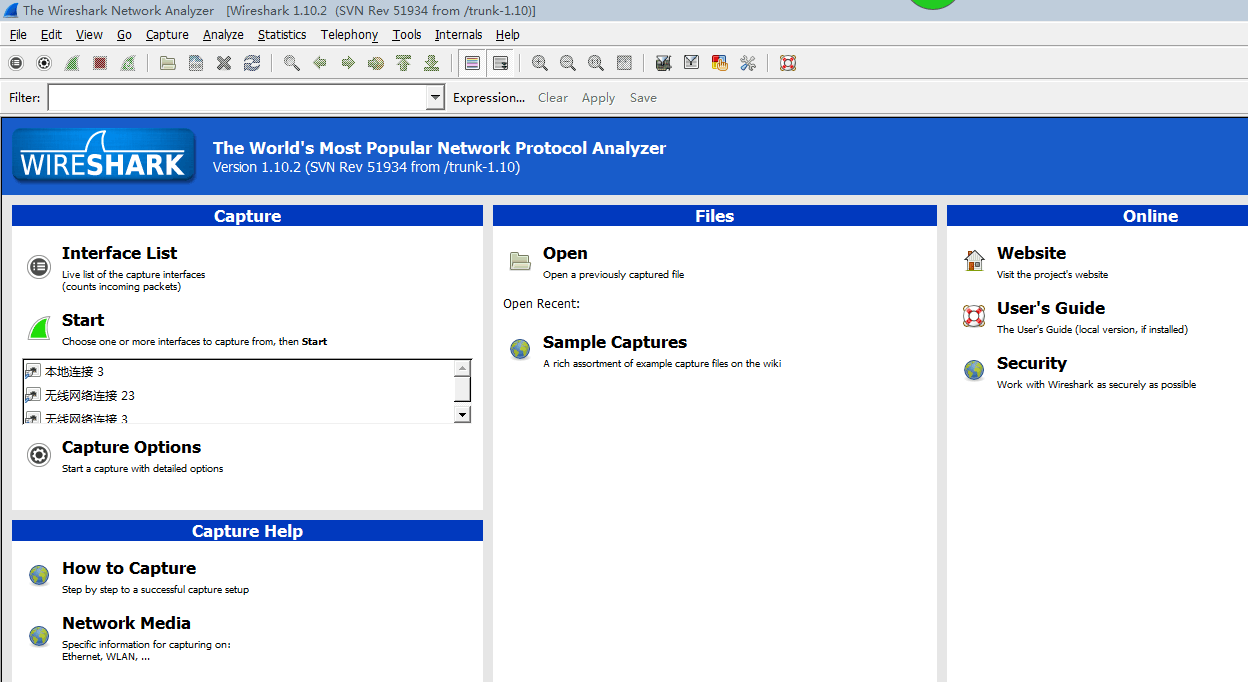

圖3.1.1 Wireshark 主界面

然后打開“Capture”－＞“Options”，打開后界面如下：

4

圖3.1.2 抓包選項

Capture Filter 這一欄是抓包過濾，一般情況下可以不理會，留為空。隨后我們就可以點擊Start 了，如下圖：

5

圖3.1.3 正在抓包

現在已經在抓包，抓包結束后點擊上圖中紅框的按鈕停止抓包。這樣我們就抓到了數據包。再打開“File ”－＞“Save”，出現下面界面：

6

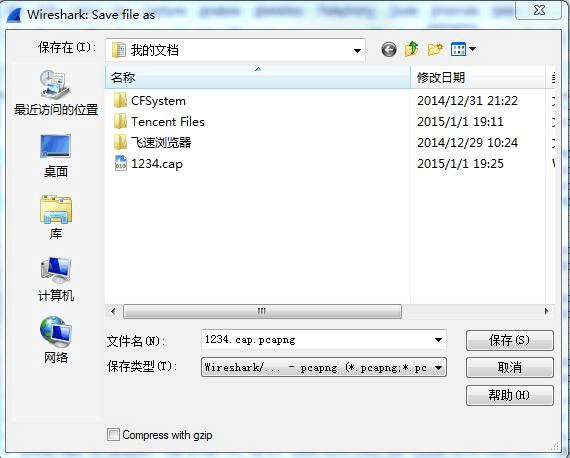

圖3.1.4 保存文件

選擇好保存路徑和文件名后，點擊保存。這樣我們就完成了一次抓包并保存，剩下的就是要去分析所抓取的數據包中的內容，發現網絡中的故障并且能做出相應的處理。

3.2 網絡拓?fù)鋱D

DNS 服務器主模塊包含三個子模塊，分別如下：

1) 命令行參數處理模塊：該模塊用來處理通過命令行提示符來啟動這個DNS 服務器時所輸入的命令行參數，管理員通過設置不同的參數可以使DNS 服務器顯示不同程度的提示和調試信息。所以這模塊主要是依照輸入的參數設置標志數據，以控制最后

7

的各種信息的輸出。

2) 本地解析模塊：本模塊是在本DNS 服務器本地保存的曾經解析過的或者需要屏蔽額域名和其對應IP 信息文件中查找從應用程序來的請求解析的域名，在這個文件中查到需要的域名后取出對應的IP 地址，并構造DNS 應答數據包返回給發送此DNS 域名解析請求的應用程序。

3）外部DNS 服務器解析模塊：當本地解析失敗時，本DNS 服務器會調用外部DNS 服務器解析模塊。此模塊將應用程序發送的DNS 請求報文轉發給外部DNS 服務器然后接收外部服務器返回的應答信息，并根據這個信息給予應用程序相應的DNS 應答。三個模塊與主模塊的關系圖如下：

圖3.2.1 主模塊調用這三個并列的模塊，而本地解析模塊調用文件查找子模塊

8

圖3.2.2 DNS 域名解析拓?fù)鋱D

3.3 協議分析工具

Wireshark 是世界上最流行的網絡分析工具之一。這個強大的工具可以捕捉網絡中的數據，并為用戶提供關于網絡和上層協議的各種信息。與很多其他網絡工具一樣，Wireshark 也使用pcap network library來進行封包捕捉?？梢云平饩钟蚓W(wǎng)內QQ 、郵箱、msn 、賬號等的密碼！在使用Wireshark 分析工具時，我們需要了解Wireshar 在工作時的一些基本知識：因?yàn)閃ireshark 的協議會有很多種，例如：IP ， arp ，rarp ，decnet ，http ，ftp ，icmp ，tcp and udp等。如果沒有特別指明它是什么協議，則默認使用所有支持的協議；Wireshark 的方向也會有不同，可能的值有：src ，dst ，src and dst，src or dst，如果沒有特別指明來源或目的地，則默認使用 "src or dst" 作為關鍵字；W ireshark 的主機Host(s)也會有相應的規則，可能

9
