一功能分析

1.1 目的

該文檔是關于用戶對于博客網站系統的功能和性能的要求，重點描述了博客網站系統的設計需求，將作為對該工具在概要設計階段的設計輸入。

本文檔的預期讀者是：

●

●

●

●

● 設計人員 開發人員 項目管理人員 測試人員 用戶

1.2 范圍

該文檔是借助于當前系統的邏輯模型導出目標系統的邏輯模型，解決整個項目系統的“做什么”的問題。在這里，對于開發技術并沒有涉及，而主要是通過建立模型的方式來描述用戶的需求，為客戶、用戶、開發方等不同參與方提供一個交流的渠道。

1.3 系統整體結構

根據用戶的需求陳述，可以確定本項目分為客戶端和管理端，客戶端主要功能是提供閱讀文章、發表評論、發表留言等等。管理端的功能提供博客管理人員進行的類型管理、文章管理、評論管理等。他們的關系如圖A-1。

圖A-1 校園博客系統流程圖

1.4 系統運行網絡環境

本系統的網絡運行圖如圖A-2，無論是客戶端的訪問者還是管理端的BM 等都可以通過網絡登錄到本系統中。訪問者通過網絡發布相關信息及通過網絡發表評論。

圖A-2：網絡拓撲圖

1.5 系統運行硬件環境

本系統的硬件環境如下：

● 客戶機：普通PC

? CPU ：P4 1.8GHz

? 內存：256MB 以上

? 分辨率：推薦使用1024*768像素

● WEB 服務器

? Internet 信息服務（IIS ）管理器

● 數據庫服務器

? CPU ：P4 1.8GHz

? 內存：256MB 以上

1.6 系統運行軟件環境

●

●

●

●

操作系統：Windows XP 數據庫：MYSQL 開發語言：JSP JAV A 瀏覽器：IE7.0

1.7 角色（Actor ）定義

角色或者執行者（Actor ）指與系統產生交互的外部用戶或者外部系統。

1.7.1 博客訪問者

博客訪問者是指在這個網絡校園博客系統中通過客戶端匿名或已注冊的人員，這個Actor(包括游客) 主要參與客戶端的閱讀文章、發表評論、發表留言等功能。

1.7.2 管理用戶

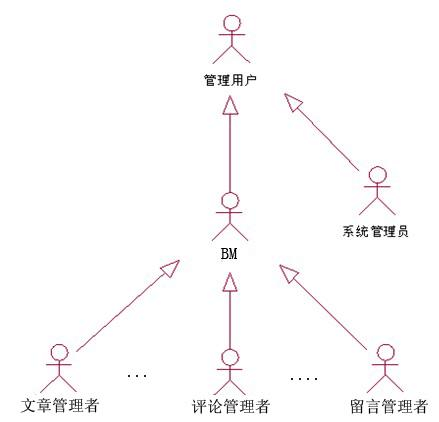

管理用戶是指管理端的用戶，這個此Actor 派生兩個子類， BM （博客管理員）和系統管理員，BM 是指在校園博客系統中通過管理端參與博客管理員工作的人員，他又可以派生多個子類如文章管理者、評論管理者和留言管理者。博客管理員具有發布，修改，刪除博客，查看博客，發表評論等權限。系統管理員是指對校園博客系統系統進行相關設置、維護的人員，它也是通過管理端登錄對管理端的用戶進行設置，分配權限等，它們的關系如圖A －3：

圖A-3：BM 角色的關系圖

管理用戶部分說明如下：

● BM

? 文章管理者

－ 管理知識庫、組織文章的發布、刪除和修改。

? 評論管理者

－ 根據相關規定對評論進行設置。

? 留言管理者

－ 整理留言。

● 系統管理員

－通過管理端對系統用戶進行管理的人員，這個Actor 主要負責對管理端用戶的增加，權限的設置等功能。

1.7.3 數據庫

數據庫是一個與系統產生交互的外部系統，這個Actor 負責系統的數據查詢、增加、刪除和修改等操作。本網站采用MYSQL 數據庫，名稱為db-Blog ，其中包含14張數據表。

1.8 系統主Use Case圖

校園博客系統可以分為兩個主要的組成部分，一個是客戶端子系統，一個是管理端子系統?？蛻舳俗酉到y(tǒng)主要是指博客訪問者通過登該博客網站進行操作的功能。管理端子系統是該博客網站的管理人員發布文章，整理評論，留言等功能。系統的主Use Case 圖如圖A-4所示。

圖A-4：系統的主Use Case圖

1.9 客戶端子系統

博客訪問者通過校園網站登錄到系統中進行訪問，博客管理員通過它發布文章，提供鏈接等等，這就是客戶端子系統的功能。在客戶端用戶可以瀏覽、閱讀文章，點擊鏈接，發表評論，發表留言幾項。它的活動圖如圖A-5所示。

圖A-5：客戶端的活動圖

客戶端管理的部分功能描述如下：

-1：瀏覽功能

1、列出所有的項，包括留言、日志、圖片、視頻、音樂、個人資料等；

2、可選定一項記錄，顯示所有域；

-2：查詢功能

1、日志標題關鍵字查詢；

2、圖片標題關鍵字查詢；

3、留言標題關鍵字查詢；

以上的輸入可在指定的位置輸入關鍵字，經過系統內部關鍵字匹配機制，最終得到相應的查詢結果，沒有查到時提供提示機制。

-3：修改功能

1、更改背景圖片, 更改已發表日志，更改個人信息資料；

2、進入修改功能頁面后，修改相應內容，系統內部將新內容替換掉舊內容，修改信息成功或失敗時提供提示機制，并在成功后顯示修改后結果。

-4：添加功能

1、添加一個新的記錄（圖片、日志、個人信息等）；

2、進入增加功能頁面后，根據意向添加所需內容，系統內部在原有內容基礎上添加內容。添加信息成功或失敗時提供提示機制，并在成功后顯示添加后的結果。

-5：留言功能

此功能是專門為訪客設計的，一般管理員不使用此功能。訪客在瀏覽過博客之后，進入留言界面，寫下自己的感言，輸入驗證碼發表。發表信息成功或失敗時提供提示機制，并在成功后顯示發表后的結果。

-6：此外，客戶端子系統還具有編輯，發布和刪除博客功能，編輯，修改功能和添加刪

除自己的好友用戶功能以及修改個人信息。

1.10 管理端子系統

管理端主要是指提供系統后臺系統管理員使用的功能部分，它的功能分為用戶管理、登錄管理等部分，每個登錄者首先經過認真安全認證然后缺陷權限，根據相應的權限現實相應的功能。

管理端的這些Use case（用例）描述如下：

F-L-1：登錄管理

登錄管理是負責所有的管理端的登錄，管理端的人員要登錄到管理端必須經過登錄界面，輸入自己的用戶名和密碼，通過判斷這個用戶的權限信息，不同的登錄人可能具有不同的權限，尚未注冊的人員可通過注冊成為用戶。根據不同的權限現實不同的功能。

F-M-1：類型管理：

類型管理用例是管理員登錄到系統，管理員根據博客中提取出來生成各種類別的文

章，并且可以對文章內容進行增、刪、改的功能。

F-M-2：評論管理：

評論管理是指管理員登錄到系統，整理各類評論并可對評論管理進行增、刪、改的功能。

F-M-4：留言管理：

留言管理管理是指博客系統管理人員對博客訪問者發布的留言進行整理。

F-M-5：圖片管理：

圖片管理是系統管理員對博主發布的文章內容進行審核時，對文章中的圖片進行批準發布或屏蔽的功能。

F-A-1：用戶管理

當進入用戶管理模塊時，在用戶管理中可以增加或刪除用戶，編輯用戶名，用戶密碼，修改用戶權限，具有不同權限的用戶進入系統主界面，界面左側欄中的圖標數有所不同，具體的面標與用戶所具有的權限對應。

1.10.1 登錄管理

登錄到管理端的所有人都需要通過登錄界面進入相應的管理界面，不同的登錄人具有不同的權限，根據登錄人具有的權限將相應的功能呈現在登錄到的管理界面，沒有權限操作的功能將不能呈現在這個界面上?；顒右晥D如圖A-8。

圖A-8：登錄管理活動視圖

1.10.2 類型管理

在校園博客系統中，大量文章的發布可通過某些關鍵字進行分門別類，以提供索引供瀏覽者搜索。其具體描述如下：

用例描述：類型管理

執行者：系統管理者

前置條件：系統管理者已登錄系統；

后置條件：如果類型成功后，則數據庫中的類型庫隨之變化。

基本路徑：

a) 進入系統管理界面，首先展示目前數據庫已有的類型；

b) 點擊類型可以詳細瀏覽這個類型的具體內容，同時也可以對這個類型的具體內容進行修

改；

c) 提供增加類型的按鈕，增加類型時，首先選定類別，然后類型名稱、類型內容、確定可

選答案（多個）等；

d) 可以刪除選擇的類型。

1.10.3 評論管理

在校園博客系統中，要定期整理評論，不僅要刪除或屏蔽部分不符合要求的評論，還可以對評論進行設置，推出精品評論或話題評論，增加點擊量，提高人氣。具體功能描述如下： 用例描述：評論管理

執行者：系統管理者

前置條件：系統管理者已登錄系統；

后置條件：如果評論設置成功后，則數據庫中的數據隨之變化。

基本路徑：

a) 進入系統管理界面，首先展示目前存在的文章；

b) 點擊每個文章可以詳細瀏覽每個文章的評論：

c) 可以對一些評論進行刪除，或者可以重新整理各個評論的順序；同時可以預覽整個文章； d) 提供增加評論的按鈕，增加評論時，從數據庫中選擇評論；

e) 可以刪除選擇的評論。

1.10.4 留言管理

留言管理是校園博客系統的功能之一，系統管理人員根據某些管理條例規定，對留言進行批準審核，博客管理人員也可根據自己喜好刪除留言。具體功能描述如下： 用例描述：留言管理

執行者：系統管理者、博客管理者

前置條件：管理者已登錄系統；

后置條件：如果留言管理成功后，則數據庫中的留言信息隨之變化，管理員和瀏覽者均可通過文章頁面看到留言的更新。

基本路徑：

a) 進入系統管理界面，首先展示目前已存在的留言；

b) 通過點擊每篇博文，可以詳細瀏覽每個留言的詳細描述；

c) 提供留言刪除

1.10.5 圖片管理

博客管理員發布的文章中包含圖片可提高博文的精彩度和點擊量。系統管理員則可根據具體條例或某些規定屏蔽或刪除某些不符合要求的圖片。具體的功能描述如下： 用例描述：圖片管理

執行者：系統管理者

前置條件：系統管理者已登錄系統；

后置條件：圖片整理完成后，則瀏覽者和管理員均可在博文發布頁面看到更新后的內容。 基本路徑：

a) 進入系統管理界面，首先展示正在瀏覽中的博文目錄；

b) 通過點擊目錄進入相應的博客文章界面；這個界面也顯示了每個博主的用戶名以及目前的處理狀態等信息；

c) 對圖片有三種處理結果：批準圖片發布、刪除圖片、屏蔽圖片；

d) 對于圖片的采取的不批準的處理結果，可以采用留言等方式通知博主，并通過處理方式發布相應警告。
