智能無線遠程測控終端技術規范

2017-03-27

23482

智能無線遠程測控終端無線RTU 命名規則及技術規范CM550系列智能無線遠程測控終端(以下簡稱無線RTU ）是才茂通信科技經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線

智能無線遠程測控終端

無線RTU 命名規則及技術規范

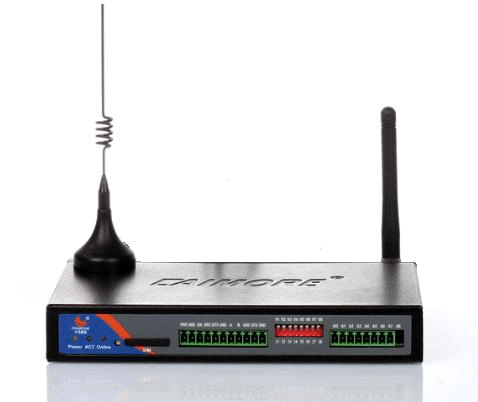

CM550系列智能無線遠程測控終端(以下簡稱無線RTU ）是才茂通信科技經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口通信，RS485通信和4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。

CM550系列采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能。

該產品擁有工業級處理器和智能三級保護，它不但通過電力3000V 電擊測試，還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測、交通控制等等行業。

F ：LTE-FDD 網絡 H ：HSPA 網絡

RTU 型號

產品特點

工業級設計

1. 工業級CPU ：工業級高性能嵌入式處理，抗干擾能力強。 2. 工業級無線模塊：采用工業級無線模塊，傳輸穩定。

3. 實時操作系統：采用實時操作系統，帶內存管理單元，實時性強，功能升級快，系

統穩定，帶完善TCP/IP協議棧；

4. 強化電路板：PCB 采用遵循20H 和3W 原則，同時公司所有產品電路板都采用生益材

質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過

壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護 CPU內置看門狗WDT 保護）系統保護的基礎

上，增加一級系統虛擬值守VWM （Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

2. UIM/SIM卡ESD 保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD 保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符

合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD 認證或者FCC 認證或者CE 認證。

6. DNS 自動獲?。鹤詣荧@取DNS ，不再需要人工配置輸入DNS ；規避了因為選擇的DNS

服務器異常，導致無線RTU 設備當機的嚴重現象。

7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；

使網絡通信性能優異，掉線概率極大降低。

8. EMC 性能優異：通過電力3000V 電擊測試，特別適合在工業領域環境惡劣下使用；系

統EMC/EMI優異，系統穩定可靠；通過歐洲CE 認證，通過EMC 測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

功能強大

1. 支持虛擬數據專用網（APN/VPDN）。

2. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個。

3. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。

4. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接。

5. 支持固定IP 通信方式；支持DDNS 動態域名通信方式。

6. 支持6路計數器輸入。

7. 支持8路開關輸入量。

8. 支持8路模擬輸入量。

9. 支持4路數字輸出量。

10. 支持2路PWM 輸出。

11. 支持4路繼電器輸出。

12. 支持1路串口RS232通信。

13. 支持1路RS485通信。

14. 支持1路以太網。（硬件帶以太網接口的才有此功能）

15. 支持1路USB 接口。（硬件帶以太網接口的才有此功能）

16. 支持擴展無線RTU 管理平臺協議。

17. 支持遠程配置，遠程控制，遠程升級。

18. 支持WEB 配置。

19. 支持telnet 功能。

20. 支持網口本地軟件升級，升級速度快速。

21. 支持GPS/北斗定位（非標配，采購時需額外告知）。

22. 支持ZIGBEE 低功耗的近距離無線組網通訊（非標配，采購時需額外告知）。

23. 同時支持LINUX 、UNIX 和WINDOWS 操作系統。

簡單易用

1. 完善的WEB 配置界面。

2. 中心軟件：提供完整的數據中心管理軟件，可同時管理大量無線RTU ，并對無線RTU

各項資源進行控制。

3. 豐富接口：提供RS232接口或者RS485接口或者TTL 接口或者RS422接口或者USB

接口或者RJ45以太網接口，全接口支持。

4. 完善的網絡支持：提供包括2G 網絡（GSM 網絡），2.5G 網絡（GPRS 網絡），2.75G 網

絡（EDGE 網絡），3G 網絡（WCDMA 網絡、EVDO 網絡、TD-SCDMA 網絡），4G 網絡（TDD 網絡、FDD 網絡），全網絡的產品支持。

5. 檢查軟件：提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。

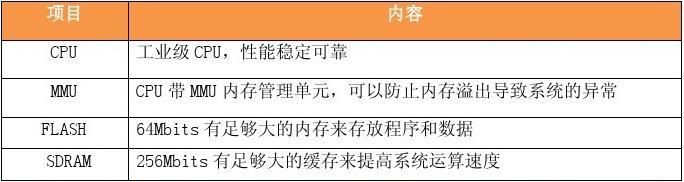

技術參數

GPS 參數：
