廣東技術師范學院實驗報告學院：姓名：實驗地點：實驗 9 項目名稱： 網絡基本管理 專業： 學號： 班級： 組別： 組員： 指導教師簽名： 成績：實驗日期： 1、 實

廣東技術師范學院實驗報告

學院：

姓名：

實驗地點：

實驗 9 項目名稱： 網絡基本管理 專業： 學號： 班級： 組別： 組員： 指導教師簽名： 成績：

實驗日期： 1、 實驗?zāi)康?/p>

理解網絡配置與管理的基本概念和任務，掌握網絡基本配置方法，初步掌握使用各種命令工具來檢測系統網絡狀態和排查各類網絡問題。

2、 實驗內容

隨著網絡技術的不斷發展，網絡設備逐漸專一化，路由器、防火墻等設備由專門的硬件實現。盡管如此，各種網絡服務器仍然需要運行在UNIX 系統，UNIX 系統仍然是服務器領域占主流的操作系統。合理的網絡配置及管理是提供穩定服務的基礎，因此其網絡配置管理仍然是系統管理上的一個重要組成部分。本實驗的主要內容包括基本的網絡配置、路由管理、以及Linux 所提供的一些重要網絡工具的使用。

2.1網絡配置

要對Linux 系統進行網絡配置，首先當然要具備基本的計算機網絡知識，包括了主機名、IP 地址與子網掩碼、網關、DNS 等基本概念。具體請參閱教材9-1。

2.2.1 網絡接口

Linux 的網絡直接由內核處理，網絡設備并沒有顯示在/dev目錄中。在內核安裝了合適的設備驅動后，對應的網絡設備才可以使用。兩個最重要的網絡接口如下：

● lo （loopback ）：自環網絡設備，一種特殊的邏輯設備，測試網絡用（127.*.*.*）。 ● eth0(Ethernet)：第一塊以太網網卡設備名。

其余內容請參考教材9.1.2節。

2.2.2 配置文件（補充教材9.1.3節）

（1）/etc/services：列出系統中所有可用服務，端口號等基本信息。包括了常用且重要的網絡服務端口ftp ，ssh ，http 等。具體的網絡服務端口分配情況請參閱表9-2和表9-3。

（2）/etc/rc.d/init.d/network：網絡控制和管理的基本腳本，其特點是當網絡重新設置后，只需要重新運行該腳本即可，而并不需要重啟系統。同時也可以實現對網絡功能啟動和停止等。重啟網絡功能的例子：

/etc/rc.d/init.d/network restart

或者使用命令：service network restart

注：不同版本的Linux 放置該腳本的地方有所不同。

（3）/etc/sysconfig/netwok-scripts目錄和/etc/sysconfig/networking/devices目錄該目錄下包括了啟動或停止每個網絡接口的腳本，包括ifup 和ifdown 。對應地，系統中已使用的每一個網絡接口都有相應的腳本，如ifcfg-lo, ifcfg-eth0等。其中包含了配置信息和部分網絡命令。 ＃Realtek|RTL-8139/8139C/8139C

DEVICE=eth0

BOOTPROTO=none #設為dhcp 動態獲得IP

ONBOOT=yes

TYPE=Ethernet

NETMASK=255.255.255.0

IPADDR=192.168.100.1

USERCTL=no

PEERDNS=no

GA TEWAY=192.168.100.5

實際上，配置文件/etc/rc.d/init.d/network每次啟動網絡時就會運行或讀取/etc/sysconfig/netwok-scripts目錄和/etc/sysconfig/networking/devices目錄中的腳本和設備配置信息。

（4）/etc/hosts：記錄域名以及相對應的IP 地址。可將經常訪問的部分主機域名存放到該文件中，以獲得較快的訪問速度。

（5）/etc/resolv.conf：在DNS 客戶端配置Linux 域名服務器的文件。域名服務器項最多允許有三個。一般來說，以距離客戶端的遠近對DNS 服務器進行羅列。當獲得需要解釋的域名候，解釋器將按順序連接每個服務器以獲得域名所對應的IP 地址。

2.2.3 基本命令（補充教材9.2.3節）

首先需要說明的是，無論使用桌面工具，或是shell 命令，最終都涉及到修改上述相關配置文件。關于網絡配置的桌面工具使用很方便，具體請參閱9.2.1節內容。

命令：hostname

功能：查看當前計算機的主機名

格式：請參閱例9-1

命令：ifconfig

功能：查看和配置網絡設備。

格式：ifconfig [網絡接口] [IP地址] [netmask 子網掩碼] [up|down]

例子：請參閱例9-3，9-4，9-5

命令：ping

功能：使用ICMP 傳輸協議，發出要求回應的信息，若遠端主機的網絡功能沒有問題，就會回應該信息，因而得知該主機運作正常。

格式：ping [-c 次數] IP地址|主機名

例子：請參閱例9-7，9-8

一般來說，網絡連接的測試可遵循以下順序執行，以逐步排除網絡連接問題。

1、ping 127.0.0.1：檢查內核網絡協議棧是否運行正常。

2、ping 本地IP 地址：檢查網卡是否配置正常

3、ping 本網段內的主機：檢查局域網是否正常工作。

4、ping 周圍網段的主機：檢查網關是否工作正常，檢查路由表是否配置正確。

5、ping Internet站點：檢查DNS 服務器以及遠程路由器是否正常工作。 命令：route

功能：配置靜態路由。當系統需要將數據包發送到其他主機時，需要將包中的目標IP 地址和內核中的路由表中的路由進行比較，并指出應該將包發送到何處。格式：route [[add|del] default gw 網關IP]

例子：請參閱例9-9，9-10

命令：netstat

格式：netstat [選項] [協議/接口名稱]

功能：顯示每個協議的活動套接字以及路由表信息

選項：

-r ：顯示路由表信息

使用-r 選項能查詢的系統使用的路由表，表中各字段的含義如下：

● Destination ：該路由的目標地址，可以是主機IP 地址，也可以是某一個網段 ● Gateway ：網關，指定訪問目標地址所通過的網絡接口的地址。

● Flags ：標記，主要的標記有：G （網關標記）；U （處于活動狀態, 所有路由

表中的路由都有此標記）；H （路由至主機而不是網絡）；S （手工添加的靜態路由）；b （該路由表是為廣播地址）。

● Refs ：反映當前使用該路由的活躍連接數。

● Use ：反映當前使用該路由下所發送的數據包計數。

● If ：路由所使用的網絡接口名稱

● Exp ：路由的過期時間

● Groups ：顯示允許和禁止使用此路由的用戶組ID 。

-n ：以數字顯示網絡地址，否則將地址解釋為某個符號標志并將其顯示 -i ：顯示所有接口的狀態

-s ：顯示各個協議的統計信息

例子：netstat 的使用。

#netstat -rn

Routing tables

Destination Gateway Flags Refs Use If Exp Groups

Route Tree for Protocol Family 2 (Internet):

default 192.168.1.1 UG 81 181009764 en0 - -

127/8 127.0.0.1 U 8 29249 lo0 - -

192.168.1.0 192.168.1.18 UHSb 0 0 en0 - - =>

192.168.1/24 192.168.1.18 U 1 49367 en0 - -

192.168.1.18 127.0.0.1 UGHS 7 16903 lo0 - -

192.168.1.255 192.168.1.18 UHSb 0 661 en0 - -

Route Tree for Protocol Family 24 (Internet v6):

::1 ::1 UH 0 0 lo0 - -

顯示系統中各個網絡接口的基本信息，包括接口所支持的最大傳輸單元數（字節）MTU 、接口所處的網絡Network 、接口地址Address 、接收的數據包數目Ipkts 、發送的輸出包數目Opkts 、接收的錯誤數據包數目Ierrs 、發送的錯誤數據包數目Oerrs 、該適配器中沖突的總數。如果您使用的是以太網，將不會顯示任何內容。

#netstat -s

ip:

1396128 total packets received

…..

icmp ：

……(部分內容省略)

命令：nslookup

功能：查詢DNS 服務配置及域名解析。

格式：nslookup 域名

例子：略。

2.2.4 網絡設備別名（補充教材209頁內容）

當為一塊物理網卡分配多個IP 地址時，等于新建多個網絡接口，這些網絡接口相互獨立，可以獨自啟動或停止工作。IP 別名以物理接口名字后面添加數字來表示，如網絡接口eth0，它的另一個IP 別名可以是eth0:0。實現IP 別名功能需要有兩個步驟：

1. 在/etc/sysconfig/network-scripts中創建關于該別名的配置文件?？芍苯涌截恊th0的配置文件ifcfg-eth0為ifcfg-eth0:0，然后修改其中的IP 地址。

2. 重新啟動網絡。（service network restart）

2.2.5 網絡服務的啟動和關停

Linux 的網絡服務以守護進程的形式出現，在此之前已介紹了一些典型的服務器進程，具體也可參閱表9-5。在進行服務器配置運行之前，首先需要做的，是檢查服務器軟件是否已正確安裝，如果安裝正確，那么按默認配置即可啟動服務器進程。計算機網絡中有許多自由的，隨時間而沉淀下來的優秀網絡服務器軟件，Linux 基本默認采用了這些軟件，具體可參考表9-4。

關于啟動和關停服務，Linux 提供了專門的管理工具，也即service 命令，具體可參考例9-11～9-13。

2.2網絡安全的一些基本話題

本節我們是站在Linux 系統管理的角度討論網絡安全，給出一些關于網絡安全基本的原則和建議。

網絡安全是指網絡系統的硬件、軟件及其系統中的數據受到保護，不受偶然的或者惡意的原因而遭到破壞、更改、泄露，系統連續可靠正常地運行，網絡服務不中斷。常見的網絡安全威脅有：

（1） 非授權訪問（Unauthorized Access）：指一個非授權用戶的入侵。

（2） 信息泄露（Disclosure of Information）：指造成將有價值的和高度機密的信息暴露給無權訪問該信息的人的所有問題。

（3） 拒絕服務（Denial of Service）：指使系統難以或不能繼續執行任務的所有問題。

Linux 網絡操作系統提供了用戶帳號、文件系統權限和系統日志文件等基本安全機制，如果這些安全機制配置不當，就會使系統存在一定的安全隱患。因此，網絡系統管理員必須小心地設置這些安全機制。一般來說，可以從如下幾點入手:

1. 設置好/etc/passwd和/etc/shadow文件的訪問權限，定期更改管理員密碼。

2. 利用記錄工具，記錄對Linux 系統的訪問。

3. 慎用Telnet 服務 （以SSH 代替）

4. 合理設置NFS 服務

5. 小心配置FTP 服務

6. 合理設置Sendmail 等電子郵件服務

7. 加強對WWW 服務器的管理，提供安全的WWW 服務

8. 最好禁止提供finger 服務

9. 利用nmap 掃描開放端口和服務

10. 使用防火墻技術

作業：

一、針對2.2節所列10條的安全機制建議，自行選擇其中兩條說明該安全建議的依據是什么？根據該建議，具體應該如何展開安全設置？

二、請完成如下問題，并將截圖結果附于問題之后。注意可以根據實際情況使用合適的ip 地址和子網掩碼等網絡配置參數。

（1） 顯示當前系統中所配置的主機名。

（2） 將www.163.com 的主機地址解析為本機地址，并通過ping 命令驗證設置

是否成功（即ping www.163.com時系統將解釋此網址為本地ip 地址。）。

（3） 通過修改配置文件將eth0設備的ip 地址修改為192.168.1.201，子網掩碼

為255.255.255.0。然后啟用該配置。

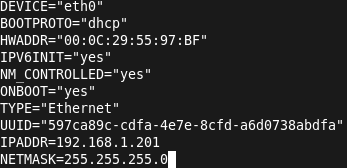

配置/etc/sysconfig/network-scripts/ifcfg-eth0文件

（4） 利用shell 命令查看當前系統的網絡接口配置，并修改網卡接口的ip 為

192.168.1.201，子網掩碼為255.255.255.0。然后啟用該配置。注意可以根據實際情況使用合適的ip 地址和子網掩碼。

（5） 修改客戶端的配置文件，將系統的DNS 服務器配置修改為：8.8.8.8。然

后通過命令查詢www.163.com 的ip 地址來驗證是否配置成功。

（6） 通過修改配置文件，將當前系統中所配置的主機名修改為abc （abc 代表

你的名字的縮寫）。

（7） 查看當前路由表的設置。設置當前默認網關為192.168.1.100。

（8） 列出系統中關于eth0設備使用UDP 協議的數據連接。

（9） 查看系統中關于udp 協議的統計信息，并指出系統發送和接收了多少個數

據報。

（10）為eth0添加一個設備別名eth0:0，然后為其配置另一個IP ，請驗證該設

備別名能否正常工作。

（11）查看當前ftp 服務以及http 服務的狀態，如果沒有運行則對其啟動。
