硬盤錄像機動態撥號聯網解決方案

―――ADSL ，小區寬帶

隨著寬帶網絡的發展，數字硬盤錄像機的聯網，以及圖像的遠程傳輸越來越受到重視，針對數字硬盤錄像機的現狀，以及一些相關的網路產品與技術，現在介紹硬盤錄像機的廣域網聯網解決方案！

注：相關的網絡產品及軟件很多，本方案中以D-Link 網關（具有路由功能的HUB ，常稱為路由器）為例，型號為DI-704P （B 版）、DI-604（B 版、D 版）；動態域名解析以花生殼www.oray.net 為例。

TPLink 路由器也和花生殼www.oray.net www.comexe.cn 等動態域名服

務商綁定，方法類似

§系統框圖

硬盤錄像機和廣域網之間用路由器相連。

路由器具有自動撥號功能，動態域名解析功能，端口映射功能。

如果采用靜態ip 地址，連接單一的硬盤錄像機，那么不需要用路由器，直接通過網線連接到廣域網就可以了。

如果采用靜態ip 地址，連接多臺硬盤錄像機，那么需要分配端口，需要用到路 1

由器的端口映射功能。

如果采用ADSL 等撥號的動態ip 形式的，那么需要用到路由器的動態域名解析功能，并需要申請域名（域名有免費和負費的域名）。

下面重點講解ADSL 動態IP 形式的聯網設置。

§D －Link 路由器設置

注：路由器的每一步設置，必須點擊“執行”，然后重新激活路由器才能生效。 進入路由器配置界面，在界面首頁中設置廣域網（WAN ）端，和局域網端（LAN ）。

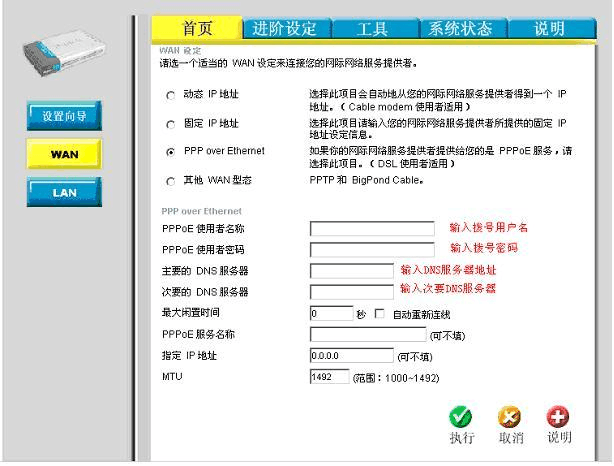

在WAN 端，選擇PPP over Ethernet （DSL 用戶），輸入用戶名和密碼，以及DNS 服務器（如圖所示，紅色的項目必須填寫，下同）。如果是靜態ip 地址那就選擇固定ip 地址就可以了！

在LAN 端，輸入所構建的內部局域網的地址，（通常是192.168.0.1）以及子網掩碼。

如圖所示：

2

把路由器的LAN 地址作為硬盤錄像機的網關。

整個局域網的網關就是路由器的LAN 地址。

在進階設定里面，設置虛擬服務器和DDNS 兩項，首先介紹虛擬服務器，DDNS 在后面會介紹。

這一步是做一個端口映射，就是通過路由，把WAN 的端口映射至LAN 的地址（主機）。

現在將WAN 80端口映射到內部局域網ip 地址為192.168.0.124的主機。在常見英特網服務項選擇WEB ，用于WEB 瀏覽。將37777端口映射到內部局域網ip 地址為192.168.0.124的主機。用于客戶端軟件的瀏覽。然后點擊執行，再重新激活路由器，界面的設置項如圖所以。

注：必須選擇激活，和排程（一般選擇“任何時間” ）

3

對于映射多臺機器，可以擴展WEB 端口，例如81，81端口等。

對于客戶端軟件擴展，可以增加37776，36767等端口。

注：有些路由器或軟件進行端口映射時，可能在映射如37777等大位數端口會出問題，需將TCP 端口由37777改為888等小數字的端口號。

4

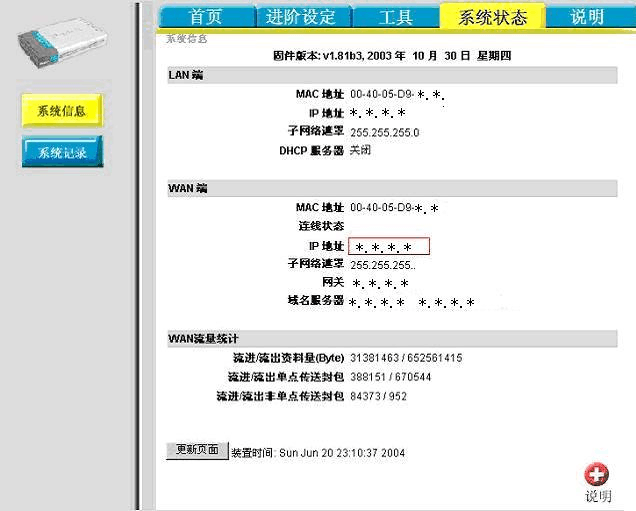

至此，端口映射已經完成，可以驗證端口映射的正確性：進入系統狀態，查看WAN 端IP 地址，如圖紅框所示。

在網頁中直接打入上述地址，可以直接連接局域網內主機，通過客戶端軟件也是一樣，如果擴展多臺主機，網頁連接必須追加網頁端口號（如81、81端口），網頁默認端口是80。在客戶端軟件上更改高級中的端口號（如37776，36767）。

§動態域名解析設置

由于DSL ，IP 地址是常變的，即路由每次自動撥號后的地址均不一樣。 所以必須做一個動態IP 地址的域名解析功能，

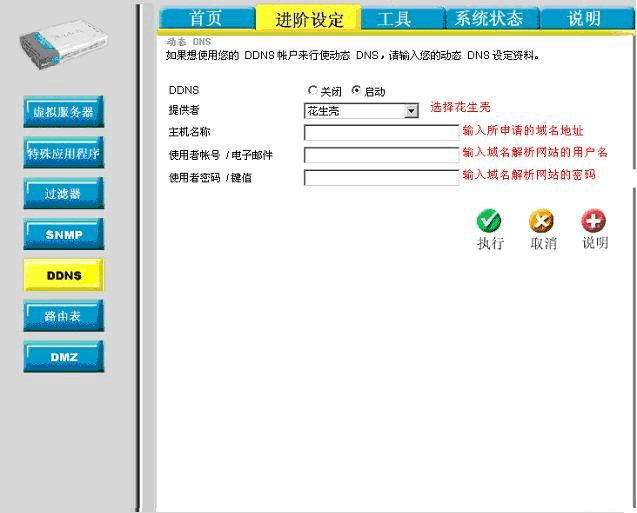

這里介紹花生殼動態域名解析軟件，在D －Link ， DI-704P （B 版）的路由器中內嵌了花生殼的軟件。申請了動態域名解析后就可以進行相應的設置。如圖所示： 5

必須到域名解析網站申請用戶名和密碼。然后再申請域名地址。最后填入上訴界面的相應地址中！

這里以花生殼為例

網域科技地址：http://www.oray.net/

花生殼地址域名解析網頁地址：http://www.oray.net/products/PeanutHull.asp

首先到網域科技網站申請護照，即申請用戶名和密碼。

然后在注冊域名記錄中申請動態域名地址，可以是免費的，也可申請域名根（收費）。申請完成后，必須激活域名。全部完成之后，把信息準確的加入到路由器設置中。這樣就可以實現寬帶聯網了！

注：免費域名有時會鏈接到廣告地址，這是域名解析網站賺錢的方式，屬于正?，F(xiàn)象，如果是收費用戶就不會出現這樣的問題。

6
