QB-╳╳-╳╳╳-╳╳╳╳C h i n a M o b i l e C M -I M S T r i a lT e s t i n g S p e c i f i c a t i o n-

QB-╳╳-╳╳╳-╳╳╳╳

C h i n a M o b i l e C M -I M S T r i a l

T e s t i n g S p e c i f i c a t i o n

-C S C F /B G C F

版本號：1. 1. 2

╳╳╳ ╳-╳╳-╳╳發布 ╳╳╳╳-╳╳-╳╳實施 中國移動通信企業標準 中國移動C M -I M S 試點測試規范 —— C S C F /B G C F 設備分冊中國移動通信集團公司 發布

QB-╳╳-╳╳╳-╳╳╳╳

目 錄

1.

2.

3.

4. 范圍........................................................................................................................................... 1 規范性引用文件 . ...................................................................................................................... 1 術語、定義和縮略語 . .............................................................................................................. 1 測試環境及說明 . ...................................................................................................................... 2

4.1. 測試環境配置 . .......................................................................................................... 2

4.2. CM-IMS 網絡總體架構 ........................................................................................... 3

5. 設備功能測試 . .......................................................................................................................... 3

5.1. P-CSCF ..................................................................................................................... 3

5.1.1. 用戶注冊/注銷 . ................................................................................................. 4

5.1.2. 注冊異常處理 . ................................................................................................ 11

5.1.3. 會話管理 . ........................................................................................................ 13

5.1.4. 會話與事務異常處理 . .................................................................................... 16

5.2. I-CSCF .................................................................................................................... 20

5.2.1. 用戶注冊處理 . ................................................................................................ 20

5.2.2. 注冊異常處理 . ................................................................................................ 22

5.2.3. 會話管理 . ........................................................................................................ 25

5.2.4. 網絡拓撲隱藏處理 . ........................................................ 錯誤！未定義書簽。

5.3. S-CSCF ................................................................................................................... 26

5.3.1. 用戶注冊/注銷處理 . ....................................................................................... 27

5.3.2. 異常處理 . ........................................................................................................ 40

5.3.3. 會話管理 . ........................................................................................................ 41

5.3.4. S-CSCF 會話控制異常處理........................................................................... 45

5.4. BGCF ...................................................................................................................... 48

5.5. 安全相關測試 . ........................................................................................................ 50

5.5.1. HTTP Digest ................................................................................................... 50

6. 編制歷史 . ................................................................................................................................ 54

I

QB-╳╳-╳╳╳-╳╳╳╳

前 言

本規范是依據中國移動IMS 設備規范及3GPP 相關協議規定而制定的，內容包括中國移動IMS 網絡中涉及的網元設備（P-CSCF 、I-CSCF 、S-CSCF/BGCF）的功能、接口規程、信令配合、維護、測量、性能、軟硬件要求等方面，目的是在CM-IMS 試點階段，指導中國移動各分公司用于CSCF 及BGCF 設備入網測試，保證中國移動IMS 網絡中所涉及的網元設備的互通以及在網絡中正常可靠地運行。

本標準主要包括以下幾方面內容：

測試環境和測試工具；

針對各種被測設備的測試項。

本標準由中國移動通信集團公司計劃部提出，由集團公司技術部歸口。 本標準由標準歸口部門負責解釋。

本標準起草單位：中國移動通信研究院

本標準主要起草人：于青、劉利軍、劉景磊

II

QB-╳╳-╳╳╳-╳╳╳╳

1. 范圍

本標準用于對CM-IMS 試點設備進行測試，包括設備功能、接口規程、網絡管理、操作維護等方面的要求，目的是保證包括CSCF 和BGCF 在內的各IMS 設備符合標準，為設備引進、網絡規劃與設備制造、工程設計、網絡運行、管理和維護等提供測試技術依據。 2. 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

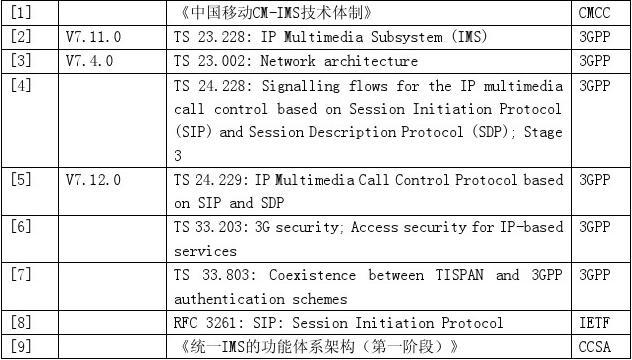

表2-1

3. 術語、定義和縮略語

下列術語、定義和縮略語適用于本標準：

表3-1

1

QB-╳╳-╳╳╳-╳╳╳╳

4.

測試環境及說明

4.1. 測試環境配置

本次測試的網絡配置環境如下圖所示：

PC MGW

圖4.1 網絡配置環境示意

試點測試采用的接入方式包括LAN 和WiFi ，有條件省份可以采用TD-RAN 。 試點測試終端包括：

SIP IAD/AG接入的固定終端，PC 客戶端，SIP 硬終端。

省公司可根據自身網絡及終端情況，選擇SIP IAD 、PC 客戶端或者SIP 硬終端完成配合測試（注：部分測試例需信令儀配合）。

終端接入的IP 網絡與IMS 系統網元應處于不同的網絡，分別稱為私網和公網，兩者之間通過防火墻隔離，通過SBC 實現業務流的防火墻穿越。

2

QB-╳╳-╳╳╳-╳╳╳╳

在測試中，原則上應盡量覆蓋上述兩點列舉的各種終端類型和接入方式的所有可能組合情況。（進行IOT 測試時，IMS 核心網設備需準備兩套，以實現主/被叫測試。）

測試中涉及到的安全聯盟和完整性保護測試僅針對IMS AKA認證方式，對HTTP Digest方式不做強制要求。即在5.1.1.4測試例中檢測IMS AKA，其他HTTP Digest測試項中，不需要檢查安全聯盟和完整性保護檢查點。

4.2. CM-IMS 網絡總體架構

圖4.2 CM-IMS網絡總體架構

在測試中，S-CSCF 和BGCF 是應視為一個整體，由一臺設備實現。其余可選合設的設備，在本測試中不做硬性要求。合設設備內部的各個功能實體之間的接口和交互流程可不做嚴格要求。

5. 設備功能測試

5.1. P-CSCF

本部分共25個測試例。

3

QB-╳╳-╳╳╳-╳╳╳╳

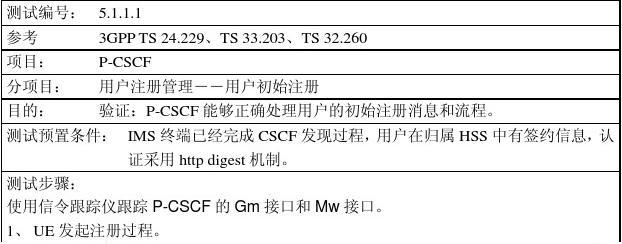

5.1.1. 用戶注冊/注銷

4

QB-╳╳-╳╳╳-╳╳╳╳

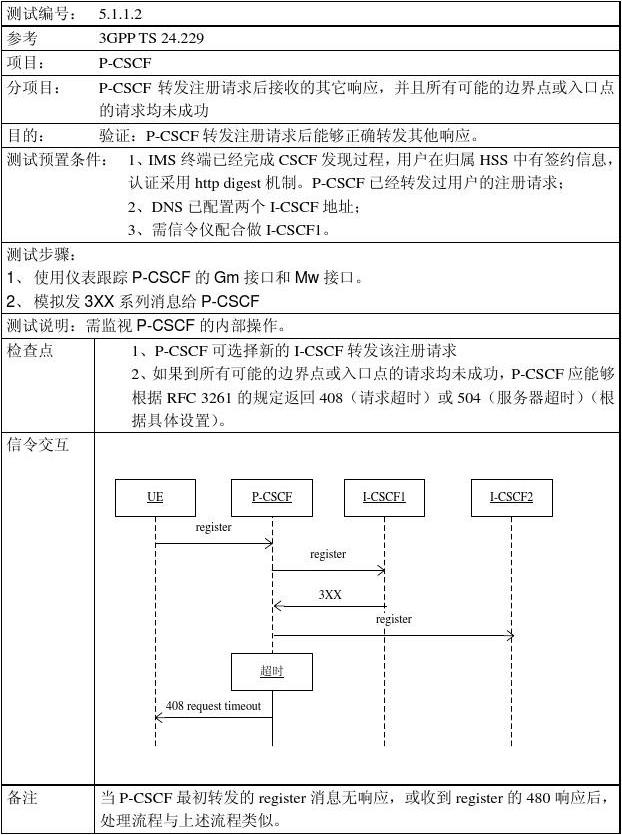

5

QB-╳╳-╳╳╳-╳╳╳╳

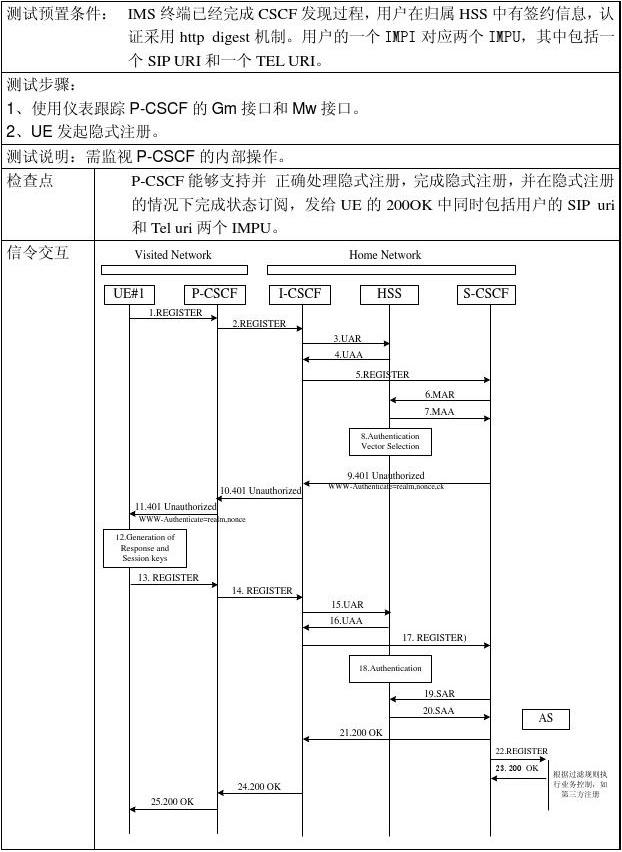

6

QB-╳╳-╳╳╳-╳╳╳╳

7
