利用Wireshark 軟件對微信協議的分析 ——QPIC賈冰杰 1120101251全然 1120101259王浩峰 112010

利用Wireshark 軟件對微信協議的分析 ——QPIC

賈冰杰 1120101251

全然 1120101259

王浩峰 1120101261 （組長）謝青梅 1120101262

閆郡 1120101263

數據通信基礎 小組：qpic

一. 實驗規劃 ——03

二. 實驗內容

步驟1. 配置虛擬AP ：

步驟2. 分析微信的登陸認證過程

步驟3. 分析微信的普通聊天過程

步驟4. 微信-附近的人

三. 實驗結論:關于微信協議

1. 微信通過內置瀏覽器和服務器交互數據。

2. 微信的數據傳輸未加密

3. 微信不同功能有獨立的服務器

4. 關于”微信與運營商大戰”的思考

參考文獻

2 ——04 ——05 ——06 ——07 ——09 ——09 ——10 ——11 ——12

數據通信基礎 小組：qpic

一. 實驗規劃：

1. 接入手機, 通過wireshark 抓取微信數據包。

2. 分析微信的登陸認證過程

3. 分析微信的普通聊天過程

3.分析微信的典型應用——附近的人

4.總結：微信的協議

數據通信基礎 小組：qpic

二. 實驗內容：

步驟1、配置虛擬AP ：

由于微信的pc 網頁版本不容易操作，針對本次分析，我們使用Android 手機系統下的微信客戶端進行操作。通過手機連接至pc 虛擬的無線網絡進行微信的連接，這樣通過wireshark 軟件進行抓包。

win7系統下可以很容易將無線網卡設置為虛擬AP , 供其他無線設備接入。配置腳本如下：

#Vitual_Wifi_setup.bat

netsh wlan set hostednetwork mode=allow ssid="HappyBoy" key=******

#在GUI 界面下，將正在使用的某個網絡連接共享給該虛擬AP .

netsh wlan start hostednetwork

netsh wlan show hostednetwork

將手機接入后, 可以看到: Number of clients為1.

打開wireshark ，能看到在接口列表中已經有虛擬AP 了（如圖）。手機接入后，打開微信app ，點擊開始抓包，就能抓到微信數據包了。

數據通信基礎 小組：qpic

步驟2. 分析微信的登陸認證過程:

打開微信客戶端，微信開始登錄，可以看到手機分配到的IP 為192.168.137.87，AP 站點的IP 為192.168.137.1

第一包數據 是一個域名查詢，微信客戶端向網絡查詢微信服務器，域名為long.weixin.qq.com 的IP 地址；

第二包數據 是ARP 地址解析，AP 站點向全網廣播，詢問192.168.137.87對應的MAC 地址；

第三包數據 是ARP 應答，手機告訴AP 站點自己的MAC 地址；

第四包數據 是第一包DNS 查詢的應答，將該包數據展開，可以看到：

可以看到，查詢到微信域名long.weixin.qq.com 的多個服務器IP 。接下來TCP 的通信過程表明，微信客戶端選擇了IP 為120.204.201.154的主機進行數據傳送。

數據通信基礎 小組：qpic

步驟3. 分析微信的普通聊天過程

先是建立TCP 連接：第5到第7包數據是TCP 的三次握手

首先客戶端向服務器發送標志為SYN 的連接請求，數據包標號Seq=0；

收到請求后，服務器向客戶端發送了帶有SYN 和ACK 的確認應答，發送序號Seq=0，確認序號ACK=1；接下來，客戶端向服務器發送確認應答，Seq=1，ACK=1. 連接建立完成。

第8到第19包數據是客戶端和服務器之前用HTTP 協議相互傳送了一些數據。

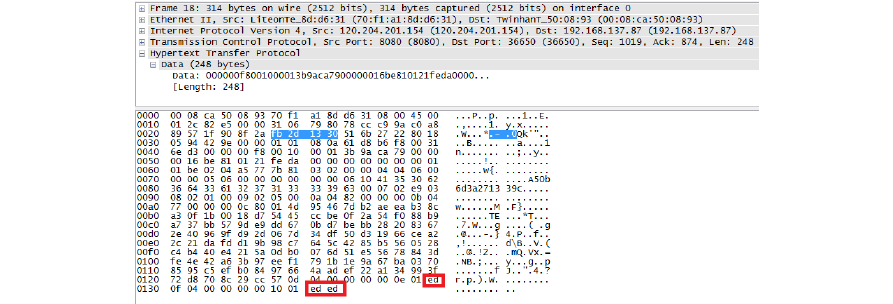

第18包是HTTP 數據包，它的大小為314字節，其中有用數據長度為248字節，數據最后一行為空行，表明數據已經傳送完畢，如下圖所示：

第20和21包數據是關閉連接。傳送完數據后，主機發出帶FIN 的TCP 報文，要求關閉連接，客戶端發出確認（第21包數據），連接關閉。

數據通信基礎 小組：qpic

超時會重傳：

第39包：未收到第38包數據的確認應答，超時后，開始重傳；第42包：第38包數據仍未收到應答，又超時，重傳一次；第43包：終于收到了第38包數據的應答。

步驟4. 微信-附近的人

用wireshark 抓包得到如下數據

首先是DNS 解析，展開第二包數據，可以看到

數據通信基礎 小組：qpic

DNS 應答返回了域名mapi.mapabc.com 的IP ：211.151.71.89

mapabc.com 是北京圖盟科技有限公司的網站，是一家致力于互聯網地圖、手機地圖和相關位置服務的互聯網軟件技術服務公司，它是高德成員企業。（有個高德地圖的app ）

隨后的幾包數據，是客戶端和該服務器之間相互交換信息。

查詢?cè)揑P . 發現服務器位于北京。

可以看到，微信客戶端的地點信息被收集起來存儲在服務器中，當客戶端發送附近的人請求時，服務器調用地圖信息，通過計算，得到位于附近的用戶數據，將它們傳給該客戶端。

附近的人---用戶頭像下載過程

第134包： HTTP 的GET 請求，展開該包：

將請求的地址輸入到瀏覽器，會看到一個用戶頭像；

第135包是服務器端的TCP 協議將該頭像分段成兩段(第135包和136包) ，傳送給客戶端；

第136包標為HTTP 包，表示頭像傳送出去了。

第137和138包客戶端收到HTTP 傳來的頭像后，向服務器發TCP 確認，傳送完成。

數據通信基礎 小組：qpic

三. 實驗結論:關于微信協議

1. 微信通過內置瀏覽器和服務器交互數據。

微信在應用層使用HTTP 協議傳輸數據。微信的聊天對話框如下，點擊網址鏈接，會跳轉到瀏覽器模式，打開該消息對應的網頁?，F(xiàn)在手機QQ 和微博客戶端都內置了瀏覽器。而且用wireshark 抓包發現微信的通信都是用HTTP 協議收發數據的，內嵌瀏覽器為網絡通信接口。

2. 微信的數據傳輸未加密

微信只有在輸入密碼的初次認證過程中的數據是用SSL 加密傳輸?shù)?。其他?shù)據，比如聊天數據，地理位置信息等，傳輸過程都沒有加密（源端加密未知）

總結：微信各個功能的數據傳輸，幾乎全都是用HTTP 協議
