中星網絡詳解：企業級災備中心和數據恢復（一）

數據中心的容災備份和業務連續對公司來說有多重要? 我們來看看國外在這方面的一 些統計吧：金融業在災難停機兩天內所受損失為日營業額的50;如果在兩星期內無法恢復信息系統，75的公司將業務停頓，43的公司將再也無法開業; 沒有實施災難備份措施的公司60將在災難后2-3年間破產。由此可見災難恢復對公司正常運行的重要性、必要性和迫切性。

實施數據中心的容災備份，是企業業務持續運作的要求、同時也是企業規避風險健康發展、進行全球化戰略發展和布局、成為世界級企業的要求。也是

行 業監管政策的必要措施。2007年7月，國家標準《信息系統災難恢復規范》(GB/T20988-2007)出臺，并于2007年11月1日開始正式實 施。

企業的業務連續管理包含的內容如下圖所示。

DRP(Disaster Recovery Plan)災難恢復預案是IT 的關注點，負責災難發生時IT 系統的恢復。BCP 業務連續性計劃關注災難后企業業務的持續運作，如銀行網點在銀行信息系統災 難后的恢復正常營業。業務連續管理的內容還包括供應鏈管理，安全管理，突發事件管理。本文要介紹的是災難恢復計劃(DRP)的相關內容。

根據災難恢復的保護級別和數據丟失程度不同，國家標準將信息系統災難恢復劃分為六個等級，如下圖。

中星網絡

災難恢復等級是基于對災難恢復七要素的不同要求來定義的，災難恢復的七大要素如下圖。

中星網絡

中星網絡

中星網絡詳解：企業級災備中心和數據恢復（二）

如果災難恢復要達到六級的保護等級，災難恢復七要素需要達到如下圖所示的要求。

中星網絡

國家標準中的災難恢復預案框架(DRP)包含的內容有：

1 目標和范圍。

2 組織和職責。

3 聯絡和通信。

4 緊急響應流程：災難預警; 人員疏散; 損害評估; 研判和災難宣告。 5 恢復和重新繼續運行流程：恢復; 重續運行。

6 災后重建和回退。

7 預案的保障條件。

8 附錄：人員疏散計劃; 產品說明書;IT 系統標準操作流程; 服務級別協議; 資源清單; 預案保存和分發方法; 業務影響分析報告。

其中附錄中的業務影響分析報告是設計災備中心時的最初著手點，業務影響分析報告從各個應用的重要性不同出發，判斷對各應用采取什么樣的等級保護并設計出方案。

中星網絡

開發DRP 的各個工作階段如下圖所示(流程由左至右) 。

災備中心的設計有幾個很重要的災難恢復業務參數：RTO(Recovery Time Objective) 時間恢復目標;RPO(Recovery Point Objective)恢復點目

標;NRO(Network Recovery Objective)網絡恢復目標;RAO(Recovery Access Objective) 訪問恢復目標。

RTO 時間恢復目標是指發生災難后恢復物理系統環境的時間，例如服務器重啟、數據庫重啟、數據恢復、應用回歸正常運行。

RPO 恢復點目標，指災難發生前最后一次備份的時間即數據丟失量標準，災備中心和數據中心的距離會影響RPO 值，同城時應為零，異地距離較遠時則應控制在分鐘級水平。

NRO 網絡恢復目標是災難發生后的網絡恢復時間，即用戶在災難后可以連接到災備中心的時間。

RAO 訪問恢復目標指驗證業務能正常運行的時間，如以銀行為例，在向客戶和最終用戶發布災難恢復環境以恢復服務/運作之前，銀行服務員應可以像用戶那樣登陸和正確執行交易。

下面是一個銀行客戶的災難恢復業務影響分析。銀行客戶大約有60個應用，關鍵應用需要同時運行在主機和開放平臺上。根據業務的保護性要求不同將業務分為三類，如下圖。

中星網絡

Ⅰ類是銀行面向客戶的業務，含24×7小時、8×7小時兩種;Ⅱ類為銀行的外部鏈接和批處理業務等;Ⅲ類為銀行內部辦公和管理系統應用。其中Ⅰ類和Ⅱ類應用需要第6級(無數據丟失) 災難恢復支持，Ⅲ類應用需要第5級或第4級災難恢復支持。

銀行的部分應用分類如下圖。

中星網絡

中星網絡詳解：企業級災備中心和數據恢復（三）

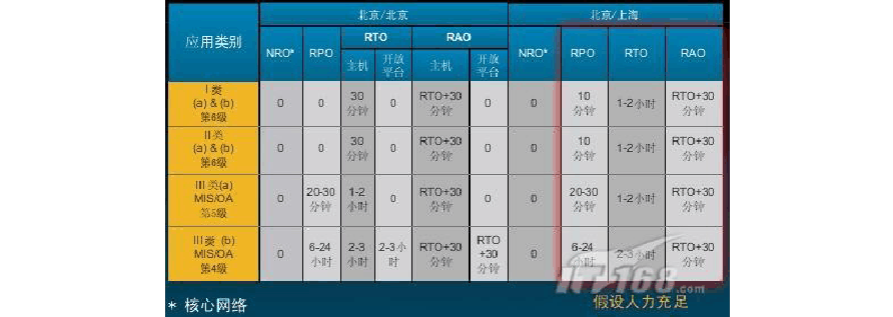

根據應用的分類和災難恢復等級確定RTO 、RPO 等參數指標，如下圖。圖中包含災備中心和數據中心同城，異地兩種情況。

從RTO 目標來確定數據備份需求和連接需求，根據RTO 目標不同設計的三個方案如下圖。隨著RTO 值要求降低，一些應用的連接需求FC(Fiber Channel)值也降低，部分應用的復制方式也不一定需要同步進行。

中星網絡

災難備份中心建設的技術實現主要包含高層模式、數據復制、客戶端切換、災備中心建設和互聯。

* 高層模式

高層模式包括冷備、暖備/熱備、雙活。

數據中心冷備份示意圖如下.

冷備模式的災備中心平時不啟用，當數據中心發生故障時才會啟用。由于

平時不怎么使用，相對成本高，冷備模式的災備中心現在應用較少，用戶考慮

中星網絡

建 冷備模式的災備中心時很多也是采用的外包方式，將災備中心外包給災備服務提供商，當災難發生時，要求災備服務提供商啟用災備中心。

數據中心暖備份/熱備份示意圖如下.

上圖中有DC1、DC2兩個數據中心，他們各自既是數據中心也是災備中心。DC1是應用1的數據中心同時也是應用2的災備中心，DC2是應用2 的數據中心和應用1的災備中心。當用戶訪問應用1時，DC1正常時連接到DC1，如DC1出故障則連接到DC2。DC1、DC2的主機配置、網絡配置、人 員配置等基本相同，這樣當某一中心出故障時，整體的運營維護不會有跟不上的情況。

雙活模式的數據中心網絡架構如下圖。
