07年上半年下午

試題一（15分）

閱讀以下說明，回答問題1至問題4，將解答填入答題紙對應的解答欄內。

【說明】

某學校欲構建校園網，根據實際情況，計劃在校園總部采用有線網絡和無線網絡相結合的接入方式，校園分部通過Internet 采用VPN 技術與校園總部互聯，該校園網的網絡拓撲結構如圖1-1所示。

【問題1】（7分）

從網絡拓撲圖中可以看出該校園網采用了分層設計結構，回答以下問題：

1、交換機按照所處的層次和完成的功能分為三種類型：核心交換機、匯聚交換機和接入交換機。下表是學校采購的三種交換機，請根據交換機的技術指標確定交換機的類型。在答題紙對應的解答欄內填寫表

2、該校園網根據需求使用ACL 實現各個單位之間的訪問控制，在能夠?qū)崿F(xiàn)預定功能的前提

下，應將ACL 交給 （4） 交換機實現，原因是 （5） 。（4分）

（4）A ．核心層 B ．匯聚層 C ．接入層

（5）A ．核心層提供高速數據轉發

B ．匯聚層提供訪問控制功能

C ．接入層連接用戶設備

答案：

（1）核心交換機 （2）匯聚交換機 （3）接入交換機 （每題1分）

（4）B 或匯聚層 （5）B 或匯聚層提供訪問控制功能 （每題2分）

【問題2】（4分）

該校園網的部分區域采用了無線網絡，請根據無線網絡的技術原理回答以下問題：

1、校園網在部署無線網絡時，采用了符合802.11g 標準的無線網絡設備，該校園網無線網絡部分的最大數據速率為 （6） 。

（6）A ．54Mb/s B ．108 Mb/s C ．11 Mb/s D ．33 Mb/s

2、在學校學術報告廳內部署了多個無線AP ，為了防止信號覆蓋形成的干擾，應調整無線AP 的 （7） 。

（7）A ．SSID B ．頻道 C ．工作模式 D ．發射功率

答案：

（6）A 或54Mb/s （7）B 或頻道 （每題2分）

【問題3】（2分）

如果校園本部和校園分部之間需要實現教學資源互訪、辦公自動化、財務系統互聯等多種業務，該校園網應該選擇 （8） VPN 模式。

（8）A ．IPSec B ．SSL

試題解析：

校園本部和校園分部之間的數據傳輸量很大，大多數的內容是不需要加密的。IPSec 采用網絡層加密，可以實現網絡-網絡的安全傳輸，確實可以實現題目所要達到的要求。

采用SSL VPN同樣也可以實現題目所要達到的要求。SSL 協議主要是使用公開密鑰體制和X.509數字證書實現信息傳輸?shù)谋Ｃ苄院屯暾?，以及實體的身份認證，非常適用于點對點之間的信息傳輸，通常使用web server方式。

目前高校的教學資源訪問、OA 、財務系統等業務，基本都支持web 訪問，因此可以采用SSL VPN，通過https 方式進行安全訪問。

SSL VPN 的配置非常簡單，部署成本比較低。對于客戶端而言，訪問普通資源時，通信數據無需加密；只有在訪問特殊資源時，才需要進行安全傳輸。使用SSL VPN模式可以同時進行非加密通信和加密通信，可減少無必要的加密工作。

在SSL VPN能夠滿足題目要求的情況下，應該判定答案“B 或 SSL”有效。

答案：

該題標準答案為“A 或 IPSec”，爭議答案：“B 或 SSL”。

實際評卷時，兩個都算對。

【問題4】（2分）

該校園網本部利用Windows 2000建立VPN 服務器，接受遠程VPN 訪問，默認情況下，

（9） 接入到VPN 服務器上。

（9）A ．拒絕任何用戶 B ．允許任何用戶

C ．除了GUEST 用戶，允許任何用戶 D ．除了管理用戶，拒絕任何用戶

答案：

（9）A 或拒絕任何用戶

試題二（15分）

閱讀以下Linux 系統中關于IP 地址和主機名轉換的說明，回答問題1至問題3。

【說明】

計算機用戶通常使用主機名來訪問網絡中的節點，而采用TCP/IP協議的網絡是以IP 地址來標記網絡節點的，因此需要一種將主機名轉換為IP 地址的機制。在Linux 系統中，可以使用多種技術來實現主機名和IP 地址的轉換。

【問題1】（6分）

請選擇恰當?shù)膬?nèi)容填寫在（1）、（2）、（3）空白處。

一般用Host 表、網絡信息服務系統（NIS ）和域名服務（DNS ）等多種技術來實現主機和IP 地址之間的轉換。Host 表是簡單的文本文件，而DNS 是應用最廣泛的主機名和IP 地址的轉換機制，它使用 （1） 來處理網絡中成千上萬個主機和IP 地址的轉換。在Linux 中，DNS 是由BIND 軟件來實現的。BIND 是一個 系統，其中的resolver 程序負責產生域名信息的查詢，一個稱為 （3） 的守護進程，負責回答查詢，這個過程稱為域名解析。

（1）A ．集中式數據庫 B ．分布式數據庫

（2）A ．C/S B ．B/S

（3）A ．named B ．bind C ．nameserver

答案：

（1）B 或分布式數據庫

（2）A 或 C/S，或客戶/服務器系統

（3）A 或 named

【問題2】（3分）

下圖是采用DNS 將主機名解析成一個IP 地址過程的流程圖。請選擇恰當?shù)膬?nèi)容填寫在

（4）、（5）、（6）空白處。

A ．產生一個指定下一域名服務器的響應，送給DNS 客戶

B ．把名字請求轉送給下一域名服務器，進行遞歸求解，結果返回給DNS 客戶

C ．將查詢報文發往某域名服務器

D ．利用Host 表查詢

E ．查詢失敗

答案：

（4）C 或?qū)⒉樵儓笪陌l(fā)往某域名服務器

（5）A 或產生一個指定下一域名服務器的響應，送給DNS 客戶

（6）B 或把名字請求轉送給下一個域名服務器，進行遞歸求解，結果返回給DNS 客戶

【問題3】（6分）

請在（7）、（8）、（9）處填寫恰當?shù)膬?nèi)容。

在Linux 系統中設置域名解析服務器，已知該域名服務器上文件named.conf 的部分內容如下：

options {

directory ?/var/named?;

};

zone ?.? {

type hint;

file ?named.ca?;

};

zone ?localhost? {

fil e ?localhost.zone?;

allow-update {none;};

};

zone ?0.0.127.in-addr.arpa? {

type master;

file ?named.local?;

};

zone ?test.com? {

type （7） ;

file ?test.com?;

};

zone ?40.35.222.in-addr.arpa? {

type master;

file ?40.35.222?;

};

include “/etc/rndc.key”;

該服務器是域test.com 的主服務器，該域?qū)?yīng)的網絡地址是 （8） ，正向域名轉換數據文件存放在 （9） 目錄中。

答案：

（7）master （8）222.35.40.0 （9）/var/named

試題三（15分）

閱讀以下說明，回答問題1至問題5，將解答填入答題紙對應的解答欄內。

【說明】

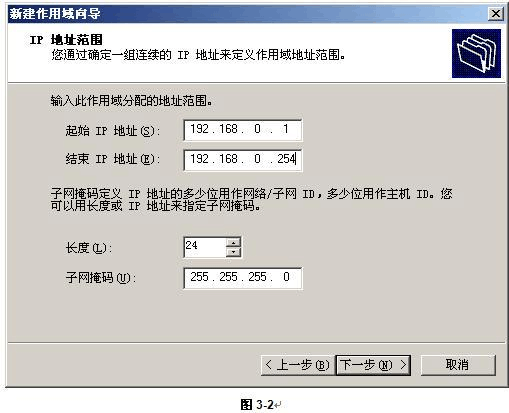

某網絡拓撲結構如圖3-1所示，DHCP 服務器分配的地址范圍如圖3-2所示。

【問題1】（3分）

DHCP 允許服務器向客戶端動態分配IP 地址和配置信息?？蛻舳丝梢詮腄HCP 服務器獲得 （1） 。

（1）A ．DHCP 服務器的地址 B ．web 服務器的地址 C ．DNS 服務器的地址 試題解析：

DHCP 允許服務器向客戶端動態分配IP 地址和配置信息，客戶端的確可以從DHCP 服務器獲得DNS 服務器的地址及其他配置信息。但前提是管理員必須設置相應的配置信息，否則客戶端是不可能得到DNS 服務器的地址。

但無論管理員是否做任何配置，只要DHCP 服務器啟用，客戶端就一定會獲得DHCP 服務器的地址，因此答案“A 或 DHCP 服務器的地址”也是絕對正確的。

答案：

標準答案為“C 或 DNS 服務器的地址”，爭議答案：“A 或 DHCP 服務器的地址”。 實際評卷時選A 或C 都算對。

【問題2】（4分）

圖3-3是DHCP 服務器安裝中的添加排除窗口。

參照圖3-1和3-2，為圖3-3中配置相關信息。

起始IP 地址： （2） ；

結束IP 地址： （3） ；

試題解析：

參照圖3-1和3-2，在DHCP 服務器中添加排除地址。如果采用標準答案“192.168.0.2”，則意味著郵件服務器的IP 地址采用靜態設置，不由DHCP 服務器分配。如果采用爭議答案“192.168.0.1”，則意味著郵件服務器的IP 地址也由DHCP 服務器分配，DHCP 服務器可以采用MAC 地址綁定的方式為郵件服務器設置固定的IP 地址。

在【問題4】和【問題5】中，提到了如何通過MAC 地址綁定的方式為郵件服務器設置固定的IP 地址。參考這兩個問題的內容，很明顯小題（3）的答案采用爭議答案“192.168.0.1”會比標準答案“192.168.0.2”更為合理。

答案：

（2）192.168.0.1

（3）的標準答案為“192.168.0.2”，爭議答案：“192.168.0.1”。

實際評卷時填“192.168.0.1”或“192.168.0.2”都算對。

【問題3】（2分）

在DHCP 服務器安裝完成后，DHCP 控制臺如圖3-4所示。

配置DHCP 服務器時需要進行備份，以備網絡出現故障時能夠及時恢復。在圖3-4中，備份DHCP 服務器配置信息正確的方法是 （4） 。

（4）A ．右鍵單擊“ruankao”服務器名，選擇“備份”。

B ．右鍵單擊“作用域”，選擇“備份”。

C ．右鍵單擊“作用域選項”，選擇“備份”。

D ．右鍵單擊“服務器選項”，選擇“備份”。

答案：

A 或右鍵單擊”ruankao”服務器名，選擇“備份”

【問題4】（2分）

通常采用IP 地址與MAC 地址綁定的策略為某些設備保留固定的IP 地址。右鍵點擊圖3-4中的 （5）選項可進行IP 地址與MAC 地址的綁定設置。

（5）A ．地址池 B ．地址預約 C ．保留 D ．作用域選項

答案：

C 或 保留

【問題5】（4分）

郵件服務器的網絡配置信息如圖3-5所示。請在圖3-6中為郵件服務器綁定IP 地址和MAC 地址。

IP 地址： （6） ；

MAC 地址： （7） 。

答案：

（6）192.168.0.2 （7）00-16-36-33-9b-be

試題四（15分）

閱讀下列有關網絡防火墻的說明，回答問題1至問題4，將解答填入答題紙對應的解答欄內。

【說明】

為了保障內部網絡的安全，某公司在Internet 的連接處安裝了PIX 防火墻，其網絡結構如圖4-1所示。

【問題1】（4分）

完成下列命令行，對網絡接口進行地址初始化配置：

firewall(config)# ip address inside （1） （2）

firewall(config)# ip address outside （3） （4）

答案：

（1）192.168.0.1 （2）255.255.255.0

（3）61.144.51.42 （4）255.255.255.248

【問題2】（3分）

閱讀以下防火墻配置命令，為每條命令選擇正確的解釋。

firewall(config)# global(outside) 1 61.144.51.46 （5）

firewall(config)# nat(inside) 1 0.0.0.0 0.0.0.0 （6）

firewall(config)# static(inside, outside) 192.168.0.8 61.144.51.43 （7）

（5）A ．當內網的主機訪問外網時，將地址統一映射為61.144.51.46

B ．當外網的主機訪問內網時，將地址統一映射為61.144.51.46

C ．設定防火墻的全局地址為61.144.51.46

D ．設定交換機的全局地址為61.144.51.46

（6）A ．啟用NAT ，設定內網的0.0.0.0主機可訪問外網0.0.0.0主機

B ．啟用NAT ，設定內網的所有主機均可訪問外網

C ．對訪問外網的內網主機不作地址轉換

D ．對訪問外網的內網主機進行任意的地址轉換

（7）A ．地址為61.144.51.43的外網主機訪問內網時，地址靜態轉換為192.168.0.8

B ．地址為61.144.51.43的內網主機訪問外網時，地址靜態轉換為192.168.0.8

C ．地址為192.168.0.8的外網主機訪問外網時，地址靜態轉換為61.144.51.43

D ．地址為192.168.0.8的內網主機訪問外網時，地址靜態轉換為61.144.51.43 答案：

（5）A 或當內網的主機訪問外網時，將地址統一映射為61.144.51.46

（6）B 或啟用NA T ，設定內網的所有主機均可訪問外網

（7）D 或地址為192.168.0.8的內網主機訪問外網時，地址靜態轉換為61.144.51.43

【問題3】（4分）

管道命令的作用是允許數據流從較低安全級別的接口流向較高安全級別的接口。解釋或完成以下配置命令。

firewall(config)# conduit permit tcp 61.144.51.43 eq www any （8） firewall(config)# （9） 允許icmp 消息任意方向通過防火墻

答案：

（8）用IP 地址61.144.51.43提供web 服務，允許所有外網用戶訪問
