應用技術應用編輯部：ｍｉｓ＠ｍｏｅ．ｅｄｕ．ｃｎ《中國教育信息化》動態域名技術在多出口校園網中的應用＊南京農業大學網絡中心! ! ! ! ! ! ! ! ! ! "羅國富查貴庭李恒貝!!!!!!!!!

應用技術應用

編輯部：ｍｉｓ＠ｍｏｅ．ｅｄｕ．ｃｎ《中國教育信息化》

動態域名技術在多出口校園網中的應用＊

南京農業大學網絡中心

! ! ! ! ! ! ! ! ! ! "

羅國富查貴庭李恒貝

!!!!!!!!!! "

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"

摘要：因各ＩＳＰ間的網絡互聯障礙，導致用戶在不同網絡環境中訪問校園網資源的效果差異很

大。筆者在分析校園網多出口資源布局和多出口技術的基礎上，提出了利用動態域名這一關鍵技術來解決不同網絡環境用戶訪問校園網資源障礙問題的構想，并以ＣＥＲＮＥＴ、ＣＮＣ和ＣｈｉｎａＮＥＴ三條網絡出口的校園網為例，配合ＢＩＮＤ域名服務器軟件，對實現不同網絡用戶快速訪問校園網資源，避免

關鍵詞：校園網

多出口

動態域名

網絡地址轉換

策略路由

ＩＳＰ間互聯帶來的使用障礙等進行了詳細的闡述。

中圖分類號：ＴＰ３９３．０２

文獻標識碼：Ａ

文章編號：１６７３－８４５４（２００７）１２－００８２－０３

一、問題的提出

由于高校校園網隸屬于ＣＥＲＮＥＴ，從而常常出現

ＣＥＲＮＥＴ用戶訪問高校資源比較方便，而非ＣＥＲＮＥＴ用戶

卻很難的現象。究其原因，主要是國內多個ＩＳＰ（Ｉｎｔｅｒｎｅｔ

ＳｅｒｖｉｃｅＰｒｏｖｉｄｅｒ，互聯網服務供應商）之間存在著嚴重的網

絡互聯障礙。

為了解決不同用戶訪問高校校園網內資源的障礙問題，很多高校都在尋找多種途徑和辦法，開辟了多個校園網出口，但是，由于技術和設備上的局限，常常是解決了校內用戶訪問外網資源問題，而外網訪問校內資源的問題卻難以取得成效。筆者經過長期的研究和探討，發現在多出口校園網結構中，動態域名技術是解決外網訪問校內資源障礙的簡便有效方法。

二、動態域名技術概述

動態ＤＮＳ（ＤｏｍａｉｎＮａｍｅＳｙｓｔｅｍ，域名系統）目前主要有兩種。一種是把Ｉｎｔｅｒｎｅｔ域名指向可變ＩＰ地址的域名系統，它為動態的網域提供了一個固定的域名服務器，然后通過這個域名服務器把域名解析引向動態的ＩＰ地址，使外界用戶能夠連上動態ＩＰ的地址的站點。而另一種動態域名是基于策略的更加智能化的動態ＤＮＳ技術，這種基于策略的動態域名服務器可以根據客戶端所在網絡的不同，解析和返回訪問目標不同的ＩＰ地址，從而在訪問者與資源對象之間構建最佳的路由，該動態域名技術正是本文所要研究和探討的。

動態域名技術需要有域名服務器軟件的支持。ＢＩＮＤ（ＢｅｒｋｅｌｅｙＩｎｔｅｒｎｅｔＮａｍｅＤｏｍａｉｎ，伯克利因特網名字域系統）是加州大學伯克利分校開發的一套ＤＮＳ服務器軟件，它是ＤＮＳ規范的一種最為常見的實現方式。自從ＢＩＮＤ推出第９個版本以后，動態域名技術也相應被人們了解，

ＢＩＮＤ９主要是新加了Ｖｉｅｗ配置功能，基于策略的動態

＊南京農業大學教改項目（２００５Ｙ０４９）研究成果

８２

中國教育信息化／

! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! "

域名服務器自主管理和維護能力。

三、多網絡出口的校園網資源布局分析是真正意義上的“多網絡出口”。獨享。

ＤＮＳ正是主要通過ＢＩＮＤ９的這個Ｖｉｅｗ功能來完成。本

例所涉動態域名技術將完全基于ＢＩＮＤ９的域名服務器。

要實現采用動態域名技術實現資源多網絡出口快速訪問的目標，必須具備三個基本條件：第一，被訪問的資源服務器需被映射為多個不同ＩＳＰ的靜態ＩＰ；第二，被訪問的資源對象必須具有固定的域名，用戶訪問時使用域名而不是ＩＰ地址；第三，管理者應具有解析訪問對象的

為了更好地展示動態域名技術的優勢，本文中的多網絡出口全部為ＣＥＲＮＥＴ（中國教育和科研計算機網）、

ＣＮＣ（中國網通）和ＣｈｉｎａＮＥＴ（中國電信）三條網絡出口，

當前校園網多網絡出口資源對外服務的網絡布局主要有兩種，一種為多出口線路共享，另一種為多出口線路

１．多出口線路共享結構

如圖１所示，多出口線路共享結構是指３條網絡出口集中連接在網關設備（通常為防火墻）上，這臺網關設備不僅要承擔ＮＡＴ（網絡地址轉換）任務，而且還要負責策略路由，當然，為了減輕設備的負載，ＮＡＴ和策略路由也可以用不同的設備來承擔。在這種結構中，ＮＡＴ技術是動態地將不同ＩＳＰ的ＩＰ映射到被訪問的站點上，從而使被訪問的站點具有３個來自不同ＩＳＰ的ＩＰ地址；動態域名技術則是為來源于不同網絡的用戶訪問解析相對應的ＩＰ，即一個域名的站點對應多個ＩＰ，從而使同一域名被請求時被解析成不同的ＩＰ地址；而策略路由將根據域名服務器解析的站點ＩＰ，選擇相應的出口，在站點與訪問者之間建立正確的路由，從而保證訪問者到被訪問資源站點的路由始終最短。

２００７．１２（高教職教）

《中國教育信息化》

發行部：ｃｙｌ＠ｍｏｅ．ｅｄｕ．ｃｎ圖

１多出口線路共享結構

雖然多出口線路共享需要在出口處配置專用的ＮＡＴ和策略路由設備，但是，因該結構具有對服務器要求低，服務器功能單一、負擔輕，網絡配置靈活、簡便，線路可以滿足多種用途等方面的突出優勢，所以可以預見，它將成為當前校園網多出口線路資源對外服務的主流模式之一。

２．多出口線路獨享結構

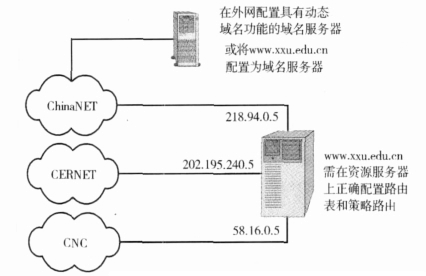

如圖２所示，多出口線路獨享是指將多個出口同時接到被訪問的資源服務器上，這臺服務器將至少需要安裝３塊網卡，以滿足３個出口同時接入的需要。在這種模式下，被訪問的服務器需要承擔除資源服務的其他功能，如：需要承擔策略路由。服務器上正確的路由策略配置是保證不同出口來源訪問時路由選擇的最基本條件。另外，具有動態域名解析功能的域名服務器可以與資源服務器一體，也可以游離于資源服務器之外。

圖２多出口線路獨享結構

雖然出口線路獨享結構無需添置專用的ＮＡＴ和策略路由設備，但是，由于其存在配置復雜、對服務器要求高、網絡結構和布局不靈活、線路利用率低等缺點，因此，除非特殊要求，在校園網中一般不建議采用。

四、動態域名在多出口校園網資源訪問布局中的應用在教育網、電信網和網通網三出口的校園網環境中，利用動態域名實現對應網絡ＩＰ地址的解析，需要在ＢＩＮＤ域名服務器上正確配置ｎａｍｅｄ．ｃｏｎｆ和相應的正向解析文件。

本例實現思路是：將ＣＥＲＮＥＴ和ＣＮＣ的地址段加入地址表，一旦域名服務器獲得來自ＣＥＲＮＥＴ和ＣＮＣ對校內站點ｗｗｗ．ｘｘｕ．ｅｄｕ．ｃｎ的訪問請求時，就會將訪問目標的域名

（ｗｗｗ．ｘｘｕ．ｅｄｕ．ｃｎ）

分別解析成ＣＥＲＮＥＴ

（２０２．１９５．２４０．５）、ＣＮＣ（５８．１６．０．５）的ＩＰ地址，而對于其他地

址的訪問請求，其訪問對象的域名被解析成ＣｈｉｎａＮＥＴ

技術應用應用

（２１８．９４．０．５）的ＩＰ地址；當訪問目標的ＩＰ地址被正確解析

后，策略路由就會根據ＩＰ對應的網絡出口與訪問者建立路由連接。從而達到了來自不同網絡對ｗｗｗ．ｘｘｕ．ｅｄｕ．ｃｎ的訪問請求可以智能選擇不同網絡出口的目的。

１．ｎａｍｅｄ．ｃｏｎｆ配置ｏｐｔｉｏｎｓ｛

ｄｉｒｅｃｔｏｒｙ＂／ｅｔｃ／ｄｎｓ＂；

ｐｉｄ－ｆｉｌｅ＂／ｖａｒ／ｒｕｎ／ｎａｍｅｄ．ｐｉｄ＂；｝；

／＊教育網地址段ｖｉｅｗ＂ｃｅｒｎｅｔ－ｉｎ＂ｉｎ｛ｍａｔｃｈ－ｃｌｉｅｎｔｓ｛１６２．１０５．０．０／１６；

１６６．１１１．０．０／１６；

２０２．３８．６４．０／１８；２０２．１９２．０．０／１２；其余省略…

｝；

ｚｏｎｅ＂ｘｘｕ．ｅｄｕ．ｃｎ＂｛ｔｙｐｅｍａｓｔｅｒ；ｆｉｌｅ＂ｈｏｓｔｓ－ｃｅｒｎｅｔ＂；｝；｝；

／＊網通地址段ｖｉｅｗ＂ｃｎｃ－ｉｎ＂ｉｎ｛

ｍａｔｃｈ－ｃｌｉｅｎｔｓ｛５８．１６．０．０／１４；

６０．１４．０．０／１５；

６０．１６．０．０／１４；６０．２０８．０．０／１２；其余省略…

｝；

ｚｏｎｅ＂ｘｘｕ．ｅｄｕ．ｃｎ＂｛

ｔｙｐｅｍａｓｔｅｒ；ｆｉｌｅ＂ｈｏｓｔｓ－ｃｎｃ＂；｝；｝；

／＊其他為電信地址段ｖｉｅｗ＂ｃｈｉｎａｎｅｔ－ｉｎ＂ｉｎ｛

ｍａｔｃｈ－ｃｌｉｅｎｔｓ｛ａｎｙ；｝；ｚｏｎｅ＂ｘｘｕ．ｅｄｕ．ｃｎ＂｛ｔｙｐｅｍａｓｔｅｒ；ｆｉｌｅ＂ｈｏｓｔｓ－ｃｈｉｎａｎｅｔ＂；｝；｝；

２．對應的正向解析文件配置

（１）教育網解析文件ｈｏｓｔｓ－ｃｅｒｎｅｔ

￥ＴＴＬ８６４００

＠ＩＮＳＯＡｘｘｕ．ｅｄｕ．ｃｎ．ｒｏｏｔ（

２８８００；Ｒｅｆｒｅｓｈ１４４００；Ｒｅｔｒｙ３６０００００；Ｅｘｐｉｒｅ８６４００）；ＭｉｎｉｍｕｍＩＮＮＳｄｎｓ．ｘｘｕ．ｅｄｕ．ｃｎＩＮＡ２０２．１９５．２４０．４

ＣｈｉｎａＥｄｕｃａｔｉｏｎＩｎｆｏ

８３

應用技術應用

編輯部：ｍｉｓ＠ｍｏｅ．ｅｄｕ．ｃｎ《中國教育信息化》

ｃｅｒｎｅｔＩＮＡ２０２．１９５．２４０．５ｗｗｗＣＮＡＭＥｃｅｒｎｅｔ

（２）網通解析文件ｈｏｓｔｓ－ｃｎｃ

８６４００）；ＭｉｎｉｍｕｍＩＮＮＳｄｎｓ．ｘｘｕ．ｅｄｕ．ｃｎＩＮＡ２０２．１９５．２４０．４ｃｈｉｎａｎｅｔＩＮＡ２１８．９４．０．５ｗｗｗ

ＣＮＡＭＥｃｈｉｎａｎｅｔ

五、結束語

自２００５年初，我校開始探索將動態域名技術應用到學校重要對外資源服務器的多出口訪問布局中，使得學校信息資源外網訪問效果得到明顯提高?？梢?，在國內ＩＳＰ間互聯問題短期難以解決的條件下，動態域名技術無疑是解決校園網資源對外服務障礙的較佳解決方案之一。!

參考文獻：

￥ＴＴＬ８６４００

＠ＩＮＳＯＡｘｘｕ．ｅｄｕ．ｃｎ．ｒｏｏｔ（

２８８００；Ｒｅｆｒｅｓｈ１４４００；Ｒｅｔｒｙ３６０００００；Ｅｘｐｉｒｅ８６４００）；ＭｉｎｉｍｕｍＩＮＮＳｄｎｓ．ｘｘｕ．ｅｄｕ．ｃｎＩＮＡ２０２．１９５．２４０．４ｃｎｃＩＮＡ５８．１６．０．５ｗｗｗＣＮＡＭＥｃｎｃ

（３）電信解析文件ｈｏｓｔｓ－ｃｈｉｎａｎｅｔ

［１］趙葉紅等．ＮＡＴ環境下基于連接跟蹤信息的策略路由［Ｊ］．計算機應用，２００６（７）：１５４９－１５５１．

［２］蔡昭權．策略路由和動態ＤＮＳ在校園網中的應用［Ｊ］．計

算機工程與設計，２００５（５）：１３９６－１３９８．

￥ＴＴＬ８６４００

＠ＩＮＳＯＡｘｘｕ．ｅｄｕ．ｃｎ．ｒｏｏｔ（

２８８００；Ｒｅｆｒｅｓｈ１４４００；Ｒｅｔｒｙ３６０００００；Ｅｘｐｉｒｅ

［３］韓鈺，侯晶晶．策略路由與動態ＤＮＳ技術在校園網中的

應用研究［Ｊ］．教育信息化，２００６（７）：３０－３２．

［４］管希萌，孫華峰．多出口網絡技術的比較和應用［Ｊ］．揚州

教育學院學報，２００３（３）：２１－２３．
