天地偉業硬盤錄像機 網絡及手機監控 設置說明書

1. 概述

1.1 目標

本文檔描述了：

1) 如何在ADSL （PPPOE ）撥號的網絡環境下，對DVR 以及路由器進行設置，實現通過公網訪問設備。

2) 如何設置郵件服務，實現告警時發送email 通知指定的責任人

以下操作以TP-LINK 的路由器為例，其他品牌的路由器操作也類似。

本文檔的讀者主要是技術支持，客服以及客戶。

1.2 范圍

本文檔描述了：

1) 設置實現在公網訪問設置硬盤錄像機

2) 手機監控的使用

1.3 術語表

DDNS （Dynamic Domain Name Server）：動態域名服務

DNS （Domain Name Server）：域名服務器

ADSL(Asymmetrical Digital Subscriber Loop)：非對稱數字用戶環線

DVR （Disk Video Record）：硬盤錄像機

2. 外網訪問設置

如果您的設備在工廠，而您想在家里訪問設備，對設備進行遠程監視，則需要進行外網訪問設置。

設置的一般步驟為：

1） 設置設備的IP 地址以及DNS 服務器。

2） 在路由器上設置端口映射。

3） 申請域名，因?yàn)閾芴?hào)情況下，IP 地址是動態分配的，會經常變化，這時您就需要一個域名與您的設備IP 進行綁定，

無論IP 怎么變化，只要通過您申請的域名就可以訪問設備。

4） 設置申請的域名，這個有2種方式，一種將您申請的域名設置到設備，由設備與域名服務器進行IP 地址更新 另外一種將您申請的域名設置到路由器，由路由器與域名服務器進行IP 地址更新。

2.1設備IP 地址以及DNS 服務器設置

2.1.1手動設置IP

從DVR 的“主菜單”—>“系統設置”—>“網絡設置”，進入網絡設置界面，如圖2.1.1.1所示。

1

網絡設置說明書

圖 2.1.1.1

IP 地址設置成和路由器在同一個局域網內，子網掩碼，默認網關設置成和路由器一樣，DNS 地址

為您的網絡服務商所提供，在路由器的“網絡運行狀態”中可以看到，如圖2.1.1.2所示。

圖 2.1.1.2

DNS 為：211.98.2.4 。

2.2路由器端口映射

當設備在局域網內時，為了在公網上能夠直接訪問設備，進行圖像監視，需要在路由器上對設備進行映射

如果局域網內只有1臺設備，需要在公網上訪問，可以直接設置為DMZ 主機，如果有多臺設備要在公網訪問，則需要使用虛擬服務器進行端口映射。以下2種方式可以根據需要自行選擇一種設置即可，具體操作如下：

2

網絡設置說明書

2.2.1一臺設備路由器映射

舉例說明，在局域網內有一臺網絡硬盤錄像機，其IP 地址為192.168.1.155 (IP 地址設置見“設備IP 地址以及DNS 服務器設置”) 。

登錄路由器，進入 “轉發規則”—>“DMZ 主機”，如圖2.2.1.1所示。

圖 2.2.1.1

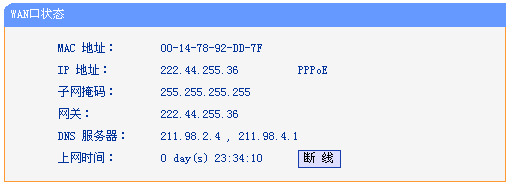

啟用DMZ 主機，其中DMZ 主機IP 地址為硬盤錄像機的IP 地址。設置完成后，使用路由器撥號成功后獲得的公網IP 地址，在路由器的“運行狀態”中可以看到，如圖 2.2.1.1所示。

圖 2.2.1.2

通過IE 瀏覽器訪問設備：http:// 222.44.255.36:8081，能夠訪問說明設置成功。（222.44.255.36為路由器撥號成功后獲取的公網IP 地址。8081是設備的web 端口號，因?yàn)樵L問路由器的端口是默認的80，為了防止端口號沖突，建議最好修改設備的web 端口號）

2.2.2多臺設備路由器映射

當局域網內有多臺網絡硬盤錄像機都需要能夠在公網訪問，監視圖像時，需要使用路由器的虛擬服務器進行端口映射。

舉例說明：

假設局域網內有3臺設備A ，B ，C 。其IP 地址，HTTP 端口，主機端口設置如下

A 設備：IP 地址：192.168.1.108, HTTP端口：8080，主機端口：8670

B 設備：IP 地址：192.168.1.109, HTTP端口：8081，主機端口：8671

C 設備：IP 地址：192.168.1.110, HTTP端口：8082，主機端口：8672

如圖2.2.2，為C 設備的設置

3

網絡設置說明書

圖2.2.2.1

注：修改主機端口后要重啟設備才能生效。

設置好設備后登錄路由器，在“轉發規則”—>“虛擬服務器”中，設置將設備的端口號與IP 對應，如圖

圖 2.2.2.2

4

網絡設置說明書

可以在IE 瀏覽器輸入：

其中222.44.255.36為路由器撥號成功后獲取的公網IP 地址

2.4動態域名解析（DDNS ）

通過ADSL 撥號，獲得的公網IP 地址經常會改變，DDNS 可以將獲取的IP 地址和域名進行綁定，訪問設備時只需要輸入域名而不用知道撥號獲得的IP 地址，極大方便用戶在公網上對設備進行訪問。

實現域名和公網IP 地址綁定有2種方式：1. 使用路由器支持的DDNS 。 2. 使用設備支持的DDNS 服務。 以上2種方式可以任選一種，推薦使用設備支持的DDNS 服務。

目前國內常用的DDNS 有：希網（cn99/3322）, 88IP, 花生殼（oray ）以及POPDVR 。不同的路由器廠家支持的DDNS 服務商也不一樣，具體見路由器的“動態DNS ”，我所用的這款TP-LINK 路由器支持花生殼DDNS ，硬盤錄像機自身目前國內支持希網和花生殼。

2.4.2.1 POPDVR設置

在系統設置界面中，選擇“網絡”進入其設置界面，選擇DDNS 設置，進入如下圖所示界面，服務商選擇popdvr 。

如圖2.4.2.1.1所示：

圖 2.4.2.1.1

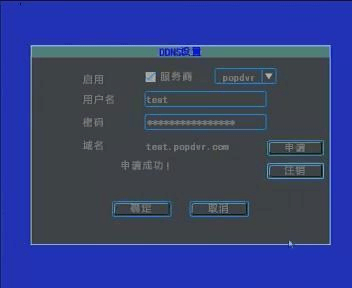

選擇“啟用”按鈕，輸入申請的用戶名和密碼，點擊“申請”按鈕，如圖2.4.2.2.2所示：

5

網絡設置說明書

圖2.4.2.2.2

當申請成功之后，該界面會有申請成功的提示信息。此時就可以使用ping test.popdvr.com，檢驗設置是否成功，如果ping 成功返回, 表明設置成功

之后就可以使用http://test.popdvr.com來訪問設備了（確認路由器映射已經設置，路由器映射設置見路由器映射

3. 手機監控設置

TMEye 手機監控，目前，支持的手機操作系統有：symbian ，windows mobile，IPhone, Android及Blackberry 手機

手機監控的步驟為：

1) 對設備的編碼參數進行設置，以便適應手機的網絡帶寬和解碼性能。

2) 設置手機的網絡。

3) 安裝手機監控客戶端。

4) 運行手機監控客戶端，設置手機客戶端參數，在手機客戶端上觀看視頻。

3.1 設備錄像設置

要實現手機監控，需要先對編碼參數進行設置，進入主菜單—>系統設置—>錄像設置，如圖3.1所示： 6

網絡設置說明書

圖 3.1

錄像設置分辨率設置為cif ，幀率設置為6幀，碼流控制選擇“定碼率，其他參數保持不變，保存。實際應用時根據手機性能和網絡狀況進行調整。較高的手機性能和網絡狀況能顯示更好的效果。如果網絡狀況較差，可以適當降低幀率，保證流暢。

3.2 手機網絡設置

3.3 TMEye手機監控設置

3.3.1 啟用手機監控

從設備的主菜單—>系統設置—>網絡設置—>手機端口，如圖3.3.1所示。

7

網絡設置說明書

圖3.3.1

【端口】 手機監控的端口號，默認為101，如需通過手機訪問設備，要在路由器上對該端口號進行映射。

3.3.2 安裝手機監控客戶端

手機監控客戶端，在隨機光盤的“配套工具”—>“手機監控”—> “TMEye ”目錄下：

TMEyesetup.CAB ：window mobile 操作系統的智能手機監控客戶端安裝軟件（如：HTC ，多普達的手機基本都是使用該操作系統）。

TMEye_3rd.sisx ：塞班第3版操作系統的智能手機監控客戶端安裝軟件（如：諾基亞的N71、N73、N75、N76、N77、N78、N79、N80、N81、N81(8GB)、N82、N85、N91、N91(8GB)、N92、N93、N93i 、N95、N95(8GB)、N96、E50、E51、E60、E61、E61i 、E62、E63、E65、E66、E70、E71、E90、3250、3250XM 、5320XM 、5500、5700XM 、5710、6110、6120c 、6120SN 、6121、6122c 、6124c 、6290）。

TMEye_5th.sisx：塞班第5版操作系統的智能手機監控客戶端安裝軟件（如：諾基亞的5800XM 、N97）。

TMEye.apk ：Android 操作系統的智能手機監控客戶端安裝軟件（如：G1、HTC Magic、Samsung Galaxy、HTC Hero、HTC Tattoo 及 Motorola CLIQ）。

8

網絡設置說明書

TMEye.jad 支持Blackberry 操作系統。

注：如果您是蘋果的手機, 可以用手機直接到appstore 上進行在線安裝。

將你手機對應的安裝包，拷貝到手機上進行安裝（蘋果手機可直接到appstore 上進行在線安裝）。

3.3.3 客戶端參數設置

以下以mobile 的手機為例(安卓系統界面與此不同) ，介紹如何對手機監控客戶端進行參數設置，其他操作系統的手機也類似。

1) 安裝好后在“程序”中可以看到“TMEye ”圖標，如下圖3.3.3.1所示：

圖3.3.3.1

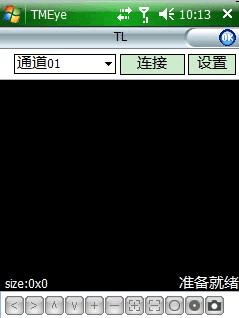

2) 雙擊該圖標，運行客戶端, 如圖3.3.3.2所示：

9

網絡設置說明書

圖 3.3.3.2

按鈕進入?yún)?shù)設置界面。如下圖3.3.3.3所示： 如首次使用或需要進行參數更改，請點擊

圖3.3.3.3

用戶名：登錄設備的用戶名。

密碼：登錄設備的密碼。

10
