CAMS 與AD 配合做域統一認證的典型配置

一、組網需求：

支持802.1X 的交換機；CAMS 服務器；Microsoft Active Directory；iNode 客戶端。

二、組網圖：

設備說明：

NAS ：S3952

CAMS V2.1 R0121SP1

Microsoft Active Directory 5.2

iNode V2.4-R0213

三、配置步驟：

前提條件是CAMS ，AD ，NAS ，User 均路由可達。

NAS 可以采用802.1X 認證或者Portal 認證，這里已 802.1X 認證為例。

1．配置NAS

# 配置Radius 服務器

[S3952]radius scheme h3c

[S3952-radius-h3c]server-type extended

[S3952-radius-h3c]primary authentication 192.168.1.12 1812

[S3952-radius-h3c]primary accounting 192.168.1.12 1813

[S3952-radius-h3c]key authentication test

[S3952-radius-h3c]key accounting test

[S3952-radius-h3c]user-name-format without-domain

# 配置認證域

[S3952]domain h3c

[S3952-domain-h3c]radius-scheme h3c

[S3952]domain default enable h3c

# 配置VLAN

[S3952]Vlan 2

[S3952-vlan2]Port

GigabitEthernet1/1/4

[S3952]Interface vlan 2 管理Vlan

[S3952-Interface-vlan-2]ip add 192.168.1.99 255.255.255.0

[S3952]Interface vlan 1 用戶Vlan

[S3952-Interface-vlan-1]ip add 192.168.0.1 255.255.255.0

# 啟動802.1X 認證

[S3952] dot1x

[S3952] dot1x authentication-method pap

[S3952] dot1x interface Ethernet 1/0/1 to Ethernet 1/0/48

注：這里只是列出了802.1X 的所有必須的配置，還有一些高級選項可以自行配置，如version check，accounting on等。

2．安裝AD

Windows 2000 server和windows server 2003都帶有Active Directory，這里已windows server 2003為例說明AD 的安裝過程。 interface GigabitEthernet1/1/1 to

1) ．首先為服務器配置正確的IP 地址并連接網絡。

2) ．選擇“開始->所有程序->管理工具->配置您的服務器向?qū)А?/p>

3) ．在歡迎界面點擊“下一步”

4) ．直接點擊“下一步”

5) ．會出現如下進度框

6) ．選中“第一臺服務器的典型配置”，點擊下一步

7) ．在Active Directory域名一欄輸入AD 的域名，例如：“h3c.com”，然后點擊“下一步”

8) ．輸入NetBIOS 域名（推薦采用默認值），然后點擊“下一步”

9) ．選擇“否，不轉發查詢”，點擊“下一步”

10) ．確認選項正確后點擊“下一步”

11) ．點擊“確定”，開始服務器配置

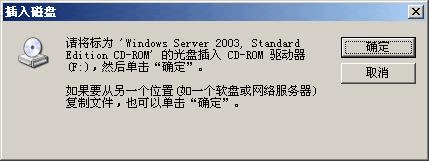

12) ．放入操作系統光盤后，點擊“確定”

13) ．配置過程當中會重新啟動操作系統，無需人工干預，當下一次登陸系統后會繼續完成域控制器的配置

14) ．點擊“下一步”

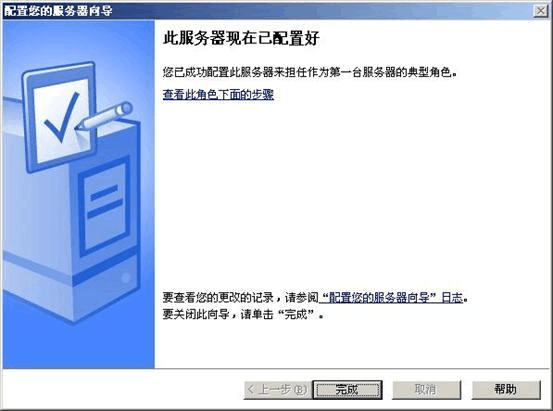

15) ．點擊“完成”，至此域控制器安裝完畢

3．配置AD

1) ．配置域用戶，選擇“開始->所有程序->管理工具->Active Directory用戶和計算機”
