H.264網絡硬盤錄像機遠程配置方案8切記要看最后一頁的注意事項（共8頁要做完） （請務必祥細操作以下頁的每一步） 如果結果為：找不到設備，或者進不去設備下一項?；蛘咛崾驹O(shè)備不存在。均是：沒有設置正確

H.264網絡硬盤錄像機遠程配置方案

8

切記要看最后一頁的注意事項（共8頁要做完） （請務必祥細操作以下頁的每一步） 如果結果為：找不到設備，或者進不去設備下一項?；蛘咛崾驹O(shè)備不存在。均是：沒有設置正確?？隙ㄆ渲羞^(guò)程有設置錯誤的地方。務必

看本文件的最后一頁有注意事項。。務必看

一、總體及注意事項：

1) 設置錄像機網絡, 先把局域網調好：第一：在硬盤錄像機的網絡設

置里面，設置硬盤錄像機的IP 地址，網關，DNS （注意：IP 地址，網關，DNS 必須填寫，DNS 可以在路由器的運行狀態里面找到）,IP 地址要手動填寫不要選自動獲取，不要與其它電腦的IP 沖突。設置成功后，在局域網內用IE 直接輸硬盤錄像機的IP 地址即可訪問。(如果路由器的IP 地址是：192.168.1.1, 則只需要填當?shù)氐腄NS 就可以了, 其它基本不用更改)

2) 第二：在路由器里開4個端口：80,88,34567,34599。錄像機默認

的http 端口為：80, 建議更改為：88. 如果更改了端口，那網絡訪問的時候格式為：http://192.168.1.10:88,(既IP 地址后面必須加端口號)

3) 進入我們工廠的服務器網址是：www.dvrcenter.com , 輸入機器的

設備號既可. （如何得知設備號，要看下面才知道，以下共8頁，要全部做好，設置好了就會知道。請認真看及認真做每一步設置。用其它路由器也一樣，大同小異。一樣做法）

4) 適用于（電信、網通）ADSL 用戶，鐵通，長城, 廣電等其它用戶

不能完成遠程監控配置

二、DVR 及端口轉發配置詳細操作步驟：

A. 設置硬盤錄像機, 設置硬盤錄像機的IP 地址，網關及DNS 。

在監看畫面上單擊右鍵選主菜單 網絡設置選項如下圖所示：

注：（自動獲取IP 地址不能打鉤，必須手動分配IP 地址，否則局域網IP 地址會變動）

a) IP 地址：192.168.1.10（注：IP 地址可從10至255選取任意數字，(不能與局域

網內其它電腦IP 有沖突）

子網掩碼：255.255.255.0

默認網關：192.168.1.1（注：根據不同品牌的路由器的網關不一樣，一般分兩種:192.168.1.1或是192.168.0.1，這里以TP-LINK 為例）

首選DNS ：首選DNS 應填當?shù)氐模ㄇ杏?，很多人不改DNS ）DNS 地址 DNS 地址可以在路由器的運行狀態中查到如下圖所示： 也可以打電話給當?shù)氐木W(wǎng)絡提供商咨詢。

*、備用DNS 建議一起填寫.

TCP端口34567為默認即可，也可以根據客戶自定義修改成其它端口

b) HTTP 端口：80（注：默認為80端口，如果當?shù)?0端口被封，只能修改成其它的端

口如81；82；83；84；85.......... ），我們建議客戶改為88.

到這里DVR 設置完畢

(注：如果DVR HTTP 端口改成88，那么路由器開端口時也要開：88端口)

B．設置路由器：路由器設置只需要開三個端口既可，步驟如下：

進入路由器192.168.1.1進行設置（在IE 瀏覽器上輸入路由器IP 地址既可）

a) 點擊轉發規則，虛擬服務器選項(不同路由器名稱不一樣如：端口映射) ，如下圖：

1、這里的88為錄像機修改后的HTTP 端口，點添加新條目，如下圖：

2、再點擊添加新條目添加34599端口，即手機端口，如下圖：

3、再點擊添加新條目添加TCP ：34567端口, 數據傳輸端口. 如下圖

到此轉發端口配置完成；

三、服務器登陸配置：

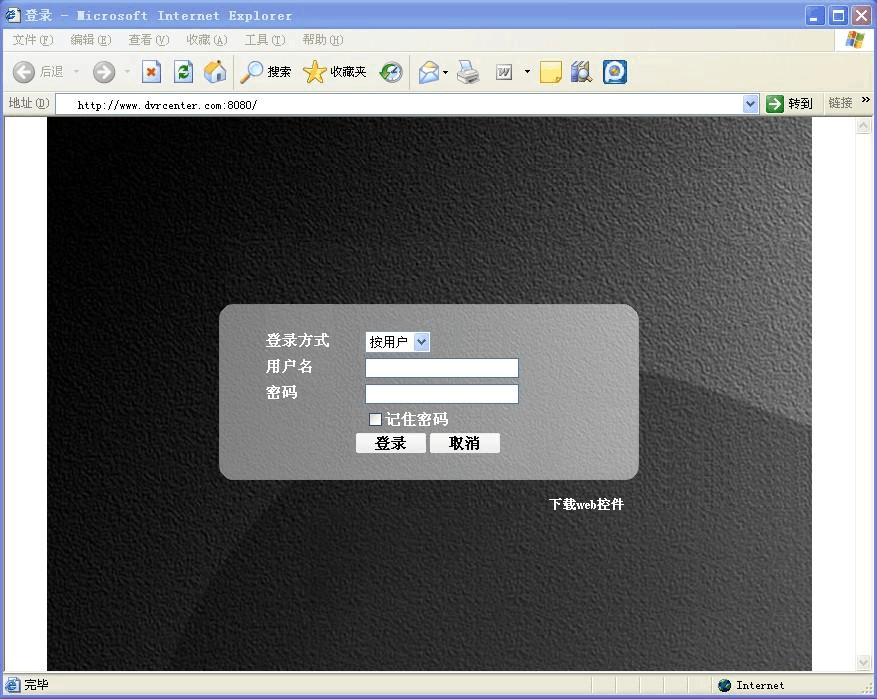

1、打開IE 在地址欄上輸入：http://www.dvrcenter.com，回車后如下圖所示： 這里我們選擇登錄方式為：按設備，如下圖所示：

注意：這里的設備標識需要填寫DVR 的MAC 地址，查詢DVR 的MAC 地址為：在監看畫面單擊右鍵→系統信息→版本信息

中的序列號即為MAC

地址，抄寫下來填到設備標識中

，然后點登陸如下圖所示：

然后點擊查看設備

如果客戶是第一次使用，需要安裝光盤中的IE 插件或在服務器上下載，如下圖所示：

備注：連接所有視頻選項，建議選中。

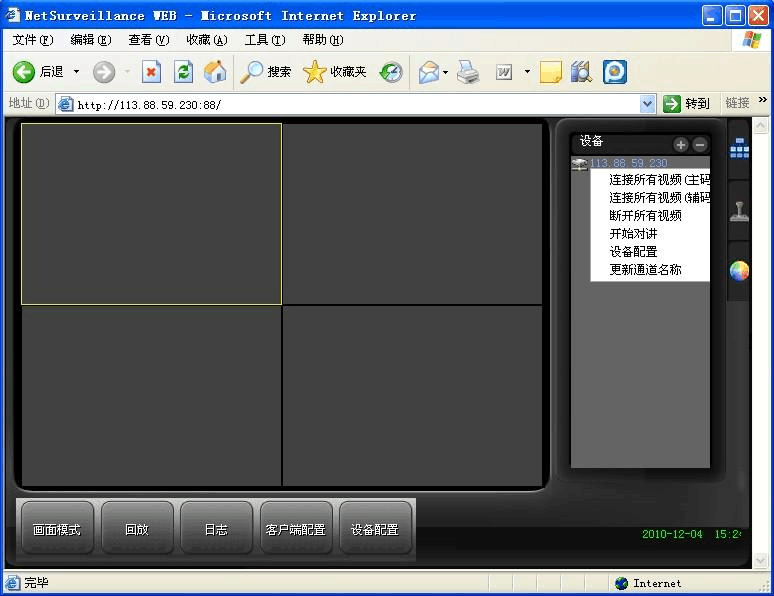

在設備欄公網IP 上單擊右鍵選連接主碼流或輔碼流，如下圖所示：

只要是沒成功完成就

要看以下注意事項

1， 輸入設備名提示找不到：第一：檢查路由器端口

是否映射正確；第二：錄像機的IP 地址，DNS 有沒有填正確，特別是DNS （DNS 一定要填你當?shù)?/p>

的DNS ，在路由器的運行狀態里可以看見）；第三：看看路由器有沒有設置IP 過濾，MAC 地址過濾。 2， 輸入設備名，可以進入，但點查看設備無法顯示：

第一：看看錄像機HTTP 端口是不是80，如果是

80就需要改成其它端口，如88；第二：錄像機

的DNS 有沒有填寫正確. 第三，錄像機的34567

端口映射不正確。
