《統一溝通-微軟-實戰》-6-部署-7-部署移動功能-1
1. 為自動發現服務創建 DNS 記錄
2. 安裝 2011 年 11 月版的 Lync Server 2010 累積更新
3. 設置內部服務器端口以實現移動功能
4. 安裝 Mobility Service 和自動發現服務
5. 修改證書以實現移動功能
6. 配置反向代理以實現移動功能
7. 測試-intranet-internet
8. 驗證您的移動功能部署
9. 針對推送通知進行配置
10. 配置移動策略
移動功能和特性
Lync Server 2010 中的移動功能支持移動設備上的 Lync 功能。當您部署 Microsoft Lync Server 2010 Mobility Service 時，用戶可以使用受支持的 Apple iOS、Android 、Windows Phone 或 Nokia 移動設備來執行發送和接收即時消息、查看聯系人和查看狀態等活動。此外，移動設備還支持某些企業語音功能，例如，“單擊加入會議”、“單位電話呼叫”、“一號通”、“語音郵件”和“錯過的呼叫”。
提示：
利用一號通功能，用戶可以通過移動電話接收撥打至單位號碼的呼叫。利用單位電話呼叫功能，用戶可以使用單位電話號碼（而不是移動電話號碼）從移動電話發出出站呼叫。若要使用單位電話呼叫功能，用戶可以直接通過移動電話撥號或使用電話撥出式會議。利用電話撥出式會議，有效用戶可以請求 Mobility Service 為其發出呼叫。服務器將發起呼叫，然后在移動電話上回?fù)苡脩?。?dāng)用戶應答時，服務器將通過撥打另一方的號碼來完成呼叫。通過使用單位電話呼叫功能，用戶可以在呼叫期間維護其工作標識，這意味著呼叫接收方將看不到呼叫者的移動電話號碼，并且呼叫者可免于支付出站呼叫費。
注意：
并非所有功能在所有移動設備上的工作方式都相同。有關移動設備上支持的功能的詳細信息，請參閱移動客戶端比較表。有關受支持的設備和操作系統的詳細信息，請參閱規劃移動客戶端下的要求主題。
在將 Microsoft Lync Server 2010 自動發現服務與 Mobility Service 結合使用時，移動應用程序會自動定位 Lync Server Web 服務而無需用戶在其設備設置中手動輸入 URL。在移動設備設置中手動輸入 URL 也是受支持的，此操作主要用于進行故障排除。
移動功能還支持針對不支持在后臺運行的應用程序的移動設備的推送通知。推送通知是一類發送給移動設備的有關當移動設備處于不活動狀態時發生的事件的通知。會產生推送通知的事件的示例是錯過的即時消息 (IM) 邀請或錯過的呼叫。
2011 年 11 月版的 Lync Server 2010 累積更新中提供了 Mobility Service、自動發現服務和對推送通知的支持。
,統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程
針對 Mobility Service 和自動發現服務的移動應用程序 Web 請求流
推送通知服務適應 Lync Server 2010 拓?fù)涞姆绞?/p>
部署移動功能
1. 為自動發現服務創建 DNS 記錄
統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程 若要對 Lync Server 2010 移動用戶支持自動發現，您需要?jiǎng)?chuàng)建以下域名系統 (DNS) 記錄：
?
? 支持從組織網絡內部進行連接的移動用戶的內部 DNS 記錄 支持從 Internet 進行連接的移動用戶的外部或公共 DNS 記錄
您必須為每個 SIP 域創建一條內部 DNS 記錄和一條外部 DNS 記錄。
DNS 記錄可以是 A（主機）記錄，也可以是 CNAME 記錄。以下過程介紹如何創建內部和外部 DNS 記錄。有關移動用戶的 DNS 要求的更多詳細信息，請參閱移動的技術要求。 創建 DNS CNAME 記錄
1. 按如下方式登錄 DNS 服務器：
o 若要?jiǎng)?chuàng)建內部 DNS 記錄，請以 Domain Admins 組成員或 DnsAdmins 組成員的身份登錄網絡中的 DNS 服務器。
o 若要?jiǎng)?chuàng)建外部 DNS 記錄，請連接到您的公共 DNS 提供程序。
2. 打開 DNS 管理單元：依次單擊“開始”、“管理工具”和“DNS”。
3. 執行以下操作之一：
o 對于內部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 Active Directory 域（例如，contoso.local ）所對應的“正向
查找區域”。
注意：
此域是安裝 Lync Server 控制器池和前端池的 Active Directory 域。
o 對于外部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 SIP 域（例如，contoso.com ）所對應的“正向查找區域”。
4. 按以下方式確認控制器池存在主機 A 記錄：
o 對于內部 DNS 記錄，控制器池的內部 Web 服務完全限定的域名 (FQDN)（例如，lyncwebdir01.contoso.local ）應存在主
機 A 記錄。
o 對于外部 DNS 記錄，控制器池的外部 Web 服務 FQDN （例如，lyncwebextdir.contoso.com ）應存在主機 A 記錄。
5. 請驗證對應于前端池的主機 A 記錄是否存在，如下所示：
o 對于內部 DNS 記錄，前端池的內部 Web 服務 FQDN （例如，lyncwebpool01.contoso.local ）應存在主機 A 記錄。
o 對于外部 DNS 記錄，前端池的外部 Web 服務 FQDN （例如，lyncwebextpool01.contoso.com ）應存在主機 A 記錄。
6. 對于內部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 SIP 域（例如，contoso.com ）所對應的“正向查找區域”。
注意：
如果您創建的是外部 DNS 記錄，則從第三步開始，已為 SIP 域展開“正向查找區域”。
7. 右鍵單擊 SIP 域名，然后單擊“新建別名(CNAME)”。
8. 在“別名”中，鍵入以下內容之一：
o 對于內部 DNS 記錄，請鍵入 lyncdiscoverinternal 作為內部自動發現服務 URL 的主機名。
,統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程
o 對于外部 DNS 記錄，請鍵入 lyncdiscover 作為外部自動發現服務 URL 的主機名。
9. 在“目標主機的完全限定的域名(FQDN)”中，執行以下操作之一：
o 對于內部 DNS 記錄，鍵入或?yàn)g覽到控制器池的內部 Web 服務 FQDN （例如，lyncwebdir01.contoso.local ），然后單擊“確
定”。
定”。 統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程 o 對于外部 DNS 記錄，鍵入或?yàn)g覽到控制器池的外部 Web 服務 FQDN （例如，lyncwebextdir.contoso.com ），然后單擊“確
注意：
如果您未使用控制器，則使用前端池的內部和外部 Web 服務 FQDN ，或者，對于單臺服務器，使用前端服務器或 Standard Edition Server 的 FQDN 。
重要提示：
您必須在您的 Lync Server 2010 環境中支持的每個 SIP 域的正向查找區域中創建一條新的自動發現 CNAME 記錄。
創建 DNS A 記錄
1. 按如下方式登錄 DNS 服務器：
o 若要?jiǎng)?chuàng)建內部 DNS 記錄，請以 Domain Admins 組成員或 DnsAdmins 組成員的身份登錄網絡中的 DNS 服務器。 o 若要?jiǎng)?chuàng)建外部 DNS 記錄，請連接到您的公共 DNS 提供程序。
2. 打開 DNS 管理單元：依次單擊“開始”、“管理工具”和“DNS”。
3. 執行以下操作之一：
o 對于內部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 Active Directory 域（例如，contoso.local ）所對應的“正向
查找區域”。
注意：
此域是安裝 Lync Server 控制器池和前端池的 Active Directory 域。
o 對于外部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 SIP 域（例如，contoso.com ）所對應的“正向查找區域”。
4. 按以下方式確認控制器池存在主機 A 記錄：
o 對于內部 DNS 記錄，控制器池的內部 Web 服務 FQDN （例如，lyncwebdir01.contoso.local ）應存在主機 A 記錄。 o 對于外部 DNS 記錄，控制器池的外部 Web 服務 FQDN （例如，lyncwebextdir.contoso.com ）應存在主機 A 記錄。
5. 請驗證對應于前端池的主機 A 記錄是否存在，如下所示：
o 對于內部 DNS 記錄，前端池的內部 Web 服務 FQDN （例如，lyncwebpool01.contoso.local ）應存在主機 A 記錄。 o 對于外部 DNS 記錄，前端池的外部 Web 服務 FQDN （例如，lyncwebextpool01.contoso.com ）應存在主機 A 記錄。
6. 對于內部 DNS 記錄，請?jiān)?DNS 服務器的控制臺樹中，展開 SIP 域（例如，contoso.com ）所對應的“正向查找區域”。
注意：
如果您創建的是外部 DNS 記錄，則從第三步開始，已為 SIP 域展開“正向查找區域”。
7. 右鍵單擊 SIP 域名，然后單擊“新建主機(A 或 AAAA)”。
8. 在“名稱”中，鍵入主機名，如下所示：
o 對于內部 DNS 記錄，請鍵入 lyncdiscoverinternal 作為內部自動發現服務 URL 的主機名。
o 對于外部 DNS 記錄，請鍵入 lyncdiscover 作為外部自動發現服務 URL 的主機名。
注意：
假定域名來自在其中定義記錄的區域，因此無需將域名作為 A 記錄的一部分輸入。
9. 在“IP 地址”中，鍵入 IP 地址，如下所示：
o 對于內部 DNS 記錄，鍵入控制器的內部 Web 服務 IP 地址（或者，如果您使用的是負載平衡器，則鍵入控制器負載
平衡器的虛擬 IP (VIP)）。
,統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程 注意：
如果您未使用控制器，請鍵入前端服務器或 Standard Edition Server 的 IP 地址，或者，如果您使用的是負載平衡器，則
鍵入前端池負載平衡器的 VIP 。
o 對于外部 DNS 記錄，請鍵入反向代理的外部或公用 IP 地址。
10. 單擊“添加主機”，然后單擊“確定”。
11. 若要?jiǎng)?chuàng)建另一條 A 記錄，請重復步驟 8 至 10。
重要提示：
您必須在您的 Lync Server 2010 環境中支持的每個 SIP 域的正向查找區域中創建一條新的自動發現 A 記錄。
12. 創建完 A 記錄后，請單擊“完成”。
2. 安裝 2011 年 11 月版的 Lync Server 2010 累積更新
您必須先安裝 2011 年 11 月版的 Lync Server 2010 累積更新，然后才能安裝 Lync Server 2010 Mobility Service 和 Lync Server 2010 自動發現服務。請?jiān)诓渴鹬械乃蟹?wù)器角色上安裝此累積更新。您可在 Microsoft 下載中心找到 2011 年 11 月版的 Lync Server 2010累積更新安裝包，網址為 http://go.microsoft.com/fwlink/?linkid=208564&clcid=0x804（該鏈接可能指向英文頁面）。
安裝 2011 年 11 月版的 Lync Server 2010 累積更新
1. 以 CsAdministrator 角色成員的身份登錄到要升級的服務器。
2. 從 Microsoft 下載中心下載最新的安裝包，然后將其提取到本地硬盤。
3. 啟動 Lync Server 命令行管理程序：依次單擊“開始”、“所有程序”和“Microsoft Lync Server 2010”，然后單擊“Lync
Server 命令行管理程序”。
,統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程
4. 停止 Lync Server 服務。在命令行中鍵入：
復制
Stop-CsWindowsService
5. 關閉所有 Lync Server 命令行管理程序窗口。
6. 停止萬維網服務。在命令行中鍵入：
復制
net stop w3svc
備注:
在LS-FE,LS-MD,LD-ARC-MON,LS-Edge 進行第1-6相同操作。
7. 通過運行 LyncServerUpdateInstaller.exe 來安裝 2011 年 11 月版的 Lync Server 2010 累積更新。
統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程
備注:
在LS-FE,LS-MD,LD-ARC-MON,LS-Edge 進行相同操作。
但, 結果不一樣，因?yàn)槊颗_(tái)服務器上面安裝的Lync Server 2010組件不一樣。
? Restart the server if prompted, otherwise re-issue the Stop-CsWindowsService cmdlet to once again stop the Lync
services.
執行8.9
? If the server was not rebooted then restart IIS using the net start w3svc command. 執行10
LS-FE,LS-MD,LD-ARC-MON,LS-Edge 這4臺上面安裝了CU 4，沒見提示更新，所以執行10
注意：
如果系統提示您重新啟動計算機，請重新啟動。
8. 啟動 Lync Server 命令行管理程序：依次單擊“開始”、“所有程序”和“Microsoft Lync Server 2010”，然后單擊“Lync
Server 命令行管理程序”。
9. 再次停止 Lync Server 服務以緩存全局程序集緩存 (GAC) –d 程序集。在命令行中鍵入：
復制
Stop-CsWindowsService
備注:每臺Lync 服務器都要這樣操作。

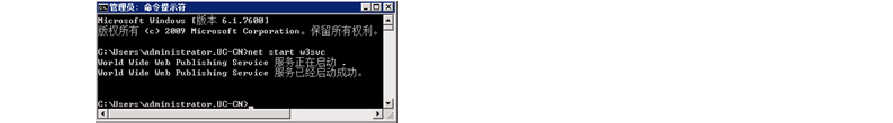

統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程 10. 重新啟動萬維網服務。在命令行中鍵入：
復制
net start w3svc
備注:每臺Lync 服務器都要這樣操作。
**********************************************************************
Perform the installation steps above for each Lync server to insure that the entire environment is running the same version of software on all like components.
This next step is only performed once per pool and should be run from only one Front End server per pool for each instance of Back End databases.
**********************************************************************
11. 啟動 Lync Server 命令行管理程序：依次單擊“開始”、“所有程序”和“Microsoft Lync Server 2010”，然后單擊“Lync
Server 命令行管理程序”。
12. 通過執行以下操作之一將 LyncServerUpdateInstaller.exe 進行的更改應用于 SQL Server 數據庫：
備注:本環境，集成了其它數據庫。
o 如果未將 Enterprise Edition 后端服務器數據庫與任何其他數據庫（如存檔數據庫或監控?cái)?shù)據庫）并置，請?jiān)诿钚刑庢I
入以下命令：
復制
Install-CsDatabase -Update -ConfiguredDatabases -SqlServerFqdn
o 如果已將 Enterprise Edition 后端服務器數據庫與任何其他數據庫（如存檔數據庫或監控?cái)?shù)據庫）進行了并置，請?jiān)诿?/p>
行處鍵入以下命令：
復制
Install-CsDatabase -Update -ConfiguredDatabases -SqlServerFqdn
Install-CsDatabase –Update –ConfiguredDatabases –SqlServerFqdn Sql2K8R2.uc-cn.net
-ExcludeCollocatedStores
統一溝通(中國) 有限公司-微軟-統一溝通-培訓教程
o 對于 Standard Edition，請鍵入以下命令：
復制
Install-CsDatabase -Update -LocalDatabases
13. 重新啟動 Lync Server 服務。在命令行中鍵入：
復制
Start-CsWindowsService
備注: Restart all Lync Server services by using the Start-CsWindowsService cmdlet.
3. 設置內部服務器端口以實現移動功能
Lync Server 2010 Mobility Service 需要內部服務器上的兩個新端口：一個端口用于內部 Web 服務，另一個端口用于外部 Web 服務。
設置內部服務器的端口
1. 以作為 RTCUniversalServerAdmins 組的成員的用戶身份登錄計算機。
2. 啟動 Lync Server 命令行管理程序：依次單擊“開始”、“所有程序”和“Microsoft Lync Server 2010”，然后單擊“Lync
Server 命令行管理程序”。
3. 設置內部 Web 服務的端口。在命令行中鍵入：
