飛魚星上網行為管理路由器試用手冊本試用報告將模擬我們公司（一中小企業）對企業內部員工的上網行為管理需求，以網管員的角度來對路由器進行全方位的安裝和調試，并將客觀的把各項測試結果記錄下來。安裝調試的過程

飛魚星上網行為管理路由器試用手冊

本試用報告將模擬我們公司（一中小企業）對企業內部員工的上網行為管理需求，以網管員的角度來對路由器進行全方位的安裝和調試，并將客觀的把各項測試結果記錄下來。安裝調試的過程我會以圖文并茂的方式，盡量詳細地進行敘述，大家也可以把這篇試用報告當做一個案例教程來看。希望大家能通過我的試用報告，對飛魚星VE982上網行為管理路由器有更直觀、更全面的了解。最后注明一點，除了對路由器進行固件升級以及初始化配置（包括設置W AN 口和LAN 口）必須放在最前面外，其他的操作都是根據實際需要而進行設定的，就本人設置的經驗來說，如果需對上網行為管理進行比較細致的設置的話，那么在初始化配置后可以先進行IP/MAC綁定和IP 地址分組，然后其他的順就就無所謂先后了，各位看官可以根據自己感興趣的內容進行選擇性瀏覽。

第一天 收貨、基本配置

今天收到廠家送來的路由器，先對路由器進行固件升級以及基本配置，然后安裝到公司的機柜上。

一、開箱

安裝調試前，先來看看我收到的機器。

1、外包裝。

圖1：產品外包裝

如圖1，產品的外包裝中規中矩，和市場上其他的同類產品差不多，在包裝盒的頂部對該款型號的路由器的功能做了簡單的介紹。

2、配件。

打開包裝盒，就可以看到整套設備了，如圖2。包裝盒里面的內容非常簡潔，除了路由器外，其他配件包括：合格證一張、指南手冊一本、光盤一張、電源線一條、網線一條。作為一款多W AN 口的路由器，只配了一條網線，感覺相對比較少。

圖2：全家福

3、機器外觀。

下面來看看飛魚星上網行為路由器的整個外觀。

圖3：VE982正面

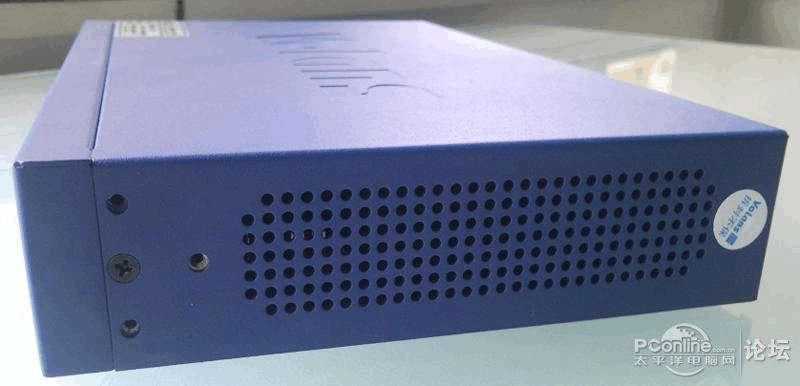

圖4：VE982側面

作為一臺桌面式的路由器而言，其長寬高分別是28cm 、17cm 、4.5cm ，相對來說，尺寸并不大。路由器外面是一層深藍色的鐵殼，兩側各有一片通風孔區（如圖4），為路由器起到一定的散熱作用。

圖5：VE982背面

路由器前排一共有5個RJ45的網絡接口，從左往右看，依次是W AN1口、W AN2口、W AN3/LAN3口、W AN4/LAN2口、LAN1口，實際作為VE 系列的最低端型號，該款路由器支持2個W AN 口和3個LAN 口，也就是說，第三和第四個接口在VE982這款型號上是分別作為LAN3口和LAN2口使用的。網絡接口的右邊就是各個接口相對應的指示燈以及系統、電源指示燈，在指示燈中間還有一個小小的Reset 按鈕，而路由器的電源接口則在路由器的背面，如圖5。

二、接通路由器

OK ，下面開始來對路由器進行安裝調試。安裝調試的過程，我將以我們公司的網絡情況進行相應的設置，但飛魚星上網行為管理的功能較多，一些公司沒有需要用到的功能，就不一一詳解了。

首先將路由器通電，然后將網線一端接到路由器上的LAN1口，另外一端接到我的筆記本網卡上，可以看到，路由器上的LAN1口和系統、電源指示燈都亮了，如圖6。

圖6：VE982通電

路由器默認的設置IP 是192.168.0.1，所以先將筆記本的網卡IP 地址改成同網段：192.168.0.22，如圖7。

圖7：更改IP 地址

打開瀏覽器，輸入路由器LAN1口的IP ：192.168.0.1，彈出用戶名和密碼對話框，都填入admin ，如圖8。

圖8：輸入用戶名和密碼

然后就可以進入到路由器的WEB 設置頁面了，如圖9。WEB 頁面的左邊是導航欄，右邊是主要的功能設置區域，從頁面的右上角可以看到，我收到的這個路由器的固件版本是：1014。

圖9：VE982的WEB 設置頁面

三、升級固件

為了達到更好的測試效果，必須確認當前固件是否是最新的版本。接通廠家技術支持電話后，從廠家技術人員了解到VE982最新的固件版本是1015，于是先登錄飛魚星廠家的官方論壇，在論壇的“飛魚星固件發布專區”（如圖10）找到了1015固件的帖子（如圖11），進去該帖子之后，選擇對應VE982型號的固件進行下載（如圖12）。

圖10：論壇固件下載專區

圖11：固件下載帖子的鏈接

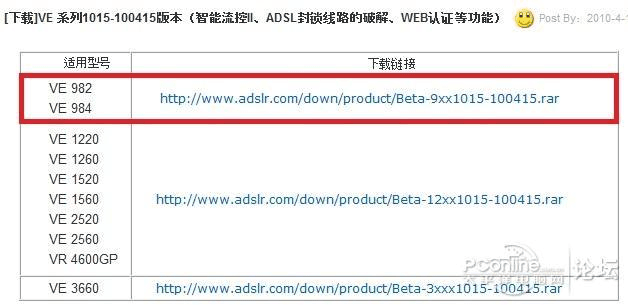

圖12：固件下載網址

下載下來下載下來的固件是一個rar 壓縮包，將其臨時解壓到了C 盤的根目錄下，然后打開路由器的“系統工具”-“固件升級”，在右邊的“升級文件”欄處選擇剛才解壓到C 盤根目錄下的升級文件，然后點“開始升級”按鈕（如圖13），即可進行固件升級了（如圖14），升級完成后路由器會自動重啟（如圖15）。

圖13：固件升級方法

圖14：固件升級過程

圖15：固件升級成功四、快速配置

固件升級完成，下面可以開始進行初始化設置了。我測試的環境有兩條ADSL 寬帶，一條是電信的，一條是鐵通的，都是4M 的。先對路由器進行撥號設置，點首頁上配置向?qū)谟疫叺摹榜R上進行配置”按鈕，進入快速配置頁面，如圖16：

圖16：進入“快速配置”頁面

進入“快速配置”頁面后，直接按“下一步”按鈕，進入內網配置頁面，如圖17。

圖17：內網配置

公司原來內部局域網的網段是192.168.168.0，原來的網關IP 是192.168.168.201，為了不影響內網其他機器的IP 信息改動，所以在內網配置選項中，將路由器LAN1口的IP 地址改為了192.168.168.201，為了對內網所有機器的IP 進行綁定，所以DHCP 服務器按默認關閉掉。繼續“下一步”，進入“流量控制限制”的配置頁面，如圖18。

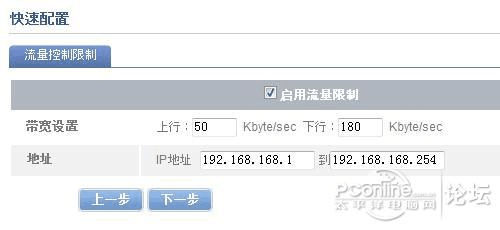

圖18：流量控制限制

在這里我啟用了流量限制功能，并對上行和下行做了相應的設置，通過這樣的設置，可以合理地分配帶寬，有效地杜絕內網員工濫用帶寬的現象。再按“下一步”，進入對W AN1口的配置，如圖19。

圖19：W AN1口配置

這里對W AN1口進行設定，線路類型選擇PPPOE 撥號線路，按“下一步”輸入撥號的電信ADSL 寬帶的用戶名和密碼，按“下一步”對W AN2口進行相同的配置，只是用戶名和密碼改成了鐵通的，W AN2口設置方法和WAN1口相同，就不上圖了。

圖20：完成快速配置向?qū)?/p>

待W AN2口也配置完成后，快速配置向?qū)Ь屯瓿闪?，如圖20，點“完成”按鈕，路由器重啟。

五、上架。

待路由器重啟完畢后，拔掉路由器的電源，將路由器放到機柜上，開始對其他功能進行調試了。

將路由器放到機柜里，接通電源后，LAN1口接中心交換機，WAN1口接電信的ADSL MODEM，WAN2口接鐵通的ADSL MODEM，上架完畢。

圖21：路由器安裝到機柜上

下來檢查路由器是否已經撥號成功。

首先將自己本機的IP 地址信息更改成192.168.168.0網段的，網關指向路由器LAN1口的IP 地址：192.168.168.201。

圖22：設置IP 地址

打開瀏覽器，輸入路由器改動后的IP ：192.168.168.201，登錄后，在“系統狀態”-“網絡接口”欄，可以看到W AN1口和W AN2口都已經分配到公網的IP ，如圖23，這說明路由器已經撥號上網成功了。
