Cisco 交換機的概述

交換機根據OSI 層次通?？煞譃榈?層交換機和多層交換機。通常所說的交換機指第2層交換機也叫LAN 交換機（第二層MAC 地址進行交換）；多層交換機與第2層交換機工作方式類似，除了使用第二層MAC 地址進行交換之外，還使用第3層網絡地址。

交換機的基本配置

3、 電纜連接及終端配置

如圖11-8所示，接好PC 機和交換機各自的電源線，在未開機的條件下，把PC 機的串口1

（COM1）通過控制臺電纜線與交換機的Console

端口相連，即完成設備連接工作。

交換機Console 端口的默認參數如下：

端口速率：9600b/s；

數據位：8；

奇偶校驗：無；

停止位：1；

流控：無。

3、 交換機的啟動

啟動過程未用戶提供了豐富的信息，我們可以對交換機的硬件結構和軟件加載過程有直觀的認識，這些

信息對我們了解該交換機以及對她做相應的配置很有幫助，另外部件號、序列號、版本號等信息再產品驗貨時都是非常重要的信息。

3、 交換機的基本配置

在默認情況下，所有接口處于可用狀態并且都屬于VLAN1，這種情況下交換機就可用正常工作了，為

了方便管理和使用，首先應對交換機做基本的配置，最基本的配置可以通過啟動時的對話框配置模式完成，也可以在交換機啟動后再進行配置。

（1） 配置Enable 口令和主機名。在交換機中可以配置使能口令（Enable password ）和使能密碼（Enable

secret ），一般情況下只需配置一個就可以，當兩者同時配置時，后者生效。這兩者的區別是使能口令

以明文顯示而使能密碼以密文形式顯示。

Switch> (用戶執行模式提示符)

Switch>enable (進入特權模式)

Switch # （特權模式提示符）

Switch # config termianal (進入配置模式)

Switch (config) # (配置模式提示符)

Switch (config) # enable password cisco 設置 enable password 為 cisco ）

Switch (config) # enable secret cisco1 (設置 enable secret 為 cisco1)

Switch (config) # hostname C2950 (設置主機名為 C2950)

C2950 (config) # end (退回到特權模式) C2950 #

（2） 配置交換機IP 地址、默認網關、域名、域名服務器。應該注意的時這里所設置的Ip 地址、網關、域

名等信息，是為交換機本身所設置用來管理交換機的，與連接在該交換機上的計算機或其它網絡設

備無關。也就是說所有與交換機連接的主機都應該設置自身的域名、網關等信息。

C2950(config) # ip address 192.168.1.1 255.255.255.0 (設置交換機IP 地址)

C2950(config) # ip default-gateway 192.168.1.254 (設置默認網關)

C2950(config) # ip domain-name cisco.com (設置域名)

C2950(config) # ip name-server 200.0.0.1 (設置域名服務器)

C2950(config) # end

3、 配置交換機的端口屬性。交換機的端口屬性默認地支持一般網絡環境下的正常工作，一般情況下是不需

要對其端口進行設置的。在某些情況下需要對其端口屬性進行配置時，配置的對象主要有速率、雙工和端口描述等信息。

C2950(config) # interface faastethernet0/1 ------------------------------ (進入接口 0/1 的配置模式) C2950(config-if) # speed ------------------------------------------------- (查看 speed 命令的子命令)

10 Force 10 Mb/s operation ------------------------------------------------- (顯示結果)

100 Force 100 Mb/s operation

Auto Enable AUTO speed configuration C2950(config-if) # speed 100 ------------------------------------------------(設置該端口速率為 100Mb/s)

C2950(config-if) # duplex ? ------------------------------------------------(查看duplex 命令的子命令)

Auto Enable AUTO duplex configuration

Full Force full duplex operatin

Half Force full-duplex operation

C2950(config-if) # duplex full ----------------------------------------- (設置該端口為全雙工)

C2950(config-if) # description TO_PC1 ---------------------------------- (設置該端口描述為 TO_PC1)

C2950(config-if) # ^Z ------------------------------------------------------ (返回到特權模式，同end)

C2950 # show interface fastethernet0/1 -------------------------------- (查看端口 0/1 的配置結果，結果略) C2950 # show interface fastethernet0/1 status --------------------------- (查看端口0/1的狀態，結果略)

4、配置和查看MAC 地址表。有關MAC 地址表的配置有三個方面，即超時時間、永久地址和限制性地址。交換機學習到的動態MAC 地址的超時間默認為30S ，可以通過命令來修改這個值。設置了靜態MAC 地址，這份地址永久存在于MAC 地址表中，不會超時，所有端口均可以轉發以太網幀給該端口。限制性靜態（restricted static）地址是永久地址的基礎上，同時限制了源端口，其安全性更高。

C2950(congfig) # mac-adress-table? --------------------------------------- (查看mac-address-table 的子命令) aging-time Aging time of dynamic address

permanent Configure a permanent address

restricted Configure a restricted staic address

C2950(config) # mac-address-table aging-time 100 ----------------------- (設置超時時間100S)

C2950(config) # mac-address-table permanent 0000.0c01. bbcc f0/3 ----- (加入永久地址)

C2950(config) # mac-address-table restricted static 0000.0c02. bbcc f0/6 f0/7 (加入靜態地址)

C2950(config) # end

C2950 # show mac-address-table ------------------------------------------------- (查看整個MAC 地址表)

Number of permanent address: 1

Number of restricted static address:1

Number of dynamic addresses:0

Address Dest Internet Type Source Interface List

-----------------------------------------------------------------------------------------------------------------------------

0000.0C01.BBCC FastEthernet 0/3 Permanent ALL

0000.0C02.BBCC FastEthernet 0/6 Static F0/7

可以看到永久地址有1個，設施在F0/3端口上；限制性地址有1個，設目標端口為F0/6，源端口為F0/7。如果交換機上連接有其他計算機，則每個連接的端口會產生動態MAC 地址表項?？梢杂胏lear 命令清除MAC 地址表的某項設置，比如下面命令可以清除限制性地址。

C2950 # clear mac-address-table restricted strtic

在使用配置命令時候都可以使用縮寫形式，縮寫的程度以不引起命令混淆為前提，比如

：Switch>enable,在Switch>模式下以en 開頭的命令只有enable 一個，所以該命令可以縮寫為：en ，ena ，enab ，enabl 。

Switch # 模式下以con 開頭的命令只有config ，所以 config 可以縮寫為 con ，conf ，confi 等。因此，Switch # config Terminal 就可以縮寫為 Switch # con t等。

交換機的另外一個重要配置就是配置虛擬局域網（VLAN ），VLAN 技術是交換機技術的蟲咬組成部分，它把物理上直接相連接的網絡從邏輯上劃分為多個子網。每個VLAN 對應著一個廣播域，處于不太VLAN 上的主機不能進行通信，不同VLAN 之間的通信要引入第三層交換技術才可以解決。對虛擬局域網的配置和管理主要涉及到VTP 、VLAN 中繼和VLAN 的配置。

VLAN 中級協議（即VTP 協議）可以幫助交換機設置VLAN 。VTP 協議可以維護VLAN 信息全網的一致性。

VTP 有三種工作模式，即服務器模式、客戶模式和透明模式，

（1）其中服務器模式可以設置VLAN 信息，服務器會自動將這些信息廣播到網上其他交換機以統一配置；

（2）客戶模式下交換機不能配置VLAN 信息，只能被動接受服務器的VKAN 配置；

（3）而透明模式下市獨立配置，它可以配置VLAN 信息，但是不能廣播自己的VLAN 信息，同時它接

受服務器發來的VLAN 信息后并不使用，而是直接轉發給別的交換機。

交換機的初始狀態是工作在透明模式，有一個默認的VLAN ，所有的端口都在這個VLAN 內。

VLAN 的劃分有三種形式：即靜態端口分配、動態虛擬網和多虛擬網端口配置。

（1） 靜態虛擬網的劃分是網管人員使用網管軟件或直接設置交換機的端口，使其直接從屬某個虛擬

網。這些端口一只保持這些從屬性，除非網管人員沖洗設置。這種方法比較麻煩，但比較安全、

容易配置和維護。

（2） 支持動態虛擬網的端口，可以借助智能管理軟甲自動確定他們的從屬。端口是通過借助網絡包的

MAC 地址、邏輯地址或協議類型來確定虛擬網的從屬。當一網絡結點剛連接入網時，交換機端

口還嗎、未分配，于是交換機通過讀取網絡結點的MAC 地址動態地將該端口劃入某個虛擬網，

這樣一旦網管人員配置好后，用戶的計算機可以靈活地改變交換機端口，而不會改變該用戶的虛

擬網從屬性。

（3） 多虛擬網端口配置支持以用戶或一端口可以同時訪問多個虛擬網。（此法會帶來安全隱患）

靜態虛擬網是最普遍使用的一種劃分VLANdS 方法，下面以它為例介紹VLAN 的配置的知識。

配置VTP 協議

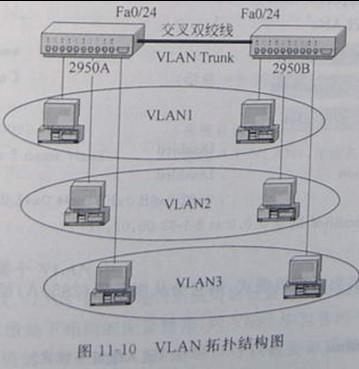

VTP （VLAN Trunking Protocol）協議的工作情況以及如何來配置VTP 檔協議，結合實例（如圖11-10的拓撲結構），來配置VTP 協議及跨交換機的VLAN 。我們用交叉雙絞線把2950A 交換

機的FastEthernet0/24端口和2950Bd 交換機的FastEthernet0/24端口鏈接起來，作為兩臺交換機的Trunk 線路。

配置2950A 交換機為服務器模式。

Switch>enable ------------------------------- (進入特權模式)

Switch # config terminal -------------------------------- (進入配置子模式)

Switch (config) # hostname 2950A ------------------------------- (修改主機名為2950A) 2950A(config) # end

2950A #

2950A # vlan database ---------------------------------- (進入vlan 配置子模式)

2950A(vlan) # vtp? ---------------------------------- （查看和VTP 配合使用的命令） 2950A(vlan) # vtp server ---------------------------------- （設置本交換機為Server ） Setting device to VTP SERVER mode.

2950A(vlan) # vtp domain vtpserver -------------------（設置域名）

Changing VTP domain name from NULL to vtpserver

2950A(vlan) # vtp pruning --------------------------（啟動修剪功能）

Pruning switched ON

2950A(vlan) # exit ----------------------------（推出VLAN 配置模式）

APPL Y completed

Exiting ….

2950A # show vtp status ------------------------------ (查看VTP 設置信息)

VTP Version : 2

Configuration Revision : 0

Maximum VLANs supported locally : 64 Number of exiting VLANs : 1

VTP Operating Mode : server

VTP Domain Name : vtpserver

VTP pruning Mode : Enable

VTP V2 Mode : Disabled

VTP Traps Generation : Disabled

MD4 digest : 0*82 0*6B 0*FB 0*94 0*41 0*EF 0*92 0*30

2950A #
