域樹和子域的建立 操作系統：Windows Server 2008 R2

完成日期：2011年11月4日

最后修改：2011年11月4日

版本：V1.0

[文中已盡量詳細化說明，但部分步驟不保證其完整性，見諒。]

Microsoft 域樹和子域的建立 目錄

部署概述........................................................................................................................................... 2

概念........................................................................................................................................... 2

基本概念 . .......................................................................................................................... 2

網絡拓?fù)?. .......................................................................................................................... 3

部署前準備....................................................................................................................................... 4

部署階段........................................................................................................................................... 5

域樹內子域部署 . ...................................................................................................................... 5

構建林....................................................................................................................................... 9

修改記錄......................................................................................................................................... 19

[1]

Microsoft 域樹和子域的建立 部署概述

概念

基本概念

Active Directory （AD ）：活動目錄，用于存儲用戶帳戶、計算機帳戶、打印機與共享文件夾等對象。

名稱空間：它是一塊界定好的區域，在此區域內，可以利用某個名稱來查找與這個名稱有關的信息。

對象：用于描述AD 中的資源。

屬性：用于描述對象的特征，一個對象就是一些屬性集合。

容器：與對象相似，同樣為一些屬性的集合，但容器可以包含其他的對象，也可以包含其他的容器。

組織單位：它為一個特殊的容器，其內除了包含其他對象與組織單位之外，還有組策略的功能。

域樹：可以架構包含數個域的網絡，同時具有分層登記的域環境。

信任：通常指不同域間的信任關系，兩個與之間必須創建信任關系，才可以訪問對方與內的資源。

林：由一個或數個域樹組成，每個域樹都有自己唯一的名稱空間。

架構：用于定義對象的類型和屬性數據。

Domain Controller（DC ）：域控制器，用于存儲AD 服務的目錄數據。一個域內可以有多臺域控制器，每一臺域控制器的地位幾乎平等。

成員服務器：服務器級別的計算機加入域后被稱為成員服務器，成員服務器內沒有AD 數據庫，它們也不負責審核AD 的用戶名與密碼。其中的服務器級別指安裝了服務器操作系統的計算機。

獨立服務器：具有服務器級別的計算機沒有加入域則被稱為獨立服務器或工作組服務器。 全局編錄服務器：存儲林內所有AD 數據庫內的每一個對象的部分屬性，不是全部屬性，這些屬性是常用于搜索的屬性。

架構目錄分區：存儲整個林中所有兌現與屬性的定義數據，同時存儲如何創建新對象與屬性的規則。整個林內所有域共享一份相同的架構目錄分區，它會被復制到林中所有域內的

[2]

Microsoft 域樹和子域的建立 所有域控制器。

配置目錄分區：存儲整個AD 的結構。整個林內所有域共享一份相同的架構目錄分區，它會被復制到林中所有域內的所有域控制器。

域目錄分區：每一個域各自擁有一個唯一的域目錄分區，其內存儲與該域有關的對象，此分區只會被復制到該域的所有域控制器。

應用程序目錄分區：由應用程序創建，內部存儲與該應用程序相關的數據。 網絡拓?fù)?/p>

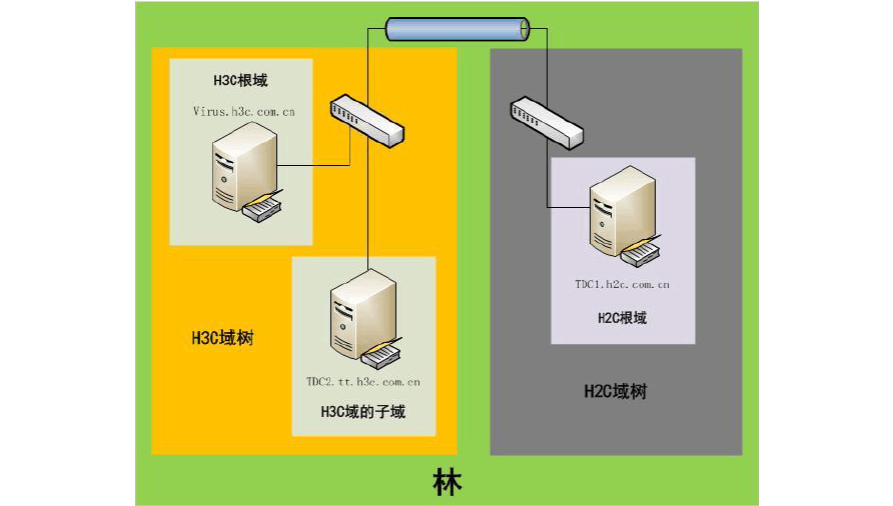

實驗環境中一共有三臺服務器，其中包含兩個域樹和一個林，如圖（1-1）。

圖（1-1）

在上面的拓?fù)渲锌梢钥闯鐾負渲邪粋€林，林中包含了H3C 域樹和H2C 兩個域樹，在H3C 域樹中包含一個H3C 根域和一個H3C 子域，根域的FQDN 為Virus.h3c.com.cn ，子域的FQDN 為TDC2.tt.h3c.com.cn 。在H2C 域樹中包含一個H2C 根域，根域的FQDN 為TDC1.h2c.com.cn 。在實驗中H3C 根域，即Virus.h3c.com.cn 已經創建，實驗中主要在于了解如何創建H3C 子域TDC2.tt.h3c.com.cn 和如何創建H2C 根域TDC1.h2c.com.cn 。

[3]

Microsoft 域樹和子域的建立 部署前準備

1、 網絡環境中需要擁有至少三臺計算機，并安裝Windows Server版操作系統。

2、 在其中一臺計算機上安裝并配置AD 域服務，此計算機用來做拓?fù)鋱D中H3C 的根域。

3、 為計算機配置合理的IP 地址，使其能互相通訊。

4、 將其與兩臺計算機的首選DNS 服務器地址指向H3C 根域。

5、 在H3C 根域上配置測試域帳戶，以便驗證子域和林是否成功創建。

[4]

Microsoft 域樹和子域的建立 部署階段

域樹內子域部署

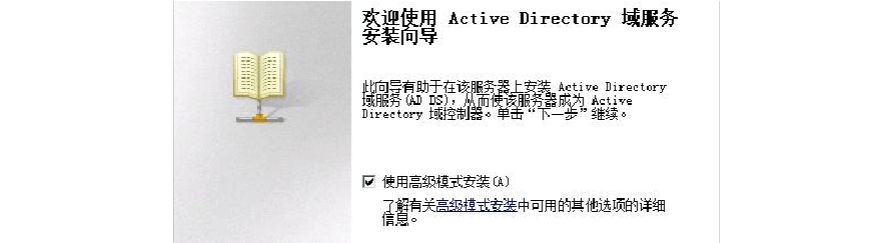

登錄服務器TDC2，然后進入“服務器角色”管理中添加“Active Directory域服務”，安裝過程不做詳細說明。安裝完成后執行“運行Active Driectory域服務安裝向?qū)А保笙到y(tǒng)彈出“AD 服務安裝向?qū)А苯缑?，在其中勾選“使用高級模式安裝”并“下一步”。如圖（3-1）。

圖(3-1)

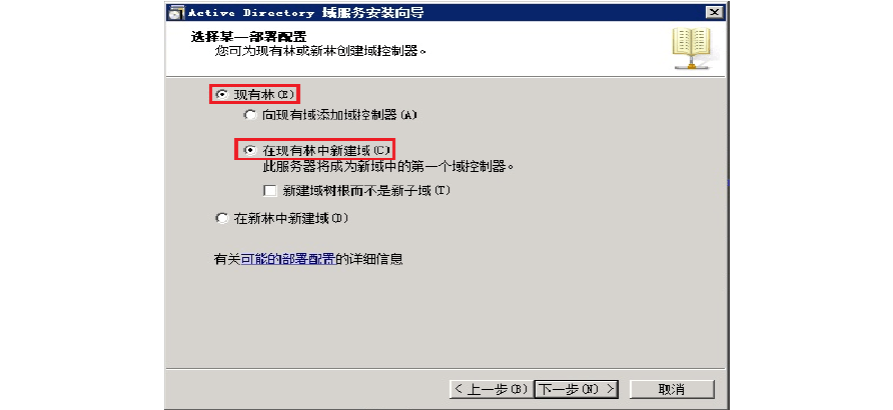

之后出現些信息，不必理會，直接“下一步”繼續配置操作。出現如圖（3-2）所示界面是請注意選擇。應選擇“現有林”之后是“在現有林中新建域”。

圖（3-2）

[5]

Microsoft 域樹和子域的建立 之后系統要求輸入，要加入域的域名以及加入這個域時需要提供的合法憑證，如圖（3-3）。

圖（3-3）

圖（3-3）界面下一步后，系統要求輸入父域的FQDN ，同時要求輸入子域的單標簽DNS 名稱，輸入完成后“下一步”。如圖（3-4）。

圖（3-4）

繼續配置過程，系統會提示輸入NetBIOS 以便為不支持DNS

的計算機提供服務，不必

[6]

Microsoft 域樹和子域的建立 理會，保持默認直接“下一步”即可。如圖（3-5）。

圖（3-5）

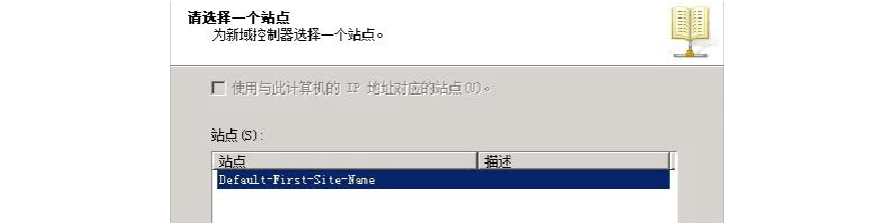

然后系統要求選擇站點名稱，根據自己網絡環境，選擇相應的站點名稱后，直接“下一步”繼續配置。如圖（3-6）。

圖（3-6）

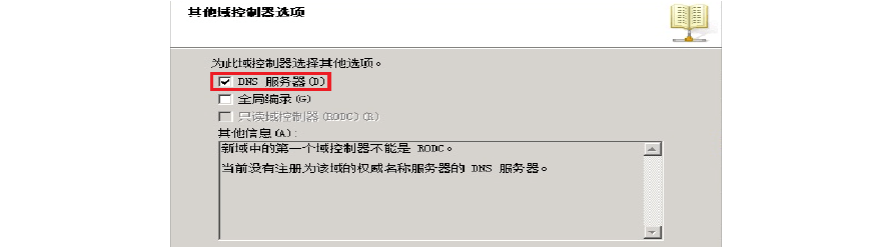

然后為系統配置其他選項，一般默認即可，除非有特殊需要，可以自行更改其他選項。系統默認只安裝DNS 服務器。如圖（3-7）。

圖（3-7）

圖（3-7）界面“下一步”后系統要求選擇“源域控制器”，一般保持默認，即“讓向?qū)нx擇一個合適的域控制器”，當然你也可以自己手動選擇源域控制器。如圖（3-8）。

[7]

Microsoft 域樹和子域的建立

圖（3-8）

之后系統要求指定AD 數據庫的保存位置以及日志文件和SYSVOL 文件的保存位置，此處最好將AD 數據庫與后兩者安裝于不同的分區中，如圖（3-9）。

圖（3-9）

選擇好AD 數據庫存儲位置后，系統將要求輸入“目錄還原模式”的密碼，根據自己的要求輸入密碼，這個密碼不可為空。如圖（3-10）。

[8]

Microsoft 域樹和子域的建立

圖（3-10）

繼續配置，系統將給出摘要信息，確認信息無誤后“下一步”，系統開始自動配置相關信息直至出現如圖（3-11）。重啟計算機則完成子域的添加。

圖（3-11）

構建林

之前已經完成了H3C.com.cn 的子域tt.h3c.com.cn ，那么現在將開始新建h2c.com.cn

這
