數字硬盤錄像機的配置

力搏信息科技出品

2012－3－11

目錄

第一章、 通過路由器上網，使用域名訪問硬盤錄像機

第二章、 DVR/DVS通過公網靜態IP 地址上網

第三章、 P PPOE

第四章、 訪問DVR./DVS硬盤錄像機

第一章、通過路由器上網、使用域名訪問硬盤錄像機

DVR/DVS設置方法如下：

第一步：設置DVR/DVS的IP 地址、子網掩碼和網關。

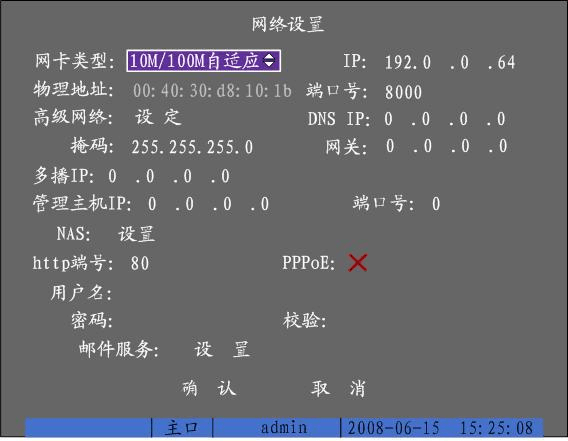

在DVR/DVS的“網絡設置”里，先設置好局域網中的IP 地址，子網掩碼和網關（此三

第二步：在路由器里做端口映射

進入路由器設置界面（以下為TL-R410的路由器設置界面）里的“轉發規則”選項，選擇“虛擬服務器”，將DVR/DVS的內網IP 地址填入“IP 地址”，把DVR/DVS的“http 端口”和“端口號”填入“服務端口”，然后“協議”處選擇“ALL ”或者“TCP ”并選擇啟用. 保存相應設置后端口映射功能實現

.

注1:DVR/DVS的端口號不可與其他端口號沖突. 如路由器的web 管理端口號. 有的為80. 這樣的話可以通過修改路由器或者我們DVR/DVS的端口號來解決

.

第三步 路由器（TL-R410）域名解析設置方法為：

申請一個域名（如：XHDNKFB8819.EICP.NET ），然后在路由器的“動態DNS ”設置處填寫申請的域名相關信息(用戶名：XHDNKFB8819，密碼：ADMINCCQMY )。并啟用DDNS ，如下圖所示. 如果用戶名為hikcyh. 則連接成功后會顯示相關信息. 此處域名為

hiktest.vicp.net

（在使用域名前必須將其激活，具體可以在花生殼客戶端的工具----域名管理處激活，有時也可以通過路由器的“域名激活”選項激活，然后在路由器的動態DNS 處填寫相應的用戶名及密碼并啟用。）(注:有的路由器本身帶有域名解析的功能, 如TP-LINK 路由器(型號為TL-R410), 也有可能路由器本身不支持域名解析功能，可以用硬盤錄像機（需型號支持）做域名解析。)

第四步 設置硬盤錄像機的

DDS.

第二章 DVR/DVS通過公網靜態IP 地址上網

進入DVR/DVS“網絡設置”，在“IP 地址，子網掩碼和網關”里填入公網的IP 地址，子網掩碼和網關，選擇“確認”，當DVR/DVS重啟后，就可以訪問DVR/DVS。

紅色虛線框中的IP 就是靜態IP ，端口號可以使用默認的80，8000。

第三章 PPPOE

DVS 支持PPPOE 自動撥號的功能可以連接Modem 進行ADSL 撥號獲取公網IP 地址進行訪問，方法是： 一：將設備ip 、掩碼、網關均設置為0.0.0.0

二：開啟PPPOE 輸入ADSL 撥號的用戶名密碼然后重起機器。

三：設備重起后等待一段時間那么會在IP 地址處顯示撥號獲得的IP 地址，然后通過撥號的公網IP 地址進行訪問。

但是通過這種方式獲得的ip 地址是動態的，那么會給用戶訪問時造成困擾，IP 總是會改變。

一種解決的方法是，在一臺具有公網靜態IP 地址的電腦上運行我們公司提供的IPSERVER 軟件，將電腦IP 地址填寫進設備的DNS 地址處，這時就可以在IPSERVER 軟件中發現這臺DVR 的IP 地址，產品序列號等，通過客戶端軟件進行訪問，注冊時將注冊模式選擇為“私有域名解析”

1. 端口映射測試命令提示符里輸入以下命令：

“telnet ” “空格” “***.***.***.***（公網IP ）” “空格” “****（映射的端口號）” “回車”

第四章 海康威視DVR/DVS的訪問

一、 瀏覽器訪問模式（如IE ，需要安裝瀏覽器控件）

（1）如果DVR/DVS端是靜態IP ，則直接在地址欄中輸入此IP ，然后加DVR/DVS的http 端口號。

如公網IP 是12.34.56.78的DVR/DVS http端口號為81，

輸入12 . 34 . 56 . 78 : 81 (注意冒號) 。

（2） 如果訪問的DVR/DVS端是域名, 則在地址欄中輸入域名加http 端口號。

如http://hikvision.vicp.net:81. 按回車就可以出現登錄框,

輸入DVR/DVS的用戶名, 密碼及端口號(默認為8000).

注： 如果還是沒法顯示圖象則在IE 瀏覽器菜單“工具/Internet選項/安全/自定義級別”里的 “ActiveX 控件和插件”都改為啟用就可以. 下圖為登錄界面

二、 客戶端訪問模式（如客戶端4000）

客戶端模式訪問方法為：

如下圖所示如果DVR/DVS端是公網IP. 則在客戶端“設備IP ”處添加此公網IP,

（1） 如12.34.56.78, 端口號為8001(此端口號即路由器中映射的端口號) 就可以實現遠程訪問.

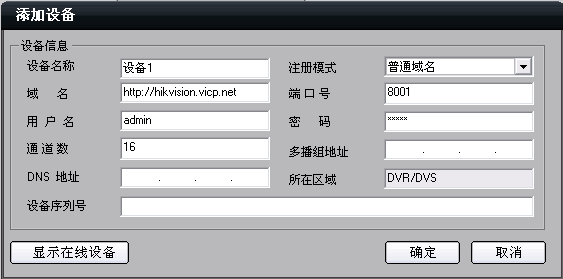

（2） 如果是訪問域名, 則把“注冊模式”改為“普通域名”，

在“域名”處填寫域名 如hikvision.vicp.net. （注：用戶名密碼必須和DVR/DVS匹配）

公網IP 添加：

域名添加：

設備添加成功后至客戶端“預覽”界面下鼠標雙擊需要觀看的通道即可。

備注:域名解析功能可以通過路由器或者硬盤錄像機（需型號支持）來實現。設置方法如下：

1. 路由器（TL-R410）域名解析設置方法為：

申請一個域名, 然后在路由器的“動態DNS ”設置處填寫申請的域名相關信息. 并啟用DDNS. 如下圖所示. 如果用戶名為hikcyh. 則連接成功后會顯示相關信息. 此處域名為

hiktest.vicp.net

在使用域名前必須將其激活, 具體可以在花生殼客戶端的工具----域名管理處激活, 有時也可以通過路由器的“域名激活”選項激活. 然后在路由器的動態DNS 處填寫相應的用戶名及密碼并啟用.

注:有的路由器本身帶有域名解析的功能, 如TP-LINK 路由器(型號為TL-R410), 也有可能路由器本身不支持域名解析功能，可以用硬盤錄像機（需型號支持）做域名解析。

2. 硬盤錄像機域名解析設置方法：

在“網絡設置”中選擇“高級網絡”選項，

進入后將啟用DDNS 打 ，可選用相應協議并進行設置。

1.

2.

3.

4.

5.

6. 其中有DynDns 、PeanutHull 、IpServer 三種協議可以選擇。 (1) DynDns：在域名網站申請域名，并將域名注冊信息填寫正確。 需要設置的參數： a) 服務器地址：域名運營商的服務器地址，例如members.dyndns.org 。 b) 服務器域名：用戶自己申請的域名（在dyndns 網站上申請的域名）。 c) 用戶名、密碼并校驗：用戶在dyndns 網站上注冊的帳號對應的用戶名和密碼。 (2)PeanutHull：在花生殼網站申請域名，并將注冊信息填寫正確，通過申請的域名訪問設備。 1. 需要設置的參數： 2. 用戶輸入在花生殼網站注冊的用戶名、密碼 3. 校驗密碼。 注：需要使用企業級域名，普通域名無效。 (3) IpServer：在具有公網靜態IP 地址的電腦上安裝IpServer 軟件， 將設備服務器地址設置為IPServer 的所在PC 的IP 地址，通過訪問此靜態IP 地址來訪問設備。 需要設置的參數： 服務器地址，即IPServer 的所在PC 的IP 地址。 DVR/DVS無法進行外網訪問常見問題： 請檢查DVR/DVS局域網的IP 地址，子網掩碼和網關。此三項必須設置，并確保局域網內可以訪問。 請檢查局域網內是否有設備映射的端口和DVR/DVS的端口相同（映射的端口不能相同） 請檢查端口是否開放成功，檢測方法見路由器上網訪問方法中的注2 請檢查DVR/DVS是否啟用了PPPOE 功能，如有請關閉。 請檢查連接網絡是否正常，可以用ping 的命令在命令提示符中檢測。網絡不通或者網速過慢都會導致無法訪問。 請檢查是否設置了用戶IP 地址綁定的功能，如有請取消或者把綁定IP 設置為此訪問設備的IP 地址。

7. 請檢查登錄的用戶名和密碼及端口號是否與DVR/DVS匹配。

8. 部分地區網絡用戶http 端口80可能被屏蔽，請更換端口映射后再做外網訪問。

9. 請檢查是否有多個瀏覽器或者客戶端訪問DVR/DVS。

10. 如果是域名訪問，請檢查域名解析是否正確，可以用當時的公網IP 地址直接訪問測試。
