H.264 IP CAMERA

使用手冊

感謝您使用本公司的網絡攝像機

聲明：

本手冊可能某些細節描述不夠準確，如果您按照手冊使用時有無法解決的問題，請與公司技術支持部或產品供應商聯系。

本手冊內容將不定期更新，恕不另行通知。

IP CAMERA出廠默認參數

出廠默認的管理員和用戶名為：admin 密碼：admin

Web 端口：80 （TCP ）

通訊端口：4000 （TCP ）

目錄

2

一、

二、

三、

四、

五、 產品介紹――――――――――――――――――――――――――――――――4 產品結構――――――――――――――――――――――――――――――――5 產品硬件安裝――――――――――――――――――――――――――――――7 產品規格――――――――――――――――――――――――――――――――7 網頁操作說明――――――――――――――――――――――――――――――8 附錄 1 常用動態域名設置―――――――――――――――――――――――――――――26 附錄 2 常用路由器端口映射設置――――――――――――――――――――――――――27 附錄 3 常見問題解答―――――――――――――――――――――――――――――――29

3

一、 產品介紹

1-1簡介

IP CAMERA 是一臺可獨立運作的網頁服務器，不需連接到計算機上, 供用戶從世界各地以網頁瀏覽器或客戶端軟件來實時監看影像監聽聲音.

其為一低成本的遠程視訊、音頻傳輸解決方案, IP CAMERA本身已經集成攝像頭. 在遠程的用戶只需在網頁瀏覽器上入IP CAMERA 的IP 地址或網域名, 就可實時由遠程監看影像，監聽現場聲音，還可以與計算機進行對講。使用操作非常方便. 同時IP CAMERA可設定12 個用戶賬號及指定固定IP 地址來綁定, 以防外人偷看, 并具有移動偵測功能, 當有事件發生時會主動發送電子郵件、抓拍或錄像存儲在本機SD 卡上，方便用戶查詢. IP CAMERA 另提供一套Windows 系統用的多屏管理軟件, 讓用戶可在一臺計算機上同時最多可以監控32路圖像.

IP Camera是一款一體化IP 攝像機解決方案。它采用高集成度的單芯片在單板上實現集音視頻采集、壓縮、網絡傳輸于一體的媒體處理，為用戶實現基于本地網絡（LAN ）和廣域網（WAN ）的遠程視頻 監控設備–- 網絡攝像機系列產品提供了一種超清晰、高集成度、低成本的解決方案，方便用戶快速實現從模擬監控攝像產品向數字化網絡攝像產品的轉型。該網絡攝像機產品方案適用于中小家庭或商務辦公室，以及需要運用到遠程網絡視頻傳輸及監控的各種場合，該產品易于安裝，操作簡便。

1-2 產品特性

–-采用高性能、功能強大的可編程媒體處理器Hi3510, 單芯片SOC ，內置（ARM DSP）和高速視頻協議處理器

–-采用優化H.264視頻壓縮算法，輕松實現高清晰圖像的低網絡帶寬傳輸

–-最大可支持12個用戶同時瀏覽

–-內置Web Server方便用戶使用標準的IE 瀏覽器實現對前端的實時監看和設置管理

–-支持WIFI/802．11b/g無線網絡

–-帶SD 卡插槽，方便用戶本地存儲圖像

–-影像分辨率: 640 x 480, 320 x 240.

–-支持遠程系統升級

–-支持動態域名解析，支持LAN 和Internet (ADSL、Cable Modem)

–-支持多種網絡協議：TCP/IP, UDP, SMTP, PPPoE, Dynamic DNS, DNS Client,

4

SNTP, BOOTP, DHCP, FTP, SNMP , WIFI/802. 11b/g –-支持雙向語音對講和語音廣播

–-移動偵測報警功能（可設區域和靈敏度） –-支持圖像屏蔽∕圖像抓拍

–-異常自動恢復功能，網絡中斷后可自動連接 –-動態報警功能，可以設置報警時間區域 –-1G 下刻錄3小時視頻

1-3 包裝清單

1) 網絡攝像機×1

2) WI-FI USB網卡（選配）×1

3) 光盤×1

4) 12V/1A電源適配器×1

5) 使用手冊×1

二、 產品結構

三、 2-1產品正面

2－2背面

5

2－3 后板連接圖說明

接口說明

DC 12V：電源接口

Eth ：以太網接口；

Audio IN：音頻輸入

Audio OUT：音頻輸出

DIO ：開關量輸入輸出。

Reset ：恢復出廠設置

USB 接口：無線網卡接口 為DIO 輸出端, 為DIO 公共端，為DIO 輸入端。

三、產品硬件安裝

IP Camera利用目前的網絡技術，在網絡上進行圖象傳輸，它針對動態IP 用戶、XDSL 撥號上網的 PPPoE 用戶提供動態域名解析功能，還支持PPPoE 撥號服務功能。

針對目前國內兩種上網方式：WEB 認證和PPPoE 撥號認證, 下面我們分析三種網絡實現方案:

6

1. 通過共享路由器和xDSL 調制解調器， IP Camera對圖象在網絡上進行傳輸

這是目前最多的網絡接入方式, 只要具有路由器共享的地方，路由器RJ45端口直接聯接到IP Camera.，就可以于普通PC 接入網絡模式一樣來接入internet. 。

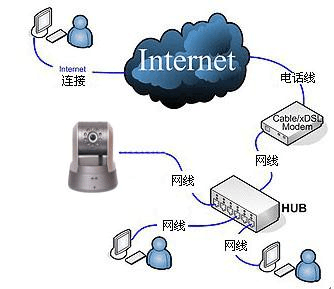

2. IP Camera 連接 HUB 和 xDSL.

這里, 用戶需要在IP Camera上面設置PPPoE 撥號， 輸入 ISP 服務商提供的用戶名稱和密碼，允許 IP Camera 撥號到 internet.

3. IP Camera直接連接到調制解調器.

與前面第二相同，也需要設置PPPoE 撥號.

7

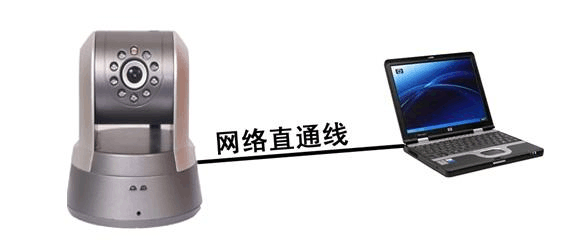

將網絡攝像機接入你的網絡或者用網絡直通線連接到PC ，連接網絡攝像機，接通電源（DC 12V ），網絡正常情況下在5秒內網絡的連接燈（橙色）會亮起，此時網絡攝像機的物理連接完成。

四、產品規格

8

五、網頁操作說明

5-1 檢查連接

１．每個IP Camera 在出廠時的IP 地址為192．168．1．5，子網掩碼為255．255．255．0。將你的計算機IP 地址改為與IP Camera相同的網段里，如：192.168.1.69，并且子網掩碼相同。

２．. 測試IP Camera 是否啟動正常及連接是否正確，在WINDOWS 下按照＜開始→運行→cmd ＞操作，打開命令行窗口，在命令行窗口內輸入ping 192.168.1.5

看是否能ping 通IP Camera，能ping 通則說明IP Camear已正常且網絡連接正確。然后，可以用DVS Search 軟件去修改設備的網絡參數。

（例如：修改設備IP 、子網掩碼、網關等參數，便于設備在本地網絡工作。）該軟件使用下面將做詳細介紹。如ping 不同，請檢查PC 機的IP 地址、網關等設置是否正確及檢查網線等。

9

5-2 檢索設備及網絡參數修改

【說明】使用DVS Search軟件，進行跨網段檢索設備及其修改網絡參數，DVS Search運行路徑如下：

1、可以在相應隨機產品光盤中，找到工具軟件目錄內找到DVSImageCenter_V1.2.7將其安裝到計算機上

2、安裝完中心管理軟件后，在開始菜單→所有程序→DVSImageClient 下找到Search NVS軟件。 注：運行DVS Search軟件進行搜索及改其網絡參數時，由于DVS Search軟件使用多播協議進行跨網段搜索設備網絡信息，防火墻是不允許多播數據包通過。所以，必須先將防火墻關閉，才可獲取到設備網絡信息。

1、運行DVS Search，點擊【搜索】按鍵如下圖所示：

【本地IP 地址】顯示當前連接設備的本地IP 。如果當前PC 是多網卡或者有多個本地IP 地址，請選擇一個IP 地址與IP CAMERA連接。

在【顯示設備信息區域】可以查看到，設備的名稱、型號、通道數、IP 、子網掩碼、網關、通訊端口、Web 端口多播地址、多播端口、DNS 、物理地址。

2、選擇設備IP Canera，點擊【修改參數】，如下圖所示：

10
