硬盤錄像機（DVR ） 網絡設置 本文主要以www.nanbing.net 南冰科技DVR 為實例。 目錄1. 概述..........................................

硬盤錄像機（DVR ） 網絡設置 本文主要以www.nanbing.net 南冰科技DVR 為實例。 目錄

1. 概述........................................................................................................................................2

1.1 目標......................................................................................................................................2

1.2 范圍......................................................................................................................................2

1.3 術語表..................................................................................................................................2

2. 簡單外網訪問設置 ..............................................................................................................2

2.1 啟用 UPNP.........................................................................................................................2

3. 高級外網訪問設置 ..............................................................................................................3

3.1設備 IP 地址以及 DNS 服務器設置..................................................................................3

3.1.1手動設置 IP......................................................................................................................3

3.1.2自動獲取 IP （DHCP ）..................................................................................................4

3.3路由器端口映射..................................................................................................................4

3.2.1一臺設備路由器映射.......................................................................................................4

3.2.2多臺設備路由器映射.......................................................................................................5

3.3動態域名解析（DDNS ） .................................................................................................6

3.3.1路由器 DDNS 設置.........................................................................................................6

3.3.2設備 DDNS 設置.............................................................................................................7

4. 郵件服務設置（EMAIL ）....................................................................................................10

4.1網易郵箱設置.......................................................................................................................10

4.2新浪郵箱設置.......................................................................................................................11

4.3 Gmail 設置...........................................................................................................................12

4.4手機郵箱（移動 139 郵箱，聯通 156 郵箱）設置........................................................13

4.4.1 移動 139 郵箱..................................................................................................................13

4.4.2 聯通 156 郵箱..................................................................................................................14

5. 手機監控設置.........................................................................................................................14

5.1 設備編碼設置.......................................................................................................................14

5.2 手機網絡設置.......................................................................................................................15

5.3 MEYE 手機監控設置...........................................................................................................18

5.3.1 啟用手機監控....................................................................................................................18

5.3.2 安裝手機監控客戶端....................................................................................................... 19

5.3.3 客戶端參數設置................................................................................................................19

1. 概述

1.1 目標

本文檔描述了：

1. 如何在 ADSL （PPPOE ）撥號的網絡環境下，對 DVR 以及路由器進行設置，實現通過公網訪問設備。

2. 如何設置郵件服務，實現告警時發送 email 通知指定的責任人

以下操作以 TP-LINK 的TL-490T 路由器為例，其他品牌的路由器操作也類似

本文檔的讀者主要是技術支持，客服以及客戶。 型號采用 TV-DVR-8008 南冰科技DVR

1.2 范圍

本文檔描述了

1. 設置實現在公網訪問設置硬盤錄像機

2. EMAIL設置

3. 手機監控的使用

1.3 術語表

DDNS （Dynamic Domain Name Server）：動態域名服務

DNS （Domain Name Server）：域名服務器

ADSL(Asymmetrical Digital Subscriber Loop)：非對稱數字用戶環線

DVR （Disk Video Record）：硬盤錄像機

2. 簡單外網訪問設置

本功能可以在不需要申請復雜的動態 DDNS 域名也無需在路由器設置端口映射或者 DMZ 主機， 通過自動獲取的域名 即可在公網訪問設備。

注：使用本功能時，如果設備掛在路由器下面，請確保路由器的 UPnP 功能處于啟用狀態。

2.1 啟用 UPNP

UPNP 設置在路由器“轉發規則”-〉“UPNP 設置”，啟用該服務，如圖：

3. 高級外網訪問設置

如果您的設備在工廠，而您想在家里訪問設備，對設備進行遠程監視，則需要進行外網訪問設置。

設置的一般步驟為：

1） 設置設備的 IP 地址以及DNS 服務器。

2） 在路由器上設置端口映射

3） 申請域名，因?yàn)閾芴柷闆r下，IP 地址是動態分配的，會經常變化，這時您就需要一個域名與您的設備 IP 進行綁定，

無論 IP 怎么變化，只要通過您申請的域名就可以訪問設備

4） 設置申請的域名，這個有 2種方式，一種將您申請的域名設置到設備，由設備與域名服務器進行 IP 地址更新 另外一種將您申請的域名設置到路由器，由路由器與域名服務器進行 IP 地址更新

3.1 設備 IP 地址以及 DNS 服務器設置

設備的 IP 地址設置有 2種方式：手動指定 IP 和動態獲取 IP （DHCP ），動態獲取 IP 需要路由器支持 DHCP 服務

3.1.1手動設置IP

從 DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”，進入網絡設置界面，如圖

IP 地址設置成和路由器在同一個局域網內，子網掩碼，默認網關設置成和路由器一樣，首選 DNS ，備選 DNS 為您的網絡服務商所提供，在路由器的“網絡運行狀態”中可以看到

首選 DNS 為：221.12.1.227 備用 DNS 為：221.12.33.227

3.1.2自動獲取IP （DHCP ）

設備支持 IP 自動獲取，首先需要在路由器上啟用 DHCP 服務，如圖，地址池開始地址和地址池結束地址可以自行設

置，一般默認即可。

然后，從 DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”，進入網絡設置界面，

啟用“自動獲取 IP 地址”，保存，如果成功獲取 IP(一般保存后，10秒內就可以獲取到 IP 地址) ，在 IP 地址中會顯 示所獲取的 IP 地址，該地址應該是在路由器的地址池開始地址和地址池結束地址之間（不推薦自動獲?。?，如圖

3.3 路由器端口映射

當設備在局域網內時，為了在公網上能夠直接訪問設備，進行圖像監視，需要在路由器上對設備進行映射

如果局域網內只有 1 臺設備，需要在公網上訪問，可以直接設置為 DMZ 主機，如果有多臺設備要在公網訪問，則需要使 用虛擬服務器進行端口映射。以下 2種方式可以根據需要自行選擇一種設置即可，具體操作如下

3.2.1一臺設備路由器映射

舉例說明，在局域網內有一臺網絡硬盤錄像機，其 IP 地址為 10.6.0.114 (IP 地址設置見“設備 IP 地址以及 DNS 服 務器設置”)。

登錄路由器，進入 “轉發規則”-〉“DMZ 主機”，如圖

啟用 DMZ 主機，其中 DMZ 主機 IP 地址為硬盤錄像機的 IP 地址。設置完成后，使用路由器撥號成功后獲得的公網 IP 地址，在路由器的“運行狀態”中可以看到

通過 IE 瀏覽器訪問設備：http://124.90.159.61，能夠訪問說明設置成功。（124.90.159.61 為路由器撥號成功后獲取 的公網 IP 地址）

3.2.2多臺設備路由器映射

當局域網內有多臺網絡硬盤錄像機都需要能夠在公網訪問， 監視圖像時， 需要使用路由器的虛擬服務器進行端口映射。 舉例說明：

假設局域網內有 3臺設備 A ，B ，C 。其 IP 地址，HTTP 端口，TCP 端口設置如下

A 設備：IP 地址：10.6.0.10, HTTP 端口：8080，TCP 端口：34570

B 設備：IP 地址：10.6.0.11, HTTP 端口：8081，TCP 端口：34571

C 設備：IP 地址：10.6.0.12, HTTP 端口：8082，TCP 端口：34572

如圖，為 A 設備的設置

注：修改 HTTP 端口，TCP 端口后要重啟設備才能生效。

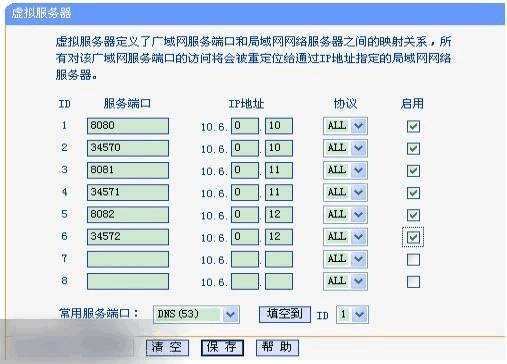

設置好設備后登錄路由器，在“轉發規則”-〉“虛擬服務器”中，設置將設備的端口號與 IP 對應，如圖

注意需要啟用才生效

可以在 IE 瀏覽器輸入：

其中 124.90.159.61 為路由器撥號成功后獲取的公網 IP 地址

3.3 動態域名解析（DDNS ）

通過 ADSL 撥號，獲得的公網 IP 地址經常會改變，DDNS 可以將獲取的 IP 地址和域名進行綁定，訪問設備時只需要 輸入域名而不用知道撥號獲得的 IP 地址，極大方便用戶在公網上對設備進行訪問。

實現域名和公網 IP 地址綁定有 2種方式：1. 使用路由器支持的 DDNS 2. 使用設備支持的 DDNS 服務

以上 2種方式可以任選一種，推薦使用設備支持的 DDNS 服務。

目前國內常用的 DDNS 有：希網（cn99/3322）, 88IP, 花生殼（oray ）。不同的路由器廠家支持的 DDNS 服務商也 不一樣，具體見路由器的“動態 DNS”，我所用的這款 TP-LINK 路由器支持花生殼 DDNS ，硬盤錄像機自身目前國內支 持希網和花生殼。

3.3.1路由器 DDNS 設置

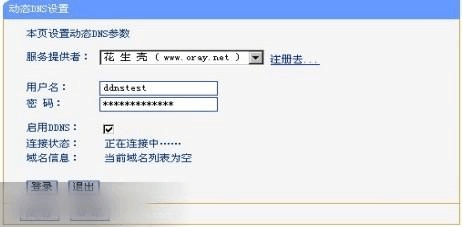

以花生殼 DDNS 為例，登錄路由器進入“動態 DNS”，設置用戶名和密碼，若沒有注冊用戶名可以去花生殼的官方 網站上注冊：

成功后，可以使用域名信息中的域名來訪問設備（確認路由器映射已經設置，路由器映射設置見路由器映射）

3.3.2設備DDNS 設置

目前設置支持希網（CN99）和花生殼的 DDNS 服務，您可以任一選擇一種進行設置。下面分別介紹這 2 種 DDNS 服務設置

3.3.2.1 希網 DDNS 設置

1．申請 DDNS 帳號

如果已經有 3322 的帳號可以跳過此章節。

訪問http://www.3322.org網站，在網站的主頁上選擇“注冊”

輸入你的注冊用戶名，真實姓名，身份證號，電話和

email

注冊成功后，需要登錄你的 email 郵箱，確認注冊信件后，帳號才能正常使用。確認注冊信件后，使用剛剛申請的帳號，登錄

選擇“管理域名”，點擊“新建”

輸入您要申請的域名（我設置的域名為 ddnstest1.3322.org ，你可以根據自己的需要設置）。

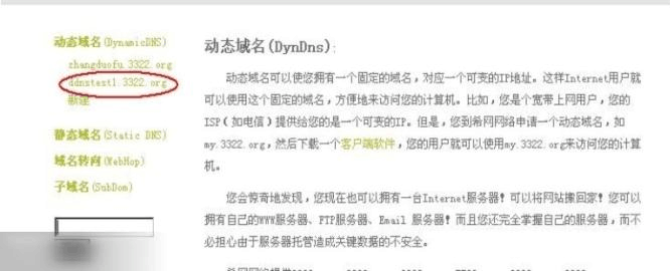

確認，成功后，重新點擊“域名管理”，在左上角將會出現您剛剛申請的域名

2．設置 DDNS 帳號

打開設備的菜單，“主菜單”-〉“系統設置”-〉“網絡服務”-〉“DDNS 設置”，在 DDNS 類型中選擇“CN99” 如圖：

本機域名：為您所注冊的動態域名

用戶名：您在希網所注冊的用戶名
