錄像機遠程訪問操作文檔UPNP 連接方式

利用UPNP 功能遠程訪問錄像機操作步驟

第一步、錄像機IP 設置

在保證錄像機網線連接正常后進入錄像機網絡配置，在自動獲取網絡地址上“打勾”，點應用。錄像機會自動獲取一個IP 地址、子網掩碼、網關、域名服務器(此功能需要路由器開啟DHCP 功能，假如您的路由器沒有開啟DHCP 功能，此處的IP 地址、子網掩碼、網關、首選域名服務器和備選域名服務器需要您手動設置）。

錄像機默認的HTTP 端口和服務器端口建議您更改一下，不要用默認的，因?yàn)橛行﹨^(qū)域運營商把80端口封閉了，會造成錄像機無法訪問。端口更改區域?yàn)?—65535之間局域網內沒有使用的端口都可以，此處以5000和5001

為例。

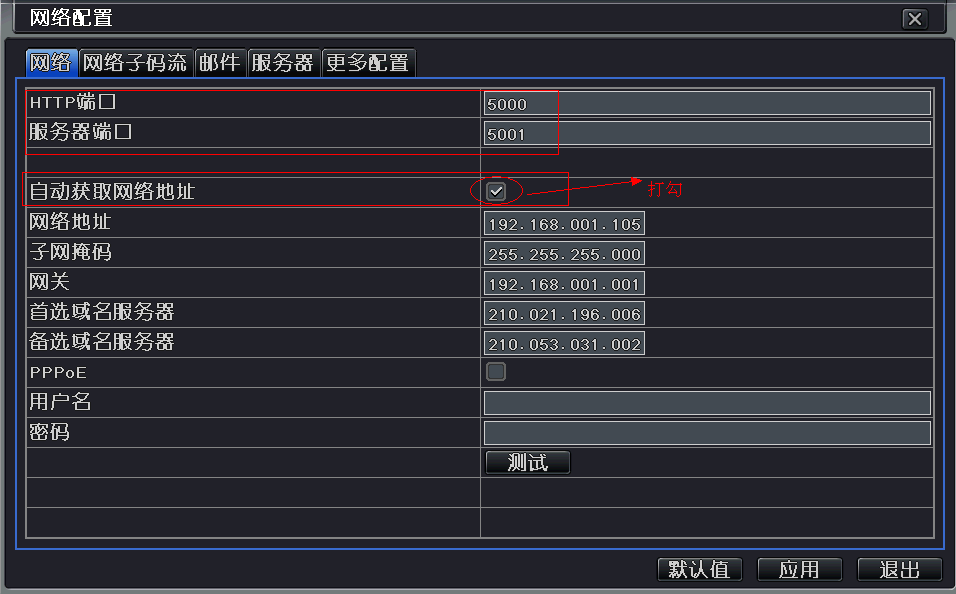

錄像機IP 地址自動獲取界面

1

錄像機遠程訪問操作文檔UPNP 連接方式當錄像機自動獲取到IP 地址后，請您把自動獲取IP

地址的“√”去掉。

在錄像機網絡配置里面找到UPNP 選項，在UPNP

的選項框中打勾。如下圖所示

開啟錄像機UPNP 功能

2

錄像機遠程訪問操作文檔UPNP 連接方式第二步、UPNP開啟

登錄路由器。在路由器里面轉發規則里面選擇UPNP，開啟UPNP 功能.

（UPNP功能需要路由器支持，有些路由器不支持此功能，只能做端口映射）.如下圖所示，當開啟UPNP 后點擊刷新，會看到剛才錄像機的IP 地址已經在列表中。此時可以通過外網的IP 地址訪問錄像機。（網絡外網IP 地址可以在IE 瀏覽器里面輸入www.ip138.com

查看）

開啟路由器UPNP 界面

比如我外網IP 地址是210.21.229.141，在IE 瀏覽器輸入錄像機的外網IP 地址：http://210.21.229.141:5000

第三步、域名

1、申請域名

（固定外網IP 地址用戶可以省略此步驟），由于大多數客戶使用的ADSL 撥號上網，外網IP 地址會變動，對通過網絡遠程訪問存在弊端，因此我們公司搭建了自己的域名服務器，客戶可以自己在域名服務器網站上申請域名，(有些公司域名申請必須通過手機號碼實名注冊，對用戶隱私泄漏有一定影響，我們的域名申請無需輸入用戶任何個人隱私信息)域名申請的中文網址為：http://cn.dvrdydns.com

名注冊界面如下圖所示：到此網站上注冊一個用戶名和主機域名。域下載IE 插件即可訪問錄像機。

3

錄像機遠程訪問操作文檔UPNP 連接方式

域名注冊界面

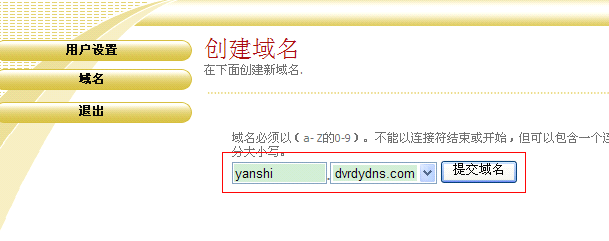

主機域名用戶可以提交一個便于自己記憶的名字或數字，主機域名添加如下圖所示：

提交主機域名界面，

提交成功的主機域名界面如下圖所示：

4

錄像機遠程訪問操作文檔UPNP 連接方式

圖上紅框內即為注冊成功的主機域名

2、填寫域名

把注冊時的用戶名、密碼、主機域名記錄下來，填寫在錄像機里面，具體步驟如下：

在錄像機網絡配置里面選擇更多配置，在動態域名服務器框內打勾，選擇www.dvrdydns.com，把剛才在網站注冊的用戶名、密碼、主機域名填寫到對應的欄目中。點擊測試會提示測試成功。（如果提示測試失敗要查看網絡選項中的首選域名服務和備選域名服務的地址是否正確，）。此

時您就可以通過域名來遠程訪問錄像機了。

錄像機域名填寫界面

5

錄像機遠程訪問操作文檔UPNP 連接方式以此處演示的域名為例：注冊的域名為yanshi.dvrdydns.com

在瀏覽器IE 地址欄輸入http://yanshi.dvrdydns.com:5000即可遠程訪問錄像機

6
