網絡視頻監控軟件-4000操作說明 ,目錄一 設備管理1.1 列表樹配置1.2 添加設備的操作1.3 通道的配置二 圖像預覽2.1非輪循預覽2.2按節點播放2.3結束播放

網絡視頻監控軟件-4000操作說明

目錄

一 設備管理

1.1 列表樹配置

1.2 添加設備的操作

1.3 通道的配置

二 圖像預覽

2.1非輪循預覽

2.2按節點播放

2.3結束播放 10

三 云臺控制

3.1 485參數設置

3.2 云臺控制

3.3 方向控制

四 錄像和回放

4.1 錄像

4.2 客戶端本地錄像

4.3 集中存儲服務器錄像配置

4.4 NVR 服務器的添加

五 維護管理

5.1 本地配置

5.2 日志管理

5.3 日志查詢

5.4 用戶管理

5.5 用戶的添加、刪除 19

一 設備管理

2

使用軟件進行操作前，需要先對設備進行添加和配置操作。點擊標簽欄標簽進入配置模式，點擊右側導航欄“設備管理”項即可進入設備管理的界面。

3

1.1 列表樹配置

軟件初始運行時，列表樹里默認為空，右鍵點擊列表樹任意空白處可進行區域的添加。

在區域名稱欄中填寫名稱后點擊確定即可向列表樹中添加一個區域，并且由于本次添加的區域?yàn)槭讉€(gè)區域，因此該區域不存在上級區域，因此上級區域名稱欄中為空。

區域添加完成后，右鍵點擊區域節點，可選擇進行子區域、設備和流媒體的添加操作。 注：區域名稱中頭尾的換行、空格、TAB 字符將被自動去除。區域名稱不能為空，不能含有字符“”、“' ”和“％”（不包含左右引號“和”）。

注：添加了一個區域后，該區域自動進入選中狀態，此時在列表樹中的空白區域右鍵點擊無效。中性發布版最多支持50個區域。

注意：如果刪除區域下包含有其他區域、流媒體、設備或者通道，則刪除操作不僅會刪除選中的區域，而且會刪除該區域下所有的區域、流媒體、設備或者通道；若該區域下有通道正在預覽或錄像，將會給出警告信息。

右鍵點擊添加的區域，彈出區域管理菜單。

選擇“添加區域”，可進行子區域的添加。

選擇“刪除節點”將刪除處于選中狀態下的區域。

雙擊選中的區域節點，彈出“修改區域信息”菜單，可進行區域名稱的修改。

4

1.2 添加設備的操作

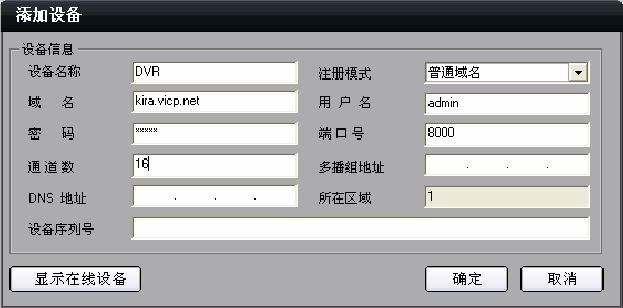

右鍵點擊添加的區域，彈出區域管理菜單，選擇“添加設備”。

注：使用私有域名解析的情況下，若填寫設備序列號，則以設備序列號去IP Server解析服務器去獲取設備動態IP 地址；若不填寫設備序列號，則以設備名稱去解析服務器獲取設備動態IP 地址，即該種情況下設備名稱的填寫一定要與設備上保存的設備名稱相同。注冊模式選擇普通域名解析或者私有域名解析的時候，操作方式略有不同。

5

若注冊模式選擇普通域名解析，應用于通過域名服務商提供的域名進行設備的訪問，如花生殼域名。在“域名”欄中填入注冊的域名即可。

私有域名：通過IP Server軟件進行解析后進行注冊。如果設備上設置了IP Server服務器地址，并且IP Server 正常啟動，那么可以通過IP Server 解析連接設備?？蛻舳藭?huì)通過設備名稱或者設備序列號從IP Server服務器上獲取當前設備的動態IP 地址。

若注冊模式選擇私有域名解析，需填入正確的設備名稱或者序列號，同時將IP Server服務器的IP 地址填入DNS 地址欄即可。

完成需要欄目的填寫后，點擊“確定”可完成設備的添加。

右鍵點擊該設備節點可選擇刪除該設備。

雙擊設備節點彈出“修改設備信息”菜單，可對設備相關參數進行修改。

6

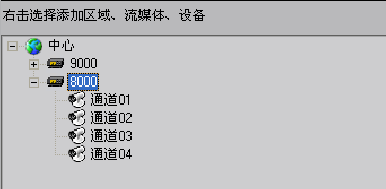

1.3通道的配置

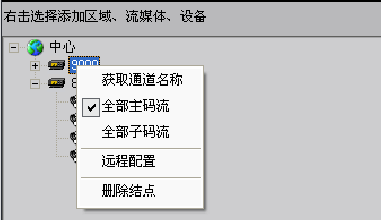

點擊“獲取通道名稱”則獲取該設備所有通道的名稱。

點擊“全部主碼流”項或者“全部子碼流”項更改該設備下所有通道的碼流類型

。

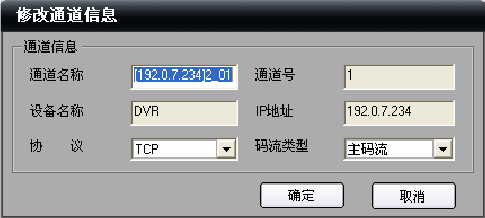

雙擊通道結點彈出“修改通道信息”菜單，可修改通道名稱、協議和碼流類型等

。

7

二 圖像預覽

配置好設備后，點擊標簽欄標簽，回到監控軟件主界面。設備樹欄默認以列表樹的方式顯示，點擊設備樹上“分組”和“列表”按鍵可切換顯示分組和列表信息。

播放面板默認以2×2播放窗口顯示，最大可支持64畫面分割。

2.1非輪循預覽

2.2按節點播放

通過雙擊設備樹通道結點或者將通道結點拖動到播放窗口中開始實時播放(在沒有啟用循環播放狀態下) 。

點擊實時播放面板中的播放窗口，選中一個播放窗口。雙擊設備樹的通道結點。選中的播放窗口即開始顯示該通道的實時視頻。

道。 若雙擊設備節點，則在當前畫面分割模式下從當前選中的播放窗口開始依次播放該設備的通

8

道。

若雙擊分組節點，則在當前畫面分割模式下從當前選中的播放窗口開始依次播放該分組下的通

拖動通道節點到需要的播放窗口，則該窗口開始顯示拖動的通道節點的實時視頻。

若拖動的為設備/分組節點，則在當前畫面分割模式下從當前選中的播放窗口開始依次播放該設備/分組下的通道。

2.3結束播放

通過以下三種方法可以停止實時播放。

通過以下三種方法可以停止實時播放。

設備樹中處于實時播放狀態的通道結點的圖標為 。雙擊圖標為 的通道結點結束該通道的實時播放，并且結點圖標變?yōu)椤?/p>

右鍵點擊處于實時播放的播放窗口，顯示播放窗口菜單。單擊“停止播放”項，可以結束該窗口的實時播放，并且對應的通道結點圖標變?yōu)椤?/p>

9

點擊實時播放面板 按鍵可以停止全部正在播放的窗口。

三 云臺控制

3.1 485參數設置

進行云臺控制操作前，首先確認云臺解碼器參數已經正確設置?？赏ㄟ^客戶端軟件遠程設置設備的解碼器參數。

點擊標簽欄標簽，進入設備配置窗口。

右鍵點擊選中的設備節點，選擇“遠程配置”，在遠程配置界面中選擇→ “RS-485設置”，選擇對應通道，設置速率、協議和解碼器地址等參數。

10
