UNIX 課程設計___DNS Server 配置

DNS 服務器配置

本課程設計分工明細：

一、DNS 工作原理：

DNS (Domain Name Service) 也稱為域名服務，它是一個Internet 中TCP ／IP 的服務，用于映射網絡地址。即Internet 域名與IP 地址之間的轉換關系。 IP地址轉化為域名稱為正向解析，把域名轉化為IP 地址稱為反向解析。

DNS 服務器分類：根DNS server 共13個標號A-M ；頂級DNS （TLD ）server ；權威DNS server 。

DNS 涉及的參數：正向查找域forward ；反向查找域reverse ；資源記錄；轉發器。

下面簡要介紹三種基本的域名服務器及在實際系統中應用。

1、主域名服務器（Master ）

這種類型的DNS 本身含有域名配置文件（就是有Zone ），這個文件就是設置正解或反解的“數據庫”，所以它本身具有提供Internet 查詢所需的數據。

2、輔助域名服務器（Slave ）

假設DNS 服務器共管理50臺主機的IP 與主機名稱的對應，并且你只有一臺DNS 服務器，那么萬一由于網絡問題或者是主機的軟、硬件問題，導致這個服務終止了，則那50臺主機的主機的主機名與IP 的對應就找不到了，所以，一般來說，DNS 系統會建議你至少要有兩臺主機提供DNS 的服務。

不過，如果有4臺DNS 主機提供這樣的名稱解析服務，而且這4臺主機是互為備援的，也就是說，這4臺主機的內容其實是一模一樣的，如果要更改一個名稱與IP 地址的對應，都需要手動去修改4臺主機的內容，這將很麻煩。

這個時候Slave 類型的DNS 主機就出現了。不過，shave 主機需要與Master 主機相互搭配。

用以上案例來說明，如果我需要有4臺主機提供DNS 服務，且4臺主機的內容相同，那么只要指定一臺主機為Master ，其它3臺為該Master 的Slave 主機，當修改一個IP 與名稱的對應時，只要手動修改Msater 那臺主機上的配置文件然后重啟BIND 服務，其他三臺Slave 就會自動被通知更新了。這樣依賴就解決了維護管理工作量大的問題。

3、Cache-Only

Cache-Only 這種類型的DNS 主機沒有自己的數據庫，僅用于幫助Client 端向外部DNS 主機請求數據。簡單來說，可以把它看著一個代理人，通常設置在防火墻上。

下面是DNS 的查找過程（簡述）：

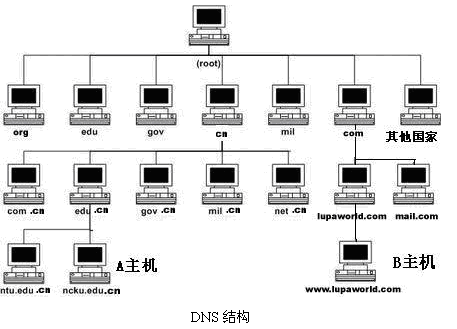

DNS 的結構是一個樹狀結構，稱為域名空間 。

針對如下圖示：

網絡20072___DNS Server 1

UNIX 課程設計___DNS Server 配置

當A 主機要訪問www.lupaworld.com （B 主機）時，先查看DNS 服務器（.edu.cn ），有則返回結果給A 主機，沒有則向ROOT DNS服務器查詢。root 會返回管理.com 服務器的地址，DNS 服務器再去管理.com 的服務器查詢，得到管理.lupaworld.com 的服務器地址。然后到管理.lupaworld.com 的服務器查詢，當查到www.lupaworld.com 的主機時，就把此主機的IP 地址返回給主機A ，并存入本地緩存中。

二、課程設計內容

本課程設計環境假設

1、拓?fù)淙缦?/p>

網絡20072___DNS Server 2

UNIX 課程設計___DNS Server 配置

2、問題描述：

本企業中在企業網邊界FIREWALL （具備NAT 功能）連接至Internet. 向ISP 申請了一個ip 地址（ISP 提供申請的ip 地址的同時，還提供了本ip 地址掩碼，ISP 的DNS 服務器地址—該地址用做本企業的上級DNS 地址）。圖中也曾提及，邊界的FIREWALL 可根據企業需求及經費選擇使用UNIX 主機代理上網，在UNIX 主機上做IPTABLES 防火墻和NAT 。

在DMZ 區域中，有本企業網內部的服務器集群（這里以WWW,FTP,MAIL,DNS 為例）。 在內部網中則是企業內網。

3、現在知道：

ISP 提供的

Ip ：9.9.9.9

MASK ：255.255.255.0

ISP 的DNS 服務器地址：8.8.8.8（可能還涉及輔助DNS ，域名，域名搜索列表） 本企業網內部IP 規劃：

DMZ 區域：10.0.0.0/8

企業內網：10.1.0.0/8

在DMZ 區域中：

WWW 服務器：10.0.0.6/8 域名：www.wangluo20072.com

FTP 服務器：10.0.0.7/8 域名：www.ftp.wangluo20072.com

MAIL 服務器：10.0.0.8/8 域名：www.mail.wangluo20072.com

DNS 服務器：10.0.0.9/8

輔助DNS 服務器：10.0.0.10/8

以上服務器的默認網關均為：10.0.0.1

注：不能在同一臺計算機上同時配置同一個域的主域名服務器和輔助域名服務器。

Ip 地址均粗略估計，未做詳細規劃；

網絡20072___DNS Server

3

UNIX 課程設計___DNS Server 配置

4、以下是對DMZ 區域的區域DNS 服務器的詳細配置：

a 、在欲作DNS 服務的服務器上安裝相應的UNIX 操作系統并裝好BIND 服務軟件；為其配置靜態IP 地址，地址為10.0.0.9；mask 255.0.0.0；默認網關：10.0.0.1. 同時設置其主DNS 地址 為10.0.0.9。

b 、重啟網絡服務，并設置安全級別為無防火墻。

c 、驗證BIND 服務軟件是否裝好且是否為所需要的版本；

使用命令：rpm –qa | grep bind

如果出現版本號，則說明DNS 服務軟件已安裝好；

d 、配置主域名服務器

⑴、對主配置文件named.conf 進行配置：

vi /etc/named.conf

其中options 主要是管理整體服務器環境和相應的權限

網絡20072___DNS Server 4

UNIX 課程設計___DNS Server 配置

添加正向進行區聲明、指定 master 類型，即主域名服務器的類型、指定存放數據的文件、允許動態更新wangluo20072.com 數據的客戶機。

添加反向進行區聲明、反向解析的域名，它的名字必須以“.in-addr.arpa ”結尾、指定 master 類型，即主域名服務器的類型、指定存放數據的文件、允許動態更新wangluo20072.com 數據的客戶機。

網絡20072___DNS Server

5

UNIX 課程設計___DNS Server 配置

上圖（圖一、二、三）中關鍵詞解析：

（1）type master| hint |slave,指出服務器的類型。

（2）master:此服務器為主DNS 服務器。

（3）hint:此服務器作啟動時初始化為高速緩存DNS 服務器。

（4）slave:此服務器作為輔助DNS 服務器。

（5）file ：存放該zone 數據的文件名。

（6）allow-update:允許動態更新該zone 數據的客戶機。

（7）反向解析的域名，它的名字必須.in-addr.arpa 來結尾。

（2）、復制/var/named/localhost.zone 模板文件到/var/named/目錄下，并把文件命名為wangluo20072.com.zone 。具體命令為：cp /var/named/localhost.zone /var/named/wangluo20072.com.zone注意：localhost.zone 用來配置正向解析的模板文件。

vi /var/named/wangluo20072.com.zone

(3)、復制/var/named/named.local 模板文件到/var/named/目錄下，并把文件命名為0.0.10.local 。具體命令為：[root@localhost root]#cp /var/named/named.local /var/named/0.0.10.local

vi /var/named/0.0.10.local

網絡20072___DNS Server 6

UNIX 課程設計___DNS Server 配置

Zone 文件local 文件

(1)$TTL：這個域的保留時間。

(2)$ORIGIN localhost.：默認的域。

(3)NS：指定域名服務器，每一個主域名服務器和從域名服

務器都應該用有一條NS 記錄，以防止主服務器在出現故

障后，從服務器不能及時提供服務。

(4)A：將一個域名解析成其后的IP 。

(5)CNAME：將一個域名設置為另一個域名的別名。

(6)PTR：將一個IP 地址指向一個域名。

(7)MX：指定域名服務器，一般用于定義某一個域里負責的郵件服務器, 并且每 一條MX 記錄前都需要指定優先級別。

(8)SOA（Start of Authority）:起始授權（每個域文件中都應該有一個SOA 段）。

serial 表示序列號

refresh 表示刷新

retry 表示重試

expiry 表示過期minimum 表示生存期

序列號：用于DNS 數據庫文件的版本控制。每當數據被改變，這個序列號就應該被增加。 刷新：從服務器向主服務器查詢最新數據的間隔周期。每一次檢查時從服務器的數據是否需要更改，則根據序列號來判別。

重試：一旦從服務器嘗試連接主服務器失敗，下一次查詢主服務器的延遲時間。

過期：如果從服務器無法連通主服務器，則在經過此時間后，宣告其數據過期。

生存期：服務器回答“無此域名”的間隔時間。

（4）編輯resolv.conf 文件（可選、如果需要配置從服務器時需要使用此項） resolv.conf 文件在目錄/etc/resolv.conf 默認文件空

該文件存放了上一級的DNS 服務器IP 。當本地的DNS 服務器無法解析時將交給上一層DNS 服務器執行；

如果是PPPOE 方式上網，即ISP 采用DHCP 方式分配所需信息（包括IP ，MASK,DNS_IP等等）。 此時DHCP 會自動的在resolv.conf 文件里加入DNS 服務器地址以及其他相關信息（這需要ISP 在DHCP 服務器中進行相應配置）；

在本企業網中，業主從ISP 申請的是靜態的IP ；需要對上一級DNS 服務器地址文件進行編輯，以指示當本地?zé)o法查詢時，遞交給上一級DNS 查詢；

vi /etc/resolv.conf

nameserver 8.8.8.8 //該配置文件中最重要命令，沒有它或者錯誤配置將無法執行上一級查詢。瀏覽部分網頁時將報錯。

還可以配置

ISP 提供的輔助DNS

ISP 提供的域名

ISP 提供的search 域名（域名的搜索列表）

等等。。。

網絡20072___DNS Server 7

UNIX 課程設計___DNS Server 配置

（5）、編輯host.conf 文件

"/etc/host.conf"說明了如何解析地址，Linux 通過解析器庫來獲得主機名對應的IP 地址；

host.conf 文件默認內容

order hosts，bind

//"order " 指定主機名查詢順序，其參數為用逗號隔開的查找方法，支持的查找方法為bind 、hosts 和nis ，分別代表DNS 、/etc/hosts和NIS ，這里規定先查詢"/etc/hosts"文件然后再使用DNS 來解析域名。

可附加的參數有：

//"trim" 表明當通過DNS 進行地址到主機名的轉換時，域名將從主機名中被裁剪掉，trim 可以被多個域包含多次，對/etc/hosts和NIS 查詢方法不起作用，注意在/etc/hosts和NIS 表中主機名是被適當?shù)?有或沒有全域名) 列出的。

//"multi" 指定是否"/etc/hosts"文件中指定的主機可以有多個地址，值為on 表示允許，擁有多個IP 地址的主機一般稱為具有多個網絡界面。

//"nospoof " 指是否允許對該服務器進行IP 地址欺騙，值為on 表示不允許，IP 欺騙是一種攻擊系統安全的手段，通過把IP 地址偽裝成別的計算機，來取得其它計算機的信任。 //"alert" 當nospoof 指令為on 時，alert 控制欺騙的企圖是否用syslog 工具進行記錄，值為on 表示使用，缺省值為off 。

//"rccorder" 如果被設置為on ，所有的查詢將被重新排序，所以在同一子網中的主機將首選被返回，缺省值為off 。

三、驗證DNS 配置

啟動服務

a、killall named

功能：殺死進程，保證BIND 能正常啟動

b、service named start

或service

restart named

網絡20072___DNS Server 8

UNIX 課程設計___DNS Server 配置

（當服務啟動后使用命令netstat –ntlu 可以查看tcp53狀態）

DNS 工作情況日志信息存放在：/var/log/messages 使用命令tail –n 15 /var/log/messages | grep named 查看

網絡20072___DNS Server

9

UNIX 課程設計___DNS Server 配置

測試DNS 服務

使用nslookup 命令

在DHCP 服務器上

在其余測試主機（非UNIX 操作系統）上、 DHCP 獲得主機信息：
