中星微網絡攝像機VS-IPC1002

快速安裝使用指南

感謝您選購中星微網絡攝像機，VS-IPC1002是本公司最新設計生產的高性能網絡攝像機，針對中小企業辦公和家庭上網需要，該攝像機不僅包含了穩定的網絡連通性和強大的用戶管理功能，具有良好的可靠性和兼容性，而且功能齊全，性能優越，安裝操作簡單，用戶不需要任何專業技巧即可方便快速地將攝像機連接到寬帶網上。 本手冊將幫助您實現在局域網內或在家庭ADSL 環境下快速安裝和使用VS-IPC1002攝像機，更多詳細說明，請參閱機器包裝盒內配套光盤上的《產品使用說明書》。

在局域網環境下的使用

請首先將網線連接到網絡攝像機的RJ45網絡連接端口上。

請將電源適配器連接到網絡攝像機的電源插座上, 并連接市電。

請啟動您的電腦，確保您的電腦已經正確接入局域網。點擊您電腦的“開始”菜單，選擇“運行”，然后輸入command (適用于Windows 95/98/ME) 或者 cmd (適用于Windows 2000/XP) 并點擊“確定”，在窗口內輸入ipconfig 后按“回車鍵”，以察看您的網絡基本設置：

請將IP Address, Subnet Mask, Default Gateway等信息記錄下來，您在后面的設置中需要用到這些信息。

請將機器包裝盒內的配套光盤放入計算機光驅中，找到其中的網絡攝像機配置工具“Vilar 設置精靈.exe ”，該工具為綠色軟件，無需安裝，將其拷貝到您的電腦上，直接用鼠標雙擊，運行該軟件，將會出現以下界面：

主要顯示窗口里有網絡攝像機存在表示您的電腦已經搜索到局域網內的網絡攝像機，您可以點擊“刷新”來查找您的局域網內是否有新的網絡攝像機連接。

如果您的局域網內有多臺網絡攝像機，您可以通過上圖中主要顯示窗口中的“序列號”來判斷哪臺攝像機是您所購買的產品，本手冊的封底有您的網絡攝像機的產品序列號。如果顯示的網絡攝像機的當前IP 與您的電腦的IP 地址在不同的網段，您需要先修改網絡攝像機的IP 地址，請選擇您要修改IP 地址的網絡攝像機，點擊“設定IP 地址”：

請將您記錄的局域網參數Subnet Mask（子網掩碼）, Default Gateway（網關地址）信息填上，IP Address（IP 地址）的前三段請按照記錄的您的電腦的網絡設置填寫，最后一段填寫與您的電腦的IP 地址不同的數（也許您需要聯系您的網絡系統管理員以確定使用怎樣的值作為您的網絡攝像機的IP 地址的最后一段）。

例如：

Subnet Mask （子網掩碼）：255.255.255.0

Default Gateway（網關地址）：10.0.8.1

IP Address（IP 地址）：10.0.8.210

填寫好后請按“設定IP 地址”，在彈出的窗口中輸入“管理員用戶名”為“admin ”，“管理員密碼”為“123456”。

然后點擊“確定”，系統開始為您的網絡攝像機設置新的IP 地址。最后您將看到以下窗口提示設置成功：

點擊“確定”，您將看到網絡攝像機的IP 地址已經成功修改為您設定的值。

選中這個網絡攝像機，點擊“訪問IPCam ”，您的Internet 瀏覽器自動連接到您的網絡攝像機，顯示以下界面：

表明您的網絡攝像機已經設置成功并正常聯入網絡。

您也可以在您的Internet 瀏覽器的地址欄內直接輸入網絡攝像機的IP 地址來訪問，例如：http://10.0.8.210

點擊“普通用戶訪問區(User Zone)”，將進入瀏覽圖像的界面。首次訪問將出現以下提示用戶輸入賬戶密碼的界面。

在彈出的窗口中輸入“管理員用戶名”為“admin ”，“管理員密碼”為“123456”, 將進入Web 瀏覽頁面。

在IE 瀏覽器的ActiveX 模式訪問時，初次進入，將提示安裝ActiveX 控件。 如果您已經正確設置了IE 瀏覽器的安全性選項，將會看見如下圖所示的提示。

點擊“安裝（I ）”即可。

如果沒有看到上述提示，您需要修改IE 瀏覽器的安全性選項：

從局域網外訪問

當您在局域網設置好網絡攝像機后，您也許需要從局域網外對您的網絡攝像機進行訪問，涉及到要跨網關時，需要對路由器（IP 共享器）進行一些配置。

假設一臺或多臺電腦和網絡攝像機都連接到了同一個IP 共享器（路由器）的內網端口上。IP 共享器對外連接時可以獲得一個公網的IP 地址（例如202.102.3.11），而內網端口上的每臺設備都是配置為局域網地址段，例如192.168.0.xxx 。

。

您可以通過以下兩種方式之一來修改IP 共享器的設置，使得外網上的遠端計算機有權限訪問您的網絡攝像機。

設置的方法主要是通過啟用逆向的NAT 規則實現。

一種是“虛擬服務器”方法。一般路由器中有個虛擬服務器的設置。針對網絡攝像機要做如下設置：進入“虛擬服務器”，在外網端口填入80, 協議中選擇：TCP ，IP 地址：192.168.0.2（網絡攝像機的內網IP 地址），內網端口上也填寫80（表示對于外網202.102.3.11地址的80端口的訪問，就形同訪問內網的192.168.0.2的80端口一樣）；然后再開放圖像傳輸端口：在外網端口填入3888, 協議中選擇：UDP ，IP 地址：192.168.0.2（網絡攝像機的內網IP 地址），內網端口上也填寫3888；

另外一種是利用“開放主機”功能。開放主機（DMZ Host）是針對IP 地址取消防火墻的功能，將該局域網IP 地址直接映射到外部IP 之上，采用開放主機(DMZ)的方式，不必管端口是多少。這種方式只支持一臺內部網絡攝像機；只需要填寫DMZ 主機為192.168.0.2，即可在外網使用202.102.3.11這個地址來直接訪問。 通過動態域名訪問

動態域名解析系統將用戶的動態IP 地址映射到一個固定的域名解析服務上（DDNS ）. 動態域名解析系統一般由兩部分構成。第一部分是服務器端程序，位于服務商的主機上。另一部分是客戶端程序，就運行在廣大用戶的主機上。在每次連接網絡的時候，客戶端程序就會通過信息傳遞，把該主機的動態IP 地址傳送給位于服務商主機上的服務器程序，服務器程序負責提供DNS 服務并實現動態域名解析服務，再收到客戶端通知后服務器端程序立即更新數據，將新的IP 地址和原有的固定域名綁定，這樣就完成了動態域名解析的服務。別人也就可以通過域名訪問你的服務器了。

動態域名服務的功能，就是實現固定域名到動態IP 地址之間的解析。用戶每次上網得到新的IP 地址之后，都要向DNS 申請更新該域名解析數據庫；在用戶在線期間，Internet 上的其他人要訪問這個域名的時候，動態域名解析服務器就會返回正確的IP 地址。當用戶下線時，DNS 要停用該域名的服務，以免因為同一個IP 地址重復使用引起混亂。

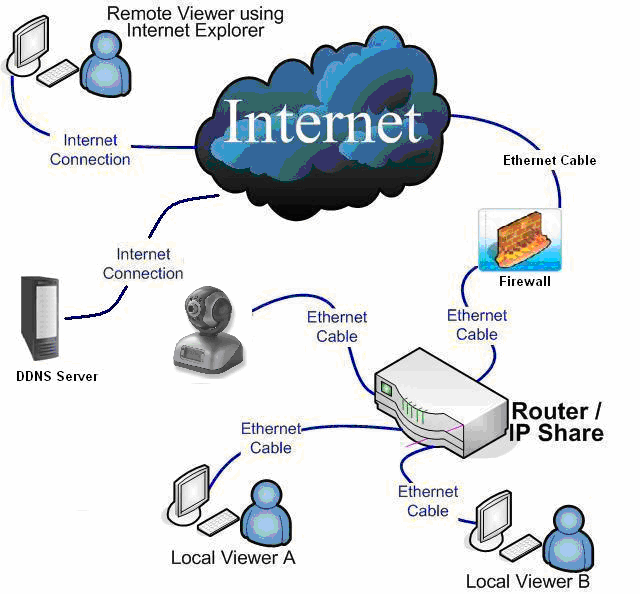

使用DDNS 服務的系統圖如下所示：

為了使用DDNS 服務，您首先需要申請一個DDNS 域名。在本手冊的封底有您的網絡攝像機的產品序列號和初始登錄密碼，請在您的電腦上登錄 ，使用產品序列號和登錄密碼登錄后設定您的DDNS 域名和修改密碼（請注意填寫您的常用電子郵件地址，以便今后忘記密碼的時候可以通過電子郵件找回）。然后請您在電腦上訪問您的網絡攝像機，在“系統設置”的“網絡設置”頁面中設置“動態域名解析”：

請選擇“動態域名解析服務提供商”，填寫您申請的“登錄名稱”和“登錄口令”，然后點擊“應用”，網絡攝像機將重啟，重新連接后您如果看到“當前運行狀態”為“成功更新IP 地址到DDNS 服務器”，說明DDNS 設置成功。

請注意要使用這項功能，您的局域網必須要開放UDP 端口，如果您有疑問，請聯系您的網絡管理員或者中星微網絡攝像機客戶服務中心獲取支持。

通過ADSL 接入Internet

當您使用路由器或其他IP 共享設備來共同使用ADSL 連接Internet 的時候，網絡的結構與您在局域網內使用是基本相同的：

當您使用網絡攝像機直接連接ADSL 上網的時候，您需要開啟PPPoE 服務，在這種情況下，網絡圖如下所示：

要開啟PPPoE 功能，請先用網線將您的網絡攝像機與您的電腦網卡直接相連，運行“Vilar 設置精靈.exe ”，或者在您的IE 瀏覽器中直接輸入該網絡攝像機的IP 地址，訪問您的網絡攝像機。在“系統設置”的“網絡設置”頁面中開啟PPPoE 服務，在下圖紅色方框中您需要輸入您的ADSL 賬號的“登錄名稱”和“登錄口令”：
