Netshare 瑞科VPN 安全網

NS-V1200用戶手冊

配置方法

在基本設置——LAN 口設置設置非0網段，在系統狀態那看設備自帶的域名，不一定要用3322域名，連接向?qū)Ы蛻暨B接時隨便你自己選擇那個域名

系列VPN 路由器的缺省配置是

Ip:192.168.0.1 用戶名:admin 密碼：admin

再進入路由器WEB 配置系統前，首先我們需要設置我們的PC 如下

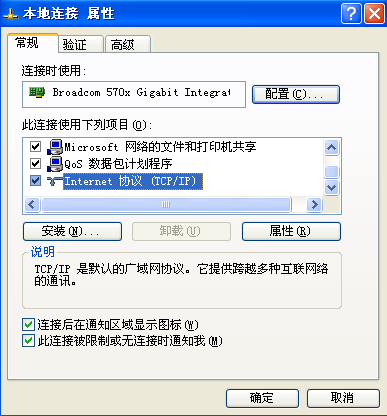

設置TCP/IP協議屬性：

登錄路由器進行設置

正確連接PC 和路由器的連接線后，在PC 的地址欄輸入

這樣我們就可以進入路由器WEB 管理系統進行設置了。詳細設置信息，考后續的配置詳解。

VPN 配置詳解

系統登錄

瑞科高性能VPN 路由器提供本地及遠程WEB 管理。在Internet 瀏覽器中登錄路由器配置界面登錄提示頁面顯示如下圖，

VPN 出廠的管理用戶名和密碼均為admin ，默認網關192.168.0.1 。

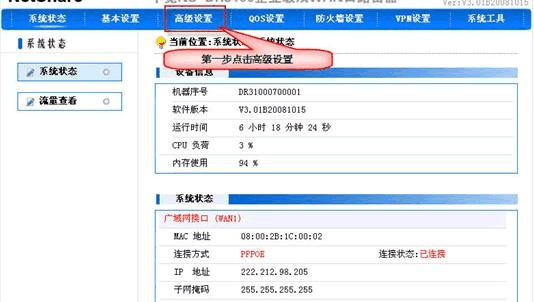

正確登錄系統之后，看到的界面，如下圖所示（因型號不同，可能會有細微差別）。

第一步：先設置設備ADSL 帳號 和密碼先讓設備能夠上網

。圖1

圖2

注意：填完寬帶賬號和密碼后，一定要重啟ADSL 貓和VPN 設備

系統狀態

系統狀態

在本配置頁面中，您可以查看系統當前接口相應信息。包括LAN 口狀態,WAN1口狀態,WAN2口狀態.

1、 LAN 口狀態，如圖所示：

圖3

第二步VPN 的設置：

在本配置頁面中可以建立虛擬私有網絡安全通道。 DDNS 設置：在本配置頁面中，（如圖4，圖5）您可以配置動態域名客戶端參數，啟用

動態域名功能。（備注：申請域名可以直接點擊圖后面的申請域名，也可以直接輸入

www.3322.org

直接申請, 申請方法如下：

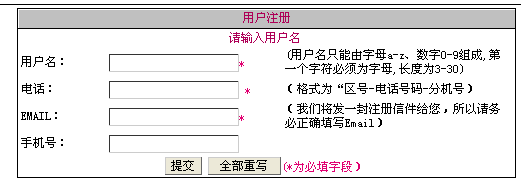

進入網站后 點擊新用戶注冊

注冊好以后進入你的所填寫的郵箱 獲取密碼后再進入網站登陸

登陸進去然后點擊“管理域名”

然后點擊動態域名下的“新建”按鈕

主機名由自己定義 其他不用填 然后點擊“確定”（一個賬號最多可增加5個動態域名） 然后進入設備 點擊高級設置——DDNS 設置

圖4

圖5

1、 動態域名功能：實現固定域名到動態IP 地址之間的解析。用戶每次得到新的IP 地址之后，安裝在用戶計算機里的動態域名軟件就會把這個IP 地址發送到動態域名解析服務器，更新域名解析數據庫。Internet 上的其他人要訪問這個域名的時候，動態域名解析服務器會返回正確的IP 地址給他。

2、 服務狀態：動態域名功能啟禁用狀態。

3、 域：提供動態域名服務商所使用的域。如：3322.org ；

4、 主機名：注冊動態域名時的主機名。

5、 用戶名：注冊動態域名時所用的用戶名；

6、 密碼：注冊動態域名時的口令。

第三步VPN 用戶名和密碼的設置（如圖6）

圖

6

客戶IP 分配范圍：即VPN 服務端給客戶端分配的IP 地址，用于遠程訪問共享。

※提示：

客戶IP 范圍最好不要與本地或遠端本地地址相同。建議在指定IP 的時候最好指定在200

以上，避免跟內網有沖突。

系統工具：在本配置頁面中，您可以修改WEB 管理系統的管理密碼

※提示：

(1) 在本配置頁面中，配置修改并保存后立即生效。

(2) 凡帶有 “*” 標識的項是必須填寫的。

密碼修改：在本配置頁面中，您可以修改WEB 管理系統的管理密碼。

老密碼：老的登陸密碼。

新密碼：新的登陸密碼。

確認密碼：確認新的登陸密碼，必須與新密碼值一致。

分布VPN 撥號連到總部的配置方法：

第四步：PC 配置為客戶端配置方法：

接下來我們將向你介紹把 PC 配置為 VPN 客戶端步驟。

鼠標右鍵" 網上鄰居" ，選擇屬性，點擊" 新建連接向?qū)? ，按圖 1 至圖 8 的步驟建立連

接，，圖 7 中的 I P 地址 V PN 服務端地址（域名），圖 10中的用戶 222就是服務端分配的用戶。連接

前我們還需要去掉安全，在遠程網絡上使用默認網關的勾去掉。如圖 9。出現圖 11 的連接圖標表示連 接成功。這樣就可以進行遠程連接了。

圖 1

圖 2

圖 3 圖4
