CDN 內容分發網絡

董洋

（信通9班 2013140052）

概念和優勢：CDN 是在現代網絡的基礎上把內容緩存到代理服務器，使用戶下載所需內容時可以不用經過骨干網，或不用再到源服務器來獲取資料，它的優勢在于可以使用戶的內容訪問更加便捷。

提綱：本文第一部分先對支持CDN 的關鍵技術進行分析。第二部分對CDN 的工作方式和工作原理進行梳理。第三部分對目前國內外在CDN 方向的進展進行總結。第四部分預測CDN 可能的發展趨勢。第五部分補充CDN 存在的問題和有價值的研究點。

一、CDN 的關鍵技術

CDN 的緩存控制方法的技術包括HTTP 協議、URL 、萬維網文檔和Cookie 。局部負載均衡的技術有DNAT ，IP 隧道方式。全局負載均衡技術有基于DNS 解析的方式、基于應用層協議重定向的方式。下面分別分析這幾項關鍵技術。

1.HTTP 協議特點

與FTP 的區別：只使用一條TCP 連接。沒有分開的控制連接；在客戶和服務器之間只有數據傳送。雖然HTTP 使用TCP 的服務，但HTTP 本身是無狀態的協議。與SMTP 的區別：①HTTP 不是給人看的，這些報文是給HTTP 服務器和HTTP 客戶（瀏覽器）讀取和解釋的，命令和請求都是嵌入在報文中。②SMTP 報文采用存儲轉發方式，但HTTP 是立即交付的。

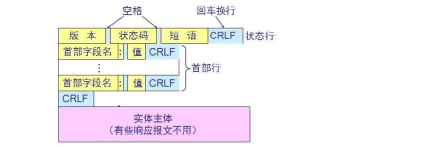

HTTP 的報文： 請求報文：

響應報文：

狀態碼：

100系列的代碼只是提供信息的，200系列的代碼則提示成功的請求。300系列的代碼是把客戶重新定向到另一個URL ，400系列的代碼指示在客戶端的差錯。500系列代碼指示在服務器端的差錯。

2．統一資源定位符

為方便地訪問在世界范圍的文檔，HTTP 使用統一資源定位符（URL ）。URL 定義了5樣元素如下：

協議://主機:端口/路徑 ? 表單信息 從瀏覽器輸入到服務器的參數是使用表單來發送的。若表單中的信息很少（如一個字），則它可在URL 的后面的問號之后。

3. 萬維網文檔 分類： 靜態的、動態地和活動的。這種分類基于文檔內容被確定的時間。

⑴靜態文檔是固定內容的文檔，

它由服

務器創建，并存儲在服務器中。即文件的內容是在文件被創建時就確定的，而不是在它被使用時。

⑵動態文檔是在瀏覽器請求該文檔時才由萬維網服務器創建出來。因為對每一個請求都創建出新的文檔，因此每一個請求得到的動態文檔的內容就會不同。

①通用網關接口(CGI)

一種創建和處理動態文檔的技術。CGI 是一組標準，它定義動態文檔應如何寫，輸入數據應如何加到程序上，以及輸出結果應如何使用。

從瀏覽器輸入到服務器是使用表單來發送的。在服務器端執行CGI 程序，并把輸出發送給客戶（瀏覽器）。輸出通常是普通正文或HTML 結構的正文。

②動態文檔的腳本技術

使用CGI 對每一次的請求這個程序必須生成整個的文檔。解決這個問題的方法就是使用HTML 來生成包含固定部分的文件，同時嵌入一個腳本源代碼，它可以由服務器來運行提供變化的內容。

常用的是超文本預處理器(PHP)，它使用Perl 語言；JSP(Java Server Pages)，它使用Java 語言進行編排；以及使用VB 語言的ASP 、和嵌入SQL 數據庫查詢的ColdFusion 。

⑶活動文檔 對于許多應用，我們需要程序能夠在客戶端運行。如在屏幕上產生動畫圖形或與用戶進行交互的程序。這就叫做活動文檔。 ①Java 小應用程序 小應用程序是在服務器端用Java 編寫的程序。它被編譯后就準備運行。這個文檔的格式是字節碼(二進制) 。 ②JavaScript 如果在文檔中的活動部分不大，那么它就可以用腳本語言來編寫；然后它就可以在客戶端在同一時間被解釋和運行。腳本是源代碼(文本) 而不是二進制形式。

4.Cookie 的運用 創建和存儲：

⑴當服務器收到來自客戶的請求后，它就把有關客戶的信息存儲在一個文件或字

符串中。這個信息可以包含客戶的域名、cookie 的內容、時間戳，以及其他與實現有關的信息。

⑵服務器向客戶發送的響應包含這個cookie 。

⑶當客戶收到響應時，瀏覽器把這個cookie 存儲在cookie 目錄中，它是按域名服務器的名字來分類的。 使用：

當一個客戶向服務器發送請求時，瀏覽器就查找在cookie 目錄中是否有那個服務器發送的cookie 。如果找到了，就把這個cookie 包含在請求中。當服務器收到這個請求時，它就知道這是一個老客戶，而不是一個新客戶。請注意，這個cookie 的內容從來沒有被瀏覽器讀過，也沒有暴露給用戶。cookie 是服務器制作的，也是被服務器吃掉的。例如電子商務的購物車就能用cookie 來實現。

5. 目標NAT(DNAT) 概念：

網絡地址轉換NAT 中，專用網使用專用地址。專用網地址看Internet 是透明的；Internet 看見的只是NAT 路由器的一個Public IP。所以由專用網到Internet 時要修改源地址，由Internet 到專用網時要修改目的地址。按照使用方式分兩種，其中DNAT 則主要用在為內部主機架設可以讓Internet 訪問的服務器。

6.IP 隧道 概念： 將一個IP 報文封裝到另一個IP 報文中的技術，這使得目標為一個IP 地址的數據報文能被封裝和轉發到另一個IP 地址。 7.DNS 解析 特點： 主機名的管理分配在不同層次的DNS 服務器當中，并進行分層管理，所以每一臺DNS 服務器記憶的信息就不會很多。

每個上一層的DNS 服務器所記錄的信息，其實只有其下一層的主機名而已。至于

再下一層，則直接授權給下層的某臺主機來管理。

因為你如果已經申請到主機名解析的授權，那么在你自己的DNS 服務器中，就能夠修改全世界都可以查詢到的主機名了，而不用通過上層ISP 的維護。

8.HTTP 應用層協議重定向 原理： 應用層重定向主要利用了HTTP 、MMS 、RTSP 等協議本身的重定向機制來實現，由于各種應用層協議的重定向機制基本相同，因此以HTTP 協議為例來說明。 在HTTP 協議中，有三類重定向狀態碼：301永久性轉移、302暫時性轉移或特定時間后重定向到新的網頁。

二、CDN 的工作方式和工作原理

本小節來梳理CDN 部署的兩個重點，分別是緩存策略和負載均衡。 1. 緩存策略： ①靜態文檔的緩存策略：

靜態文檔是由apache 吐出的，緩存策略主要通過HTTP 響應消息首部行中的兩項來控制，即Last-modified 和cache-control ：max-age 。它們是由apache 的expire 和header 模塊控制的。Apache 缺省配置，所有靜態文件在CDN 中只緩存3600s （需要我們按需求調整被加速服務器的apache 設置）。3600s 后CDN 失效，用戶訪問時會重新請求原帖，如果沒有變化，緩存失效周期自動延長10。 ②動態內容的緩存策略（URL 形式必須是靜態的）：

動態內容可以由嵌入在HTML 中的腳本語言生成，是由源站jsp 或php 生成的，由這些程序控制last-modified, cache-control ：max-age 、public 。 apache 的設置將不起作用，CDN 根據這兩項判斷是否需要到源站更新內容。 ③CDN 和應用的結合策略：

⑴變化不頻繁的頁面（例如圖吧圖片顯示頁）：在原站生成靜態頁面，原站apache 上定義過期時間，例如1天。原站上靜態文件

更新后，可以等待CDN 過期?；蛘咧鲃油ㄖ狢DN 更新（隨著CDN 節點越來越多，代價會非常高）。

⑵變化頻繁的頁面（正在進行的比賽對陣頁）：

不生成靜態頁面，由jsp 或php 定義過期時間，例如5s 或60s 。CDN 過期后，如果有用戶訪問就從原站上抓取。優點：相關頁面過期后，不需要主動通知CDN 節點都來抓取，有效降低原站的壓力。如果頁面內容沒有變化，返回lastmodified 不變，這樣原站會直接返回304給cdn ，cdn 也會返回304給用戶。減少網絡傳輸和速度，比賽結束后，“正在進行的比賽對陣頁”轉換為第一類情況，再生成靜態文件。 ⑶特殊靜態資源（圖片庫和某些大型產品庫中的評論，或賽事庫的比分文件）：

通過apache nocache 告訴IE 不緩存，html 中就不需要使用pinglun.js?123456這樣的代碼形式，然后用max-age 告訴cdn 緩存1s ，這樣避免每次用戶請求都轉到原站。 2. 負載均衡

負載均衡可以分為全局負載均衡和局部負載均衡。 1. 局部負載均衡：

①用LVS 負載均衡服務器實現四層負載均衡的關鍵模塊是IPVS ，支持NAT （網絡地址轉換）、YUN （IP 隧道）、DR （直接路由）等多種方式。因為后臺服務器節點向用戶返回其所需內容時，采用DR 方式將無須再經負載均衡節點對返回內容進行處理，具有較高性能，也是LVS 四層負載均衡實現方式的默認選項。

DR 工作方式除了要對負載均衡服務器進行必要的配置外，還需要修改各臺真實服務器的配置（主要是禁止它們響應ARP 報文），要對負載均衡服務器配置虛擬IP ，設置相應路由，創建虛擬服務及其相應端口選擇調度算法，最后建立虛擬服務與后臺真實服務器的HTTP 服務的鏈接，并使用DR 工作方式。實現以IP 地址為單位來進行負載均衡的調度。

②用Nginx 實現七層負載均衡。需要配置nginx.conf 文件。設置HTTP 服務器并利

用其反向代理功能實現負載均衡。定義負載均衡服務器列表，設置默認的輪詢方式。

為了體現出Nginx 的七層負載均衡能力（例如對用戶訪問請求中的域名信息進行分析），需要為Nginx 服務器配置相應的域名（www.cdn.com ）并作為它被訪問時進行用戶請求負載調度的依據，因此部署環境中還包括了一臺用于安裝BIND DNS 服務器的虛擬機。

2. 全局負載均衡： 全局負載均衡有兩種方式，分別為：DNS 解析和HTTP 重定向。

①DNS 域名解析：

當網站使用CDN 提供服務并用GSLB 來解析其原站域名時，通常會由權威DNS 設置一個GSLB 認可的域名作為原域名的別名(CNAME)。有了別名，GSLB 就可以將它唯一映射成一個由多個虛擬服務器組成的服務池，這些服務器就是用戶輸入網站URL 后經負載均衡調度直接提供服務的服務器。GSLB 在解析域名的時候會直接返回其中一個虛擬服務器的IP 地址。比如www.netitv.com.cn 域名CNAME 設置為www.netitv.cdn.com.cn 。如果需要GSLB 來進行解析www.netitv.com.cn 的IP 地址，那么就需要在GSLB 上面設定域組www.netitv.cdn.com.cn ，這樣GSLB 就會按照內部設置的負載均衡策略，選擇相關聯的Pool 以及虛擬服務器來提供服務了。 ②HTTP 重定向：

⑴用戶首先向網站的本地DNS 請求域名（www.CDNbook.com ）解析。

⑵由于網站已經預先進行了域名CNAME 指向服務CDN 的GSLB 域名和IP ，所以本地DNS 會向用戶返回GSLB 設備的IP 地址。（注意，是一個具體IP 地址，這樣DNS 解析過程就終結了。）

⑶用戶向這臺GSLB 設備發起HTTP GET請求，請求該網站某個網頁的內容。應該注意的是，在用戶瀏覽一個完整的網頁時，事實上是發起了多個HTTP 請求，針對某個獨立的對象，比如一張圖片、一段視頻、一段文字，都會存在這樣一個獨立的HTTP 請求。 ⑷GSLB 設備將綜合分析用戶IP 、內容分布、

設備負載、鏈路狀況等實時信息，為用戶選

擇一個合適的服務單元?！皢卧笔侵笇⒂脩粼L問請求調度到一個合適的服務區，或者一個集群，再由區域均衡或本地均衡設備做下一步負載均衡工作。

如果GSLB 在自己的靜態路徑表中沒有查到用戶IP 所在網段的信息，可以通過兩種方式完成路由策略。方式一，GSLB 將用戶請求通過輪詢的方式定向到其他節點。方式二，GSLB 會以同樣方式去查動態最近路徑表，如仍沒有記錄，GSLB 會通知各POP 點的SLB 一同去測各POP 點離用戶的距離及時延，并報告核心節點確定最優站點，該IP 地址所在的網段會被添加至動態最近路徑表，供今后用戶直接與最優的分配層節點的SLB 設備建立連接。

⑸用戶根據得到的IP 地址向CDN 的POP 節點發出媒體訪問請求。

⑹如果這個IP 地址的節點設備仍然是一個負載均衡設備，則通過負載均衡把請求轉發給選擇一臺合適的服務設備。

⑺響應報文能從后端服務器直接返回給客戶。

三、國內外CDN 方向進展

1.NBA 成立于1946年，是一個包括美國和加拿大30支球隊在內的全球性體育和娛樂品牌。NBA 采用Akamai 的流媒體播放和管理系統，Akamai 為每場NBA 現場球賽進行音頻和視頻編碼，因而該機構僅需要一到兩名員工就可以實現每年網播1500多場賽事，使網上廣告收入增加500。NBA.com 網站的流量已實現每月成倍增長，每月有分布在222個國家的3500多萬獨立用戶訪問NBA 網站內容。

2. 中國電信自2004年開始建設CDN ，在CDN 的研發和建設過程中，采用自主研發與合作相結合的方式，在保持自身網絡技術優勢的同時，迅速擴大規模和引用新技術，成為國內CDN 市場的新興強大力量。到目前為止，中國電信CDN 已經建成79個節點，網絡容量達到1TB 規模。建設初期主要用于自營的互聯星空網站和IPTV 等業務的分發服務，隨著網絡不斷擴容，能力也獲得提升，

逐漸對外提供服務。目前，中國電信CDN 能夠提供流媒體加速（包括點播和直播）、網頁加速、下載加速和應用加速等各種服務，主要用于加速互聯網網站在中國電信網絡范圍內的分發服務。

中國電信CDN 網絡已為奇藝、樂視、鳳凰等多家網站提供CDN 服務。

3.ChinaCache(藍汛) 是中國第一家專業CDN 服務提供商。2000年ChinaCache 獲得信息產業部CDN 服務許可。截止2011年上半年，ChinaCache 在全國113個城市的機房中部署了節點，同時管理400GB 帶寬資源。其CDN 網絡覆蓋國內各大運營商，其客戶包括搜狐、網易、eBay 、易趣、淘寶、慧聰、攜程、新華網等幾十家，另外還有“國網”等政府網站，以及寶馬、可口可樂等企業網站。2006~2009年，藍汛凈收入從7000萬元增長到2.72億元；2010年全年收入4.034億元，比2009年增長48.1，藍汛的最大客戶變成了中國移動，占藍汛2010年上半年總營收入的12.8。

4. 網宿科技在2010年網宿科技總收入為3.623億元，比2009年增長26.22，其中CDN 業務收入1.88億元。網宿科技CDN 包含200多個節點，可承載帶寬（峰值）高達600GB 。

四、CDN 可能發展趨勢

CDN 與P2P 是經常被拿來進行對比的兩

種技術，原因是兩者都是數字媒體文件的重要傳送機制，大部分用戶會同時使用到這兩種機制，從而產生體驗對比。應該說兩種技術各有所長，在不同場景和需求下具有另一種技術所不具備的優勢。然而，技術的發展總是盛衰相繼，分分合合，并沒有非此即彼的絕對性。

正當業界普遍認為P2P 將是未來的互聯網發展趨勢并預測P2P 流量還會不斷增長時，在2007年后，P2P 流量的增長勢頭出人意料地開始減緩，特別是在近幾年其流量占比在持續下降。

一方面，源自P2P 系統本身存在的缺點。 ⑴P2P 系統的可用性問題很難解決。盡管從整個系統而言，P2P 是可靠的，但是對于單

個內容或者單個任務而言，P2P 是不穩定的。每個Peer 可以隨時終止服務，甚至退出系統，因此系統中的交換內容隨時可能被刪除或者被終止共享。

⑵P2P 一直沒有找到良好的商業模式。P2P 在安全、管理和版權等方面存在很多問題，主要體現在P2P 技術缺乏有效的管理，并且具有匿名發布的特性，所以大多數P2P 服務都將不可避免地和知識產權發生沖突。

⑶用戶對P2P 客戶端的安裝存在抵觸情緒。 依據P2P 和CDN 技術融合層面的不同，目前有三種主流的融合方案：控制層面融合方案、網絡疊加融合方案和設備層面融合方案。

五、CDN 存在的挑戰

挑戰有兩點：光纖時代CDN 的挑戰、后http1.1時代的CDN 。 1. 光纖時代的CDN 的挑戰

用戶帶寬大：很多城市已經推行10-20M 帶寬。在線時間長：3G 手持設備如Ipad 等可以提供更長的在線能力。交互數據多：頁面豐富程度高。移動客戶端流行：Andoid 和IOS 設備大行其道。CDN 的發展：容量更大，單 個數據文件更大，命中率更低，業務邏輯需求增多。 2.Ajax 的大量使用，促成了框架頁面靜態化：有更多內容可以做cache 啦。Html V5 的普及，更多的視頻等媒體展示：文件、流量變更大啦。http/2.0 來了，服務器該怎樣支持。

參考文獻：

【1】雷葆華 孫穎 王峰 陳曉益《CDN 技術詳解》[M]北京：電子工業出版社 2012.6

【2】徐珩《動態網頁緩存技術研究》[J] 華南理工大學 2006.10.20

【3】余洪春《構建高可用Linux 服務器》[M] 北京：機械工業出版社 2012.7

【4】Behrouz A.Forouzan Sophia Chung Fegan 《TCP/IP協議族》清華大學出版社 2006.5

【5】平臺化CDN 基礎架構 趙永明 【6】CDN 緩存策略 網絡
