通過PcAnywhere 遠程控制動態IP 局域網中的計算機 解決方案 2010-04-26 10:18:14 閱讀89 評論0 字號：大中小

場景：外網的一臺電腦A 控制局域網中的一臺電腦B ，局域網是通過路由器連接ADSL 上網的, 也就是說局域網沒有固定IP 地址。要求：電腦A 可以遠程喚醒電腦B

這里暫且將電腦A 稱為主控端，電腦B 稱為被控端。整個實現流程分為兩大部分：

1、被控端準備。配置遠程喚醒、獲取網卡MAC 地址、配置IP 地址解析、安裝遠程控制軟件。

2、主控制設置。安裝遠程開機軟件、安裝遠程控制軟件。

本例選用的是PcAnywhere 12簡體中文正式版。

一、被控端準備篇。

當然，這里的被控端準備是指事先的準備，這一部分是關系到遠程控制能否順利實現的前提。

1、配置遠程喚醒。

由于是要調用家里計算機中的資料，因此家里計算機肯定要處于開機狀態；

假設家里沒人無法開啟，那么就得想辦法遠程讓這臺計算機自動開機，這就需要被控計算機具備遠程喚醒功能（WOL ）。

首先是網卡必須支持WOL ；其次還要查看主板是否支持Wake-Up On Internal Modem（WOM ）或者Wake-up On LAN（WOL ），如果支持就說明主板支持遠程開機。除此以外，計算機還必須安裝有符合ATX 2.03標準的ATX 電源。以上條件缺一不可，如果你的被控端不支持這些功能，那你還是趁早打消這個“遠程”念頭。

接下來進入CMOS 設置，選擇劃紅線處電源管理一項（不同的BIOS 版本可能位置不一樣），敲回車鍵進入，如圖1。

圖1

在接著出現的設置界面中，將紅色方框內的兩個選項“resume by Ring/LAN（有些版本是Wake Up On LAN/Ring）”和“Wake Up on PCI PME#”

都設置為“enabled ”，意為啟用這兩項功能，如圖2所示，這樣就啟用了該計算機的遠程喚醒功能。有些網卡需要通過跳線才能將“Wake-on-LAN ”功能設置為“Enable ”。

圖

2

提示：如果主板不支持PCI 2.2標準，還需要將WOL 電纜的兩端分別插入網卡和主板的3芯插座中，將網卡與計算機主板連接起來。

通過下述方法可以獲取網卡MAC 地址。

依次單擊“開始/運行”，接著輸入“cmd ”進行DOS 實模式窗口；然后在提示符后鍵入

“ipconfig/all”命令，如圖3所示紅線部分的“Physical Address”后跟的就是要找的MAC 地址。記下此地址后關閉此DOS 窗口。

圖3

2、配置IP 地址解析。

解析IP 地址的前提：由于訪問局域網中的電腦，因此需要做IP 映射才行，

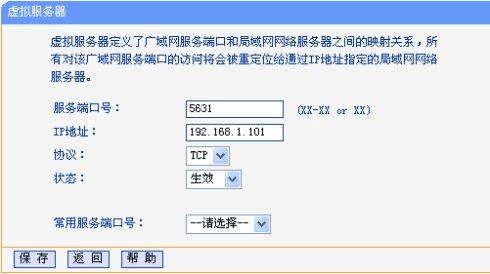

第一、配置虛擬服務器，用來接受pcanywhere 的訪問。進入路由器配置界面，轉發規則虛擬服務器，點擊添加進入虛擬服務器配置界面，輸入端口號：注意這是pcanywhere 的數據端口號，IP 地址：是被控端的局域網IP ，協議選擇TCP ，點擊保存生效。如下圖

第二、配置DMZ 主機，用于花生殼的域名解析，假設花生殼的域名訪問被控端的網站。進入路由器配置界面，轉發規則DMZ主機，DMZzhuangt ：選擇啟用。DMZ 主機IP 地址：填寫被控端機器IP 。

前面已經提到，要使遠程控制軟件PcAnyWhere 發揮功能，必須要獲得被控端在網絡中的固定IP 地址。而一般ADSL 用戶上網后的IP 地址，都是動態分配，只有局域網內的IP 址才相對固定；如果中途掉電，會給操作帶來很多麻煩。這時就需要想辦法讓計算機在網絡上始終保持固定的IP 地址，常見的解決方案是安裝動態域名解析軟件，比如花生殼。

步驟1：請登錄其官方網站http://www.oray.net/，然后單擊頁面左上方“我的控制臺”下的“注冊”按鈕，注冊一個使用賬號（護照）。

步驟2：注冊成功后進入“我的控制臺”，在頁面左方的“域名管理”下拉選項里點擊“申請免費域名”。

步驟3：接著會要求你填寫詳細的個人資料，之后即可按提示完成域名的注冊，最后記得在注冊成功頁面里單擊“激活花生殼服務”選項，以激活此服務，如圖4所示。

圖

4

步驟4：然后從網站上下載花生殼客戶端并安裝，安裝完成后啟動到登錄界面，接著輸入步驟1中申請到的使用護照，最后單擊“登錄”按鈕。從圖5中我們可以看到，注冊的免費域名“pp.vicp.net ”已經開始工作，解析的網絡固定IP 地址為“218.88.47.95”（界面右下角）。

圖5

OK ，這樣每次開機花生殼服務會自動運行，我們便可以在遠程計算機上通過在“運行”框內輸入：“pp.vicp.net ”來獲得被控端的IP 地址了。

3、安裝并配置遠程控制軟件。

啟動安裝程序后，在進行到如圖6所示步驟時，注意要單擊“允許遠程管理pcAnywhere ”后選擇“該功能將安裝在本地硬盤上”，然后再單擊“下一步”；安裝完成后重新啟動計算機即可開始配置。

圖6

步驟1：啟動軟件后，

單擊快捷工具欄上的“被控端”圖標，打開如圖7所示窗口。這里顯示了被控制端可以使用的連接項目，點擊“添加”圖標，創建一個新的遠程連接。

圖7

步驟2：接著在“連接信息”選項卡下勾選一類遠程連接方式，這里通過互聯網實現遠程連接，應該勾選“TCP/IP”項；而如果是通過局域網進行遠程控制，可以選擇SPX 和NetBIOS 協議，如圖8所示。

圖8

步驟3：再切換到“

呼叫者”選項卡，單擊“新建項”圖標，打開如圖9所示設置窗口，在這里設置允許用戶訪問以及控制的權限。輸入登錄名及密碼名單擊“確定”按鈕即可。

圖9

提示：在這個新建被控端設置窗口中，還可以進行諸多安全設置，大家可根據實際情況進行；其中必須要設置的一項是：“設置”選項卡下的“被控端啟動”部分，應該勾選“與Windows 一起啟動”，不然遠程計算機雖然喚醒了被控端，但是在PcAnywhere 里并沒有啟動被控端服務，這樣是仍然無法實施遠程連接的。

步驟4：最后返回主界面，可看到出現了一個新的被控端圖標，可對其重命名；最后右鍵單擊此圖標，選擇“啟動被控端”命令，如圖10所示。之后Pcanywhere 會最小化到系統托盤區里，并等待主控端的連接控制。

圖10

提示：最后可在主菜單上依次單擊“工具/性能優化向?qū)А泵?，來?yōu)化被控端。這樣可使主控端獲得更好的控制性能。到此被控端的設置全部完成。

二、主控端設置篇。

相對于被控端來說，主控制的配置沒有這么復雜。首先在主控端分別安裝遠程開機軟件和遠程控制軟件；然后在“運行”內輸入“cmd ”進入DOS 模式，然后輸入“ping pp.vicp.net”命令，之后即可查看到被控端IP 地址（218.88.47.95）；最后利用這個IP 地址即可成功登錄被控端。

1、安裝遠程開機軟件。

這里選用的是NetWaker for windows 簡體中文版。使用特別簡單方便，沒有使用時間限制，沒有網卡限制；而且可以添加任意多個被控機記錄，便于記憶和控制大量電腦?？傻揭韵碌刂废螺d：

下載后需要進行簡單的安裝，安裝完成后即可啟動到如圖11所示主界面。在“MAC 地址欄”內輸入從被控制端獲得的實際網卡MAC 地址，單擊“發送開機信號”按鈕即可啟動被控端了。

圖11

2、安裝并配置遠程控制軟件。

安裝過程和被控端的操作一致。啟動軟件后即可開始主控端的配置。

步驟1：單擊快捷工具欄上的“主控端”圖標，然后雙擊項目列表里的“添加主控端”，如圖12所示。

圖12

步驟2：在彈出的“新主控端”

窗口中，切換到“設置”選項卡；然后在如圖13所示紅色框位置輸入剛才獲取到的被控端IP 地址，最后單擊“確定”按鈕退出。

圖13

提示：這時會返回軟件主界面，同樣會出現新建立的主控端圖標，并且可以重命名。

三、實施遠程控制。

此時主控端與被控端都配置完成。在主控端雙擊剛才新建的連接圖標，接著會彈出正在連接的窗口，稍等之后會出現如圖14所示登錄窗口，輸入在被控端配置的訪問賬號后即可。

如圖15所示，即是成功登錄到被控端的桌面。此刻即

圖

14

可如在操作本地計算機一樣，隨意控制遠程計算機，并且具有遠程計算機的一切權限?？梢缘卿決Q 、打開瀏覽器、發送郵件等。

圖15

此外在最上邊一排快捷工具欄中，有一個“文件傳輸”的選項，利用它可以非常方便的實現資料的對拷；如圖16所示，左邊窗口為主控端，右邊窗口為被控端。

圖16

遠程操作完成后，還可以通過此軟件遠程關閉被控端。至此，整個ADSL 的遠程網絡控制宣告成功！

四、后記。

其實遠程控制并不是有些朋友想象的那樣難，只要被控端與主控端正確設置，還是很容易實現的。文中所述的這種被控端無人值守的情況，屬于遠程控制最典型的應用；配置的關鍵在被控端，需要被控端硬件支持遠程喚醒以及擁有一個固定的互聯網IP 地址，而這些條件也是通過軟、硬件“協作”的辦法來實現。找對軟件，熟知遠程控制的操作過程是成功與否的前提。

遠程喚醒技術(WOL，Wake-on-LAN) ，即可通過局域網絡實現遠程開機，無論被訪問的計算機離我們有多遠、處于什么位置，只要處于同一局域網內，就都能夠被隨時啟動。 遠程喚醒的基本原理

當我們欲喚醒某臺計算機時，可根據每塊網卡都擁有其惟一的MAC 地址來識別計算機。你可以在本地計算機上運行遠程喚醒軟件，向網絡中發送帶有該網卡MAC 地址的特殊“Wake-up”數據包。被喚醒計算機確認數據是發給自己時，則通過三芯連線向計算機發出開機信號。

遠程喚醒的硬件需求

可被遠程喚醒的計算機對硬件有一定的要求，主要表現在網卡、主板和電源上。

1. 網卡

圖1 全向QN409 10/100M自適應網卡

能否實現遠程喚醒，其中最主要的一個部件就是支持WOL 的網卡。通常情況下，支持WOL 的網卡有一個3針的WOL 接口，并同時附送有一條3芯電纜用于與主板連接，也有的WOL 網卡沒有連接線，如全向QN409(如圖1所示) 、D-Link DFE-530TX和DFE-550TX 、Accton 1207D-TX/WOL和1207D-TC/WOL、聯想LN-1068A 等。

注意，遠端被喚醒計算機的網卡必須支持WOL ，而用于喚醒其他計算機的網卡則不必支持WOL 。另外，當一臺計算機中安裝有多塊網卡時，只將其中的一塊設置為可遠程喚醒

2. 主板

主板也必然支持遠程喚醒，可通過查看CMOS 的“Power Management Setup”菜單中是否擁有“Wake on LAN”項而確認。另外，支持遠程喚醒的主板上通常都擁有一個專門的3芯插座，以給網卡供電。

圖2 使用WOL 電纜連接網卡與計算機

需要注意的是，由于某些新型主板通常支持PCI 2.2標準，可以直接通過PCI 插槽向網卡提供 5V Standby 電源，即使不連接WOL 電源線也一樣能夠?qū)崿F(xiàn)遠程喚醒，因此，可能不再提供3芯插座。主板是否支持PCI2.2標準，可通過查看CMOS 的“Power Management Setup”菜單中是否擁有“Wake on PCI Card”項來確認。

3. 電源

若欲實現遠程喚醒，計算機安裝的必須是符合A TX 2.01標準的A TX 電源， 5V Standby電流至少應在600mA 以上。相關數據可以從其電源外部標簽的 5VSB欄查到。

遠程喚醒實現前的準備

計算機擁有遠程喚醒功能并不等于能夠?qū)崿F(xiàn)遠程喚醒，在實現之前，還必須對硬件作必要的連接和設置。

1. CMOS和網卡設置

引導計算機，進入CMOS 參數設置。選擇電源管理設置“Power Management Setup”菜單，將“Wake up on LAN”項和“Wake on PCI Card”項均設置為“Enable”，啟用該計算機的遠程喚醒功能。

有些品牌的網卡產品（如聯想LN-1068A ）還需將網卡上的“Wake-on-LAN”功能設置為“Enable”。

2. 硬件連接
