ME86A 智能GPRS 傳輸終端使用手冊北京世紀紅日科技有限公司2004-5-1 ,一、產品概述北京世紀紅日科技有限公司設計、生產的ME86A GPRS Modem內嵌

ME86A 智能GPRS 傳輸終端使用手冊

北京世紀紅日科技有限公司

2004-5-1

一、產品概述

北京世紀紅日科技有限公司設計、生產的ME86A GPRS Modem內嵌高可靠性的GPRS 引擎（GPRS Cellular Engine）和高速RISC 單片機系統，標準串行接口和精簡的軟件接口協議將用戶從繁雜的GPRS 通信標準解析（尤其中國各地GSM/GPRS網絡和基站設備類型繁多，技術水平參差不齊）和調試中解脫出來，大大縮短產品開發周期。

基于公網的數據傳輸具有通信范圍廣（GSM/GPRS網絡基本覆蓋全國），傳輸穩定可靠等特點。因此，GPRS Modem在無人值守遠程設備監控、遠程數據采集、圖像監控、遠程抄表以及結合GPS 的遠程調度等領域獲得了廣泛的應用。

二、功能介紹

本產品為GPRS 網絡終端，可以通過GPRS 網絡進行高速數據傳輸。鑒于目前國內GPRS 網絡在很多地方還不是很平均，本產品特別設計自動維持連接、開機自動連接及自動接受遠程控制命令連接功能，方便用戶的使用，并且適合于多種不同的用戶的多種不同應用。本產品還可以工作于專用VPN 內網中，可以自行設定不同的接入點及用戶名和密碼。為了方便用戶程序使用，本產品特別設計為智能透明傳輸方式，一次性設定好后，可以自動在接通電源后連接到指定的IP 地址和接收到控制命令后連接到指定的IP 地址。這樣用戶在使用的時候完全不用處理網絡通信方面的控制，本產品全部智能處理。本產品還具有當GPRS 信號不好，無法連通的時候，自動切換到CSD 連接方式，保證用戶數據安全可靠有效的送達目的地址。

三、控制指令集（‘＋’在指令語法中代表連接符）連接指令

90H 功能：設定GPRS 連接參數（暫不提供）

語法：

例如：

91H

語法：

例如：

92H

語法：

例如：

93H 功能：

語法：

例如： 0xE8 0x90 “APN名稱，用戶名，密碼” 0xE9 0xE8 0x91 “ISP號碼” , “用戶名” , “密碼” 0xE9 0xE8 0x92 0xE9 0xE8 0x92 0xE9 斷開連接 0xE8 0x93 0xE9 （命令模式、數據模式先用###切換） 0xE8 0x93 0xE9 功能：設定CSD 連接參數（暫不提供）功能：建立連接

94H 功能：

語法：

例如：設定DNS 地址（暫不提供） 0xE8 0x94 “DNS1，DNS2” , 0xE9

建立TCP 連接

0xE8 0x95 “IP地址或域名：端口號” 0xE9

0xE8 0x95 “61.50.71.197:6000” 0xE9

和主機61.50.71.197的6000端口建立TCP 連接

0xE8 0x95 “WWW.ABC.COM:6000” 0xE9

和主機WWW.ABC.COM 的6000端口建立TCP 連接

恢復TCP 連接（快速連接）

0xE8 0x96 0xE9

恢復為數據連接狀態（快速連接到上次連接的IP 地址）。

0xE8 0x96 0xE9

定時發送維持連接（心跳）數據，維持TCP 連接

0xE8 0x97 參數 時間 0xE9

參數：0x01自動維持，0x02不維持，斷開后返回錯誤 0x03自動維持但不馬上連接。

時間：自動維持連接數據包發送間隔（單位：分鐘）

0xE8 0x01 0x05 0xE9

將設備設置為自動維持連接，維持連接數據包間隔為5分鐘

設定發件服務器

0xE8 0x98 “SMTP服務器地址，用戶名，密碼” 0xE9

設定收件服務器

0xE8 0x99 “POP3服務器地址” , “用戶名” , “密碼” 0xE9

設定收件人

0xE8 0x9A “收件人地址” 0xE9

發送郵件

0xE8 0x9B 0xE9

接收郵件

0xE8 0x9C 0xE9

設定FTP 服務器

0xE8 0x9D “FTP服務器地址” , “用戶名” , “密碼” 0xE9

設定文件名（含路徑）

0xE8 0x9E “路徑和文件名” 0xE9 TCP 傳輸指令 95H 功能：語法：例如： 96H 功能：語法：例如： 97H 功能：語法：例如：郵件指令（暫不提供） 98H 功能：語法：例如： 99H 功能：語法：例如： 9AH 功能：語法：例如： 9BH 功能：語法：例如： 9CH 功能：語法：例如： 9DH 功能：語法：例如： 9EH 功能：語法： FTP 指令（暫不提供）

9FH 例如：功能：

語法：

例如：下載文件 0xE8 0x9F 0xE9

上傳文件

0xE8 0xA0 0xE9

設定開機自動登陸類型

0xE8 0xA1 參數1 參數2 0xE9

參數1：0x01 開機自動登陸GPRS ；0x02 開機自動建立TCP 連接;0x00 不自動連接

參數2：0x01啟用短消息告警功能；0x00不起用短消息告警功能。 0xE8 0xA1 0x01 0x00 0xE9

開機自動與設置好的服務器建立TCP 連接，不起用短消息告警功能設定GPRS 無效時執行的動作（暫不提供）

0xE8 0xA2 參數 0xE9

參數：0x01切換到CSD 方式；0x02切換到SMS 方式；0x00不切換，返回錯誤

系統復位（暫不提供）

0xE8 0xA3 0xE9

獲取歷史GPRS 流量（暫不提供）

0xE8 0xA4 0xE9

GPRS 流量計復位（暫不提供）

0xE8 0xA5 0xE9

設定腳本（暫不提供）

0xE8 0xA7 腳本編號（HEX ） ”腳本內容” 0xE9

讀取當前網絡參數（暫不提供）

0xE8 0xA8 0xE9

更改串口傳輸率

0xE8 0xA9 串口速率校驗位 0xE9

串口速率：0x00~0x06，表示速率115200~2400(開機缺省速率為115200bps) 校驗位：為串口速率位取反，即和串口速率位相加和為0

0xE8 0xA9 0x04 0xFB 0xE9

設置串口速率為9600bps

斷開當前連接 A0H 功能：語法：例如：其它指令 A1H 功能：語法：例如： A2H 功能：語法：例如： A3H 功能：語法：例如： A4H 功能：語法：例如： A5H 功能：語法：例如： A7H 功能：語法：例如： A8H 功能：語法：例如： A9H 功能：語法：例如： ### 功能：

語法：發送后1秒內沒有其他數據發送則自動但開連接

例如：斷開當前連接

遠程短信遙控指令

CTIP 功能：

語法：通過短信指令來設置ME86的相關參數，ME86收到指令后，按指令要求執行動作，實現遠程遙控 CTIP “IP 地址：端口號” ，參數1 ，參數2

參數1：“1” 開機自動登陸GPRS ；“2” 開機自動建立TCP 連接; “0” 不自動連接

參數2：“1”自動維持，“2”不維持，斷開后返回錯誤。自動維持連接時間為傳口設定。時間只能通過0x97指令設置

CTIP”61.50.71.197:6000”,1,1

要求設備與主機61.50.71.197的6000端口建立連接, 并且下次開機自動連接并維持TCP 通道。

指令確認

0xE8 0x00 0xE9

指令執行成功

0xE8 命令符 “OK ” 0x00 0xE9

指令執行失敗

0xE8 命令符 “ERROR ” 錯誤號 0xE9

錯誤號：非0值表示是行錯誤。

查詢設備ID 號

0x85 0x00

發送：0x85 0x00

返回：0x85 0x00 C-sun Smart GSM/GPRS Modem V1.4.6303 86A1051100000003 例如：回復指令 1 功能：語法：例如： 2 功能：語法：例如： 3 功能：語法：例如： GSM 指令 1 功能：語法例如：

波特率對應表

速率 對應參數

短消息告警功能設定

如果開啟短消息告警功能則必須在SIM 卡電話本設定如下內容：

1， SIM 卡電話本第一位設定為設備序號有效長度為2位，格式如下：

電話號碼設定為“XX000000000”其中XX 為設備序號，總長度必須為11字節

電話本用戶名為“SR ”, 為大寫ASCII 字符，2字節長度

2,SIM 卡電話本第二位設定為接收短消息的電話號碼，格式如下：

電話號碼設定為“nnnnnnnnnnn ”，n 為電話號碼，總長度為必須為11字節

電話本用戶名為“CN ”, 為大寫ASCII 字符，2字節長度

例如：

設定設備序號為“01”, 接收號碼為13911234567。

AT CPBW=1”01000000000”,129,”SR”

AT CPBW=2,”13911234567:,129,”CN”

AT CPBR=1,2

CPBR: 1,”01000000000”,129,”SR”

CPBR: 2,”13911234567:,129,”CN”

四、需要注意的問題

注意： 1、數據中遇到特殊數據時，要進行轉意(缺省值為忽略轉意)

原字符轉意后

除此之外，所有小于0x20的字符都需要進行轉意，轉意方法為0xEE 加上原數的反碼。如：0x13為 0xEE 0xEC 。

2、如果在數據傳輸中出現“###”字符并且三秒鐘內不發送任何數據，將導致連接掛

起，轉為命令模式。如果要恢復數據模式請發送“恢復TCP 連接（快速連接）”指令，即：0xE8 0x96 0xE9。

3、維持TCP 連接數據包內容為本設備的ID 好，即“C-sun Smart GSM/GPRS Modem SN:

86A1051100000003”，終端將在持續用戶設定的時間內沒有數據傳輸?shù)臅r候，自動發送此數據包。

4、每次連接主機若出錯均重試3次，如果3次都沒有連接成功則進入等待狀態，等待主

機命令。

5、當短消息告警功能打開時，當設備開機但沒有成功建立連接和設備重復連接錯誤時，會

發送短消息到用戶設定的手機號碼。

五、應用實例

1、

本設備支持終端無主機控制方式。可以設定為每次開機自動和指定的IP 地址建立連接或者開機后登陸GPRS 網絡，等待中心的短消息指令控制，連接到指定的IP 地址。例如1：中心服務器為固定IP 地址或為自動解析的固定域名，終端為智能儀表，要求設備開機后自動連接到服務器，傳輸采集的數據。

工作前設置指令如下：

<1>設定開機執行動作，開機自動激活GPRS 網并建立TCP 連接

下發： 0xE8 0xA1 0x01 0xE9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 A1 4F 4B 00 E9

0xE8 “OK” 0x00 0xE9

<2>設定自動連接選項（自動維持連接、數據包間隔5分鐘）

下發：E8 97 02 05 E9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 97 4F 4B 00 E9 //指令執行成功 //指令執行成功

<3>設定串口速率（設定為115200bps ）

下發：E8 A9 00 FF E9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 A9 4F 4B 00 E9 //指令執行成功

<5>設定連接地址和端口號(域名：，端口：6000)

下發：E8 95 22 57 57 57 2E 41 42 43 2E 43 4F 4D 3A 36 30 30 30 22

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 95 4F 4B 00 E9 //指令執行成功

至此已經設定完成，并建立好連接。下次只要將設備供電，設備就會主動連接到服務器并建立透明傳輸通道，共數據傳輸。

例如2：服務器為動態IP 地址，要求終端每次開機后待機，等待主機指令再連接服務器，傳輸采集的數據。

工作前設置指令如下：

<1>設定開機執行動作，開機自動激活GPRS 網并建立TCP 連接

下發： 0xE8 0xA1 0x01 0xE9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 A1 4F 4B 00 E9 //指令執行成功

<2>設定自動連接選項（自動維持連接、數據包間隔5分鐘）

下發：E8 97 02 05 E9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 97 4F 4B 00 E9 //指令執行成功

<3>設定串口速率（設定為9600bps ）

下發：E8 A9 04 FB E9

收到：0xE8 0x00 0xE9 //接受指令

收到：E8 A9 4F 4B 00 E9

至此已經設定完成，下次只要將設備供電，設備就會自動待機，并等待中心短消息指令。

中心下發短消息：

CTIP”61.50.71.129:6000”,1,1

即連接到主機61.50.71.129的6000端口上。

2、 a. 系統結構為下圖，攝像頭采集的模擬視頻數據通過專用的窄帶壓縮模塊壓縮為

0~50Kbps數字的視頻流，直接接入ME86A 智能終端的串口。

//指令執行成功 b. 通過連接設置指令設定開機自動連接，地址為“192.168.2.1:6000”（模擬數據）: 0x e 8 0x95 0x22 0x31 0x39 0x32 0x2e 0x31 0x36 0x38 0x2e 0x32 0x2e 0x31 0x3A 0x36 0x30 0x30 0x30 0x22 0xe 9

然后設定為開機自動連接

0xe8 0xa1 0x02 0xe9

c ．將本產品連接到設備上，接通電源后，ME86A 將自動激活并連接到網絡建立TCP 連接，透明轉發由串口送過來的視頻數據流

六、常見問答（FAQ ）

七、物理參數

供電：DC5V~DC12V

電流：1000mA

天線：SMA 接口母頭

串口：RS232電平

SIM 卡：推拉抽屜式

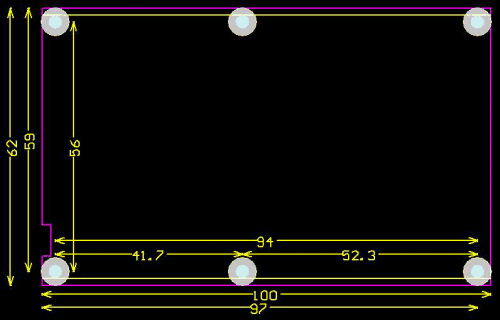

八、硬件尺寸及接口
