大華硬盤錄像機遠程監控操作方法 組建廣域網

所有設備都已經具有接入互聯網功能及局域網能夠正常訪問的前提，要實現在隨時隨地可以訪問跨網段訪問設備。

申請租用電信、網通、鐵通，提供的固定或動態公網IP 地址； 方法一

如果您可以聯系電信或者網通運營商提供靜態的公網IP ，只需要在路由器上做兩個端口映射就可以通過客戶端軟件或者IE 輸入IP 來實現對于設備的遠程訪問了。 以TP-1ink 的路由器為例：

1. 需要確認監控設備的網絡端口號和IP 地址，網絡端口號默認是80和37777，如果有多臺設備，可以將端口號設置成不同的值，各設備之間的TCP 和HTTP 端口都需要不同。設備的IP 地址必須跟路由器的IP 在同一個網段。本例中將假設設備端口號為80和37777，IP 地址為192.168.1.157。

2. 登陸路由器，假定路由器(Router)默認IP 內網地址為192.168.1.1，內網中電腦一般可以設置成為192.168.1.X （X=2~254），在內網中某一臺電腦上打開IE ，在地址欄輸入http://192.168.1.1，輸入初始用戶名、密碼之后就可以看到設置界面了。

（1）點擊左邊“轉發規則”。

（2）在展開的菜單里面點擊“虛擬服務器”。

（3）在右邊點擊添加新條目。

（4）確認設備的網絡端口號和IP 地址。

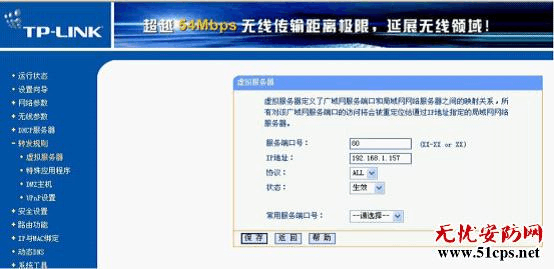

（5）在右邊服務端口號中填“80”，IP 地址中填“192.168.1.157”，協議選擇“ALL”，狀態為“生效”，常用服務器端口號保持默認，點擊保存。

（6）再點擊添加新條目，服務器端口號填入“37777”，IP 地址中填入“192.168.

1.157”，協議選擇“ALL”，狀態為“生效”，常用服務器端口號保持默認，點擊保存。

若實現多臺設備廣域網，重復步驟（4）（5）（6），但必須區分TCP 和HTTP 端口號。

說明：一般路由器中有個端口映射（PortMapping ）或者虛擬服務器(VirtualServer) 的設置。用戶需要在路由器(Router)的“管理界面”中相應的端口映射界面中，設置好相應的需要映射的端口，協議，內網地址等，才能生效。設置的方法可能會因?yàn)槁酚善?Router) 不同的品牌和型號，在設置的方法上也會有所不同。端口映射支持的網絡協議有TCP/UDP/ALL，所以進行端口映射設置時，如果不熟悉，可以選擇ALL 都支持。 設置完成后保存重啟路由器。

注：在路由器的運行狀態里查看WAN 口的IP 地址，固定IP 做好端口映射后直接輸入公網固定IP 訪問即可。一般可在路由器的運行狀態里查看PPPOE 為動態IP ，靜態為固定IP 。

方法二

如果對外的是動態IP 做好端口映射后，需要再做域名解析，端口映射詳見方法一。 域名解析分為兩種，通過硬盤機的DDNS 及在支持域名解析的路由器上做域名解析的操作。

1. 利用設備自帶的DDNS 功能。

服務器類型：選擇CN99DDNS ，同時將“使能”選中；

服務器IP ：若有顯示www.3322.org 默認也可以，建議更改為：members.332

2.org

服務器端口：80；

域名：管理域名中申請一個動態域名（如：dhipc.3322.org ）；注：申請此域名時注冊的IP 地址必須綁定的是指向的設備IP 地址。例如網絡環境是這樣的：一臺PC ，一臺監控設備共享一臺路由器訪問外網，PC 和監控設備都使用私有的IP 地址，那么在給設備做域名解析時申請的域名對應的主機IP 地址應該是路由器的IP 地址，如60.186. 104.144。

用戶：在希網網絡注冊一個新用戶(如：chalong) ；

密碼：申請用戶時對應的密碼。

注：DDNS 設置好后，假如域名訪問不穩定時需查看擴展配置-DNS 設置進行修改， 首選DNS 設置為：8.8.8.8

備用DNS 設置為：8.8.4.4；如下圖：

2、以TP-1ink 路由器為例：路由器中的DDNS 設置：服務提供者選擇花生殼，輸入在www.oray.cn 網站上注冊的用戶名及密碼，啟用DDNS 選擇打勾，點擊登錄。連接狀態顯示正在連接中……（見下圖）

在網頁中輸入http://icamera.oicp.net，訪問第一臺設備；

輸入http://icamera.oicp.net:81，訪問第二臺設備。（端口不是80的情況下，訪問時域名或IP 后面都需要加冒號端口號）。

方法三

PPPOE 實現廣域網

DVR 支持PPPOE 自動撥號的功能可以連接Modem 進行ADSL 撥號獲取公網IP 地址進行訪問，方法如下：

1、在系統設置-網絡設置中，開啟PPPOE 功能，及雙擊進入PPPOE 界面。

2、輸入ADSL 撥號的用戶名密碼保存后然后重啟機器。

3、設備重起后等待一段時間那么會在IP 地址處顯示撥號獲得的IP 地址，然后通過撥號的公網IP 地址進行訪問。

4、但是通過這種方式獲得的ip 地址是動態的，那么會給用戶訪問時造成困擾，IP 總是會改變，可通過域名解析來綁定動態IP ，正常綁定后使用域名通過客戶端軟件或者IE 直接輸入域名的方式來訪問。（客戶端PSS 正常運行中按F1鍵可查看使用說明文檔） 注：域名解析操作可通過硬盤機的DDNS ，支持域名解析的路由器上做域名解析的操作。域名解析的具體操作詳見方法二。

客戶端訪問方法：PSS 打開后，在配置管理—設置管理---點擊添加，輸入設備的相關信息后保存確定即可。

名稱：設備在程序中顯示的名稱。例如:在設備列表中顯示的名稱，自定義填寫，無要求

詳細：設備的附加備注信息，可不填寫

使用DDNS:不需要選擇，以及DDNS 服務器信息不需要填寫

IP:局域網輸入設備的局域網IP, 廣域網輸入廣域網IP 地址或域名，若填寫域名則不用加任何符號及端口，詳細可見上圖

端口：默認是37777，若有更改則填寫更改后的端口

型號：設備的產品型號（一般默認即可）

類型：設備的產品類型

用戶名：登錄設備所需要的用戶名

密碼：登錄設備所需要的密碼

登錄類型：:登錄設備的網絡連接方式（一般默認即可）

添加完成后右下角會有提示框提示是否添加成功，若添加成功后，右上角的設備列表里右鍵點擊登陸，提示登陸成功后，如下圖所示：

選擇左邊的某個窗口，呈現綠色的邊框，左擊設備名稱不要放直接拖到綠色的邊框里，所有通道可同時查看。所有通道畫面可同時訪問，如下圖
