嵌入式硬盤錄像機遠程監控的設置與應用

要實現遠程監控，首先確定所使用的設備支持那種遠程監控方式。就目前來看，只有兩種方式：一種是IE 遠程監控，一種是客戶端遠程監控；很多壓縮卡和硬盤錄像機同時支持IE 和客戶端遠程監控。這里，我們僅以2100系列嵌入式硬盤錄像機為例，介紹利用硬盤錄像機實現遠程監控的方法

一、設備準備：

要想實現遠程監控，我們首先需要把硬盤錄像機連接到網絡中。目前來看，大多數中小型企業、辦公室、家庭均使用ADSL ，而且最經濟的方法就是使用ADSL 。所以我們要想實現遠程監控，硬盤錄像機最基本的需要就是ADSL 的寬帶網絡。在開通ADSL 后，我們還需要一臺支持DDNS 功能的路由器（除非你的ADSL 僅供硬盤錄像機使用，沒有其他需要上網的電腦和設備），據我們使用的情況看，有線路由器 水星MR804、TP-LINK TLR406等沒有此功能。無線路由器 水星MW150R TP-LINK TL WR740N 有此功能，這里也就以TP-LINK410的路由器為例。這樣，所需要做的前期工作就是：

1、ADSL 開通并可以正常使用，記住ADSL 的上網用戶名和密碼；

2、安裝TP-LINK410路由器（四臺電腦以上用戶可以選擇R810或其他支持DDNS 的路由器），連接電腦和硬盤錄像機，按照說明書進行路由器設置，將路由器的上網方式設置為“自動連接”，通過電腦檢查是否可以正常上網，準備就緒后，進入硬盤錄像機的遠程監控設置：

二、硬盤錄像機的ＩＥ遠程監控設置：

1、設置硬盤錄像機的網絡設置：

首先將錄像機接電源并用網線連接到路由器，然后再按照說明書操作設置移動錄像機，右擊選擇主菜單，輸入默認的管理帳號admin 密碼12345（或者為空） 進入管理界面，然后選擇“系統設置”—“網絡設置” 進入“網絡設置”： 選擇“類型”→“靜態IP”： 移動光標鍵到需要填寫或修改的位置， 將靜態IP 修改為：“192.168.1.110”或者"192.168.1.64或者192.168.0.64等”→確認

→將網關修改為“192.168.1.1”→確認

→將“子網掩碼＂修改為“255.255.255.0”→確認

暫時不要修改其他的設置，“確認”退出。

如下圖所示:

但是如果遇到服務商屏蔽了80和8000端口我們應該怎么做呢？很簡單，我們只需要在硬盤錄像機的服務器參數里面修改端口號和HTTP 端口號為另外可以正常使用的端口，然后在路由器里面重新對這些端口進行端口映射就可以了； 現在我們將端口號更改為9292；將HTTP 端口號更改為：92（如下圖）：

2、檢查硬盤錄像機是否可以在局域網訪問，瀏覽是否正常： 首先，打開IE 瀏覽界面：

選擇進入“工具”

→“internet選項……”

→“安全” →“自定義級別(C)……”……

將“activeX控件和插件”下面的7個選項全部選擇為“啟用” →“確認”退出

現在 通過硬盤錄像機的默認管理地址進行登陸管理設置，打開瀏覽器，如在IE 的地址欄輸入192.168.1.110或192.168.0.64或192.168.1.64等敲回車鍵，稍等，會得到一個以下的提示，需要下載安裝一個控件，這個是我們必須要安裝的，點擊提示按左鍵進行安裝。（如果安裝有防火墻之類屏蔽軟件，請暫時關閉，安裝插件完成后再打開）；

然后會得到瀏覽器的一個提示，我們需要點擊安裝，才能夠進行視頻監控；

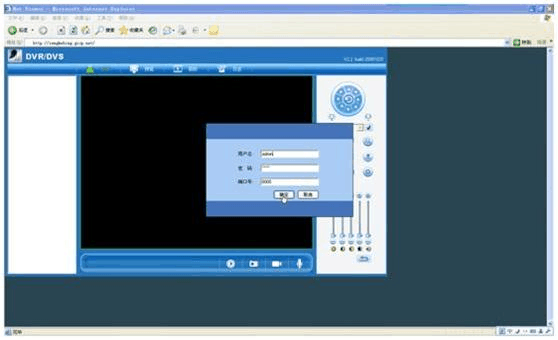

安裝視頻控件成功后，我們可以看到出現一個視頻錄像機登陸的管理界面。 - 輸入默認的管理帳號admin 密碼12345 ， 端口默認8000；直接點擊“OK” 即將看到監控的畫面！

- 注意：如果沒有提示安裝插件或不能訪問，證明網絡連連接有問題，請檢查；如果網絡連接后，顯示的畫面出現橫紋，請?jiān)邳c(diǎn)擊“OK”前，選擇“Option”，勾選“Enable Overlay”，再點擊“OK”，就可以正常顯示監控畫面；

登陸成功后，雙擊左邊攝像頭列表當中的攝像頭，可以看到一個監控的頁面，就證明這個錄像機已經正常在本地工作了。接下來，我們要對錄像機進行網絡上的配置。

點擊操作界面的菜單可進入管理界面。

如果你擔心監控的安全，可以改錄像機的賬戶以及密碼，點擊“配置”選項，然后在“用戶權限”選項里面進行修改用戶密碼，注意：密碼只可以是純數字。

通過以上操作，錄像機的設置就要告一段落。內網輸入http://192.168.0.64是能夠看到監控，但是我們需要實現的是遠程監控，需要做到的是外網同樣都可以訪問。

3、進入路由器的遠程監控設置: 上面，我們可以用電腦上網、已經在局域網看到了監控畫面，證明我們的網絡連接正常。接下來的就是要做端口映射，需要從路由器將錄像機要用到的80和8000端口映射到192.168.0.64。如果你的錄像機不是這個IP 就隨之改動好了?，F(xiàn)在就可以進入路由器的遠程監控設置了，登錄到路由器的管理界面（默認管理的地址帳號admin 密碼admin ）。 點擊路由器左邊操作菜單的“轉發規則”—“虛擬服務器”。服務器參數設置兩個

一、 服務端口號: 80、92 8000、9002 8000 這個是視頻服務傳輸用的端

口，HTTP 端口號 80 這個是在瀏覽器輸入訪問要用的端口。

一、 IP 地址:192.168.0.64或192.168.1.64 IP 地址就輸入錄像機的內網

IP“192.168.0.64”

三、 協議：ALL 協議選擇“ALL”或者“TCP”都可以

四、 狀態:：生效，

五、 常用服務端口號是起到一個幫助提示作用，不用設置，然后別忘了保存。 如下圖所示：

同樣的操作，把錄像機視頻服務的8000或9292端口也給映射到

“192.168.0.64”；

保存好可以看到已經映射好的端口，已經生效了，端口映射也完成了；

到此視頻服務器的設置已經全部完成，然后我們測試服務是否可以正常訪問；

：

再點擊：“DMZ主機”，將IP 地址填寫為“192.168.1.110”，勾選后面的“啟用”，并保存。

點擊“動態DNS”，填入申請好的動態域名、用戶名、密碼，勾選“啟用DDNS”，點擊保存后在點擊：“登錄”。

（動態域名的申請、使用方法請參考：） 至此，您就可以使用動態域名進行遠程監控了。

動態域名的申請和路由器的設定方法

設備情況：路由器：TP-LINKR860；壓縮卡：804

一、動態域名的申請：

要通過遠程進行訪問，就必須有一個可以使用的域名，我們現在就利用TP-LINK410路由器的內置DDNS 相關功能，來申請一個自己的動態域名：

（1）、打開路由器的控制界面：在地址欄輸入：http://192.168.1.1, 將會出現控制面板登陸對話框：默認的用戶名密碼全是：admin

（2）、動態域名的申請

. 科邁網

1. 點擊DNS ，選擇“科邁網”（可根據自己愛好選擇動態域名的服務提供商）：

2、在科邁網的首頁選擇“用戶登錄”，←進入登陸界面：

在用戶名和密碼中填入自己的用戶名和密碼（根據自己的愛好填入），選擇“試用”即可進入域名的申請界面。←

再點擊“試用動態域名”← 再點擊“新用戶試用向?qū)А薄?/p>

點擊“服務條款”下面的“我同意按鈕”，←進入下面的界面：填寫必需的選項

3、點擊“提交”按鈕，←

進入下一個頁面←

點擊“申請科邁二級域名 和 公網解析服務(完全免費）”,進入域名申請的界面:填入域名，點擊提交．

4、出現“域名注冊成功 ！ ”的信息后，我們的動態域名的申請就結束了。

花生殼
