實驗報告課程名稱計算機網絡實驗名稱實驗四 DNS 域名服務協議系別 __計算機學院_ 專業 ___軟件工程 ___ 班級/學號軟

實驗報告

課程名稱計算機網絡

實驗名稱實驗四 DNS 域名服務協議系別 __計算機學院_ 專業 ___軟件工程 ___ 班級/學號軟工1301班/2013 學生姓名 ___ _ ___ _ ____ 實驗日期 ___2015年12月16日 ___ 成績 ________________________ 指導教師 ___

DNS 域名服務協議

【實驗?zāi)康摹?/p>

1、理解DNS 實現的原理；

2、了解DNS 解析的過程；

3、掌握DNS 報文格式。

【實驗學時】

4學時

【實驗環境】

本實驗要求實驗室主機能夠連接到Internet ，并可瀏覽網頁。實驗拓?fù)淙鐖D5- 1所示：

圖5- 1 實驗拓?fù)鋱D

【實驗內容】

1、學習DNS 協議的原理和實現方法；

2、了解DNS 的工作過程；

3、通過編輯DNS 請求數據包，了解DNS 的報文格式；

4、掌握nslookup 命令和ipconfig 命令的使用方法。 2

【實驗流程】

圖5- 2 實驗流程圖

【實驗原理】

詳見理論教材

【實驗步驟】

步驟一：使用nslookup 工具解析域名，捕獲數據包并進行分析

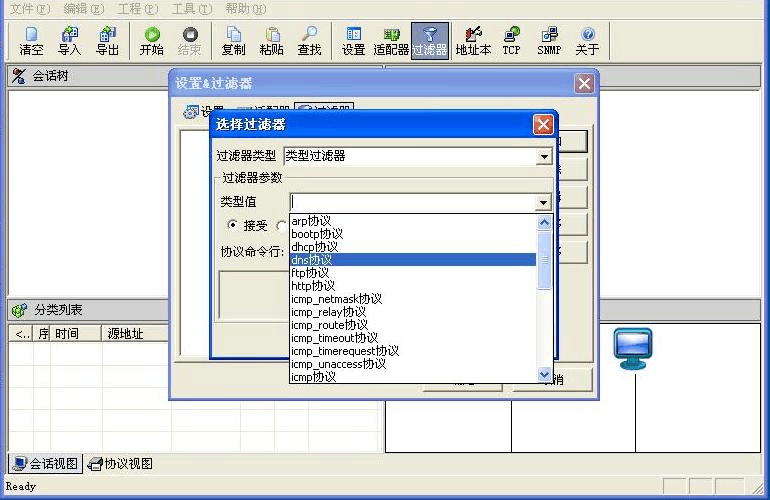

1、在實驗主機上啟動網絡協議分析儀進行數據捕獲并設置過濾條件，在工具欄點擊“過濾器”按鈕，會彈出“設置&過濾器”對話框，在“過濾器類型”中選擇“類型過濾器”，類型值中選擇“DNS協議”，點擊“設置參數”按鈕后“確定”，開始進行數據包的捕獲：

圖5- 3 設置DNS 協議過濾器

2、使用nslookup 工具進行域名的解析。

nslookup 命令是查詢域名對應IP 的工具，其用法可以直接在Windows 系統的命令提示符下運行命令：nslookup 域名來進行域名解析，例如：

圖5- 4 使用nslookup 工具（一）

也可以僅僅運行nslookup 命令（不需任何參數），進入nslookup 的交互界面，在“>”提示符后可以多次輸入不同的域名，以實現多次的查詢，例如可以在一次nslookup 的交互過程中，進行www.baidu.com 、 www.yahoo.com 、 www.google.com 的查詢：

圖5- 5 使用nslookup 工具（二）

最后，可用“exit”命令退出nslookup 的交互狀態。

3、分析捕獲到的數據報文。

圖是一個DNS 的查詢報文，從中可以看到，報文的標識為1，問題數是1，答案數、權威答案數、附加答案數都是0，而要查詢的域名是www.iqiyi.com ：

此圖是和下面的圖相照應的

圖5- 6 DNS的查詢報文

圖5- 7 則是相應的響應報文，報文標識同樣為1，指明這個響應是針對哪一個查詢報文的，問題數是1，答案數是8，權威答案數和附加答案數都是0，并且對域名www.iqiyi.com 的查詢結果是106.120.177.175; 106.120.177.174; 106.120.177.173; 等
