動態IP 接入的解決方案

杭州海康威視數字技術有限公司

2007-6-25

一、前言

隨著監控系統的發展，越來越多的用戶希望可以通過ADSL 這種廉價的網絡方式

可以解決視頻監控。但是受到ADSL 動態IP 地址和上下行帶寬不等（上傳帶寬小，下載帶寬大---相對）因素的影響，在視頻監控方面使用還不是很理想。我公司結合實際使用和ADSL 這種網絡方式的特點提出如下兩種解決方案：DNS 解析和域名解析。

二、方案介紹

1、 D NS 解析

獲取解析地址發送動態參數

發起連接

從上圖我們可以看到，這種解決方案的基本要求是要自建一臺專用的DNS 解析服務器，而且該服務器要求有一個公網的固定IP 地址。

具體在實現的時候，要求前端的硬盤錄像機使用PPPoE 撥號功能，并在DNS 地址選項添加DNS 解析服務器的公網的固定IP 地址。而在自建的這臺專用的DNS 解析服務器上需要安裝一個IP Server 的軟件即可解析前端的硬盤錄像機PPPoE 撥號得到的實時的IP 地址，訪問端通過?？祵Ｓ每蛻舳塑浖纯稍L問前端的硬盤錄像機。

?？翟O(shè)備PPPoE 及DNS 地址設置方法：

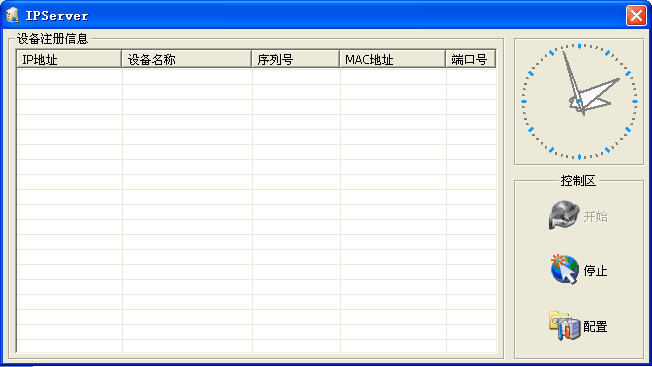

IP Server軟件界面

IP Server軟件功能：通過解析服務器, 獲取硬盤錄像機的動態IP 地址

注：IP Server 軟件可以到www.hikvision.com 網站下載

2、域名解析

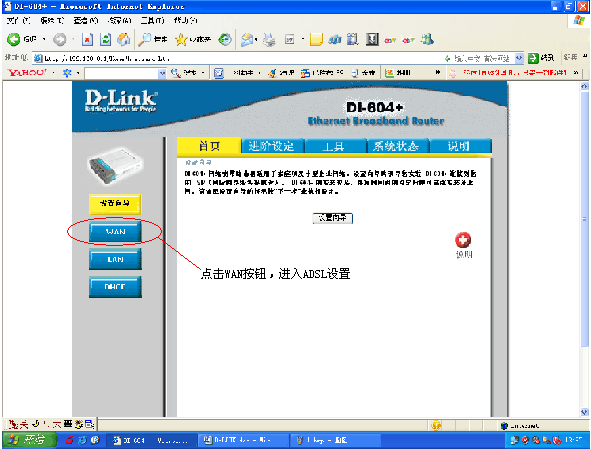

從上圖我們可以看到，這種解決方案的基本要求是前端有一個支持端口映射功能和域名解析功能的撥號寬帶路由器，遠程接一臺DDNS 服務器（租用提供域名解析服務功能網絡服務商的服務器），客戶端通過特有的域名訪問前端硬盤錄像機的圖像。具體的配置方法說明見附錄。

三、兩種方案的比較

這兩種方案都能夠解決動態IP 遠程訪問的問題，但是受到ADSL 帶寬和帶寬上下行的影響，遠程訪問端想要達到同時監看多路實時視頻的需求還是不能實現，這時應用雙碼流的技術，遠程訪問使用子碼流（QCIF 128K

）可以看到流暢的畫面，需要相對高清的畫面

時可以回放前端硬盤錄像機中的錄像資料。

DNS 解析相對于域名解析需要投入的成本較高，因為租用一個公網的固定IP 地址需要比較高的費用（各地價格不同），需要配置一臺專用的PC 做解析服務器，可以保證服務器與前端硬盤錄像機的一個心跳連接，遠程訪問端只要可以連接到DNS 服務器就可以訪問前端硬盤錄像機的圖像，并可進行權限范圍內的對硬盤錄像機的操作。

域名解析相對于DNS 解析需要投入的成本較低，只需要投入一個域名的租用費（像花生殼），但是這種方式受到域名服務商的很大限制，會有域名解析失敗或者服務器不在線的問題，遠程訪問端常常訪問不到前端硬盤錄像機的圖像。

四、多臺硬盤錄像機共享同一個IP 地址

對于一些用戶，他們的需求是可以遠程調用前端硬盤錄像機的歷史資料，并不需要實時訪問前端的圖像，而且前端有比較多的視頻點，或者多臺硬盤錄像機，這時需要在寬帶路由器（必須支持端口映射功能）做幾個端口映射，將多臺硬盤錄像機的不同端口通過同一個公網IP 映射到公網上。每一臺硬盤錄像機在局域網內是不同的IP 地址和不同的端口號。下圖是端口映射的示意圖：
