簡介

華創數字網絡視頻解碼器V1.00(以下簡稱 解碼器) 是一款專為安防行業度身定做的云臺解碼器，設備采用了高性能的數字處理器, 由視頻解碼模塊、以太網接口以及模擬視頻輸出接口構成。解碼器支持通過瀏覽器（Internet Explore ）訪問，完成各項查詢配置，以及在線升級功能。解碼器通過以太網接口，獲得用戶指定的MPEG4格式的流媒體并將數據解碼，解碼獲得的模擬視頻數據將在電視機上顯示。此外，解碼器能夠處理云臺協議 (PELCO-D、PELCO-P 、SAMSUNG 等) 控制命令。

采用了運算速度更快的數字處理器，能夠快速壓縮尺寸更大更加清晰的畫面，采用了嵌入的服務器，完全脫離PC 平臺，系統調度效率高，代碼固化在FLASH 中，系統運行穩定可靠。支持通過瀏覽器（Internet Explore ）進行遠程圖像訪問。

產品特點：

* MPEG4視頻壓縮標準；

* 支持D1和CIF 兩種尺寸；

* 內嵌Web Server，全面支持Internet Explore監視、配置、升級

* 10/100M以太網接口支持

* 支持IO 接口連接其他外設

* RS485接口，網絡透明通道連接，客戶端可通過解碼器的透明通道控制 * 支持多個用戶同時訪問

2012-12-10

第2頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

建議機器配置：CPU 3.0GHz, 1G內存， 128M獨立顯存，2.1聲卡，Audio 輸出，Mic 輸入，Windows2000/XP/2003,Microsoft IE 6.0。

本手冊是根據當前發布軟件編寫，由于軟件更新，修改和升級，以及設備的升級，可能造成手冊描述的技術問題存在不準確或不完善的地方，敬請諒解。手冊會定期更新，恕不另行通知。

2012-12-10

第3頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

目錄

1、網絡設置 ........................................................................................................................................... 5

1.1 網絡狀態................................................................................................................................. 5

1.2 以太網設置 ............................................................................................................................ 6

1.3 流媒體設置 ............................................................................................................................ 7

2、解碼云臺設置................................................................................................................................... 8

2.1 云臺基本設置 ........................................................................................................................ 8

3、視頻解碼設置................................................................................................................................... 8

3.1 解碼時間和規則設置 . ........................................................................................................... 9

3.2 解碼信息管理設置 . ............................................................................................................... 9

5、告警設置 ......................................................................................................................................... 10

6、系統設置 ......................................................................................................................................... 10

6.1 查看設備版本和序列號...................................................................................................... 10

6.2帳號管理................................................................................................................................ 11

6.2.1 用戶的添加、刪除 ................................................................................................. 11

6.2.2 用戶的修改和權限分配 ......................................................................................... 12

6.3 時鐘設置............................................................................................................................... 13

6.4 日志設置............................................................................................................................... 14

6.5 日志瀏覽............................................................................................................................... 15

6.6 日志文件管理 ...................................................................................................................... 15

6.7 配置管理............................................................................................................................... 16

6.8 恢復出廠設置 ...................................................................................................................... 16

6.9 固件升級............................................................................................................................... 17

6.10 重啟系統 ............................................................................................................................ 19

6.11 界面語言 ............................................................................................................................ 19 2012-12-10

第4頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

1、網絡設置

1.1 網絡狀態

解碼器系統框架的連接如下圖所示

編碼器

用戶

圖1.1 解碼器系統框架

在WINDOWS 下按照開始－運行－cmd ，輸入ping192.168.0.123 –t 回車，確定網絡是否通暢。

設備各部分連接好并且網絡設置完成后，上電運行，在瀏覽器地址欄輸入解碼器的地址（如http://192.168.0.123）后，回車確認出現如下圖所示的視頻解碼器的登錄界面

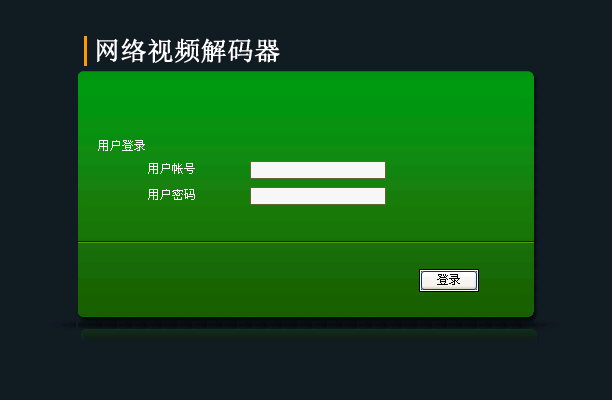

圖1.2 解碼器登錄界面

2012-12-10

第5頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

在用戶賬號欄輸入系統默認帳號admin, 用戶密碼欄輸入123456，回車或者點擊登錄即進入到網絡設置下的網絡狀態界面，顯示查詢到的以太網設置的MAC 地址、網絡IP 地址類型、IP 地址、網關地址、子網掩碼、DNS1、DNS2等，如下圖所示

圖1.3 網絡狀態查詢結果

1.2 以太網設置

以太網設置如圖1.4，需要設置的參數有MAC 地址、網絡IP 地址類型、IP 地址、網關地址、子網掩碼、DNS1、DNS2等。

MAC 地址是設備的網絡硬件地址，除非必要請不要任意修改。合法正確的MAC 地址能進行保存，非法的MAC 地址不能保存，并提示錯誤。

可以使用配套的IP Search工具進行搜索和修改攝像機的IP 地址，將計算機的IP 地址設置為與攝像機在相同的網段內并且不能和局域網內部計算機IP 地址相沖突。合法的IP 地址可以設置成功并進行保存，保存后系統會重啟，必須使用更改后的IP 地址重新登錄，重新登錄后IP 地址為更改后的IP 地址，非法的IP 不能進行保存，并會提示錯誤。

子網掩碼是與IP 地址結合，以劃分網路地址與主機地址，通常為255.255.255.0。設置正確的子網掩碼可以進行保存，設置后并生效。錯誤非法的子網掩碼不能保存，并提示錯誤。

網關是兩個網絡之間的關卡（內網和公網之間，或內網的不同網段之間）。一般網關是指路由器。設置網關地址，則填寫路由器的IP 地址。

DNS 服務器地址是運行域名服務程序的主機地址。DNS 服務器地址是由用戶根據當?shù)仉娦挪块T提供的，主DNS 服務器地址：202.96.134.133, 備用DNS 服務器地址：202.96.128.86。

2012-12-10

第6頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

圖1.4 以太網設置

1.3 流媒體設置

流媒體設置如圖1.5所示。

WEB 訪問端口是通過IE 訪問攝像機的端口號。默認端口為80，也可自行設置（若自行設置WEP 訪問端口號為8080，則通過網頁訪問攝像機時地址應為http://192.168.0.123:8080。

輔助通道端口是為客戶端提供連接解碼器時用到的端口。目前沒有支持客戶端的訪問。

圖1.5 流媒體設置

2012-12-10

第7頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

2、解碼云臺設置

2.1 云臺基本設置

云臺基本參數設置包括以下三方面的內容：

1、 云臺控制使能；

2、 云臺波特率、云臺數據位、云臺停止位、奇偶校驗方式；

3、 解碼器地址、云臺端口、用戶名、密碼。

如下圖所示

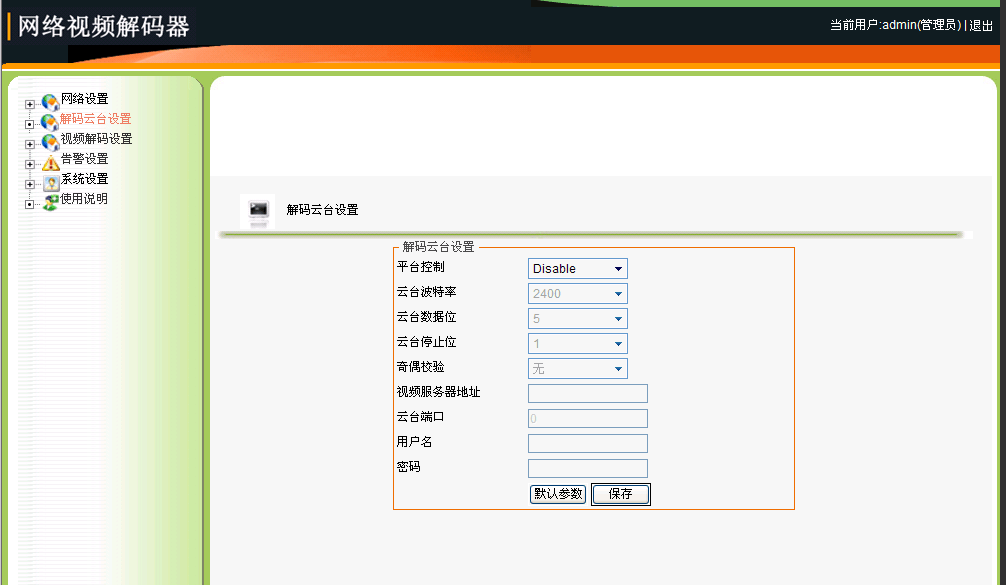

圖2.1 云臺基本設置

只有云臺使能打開后，才能進行后面兩項的配置。

第二項是特定云臺控制協議相對應的，如PELCO-D 的數據格式：1位起始位、8位數據、1位停止位，無效驗位，波特率：2400B/S。PELCO-P 的數據格式：1位起始位、8位數據、1位停止位，無效驗位，波特率：9600B/S。

第三項是連接被控制云臺所在的編碼服務器所需要的信息。

3、視頻解碼設置

解碼器需要支持對多路監控視頻流的解碼輸出，用戶可以在這個頁面下面配置想要監控的視頻，以及每路視頻流解碼顯示的時間。對于PAL 制和NTSC 制式的電視機，也要在這里進行相關配置。

2012-12-10

第8頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

3.1 解碼時間和規則設置

解碼時間和規則可以設置“每路解碼時間”、“中斷恢復規則”和“解碼解碼制式”三項，如下圖所示

圖3.1 解碼時間與規則設置

如果用戶需要監控多路視頻，則需要在這里設置每路視頻的解碼時間(以秒為單位進行設置) 。設置之后，將根據視頻的先后順序，輪流播放固定時長。

“中斷恢復規則”一項是設定在當前選定的視頻播放出錯時，如何選擇下一路視頻來播放。(目前沒有支持改選項)

如果解碼器連接的電視機是PAL 制或NTSC 制，則需要在“解碼制式”一欄中選擇對應的制式。(eg. 在中國國內都是PAL 制，在美國是NTSC 制)

3.2 解碼信息管理設置

為了監控視頻，需要在這里添加視頻的相關信息，包括媒體地址、端口號、媒體類型、用戶名、密碼和訪問協議等。每次最多添加十路。這里的媒體類型如果設為第一路，對應D1(704*576)的視頻；如果設置為第二路，則對應CIF(352*288)視頻。如下圖所示

2012-12-10

第9頁, 共19頁

華創數字解碼器使用說明 www.hcvision.cc

圖3.2 解碼信息管理設置

4、告警設置

目前不支持。

5、系統設置

5.1 查看設備版本和序列號

選擇查看設備版本和序列號，用戶可以查詢到當前系統的web 網頁版本號，設備序列號，文件系統版本，系統內核版本號，如下圖5.1所示
